newton 200 F/6 solaire

[Leimury]

Il y'a des jours comme ça...



J'avais compris qu'il parlait d'une feuille Astrosolar ou thousand Oaks Optics de densité 3



Il y à deux surfaces de réflexion : le primaire puis le secondaire. On arrive ainsi à une transmission de 0,16%. Ça permet déjà une très sérieuse atténuation qu'il suffit de filtrer avec un ND3

OK, c'est un filtre à l'oculaire !

http://www.maison-astronomie.com/filtres-colores-et-lunaires/2772-filtre-nd13-neutre-13-3175-mm.html



Oups, désolé.

[popov]

Bon ben au moins comme ça avec ton lien on est sûr qu'on parle tous de la même chose



Bonne chance Abdel pour ton projet

[ABDEL1982]

Il y a une solution : installer un renvoi coudé non aluminisé devant l'oculaire. Il ne va réfléchir lui aussi que 4% de la lumière. On arrive alors à une atténuation de (0,04)^3 soit 1/15000 environ. Ça conviendra au visuel. Pour la photo je pense que ce ne sera pas nécessaire.



Salut

Pour rappeler, le primaire est nu, le secondaire est aluminé, on va dire 96% de 4%,avec un ND3,il reste 0,01% du flux sortant des optiques, soit:0,00038% ou 3,8/1000000 proche de l'astrosolar, j'y ajouterai un uv ir cut et continium



Sinon pour le bulletin, personne?

[ABDEL1982]

Bon ben au moins comme ça avec ton lien on est sûr qu'on parle tous de la même chose



Bonne chance Abdel pour ton projet

Merci, normalement le miroir est bon, à confirmer, le reste est moins compliqué

[cpeg]



J'ai tout de même comme un doute à propos de John Dobson. Le Monsieur faisait peut être des scopes à base de tube en carton mais avec une très belle optique.



Là pour ceux qui causent pas l'anglish on conseille un petit miroir de 114 ou 150 non alluminé et comme miroir plan un miroir sans tain.

Et oui, un miroir sans tain ne propose pas les garanties d'un matériel optique, pourquoi pas une couverture de survie à 2E comme filtre solaire tant qu'on y est ?

Il aurait parlé d'un miroir de photocopieuse à la rigueur mais là c'est du grand n'importe quoi.

Vous y croyez vous au secondaire en vulgaire vitre ?





Ben oui j'y crois



C'est même une solution assez géniale.



Il ne faut pas oublier:



1 - que Dobson prêchait pour une popularisation de l'astronomie et montrait le ciel au public sur les trottoirs de San Fransisco, donc pas sur des sites où la turbulence diurne permet de se montrer exigeant.



2 - que les vitres industrielles sont actuellement plutôt de bonne qualité optique. On peut observer à travers une fenêtre fermée à grossissement modéré, c'est mieux que fenêtre ouverte en tout cas, surtout en hiver...



3 - que la qualité optique exigible pour un élément traversé par la lumière est 2 fois plus faible que celle exigible pour un miroir (ou 4? les spécialistes me corrigeront).



4 - idem la qualité utile pour la même vitre en réflexion proche du foyer est moins importante que celle du miroir principal.



Et puis un newton pour lequel on n'a pas besoin de se préoccuper du centrage et de l'offset du secondaire, c'est le pied



Cordialement,

Claude

[eroyer]

Bonjour



Je crois avoir fini le miroir, les mesures:

Diamètre miroir:201.5

R=2455

Les hx:38.0

66.1

85.6

100.75

Les mesures 2.56 3.42 4.75 5.84

La souce est fixe

Si une âme charitable peut les passer sous le logiciel foucault saf d'Étienne de Foras

Car mon pc à rendu l'âme:cry:

Merci



Salut Abdel. Oui je crois que le miroir est fini et bien fini

Le temps de mettre une copie d'ecran sur un site web...



Eric

[eroyer]

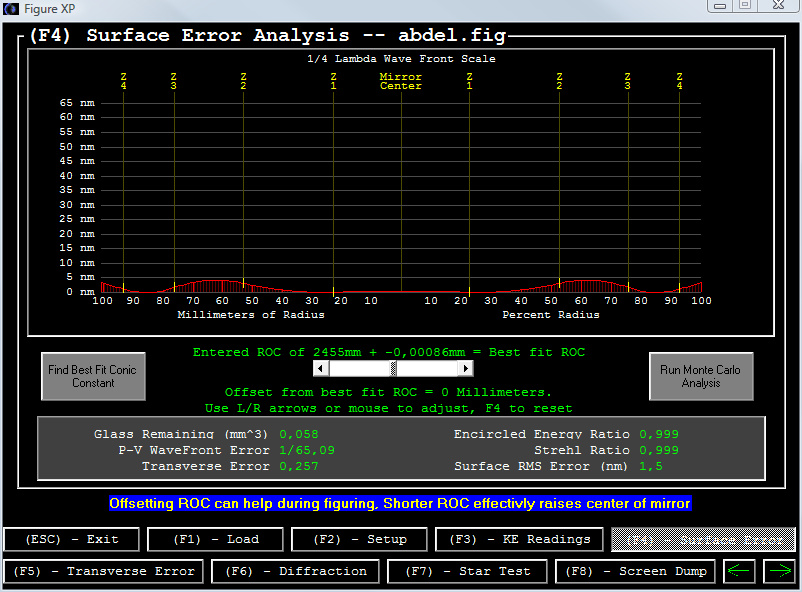

Bon alors, voile le bulletin avec FigureXP :



A ce niveau c'est du grand art. Peut-être à confirmer par une nouvelle mesure après un temps de repos si tu viens de faire une retouche.



Eric

[Moot]

Salut Abdel. Oui je crois que le miroir est fini et bien fini

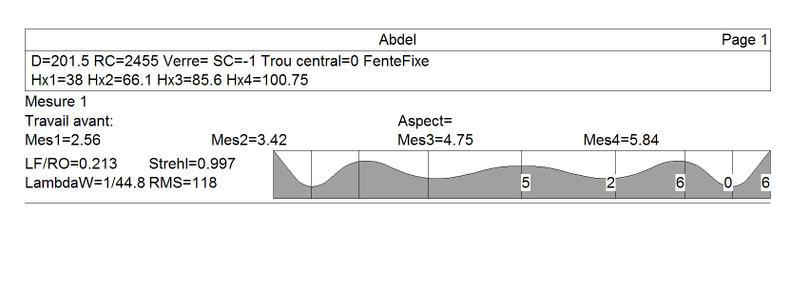

Affirmatif :





C'est marrant, les deux logiciels ne donnent pas exactement les mêmes résultats.

[ABDEL1982]

Affirmatif :





C'est marrant, les deux logiciels ne donnent pas exactement les mêmes résultats.



Salut à tous

Merci

"Du grand art", faut avouer que les tolérances sont moins sévères vu l'ouverture, les mesures ont été faites après plusieurs heures de repos la nuit et c'est du pyrex.Aux erreurs près dues aux incertitudes de mesures au foucault, je me satisfais de 1/10 d'onde

Merci

[dob300]

C'est même dommage de ne pas y mettre un couche réfléchissante...

[Fred_76]

Pourquoi donc ? Le Soleil ne mérite-t'il pas un bon miroir ?

[ABDEL1982]

bonjour



Après un long repos,voici l'état actuel du projet.

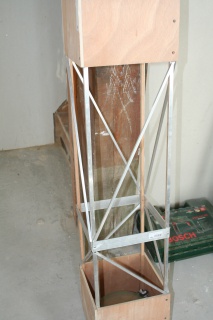

Le tube ajouré:



Le primaire avec son barillet 3 points(pas faire gaffe,une patte de retenu du miroir est à l'envers),lui manque plus que des trous pour aérer:

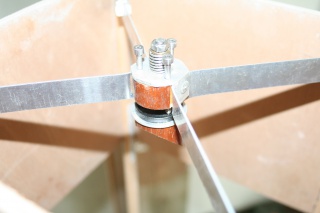

l'araignée,sans son support et miroir plan:



Bientôt la suite(collage du miroir secondaire et placement du PO avec test sur le ciel)

[JMBeraud]

Joli projet, allez faire un tour là, y'a des choses intéressantes je pense:



http://www.astrosurf.com/ubb/Forum3/HTML/043718.html



JMarc
