Meade etx 90ec autostar, problème moteur horizontal.

[-JFK-]

Salut,

Totalement débutant, je viens de faire l'acquisition d'un meade etx 90 avec l'Autostar.

Le réglage "vertical" via les flèches de la raquette est instantané alors que pour le réglage horizontal, il y a un temps ou j'entends le moteur avant qu'il ne se mette à tourner.

J'ai pourtant bien serré le levier, est-ce normal ?

Que puis-je y faire ?

Merci d'avance !

[Bison]

Bonsoir John Fitzgerald,



Ce que tu dis peut être simmplement dû à un jeu un peu excessif (en anglais savant "backlash)dans le réglage horizontal. Est-ce que cela se produit de façon encore plus accentuée quand après avoir enclenché un mouvement dans un sens (disons Est-Ouest celui du Soleil), tu essaie de faire aller ton tube dans l'autre sens?





Deux pistes d'améiorations possibles : utliser un 12/ 14V exteerne fourni pasr une allim (batterie, powertank), ou reseter aux paramètrs usines, puis recalibrer proprement ta monture

[-JFK-]

Salut,

C'est exactement ça, quand je vais dans un sens et que le tube tourne, quand je pars dans l'autre sens, j'entends le moteur tourner mais le tube met quelques secondes avant d'enclencher le mouvement, le temps qu'il met a bouger dépend bien sur de la vitesse sélectionnée. Mais quand je suis à la plus petite vitesse, il lui faut bien 7 à 10 sec avant de commencer a se déplacer. Ca ressemble donc bien a un jeu dans l'engrenage et au final ca décale tout car le déplacement du tube ne correspond pas a la rotation de la roue codeuse... (enfin c'est ce que j'en déduis)

Mes piles sont neuves et cela fait la même avec une alimentation externe.

Comme je viens de l'avoir, j'ai fais un reset et j'ai refais la calibration des moteurs.

Je penche plus pour un soucis mécanique car après avoir tourné dans le "vide" pendant quelques secondes, au moment ou il enclenche le mouvement, je vois un à-coup.

Sais-tu comment récupérer ce jeu ?

Devrais-je refaire la calibration ?

Merci d'avance.

Modifié 19 août 2014 par -JFK-

[Bison]

S'il est encore sous garantie : retour au magasin. je ne connais pas assez ce modèle pour savoir s'il est facilement démontable sinon.... désolé

[Antiath]

Si la garantie est toujours valable, il vaut mieux la faire jouer . Mais je suppose que c'est un modèle d'occaz, les modèles EC ne sont plus en vente aujourd'hui en principe. Auquel cas, voici ce que tu peux faire.

Si c'est juste du jeu dans l'engrenage horizontal, ce n'est pas difficile du tout. Tu démontes la plaque sous l'ETX qui maintient le compartiment à piles. Tu trouveras facilement ces engrenages :

Premièrement, tu engages le frein horizontal et tu forces légèrement le mouvement à la main. En même temps regardes la vis sans fin, si elle bouge dans son support, il faut la reserrer. Procédure : maintenir la vis sans fin avec une pince ( attention à ne pas toucher les dents) et, sans forcer, serrer l'écrou avec une clé adaptée. Ne pas serrer plus que nécessaire, sinon on tord la vis. Vas-y petit à petit en vérifiant à chaque itération si ça suffit.

Deuxièmement, si tu vois du jeu entre la vis sans fin et la grosse roue dentée, il suffit de déserrer les trois vis de maintien ( deux sous la vis sans fin et une à côté comme sur l'image), de légèrement pousser le support en U contre la roue dentée et de revisser. Attention, elles se vissent dans du plastique assez fragile.

Si tu ne force pas sur le serrage, il n'y a pas vraiment de risque. Tout est décrit en anglais içi : http://www.weasner.com/etx/techtips/etxtu.htm

Et oui, il faudra impérativement refaire la calibration après ce réglage.

[-JFK-]

Merci Antiath !

Cela correspond exactement aux symptômes !

Je vais faire ca à mon retour de vacances dans 1.5 semaine, je vous tiens au jus.

Antoine (aka -JFK-)



Edit :



Bon, j'ai pas pu m'en empêcher... J'ai démonté pour voir.

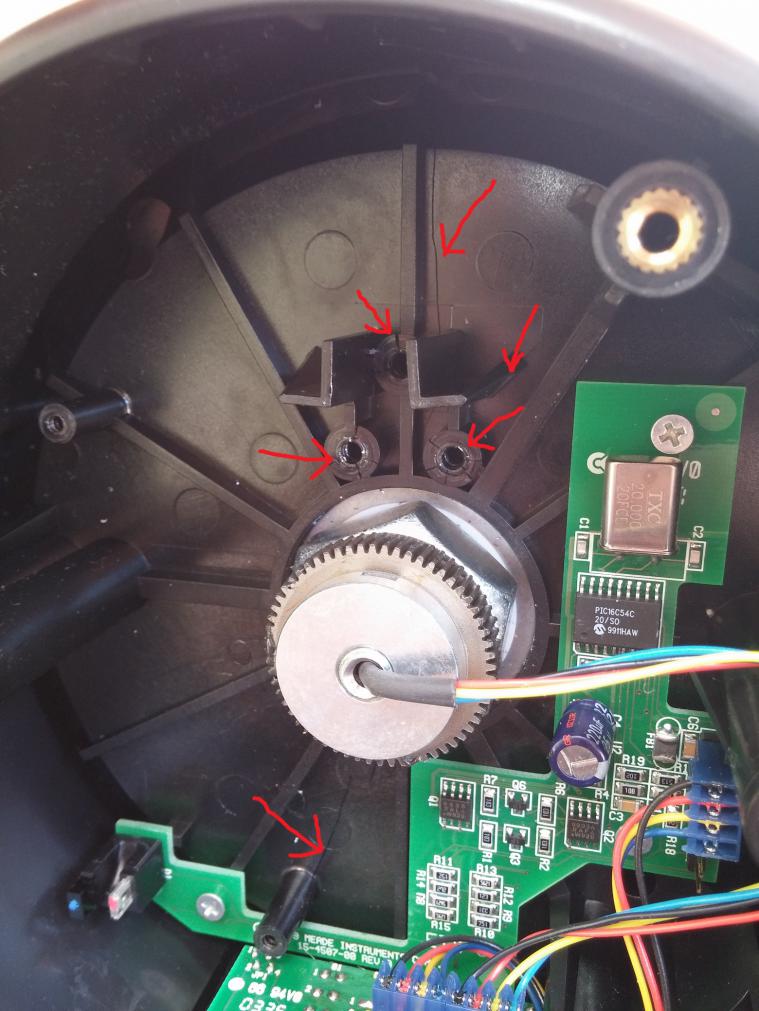

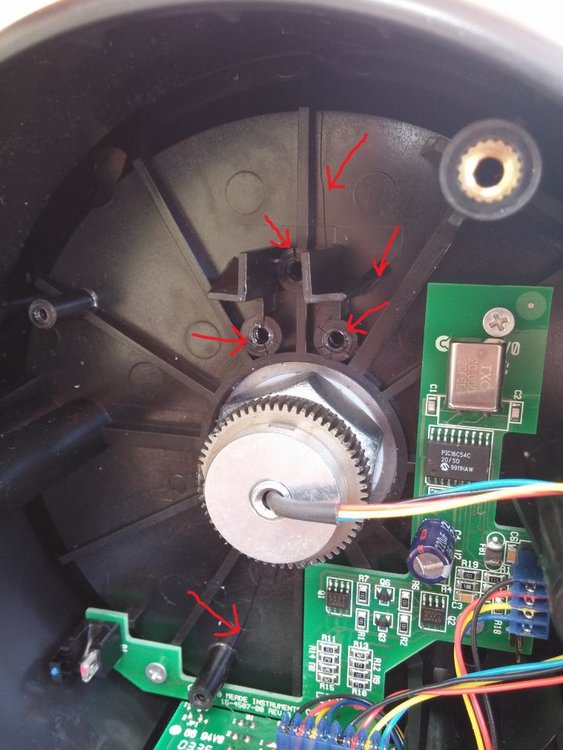

Voyez la photo en pièce jointe.

Toute la base qui reçoit l'électronique et le moteur AZ est cassée...

Savez-vous ou je peux me procurer cette pièce ? Car là, vu la casse, je ne vais pas pouvoir réparer ça correctement...

Merci d'avance.

Modifié 20 août 2014 par -JFK-

[-JFK-]

Savez-vous si c'est la même pièce sur le ETX 70 ?

[TBIRD]

negatif pas le meme mecanique que l'ETX 70

:(

[Antiath]

C'est des fissures que je vois sur la photo ? o_o Ok...Tu peux essayer de récupérer une base en passant une petite annonce. Il y a des possesseurs d'ETX qui n'utilisent plus la mécanique et ne gardent que le tube. Sinon,il y a une solution un peu plus brutale mais peu onéreuse: fixer la mécanique avec de la colle bi-composante type epoxy. Bon, ça te donne pas de marge de manoeuvre sur les réglagles mais ça devrait aider si tu met pas de colle dans la mécanique

[-JFK-]

Merci,

Je vais voir avec le mec qui me l'a vendu...

Je vous tiens au courant.

[jeap]

Salut



Il y a la solution de repercer dans les trous, et avec des vis ( a la bonne longueur ) et écrous refixer la vis sans fin, il faut par contre s' assurer que les têtes des vis ou des écrous qui vont dépasser coté extérieur du boitier, ne gênent pas le fonctionnement

[-JFK-]

Hello,

Merci pour les idées de réparation, je vous ferais voir ce que j'ai fait.

Avez-vous une idée de ce qui a pu causer de tel dégâts ?

Je suis en train d'en discuter avec mon vendeur qui ne comprend pas d'où ça peut venir...

Merci

[Antiath]

Une observation par temps froid et peut-être un peu de forçage sur les butées de l'axe AZ ?

Sinon je vois pas trop...

[TBIRD]

un demontage remontage , en forcant sur le serrage ca fragilise le plastic , ainsi qu'une observation par temps froid et hopppp la casse

la fissure sur la longueur du corps peut-etre du à une chute !!!!



C'est toi qui a virer le moteur ????

[-JFK-]

Hello, oui, c'est moi qui a enlevé le moteur. Un soucis ?

Il va bien falloir que je trouve une solution et le réparer.

Mon vendeur me dit qu'il n'a jamais été démontré, jamais tombé, jamais forcé...

Ca va donc être sa bonne foi contre la mienne.

Je ne trouve pas de monture d'occasion et Meade me demande 188€ pour une neuve.

J'ai pas les moyens pour cela, je suis un peu dégoûté pour mes premiers pas dans l'astronomie...

[Bison]

Bonne foi limite ton vendeur..il t'avait prévenu de la casse non ?



A part le bricolage, je ne vois pas de solutions économiques. de touts façons si tu y avs soigenusement ça ne peut pas empirer la situation actuelle. je serais toi je commencerais par essayer de recoller ce qui peut l'être avant de repercer des trous. De quel coin es tu?

[-JFK-]

Bien sur il ne m'a pas prévenu...

Lors de la vente, il a dit observer saturne, puis ensuite ne jamais avoir utilisé l'Autostar.

J'ai du mal a comprendre comment il a pu observer saturne en mode "manuel" mais bon pour le moment mes connaissances sont limitées donc je peux rien affirmer.

Je suis sur Nantes, tu as une idée pour moi ?

Merci.

[Bison]

Vu ce que tu décris, il est possible qu'il ait pointé manuellement Saturne puis que le suivi se soit passé à peu près convenablement, mais je doute qu'il ne se soit rendu compte de rien quand même. Enfin bon...le problème n'est plus là : confused: Il y a pas mal d'astram sur Nantes (voir là : http://www.webastro.net/forum/showthread.php?t=70117), tu peux peut-être te rapprocher d'eux pour te faire aider. Sinon, tu peux toujours mettre ta lunette sur une monture manuelle, voire un pied photo si tu as, mais cela suppose que tu saches un peu où regarder, ça s'apprend facilement et il y a des softs bien utiles pour ça, comme Stellarium (qui a le bon goût d'être gratuit en plus)

[-JFK-]

Bonjour à tous,



Antiath m'a gentiment permis de réparer l'ETX 90EC grâce à une monture qu'il possédait.

Encore merci à toi !



Bon, j'ai tout de même du bricoler un peu, en gros j'ai tout démonté et renforcé les points de fixation du moteur AZ à grand renfort de résine epoxy.

Reperçage, changement des visses et remontage du tout.

J'ai conservé le moteur de la monture précédente qui me paraissait en meilleur état.

Réglages des jeux au mieux et c'est good, il me reste juste un petit jeu en Al, mais je pense que ça va tout de même me permettre de débuter.

Entre temps j'ai fabriqué un câble pour la mise à jour de l'Autostar, ce qui c'est passé sans trop de soucis car après avoir raté la MAJ à cause de mon adaptateur série/USB qui voulait rien savoir, j'ai décidé d'aller dans le grenier pour me remonter une vielle machine avec un port série.



Un grand merci à tous pour m'avoir épaulé.

A bientôt.
