[TUTORIEL]--Refroidir facilement sa camera QHY5LII

[Astroghost-Francois]

Salut à tous ,



j'essaie de trouver le temps de me mettre à tous les bricolages astro que j'ai sur le feu pendant mes vacances.

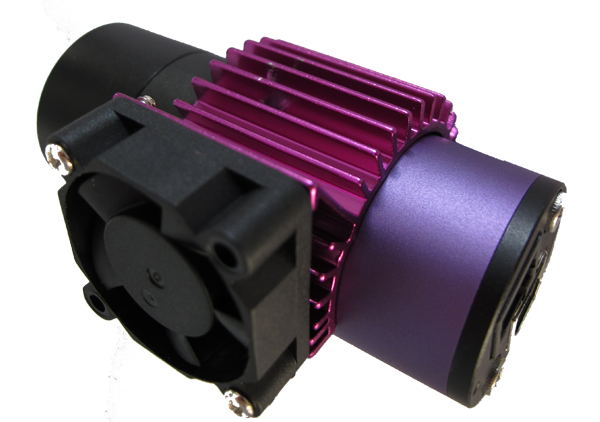

Je vous propose donc une méthode simple et efficace pour ventiler l'intérieur de votre caméra QHY5LII.



Rendez vous sur cette page :



http://astronomie-astrophotographie.fr/TUTO-COOLING-QHY5LII.html





François

[banjo]

Super!

A quand un pelletier ?

A+

[cejy07]

Très bien vu, et en plus un rendu assez esthétique, j'attendrais l'essai sur l'efficacité quand tu le posteras avant d'entreprendre une modification sur la mienne et bravo pour le tuto superbement bien réalisé.

[Fred_76]

C'est joli, mais quel est le gain effectif ?



J'ai aussi une chtite question : il y a des trous pour que l'air chaud sorte, mais pour qu'il puisse circuler, il faut aussi faire entrer l'air (ambiant), c'est par où ?

[Astroghost-Francois]

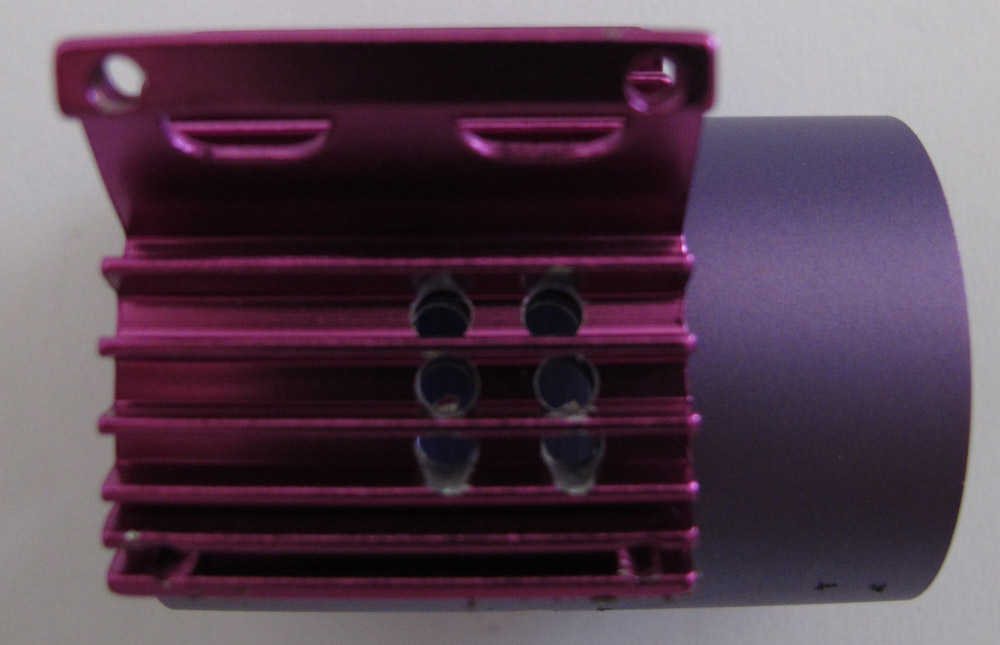

Par ici Fred , derrière le ventilateur.

J'ai oublié de spécifier qu'il faut obstruer les cotés du ventilateur pour la ventilation soit plus efficace

[Fred_76]

Ok, j'avais pas compris. Donc l'air passe par les trous du radiateur puis circule dans le tube de la caméra pour ressortir autour du capteur pour ressortir par le porte oculaire... c'est pas top question turbulences dans le télescope. Ça aurait été mieux d'aspirer plutôt que de souffler, non ?



Et à quoi servent alors les ailettes de radiateur ?



Il faudrait que tu nous montres ce que ça change avec/sans ventilation sur le bruit et sur les etoiles.

Modifié 26 août 2014 par Fred_76

[Astroghost-Francois]

Pas trop reveillé ce matin Fred

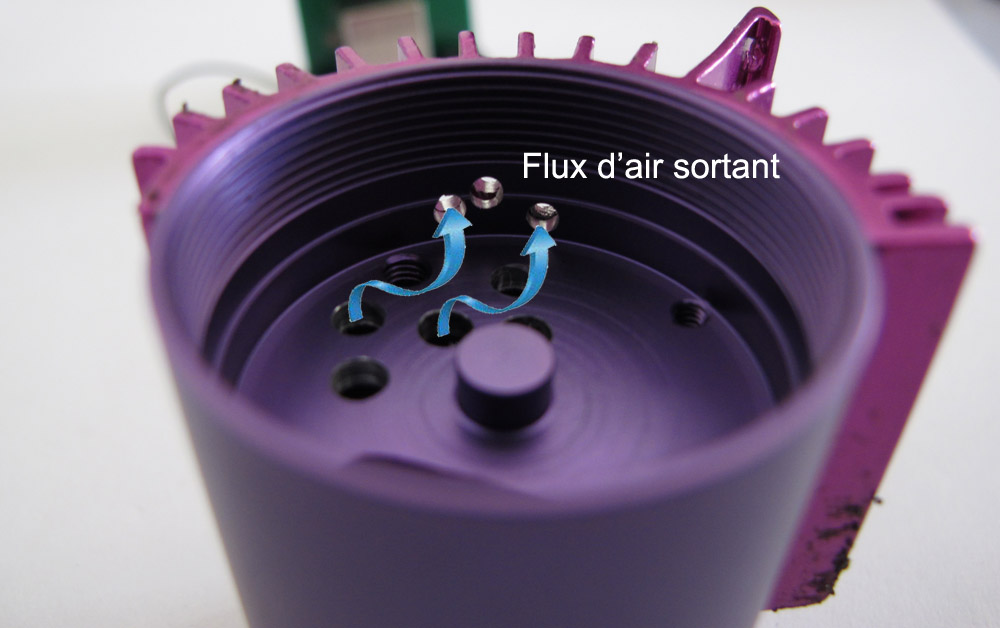

L'air circule derrière le capteur et non devant entre le circuit où se trouvent les composants et le corps en alu.

Il ressort également en dehors du porte oculaire





Les ailettes servent a dissiper et refroidir la corps alu de la camera aevec l'air ambiant.



Je ferais les tests le mois prochain avec la version couleur de mon club qui n'est pas encore modifiée.

Il me reste également à modifier ma version monochrome.

[easybob08]

Beau boulot. Je suis curieux de voir l'allure des darks.

[xs_man]

Salut François,



Je traite en ce moment des images obtenues avec ton miroir.



Beau boulot. Je suis curieux de voir l'allure des darks.



Pas de raison que ça ne réduise pas nettement le bruit.

J'ai fait un bricolage du même style pour la ZWO ASI, mais avec Pelletier, ça marche et ça

avait en plus déchainé les foules enthousiastes (voir le nombre colossal de réponses...) !



http://www.webastro.net/forum/showthread.php?t=120197&highlight=zwo



Pas de trous de ventilation pour moi, garantie oblige.



La galère c'est la buée !

Même en résolvant le problème pour le capteur avec du dessicant, elle se dépose

quand même sur le filtre s'il est vissé sur l'adaptateur 31.75 !



Albéric

Modifié 5 septembre 2014 par xs_man

[easybob08]

Les génies sont toujours incompris. C'est à ça qu'on les reconnait.
