Quelques news,

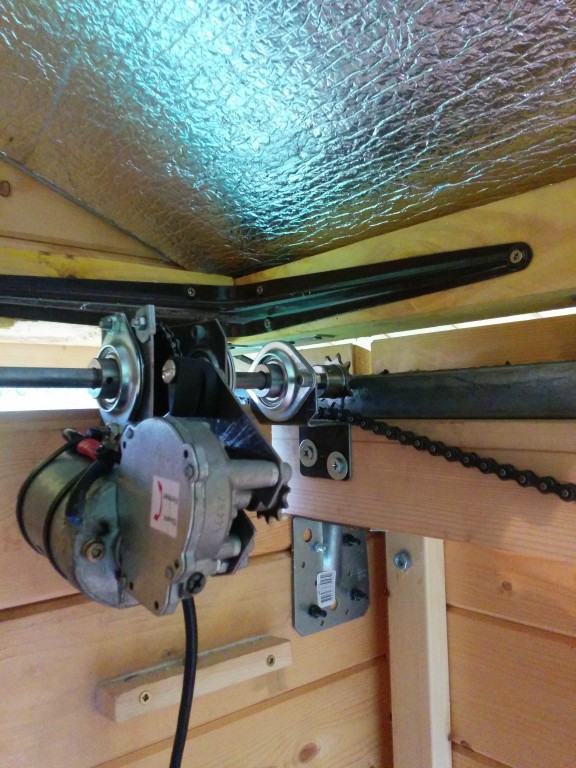

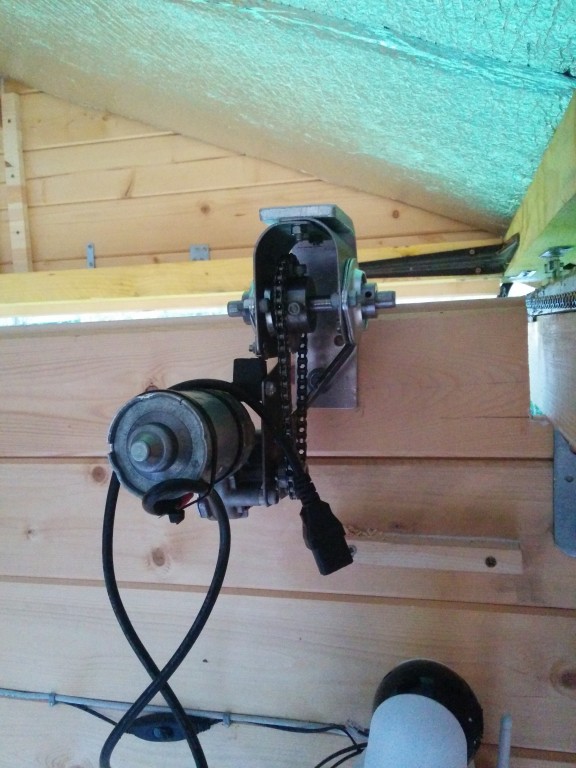

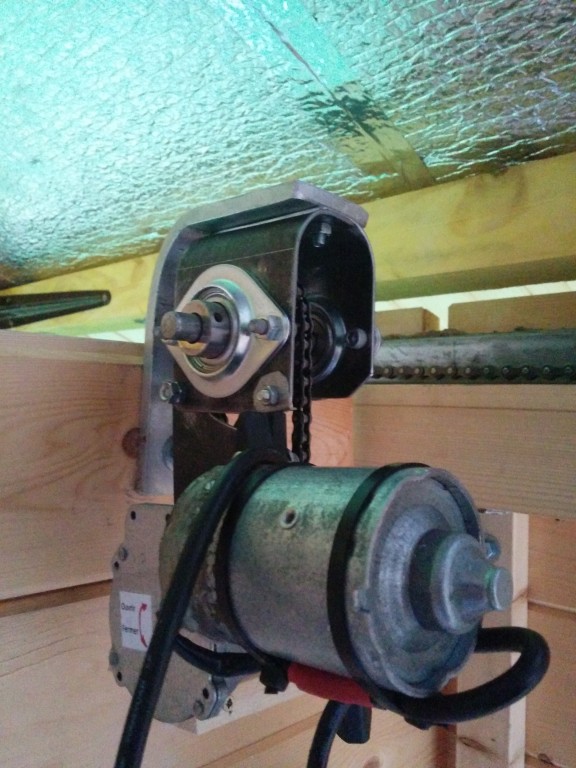

J'ai commencé à mettre en place le moteur d'ouverture du toit. Quelques photos en PJ.



Il manque l'arbre au moteur. Le toit va s'ouvrir grâce à des chaines tendues de chaque côté du toit.



A ++











[Jean Marie 59]

Ton moto réducteur... C'est un bricolage perso ?

[Maxime001]

Yes ! Enfin un ami me l'à fait

[Jean Marie 59]

Dis moi, peux tu lui demander ou il a trouvé ces pignons dentés ? Car je vais aussi en avoir besoin pour faire monter ma plateforme.

[Maxime001]

C'est moi qui ait commandé les pièces



Les différents liens :



http://www.tridistribution.fr/fr/rollerchain-simplex-european-series.html



http://www.tridistribution.fr/fr/pignons-aciers-pas-de-8-simples-pour-chaine-05b1.html



http://www.tridistribution.fr/fr/sprockets-1/pignons-a-chaine-prealese/sprockets-for-simplex-chain/pignon-simple-pas-12-7mm-08b1.html



http://www.tridistribution.fr/fr/poulie-en-nylon-6-30-fv.html



http://www.ecmu-csr.com/art/21316-sbpfl-201-palier-applique-sbpfl-.html

[mario_18]

bonsoir Maxime,



tu as ça aussi comme modèle d'ouverture de toit avec entrainement par chaine et moteur 12v genre essuie glace.

pour mon système il est démultiplié car le toit fait 22 m² environ posé sur 2 fois 3 rails.

comment as tu fixé la chaine aux extrémités?

as tu prévu des fins de courses?



le temps d'ouverture est en temps réel dans la vidéo





bonne construction.

mario

[Maxime001]

Bonsoir,

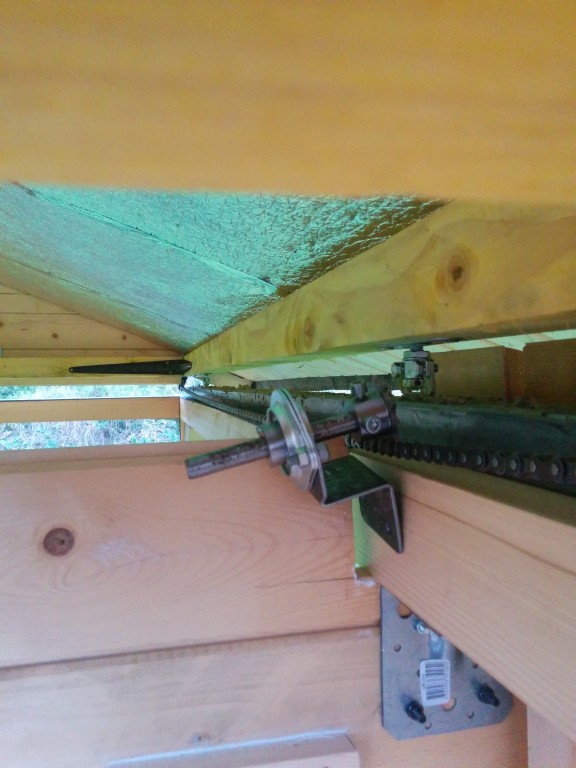

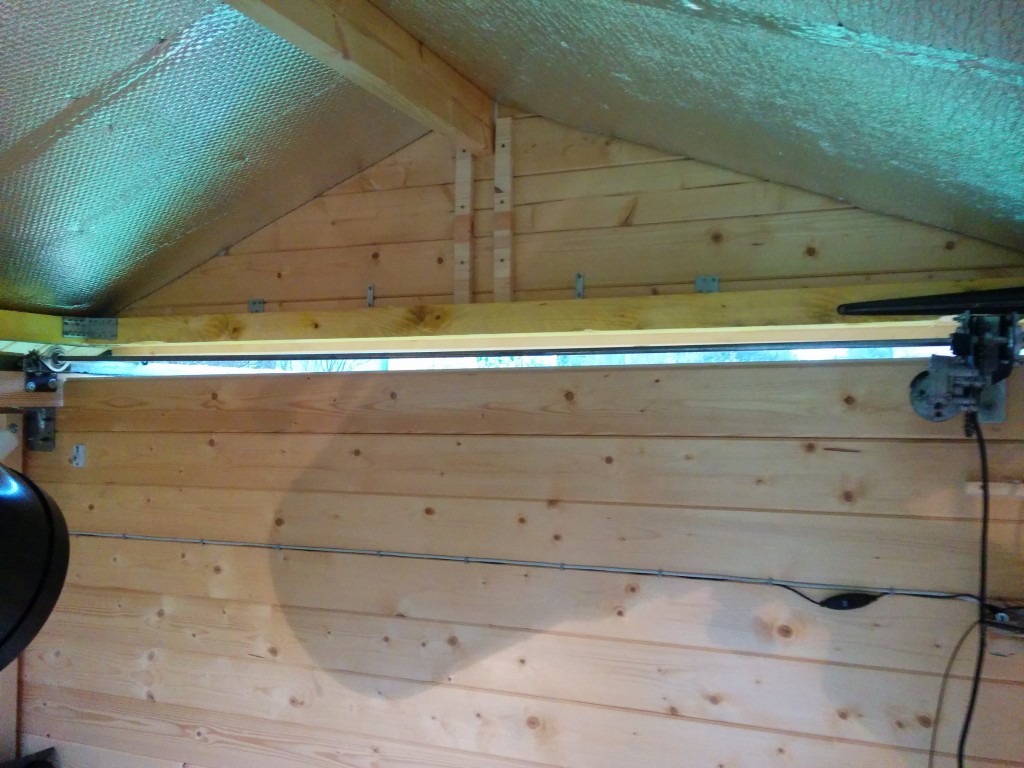

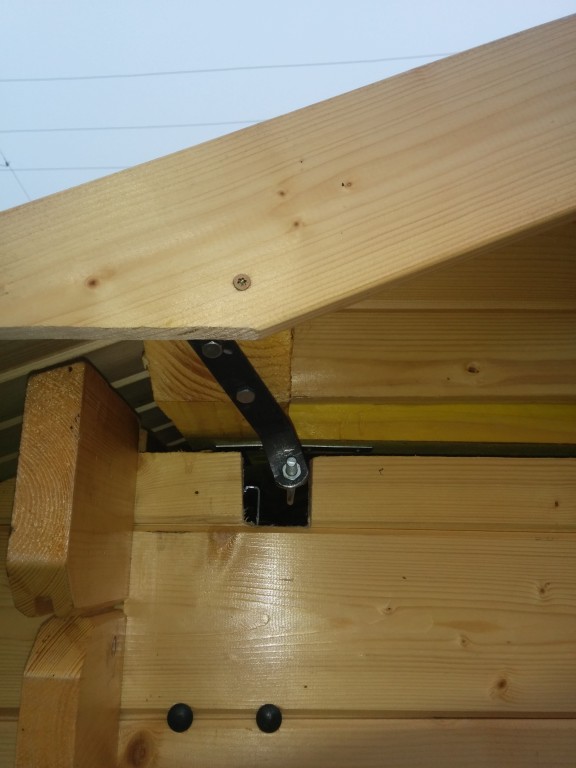

sympa ta vidéo, ton systême est très impressionnant ! Les chaines sont attachées directement sur les vis (photo n°1). L'idée d'y ajouter des ressorts est pas bête pour éviter un démarrage trop sec. à voir une fois que tout sera en place.



Pour info, mon toit fait 5m² (beaucoup plus petit et léger que le tiens, je suppose!)



Oui, j'ai des fins de course qui vont être mis en place des deux côtés, pour éviter tout accident, et puis surtout pour l'automatisation !



A +

[Maxime001]

Suite de la motorisation :

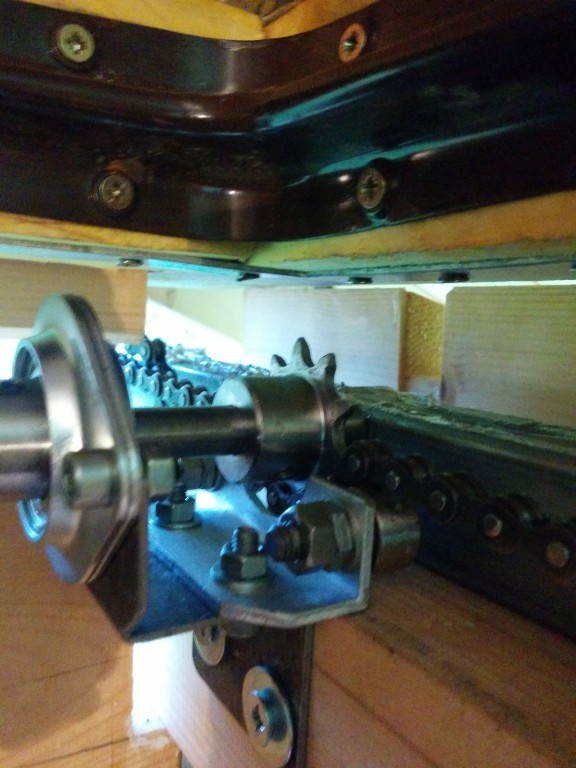

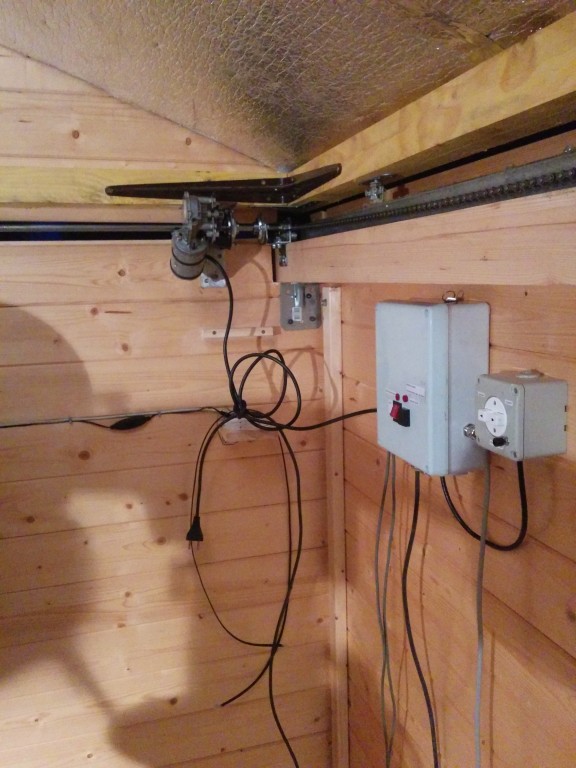

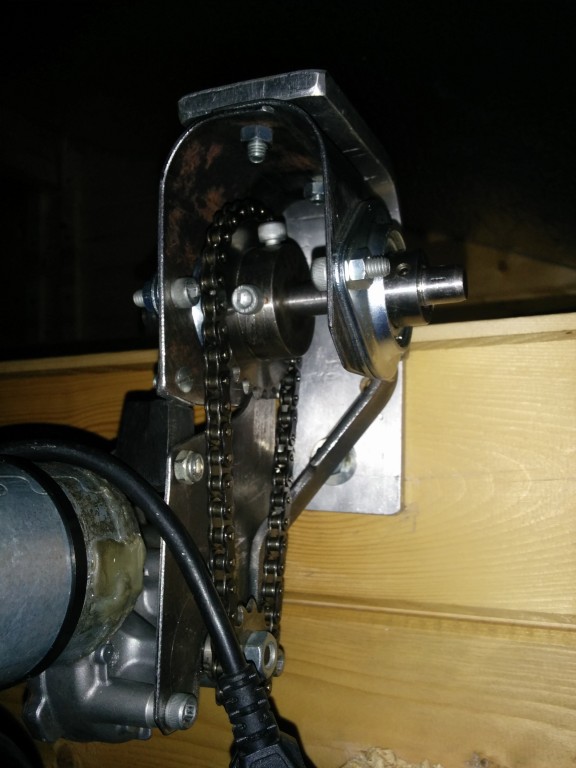

Le moteur est en place et est fonctionnel. L'arbre est monté, et l'entrainement des deux côtés est en place.



La suite :



=> Mise en place des fins de course

=> Contrôle par ordinateur



A+













[Philastro]

Salut Maxime,



Excellent boulot, ton observatoire est très beau.

Il ne te reste plus que le ciel pour en profiter.



Bientôt l'EQ8 ?



Et aussi une chaise un peu plus confortable ?

Modifié 6 décembre 2014 par Philastro

[Maxime001]

Salut Phil,



Merci !



Pour l'eq8, va falloir attendre un peu, je suis complètement fauché avec cet observatoire !



Pour la chaise, c'est un peu plus négociable ! !



Comme tout observatoire, ce n'est jamais fini, j'ai encore quelques heures de travail à l'intérieur pour tout terminer.

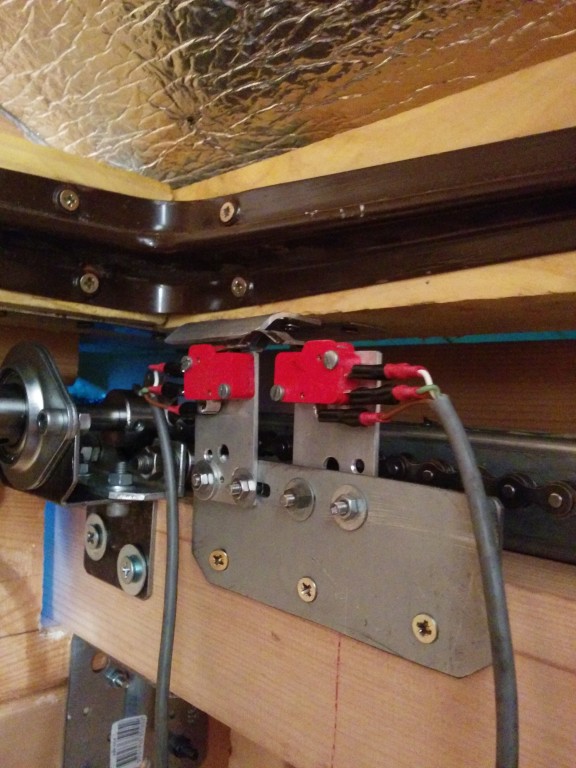

Hier : Après midi à poser une nouvelle arrivée d'électricité pour le moteur + Les fins de courses d'ouverture et de fermeture.









A +

[saturne 51]

Bonjour a tous,

comme je t'ai dit plus haut c'est super et en plus cela me donne envie d'en faire autant.Je regarde systématiquement tous sujets qui parle de la construction des observatoires et a chaque fois je vois que entre le toit et la partie fixe de ce dernier il y a un jour,je sais bien que c'est une ventilation naturelle mais quand même,tu comptes faire quoi????

[Franck34]

Hé bhen quel bel observatoire ! Bravo

[verseau67]

Waouuuu, ca c'est du joli bricolage;)



Bravo, vraiment bien pensé.

Dis moi de quel coin tu viens et je te rendrai visite pour admirer ton observatoire de près:be:



J' avais déjà pensé faire un truc dans le genre, mais sur le toit a coté de la partie habitation. Mais bon, que de travaux....si j' en parle a ma femme elle va me dire de d' abord finir l' intérieur:b: ce que je comprend.



En tout cas bravo.



Mais vu le temps pourri qu' on a en ce moment, ce n' est pas gagner pour "rentabiliser" tout ca:confused:

[Jean Marie 59]

C'est moi qui ait commandé les pièces



Les différents liens :



http://www.tridistribution.fr/fr/rollerchain-simplex-european-series.html



http://www.tridistribution.fr/fr/pignons-aciers-pas-de-8-simples-pour-chaine-05b1.html



http://www.tridistribution.fr/fr/sprockets-1/pignons-a-chaine-prealese/sprockets-for-simplex-chain/pignon-simple-pas-12-7mm-08b1.html



http://www.tridistribution.fr/fr/poulie-en-nylon-6-30-fv.html



http://www.ecmu-csr.com/art/21316-sbpfl-201-palier-applique-sbpfl-.html



Merci pour tes liens.



JM

[Maxime001]

Merci pour vos commentaires !



Et de rien Jean Marie !





Waouuuu, ca c'est du joli bricolage;)



Bravo, vraiment bien pensé.

Dis moi de quel coin tu viens et je te rendrai visite pour admirer ton observatoire de près:be:



J' avais déjà pensé faire un truc dans le genre, mais sur le toit a coté de la partie habitation. Mais bon, que de travaux....si j' en parle a ma femme elle va me dire de d' abord finir l' intérieur:b: ce que je comprend.



En tout cas bravo.



Mais vu le temps pourri qu' on a en ce moment, ce n' est pas gagner pour "rentabiliser" tout ca:confused:



Merci pour le commentaire ! J'habite dans l'extrème sud alsace entre Altkirch et Saint Louis . Si tu passe dans le coin un jour, fait moi signe, je te fait visiter !



C'est un peu période morte en ce moment, en raison de ce temps pourri, c'est vrai.. (et aussi car je viens de me faire opérer déviation de cloison nasale..).



L'arduino est toujours en cours de réalisation.



J'ai un ami qui me prépare aussi un systême de mise au point par ordinateur fait maison (à partir d'un circuit électronique vierge...)



Ce qu'il me reste donc à automatiser :



=> Sonde de température, relevés automatiques pour les darks

=> Résistance chauffante du toit de l'observatoire

=> Mise sous tension monture

=> Mise au point 250mm + Guidage





@+

[Franck34]

Pour piloter des prises à distance tu as : http://www.touteladomotique.com/index.php?option=com_content&view=article&id=943:test-ippower-9258s-aviosys&catid=5:domotique&Itemid=89

[Astro_diver]

Salut,



Très beau boulot !



Je m'interroge juste sur le phénomène "inondation" de 40 cm dont tu avais parlé au début du post...



Penses tu mettre ton PC en hauteur (il est au sol sur les photos) ?

As tu prévu des protections pour bloquer l'eau ?



Bon courage !

[Maxime001]

Merci pour vos messages ;



Merci Franck pour le lien, je connaissait, mais je trouve ça extrêmement cher. Avec mon système d'arduino, je pourrais contrôler autant de prises que je veux pour un budget de 15 `€ ..



Eric : Une telle crue correspondait à une crue qui arrive tout les 100ans.



L'observatoire est surélevé de 30 cm environs avant d'arriver au plancher.

Tout le matériel est situé à au moins 1m20 du sol extérieur, sauf la tour pour le moment.



Je vais la fixer au mur dès que j'aurais fini l'installation de tout mon matériel.



Au pire, si mon jardin s’inonde dans la nuit, le PC vaut 20`€, donc bon

[Maxime001]

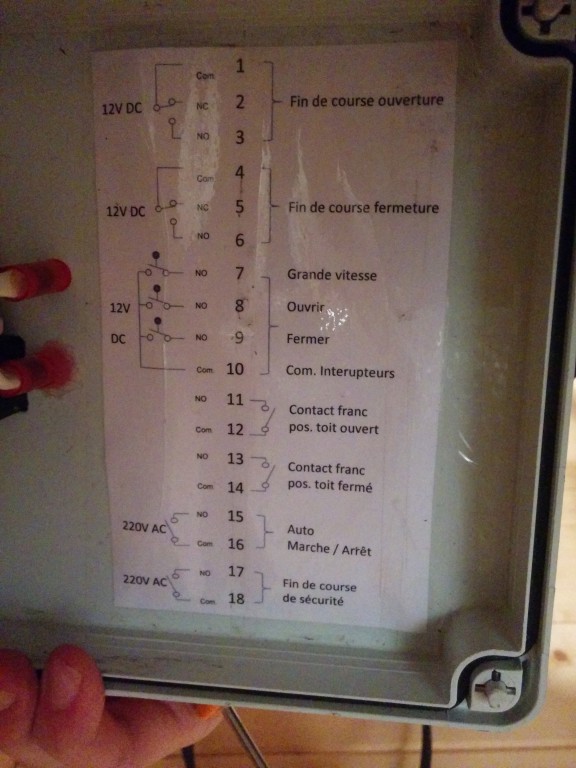

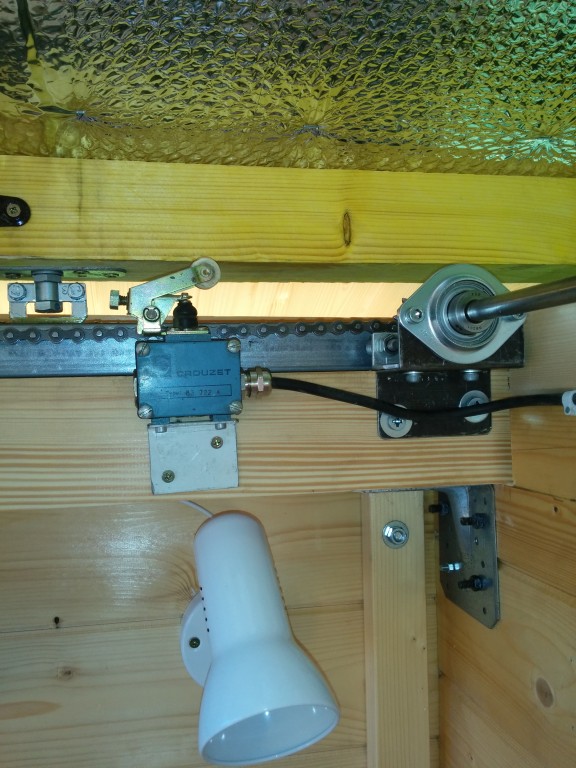

Fin de course de sécurité en place ! Ce fin de course de secours servira uniquement dans le cas ou les fins de course normaux n'ont pas fonctionné.



Cela permettra d'éviter d'arracher tout le toit, même si il y à un fusible 3A sur le moteur.







@ +



Edit : Petite vidéo sur l'ouverture mécanisée du toit de l'observatoire :

(désolé, j'ai filmé dans le mauvais sens!) Modifié 24 décembre 2014 par Maxime001

[Maxime001]

Hello,



Pas mal d'amélioration depuis le dernier post !



Au niveau de la monture, un ami m’a notamment fait le contrôle de mes moteurs de mise au point via arduino (10€) au lieu d'acheter du tout fait (150€)

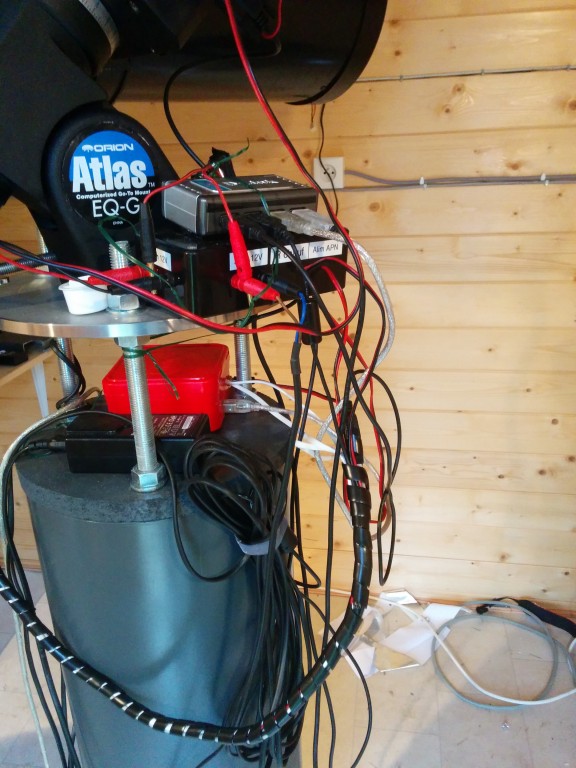

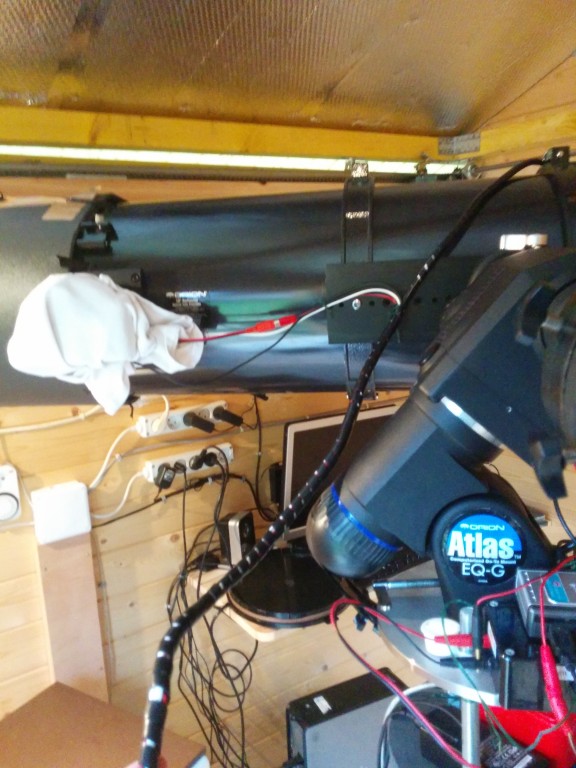

J'ai fait tout mon câblage, mais j'ai un petit problème. Le câble principal qui descend du télescope à la fâcheuse tendance à se coincer en dessous du viseur polaire.



Vous avez des solutions ? J'ai bien mis du scotch, mais avec l'humidité de l'observatoire, il tiens 2 jours et se décolle.



[Astro_diver]

Pour ton câble, essaye des scratchs.

On en trouve des auto collants.



ou alors tu forces la mise en position du câble avec du cable électrique rigide...

[Franck34]

Tu colles à la cyanolite un truc qui permet de passer tes cables.

[ZITO]

Ça





C'est autocollant derrière

Les noir si ça voit le soleil oû les blancs si ça reste toujours fermé ..

(Support Colson ou colring ou collier dans Google )

[Astro_diver]

Chez skiffy, tu trouveras ton bonheur...



http://www.skiffy.com/docs/menufr.cfm?country=FR



A une époque, ils envoyaient gratuitement des échantillons... A voir...

(faut prétexter un projet quelconque)

[Maxime001]

Merci pour les idées les gars !



J'ai fait pas mal de choses depuis mon dernier message (j'ai complètement oublié le post!!)



Je vous les présentes donc maintenant



L'observatoire est 100% automatisé; 2 ou 3 photos :

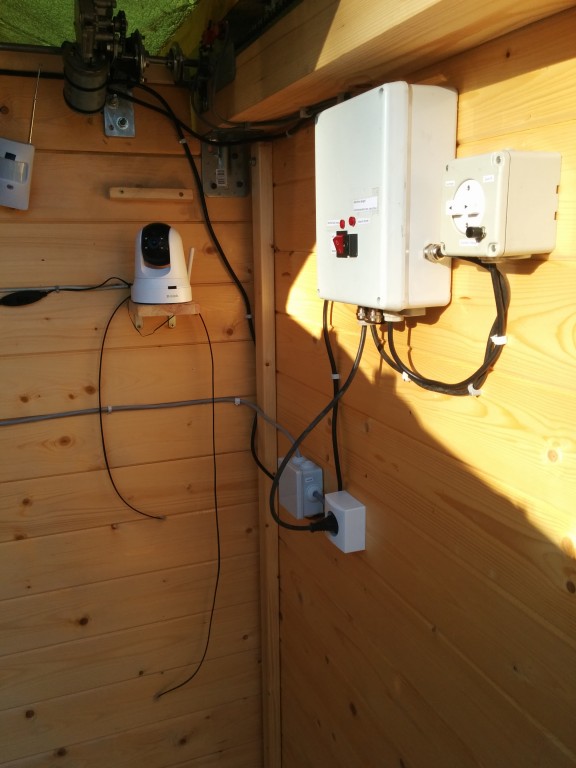

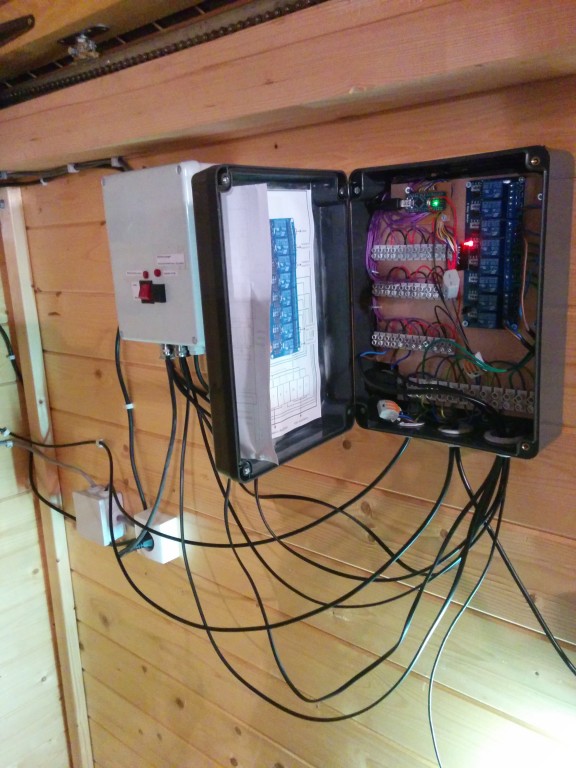

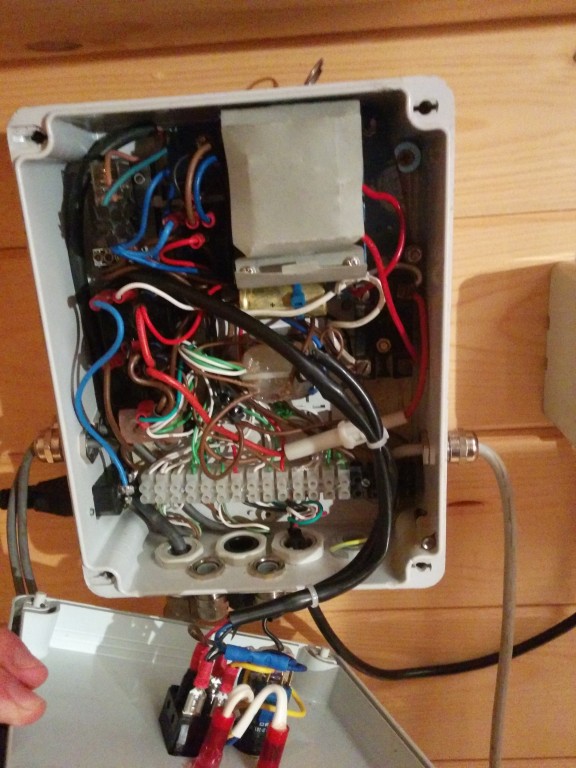

Boitier de contrôle des prises 220V et du moteur de toit faite par un ami...

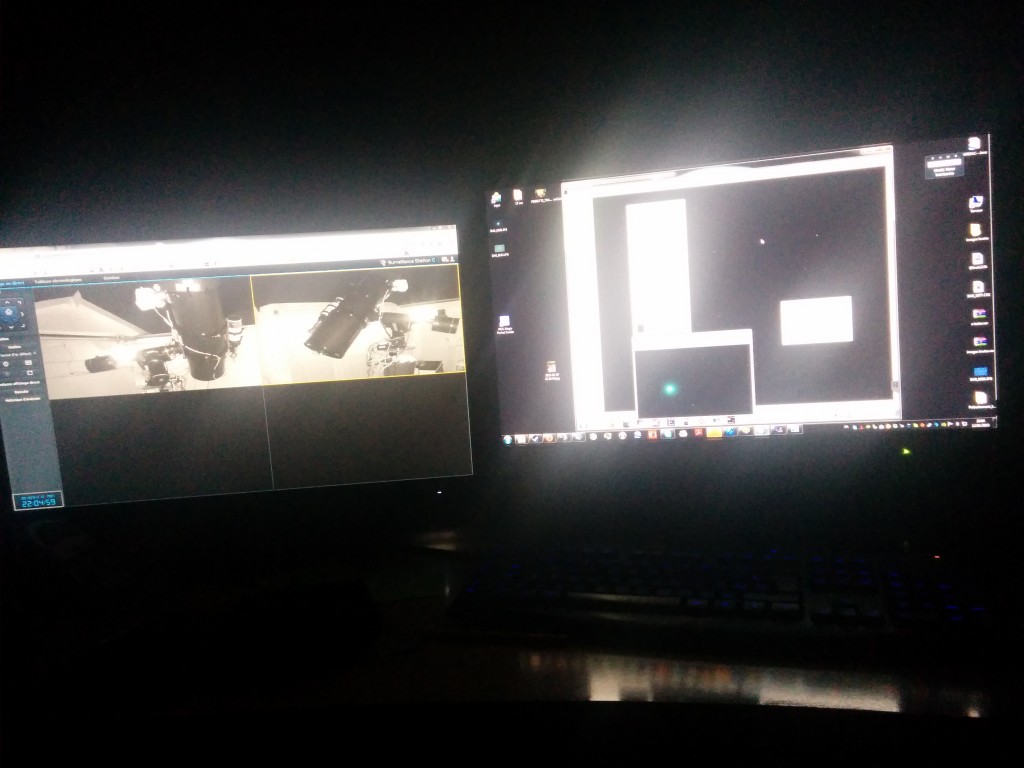

Le centre de contrôle, bien au chaud !!





L'autoroute de cables...







Et 2 de mes premières vraies images faites avec l'observatoire;



La comète Lovejoy photographiée hier soir :







M78, une nébuleuse dite sombre
