néb plan M76 au C11 edgeHD

[jeremile]

Ah la voilà cette M76.

Les couleurs lui vont très bien.

Ça va donner avec ce C11. J'ai hâte d'en voir plus.

[mariobross]

slt , meme pas loupé la 1ere image

ça c'est de la prise en main rapide ! amuses toi bien.

jean claude.

[ollypenrice]

Rien a dire, c'est un résultat haute de gamme. Bravo et encore bravo.

Olly

[lamontoie]

Ce n'est pas humain de continuer à nous montrer de pareilles images.......



Où vas-tu t'arrêter....?

[olivdeso]

la centrale séparée ! jolie performance. bravo. ça ouvre des nouvelles possibilités de séparation. j'en vois une bien placée en ce moment...



sinon traitement bien fait avec de belles couleurs parfaitement dosées comme d'habitude.

[Magellan6606]

Donc désormais c'est l'hyperstar qui est prévu pour 2015 ?





A+

[Edramos]

Bonsoir



Merci Jb; Alban et Edramos





Oui, je me souviens de ta précédente image.

N'oublies pas de respecter le backfocus imposé par Celestron, à savoir 146mm entre le barillet et le plan du capteur de ta Sbig.



Celestron commercialise une grosse bague de 97mm de longueur adaptée pour les APN, mais qui peut également servir pour les CCD et leur roue à filtre intégrée. Il faut vérifier le backfocus occupé par ta Sbig.



De mon coté j'utilise de façon provisoire une jeu de 3 bagues vissées; cela dans l'attente du réducteur 0.72.

J'ai également monté une poignée sur le dos du C11, plus facile pour le manipuler.



Christian



Oui, mais je suis bien embêteé avec ce back-focus. SBIG utilise un filetage spécifique. Je ne trouve rien qui puisse s'adapter. Quant à l'adaptateur Celestron, il en en T côté capteur. Trop petit donc pour le KAI-11000...

Je suis en train de me fabriquer un tube en inox souder pour palier au problème.

En attendant, la qualité de mes photos s'en fait ressentir. :/

Modifié 25 septembre 2014 par Edramos

[christiand]

Bonjour



ça ouvre des nouvelles possibilités de séparation. j'en vois une bien placée en ce moment...

Olivier, oui, les cibles ne manquent pas, ce qu'il manque c'est le ciel.. L'autre soir j'ai pointé le tromblon vers la Croix d'Einstein, juste pointé car le seeing n'était pas assez bas à cette déclinaison pour y passer du temps.

L'autre cible de choix c'est l'amas Abell 2218 et ses arcs gravitationnels; ils seraient sans doute plus accessibles avec le C11, mais c'est déja un peu tard dans la saison.





désormais c'est l'hyperstar qui est prévu pour 2015 ?

Magellan, oui l'hyperstar est un formidable collecteur de photons, une possibilité supplémentaire offerte par les Celestrons. Mon C9 possède déja cette option.

A vrai dire mon ciel de banlieue n'est pas vraiment fait pour un FD très rapide et je possède un capteur mal adapté, lourd et encombrant.





SBIG utilise un filetage spécifique. Je ne trouve rien qui puisse s'adapter. Quant à l'adaptateur Celestron, il en en T côté capteur. Trop petit donc pour le KAI-11000...

Edramos, oui t'as raison, la ST11000 doit sortir en 2" de souvenir, largeur du capteur oblige, donc exit la bague Celestron.

De mon coté la RAF de la ST10 sort en M42, donc ça peut marcher. Il me manquerait 3 ou 4 mm pour combler le backfocus.

Je verrai tout cela aux RCE.



Christian

[TILOUNE]

superbe essai Christian, ça promet avec ton nouveau joujou. On a hâte de voir tes futurs acquisitions.



Thierry

[apricot]

Belle centrale !

Comme quoi, size does matter

Jp

[david.d]

Bonjour Christian ,



Félicitations pour ce nouveau Tube, et une fois de plus un résultat superbe. Comme pour le C8 puis le C9 avec ce 11" tu vas faire des merveilles. Je suis sur qu'avec cette nouvelle focale encore plus musclée et ce diamètre bien plus grand tu vas aller nous dénicher plein de petites tachouilles à ajouter à ton tableau de chasse.



A bientôt



David

[Philastro]

Salut Christian,



Ah voila la toute première image avec ton C11 edge, et bien c'est déjà sublime.

Tous ces détails dans la nébuleuse.



Tu tiens complétement la comparaison avec l'image de Block, et je préfère ton image. On n'imagine pas que d'un côté c'est un 280mm et de l'autre un 800mm.



Ta fidélité à Celestron te permet de maitriser déjà ton 280mm à F/D10.

Avec un champ bien corrigé, ce edge va t'accompagner pas mal de temps et de nouvelles cibles s'ouvrent à toi.

De quoi bien t'amuser.

Modifié 25 septembre 2014 par Philastro

[christiand]

bonjour



Merci pour les commentaires.

Je débute avec le C11... j'ai encore bcp à apprendre, notamment comment le transporter dans le jardin sans trop me casser le dos. Je viens de commander un chariot avec des petites roues gonflables, capacité 200kg, je pourrais presque y mettre un C14 dans son bac . Je vais pouvoir promener le tromblon pour lui faire prendre l'air.

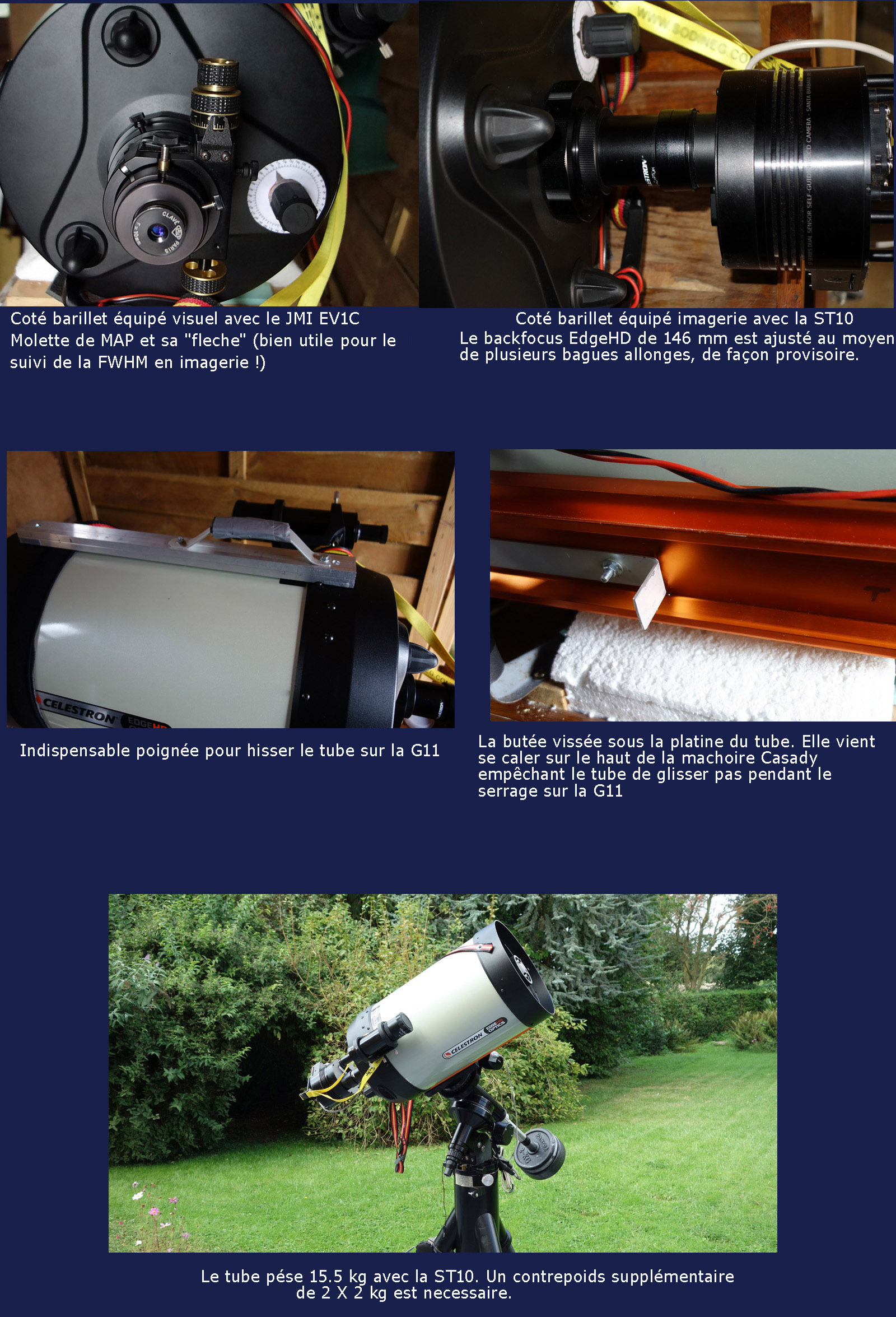

Quelques derniers aménagements (remarquer l'oculaire "vintage", souvenir de mon lointain passé visuel ) :

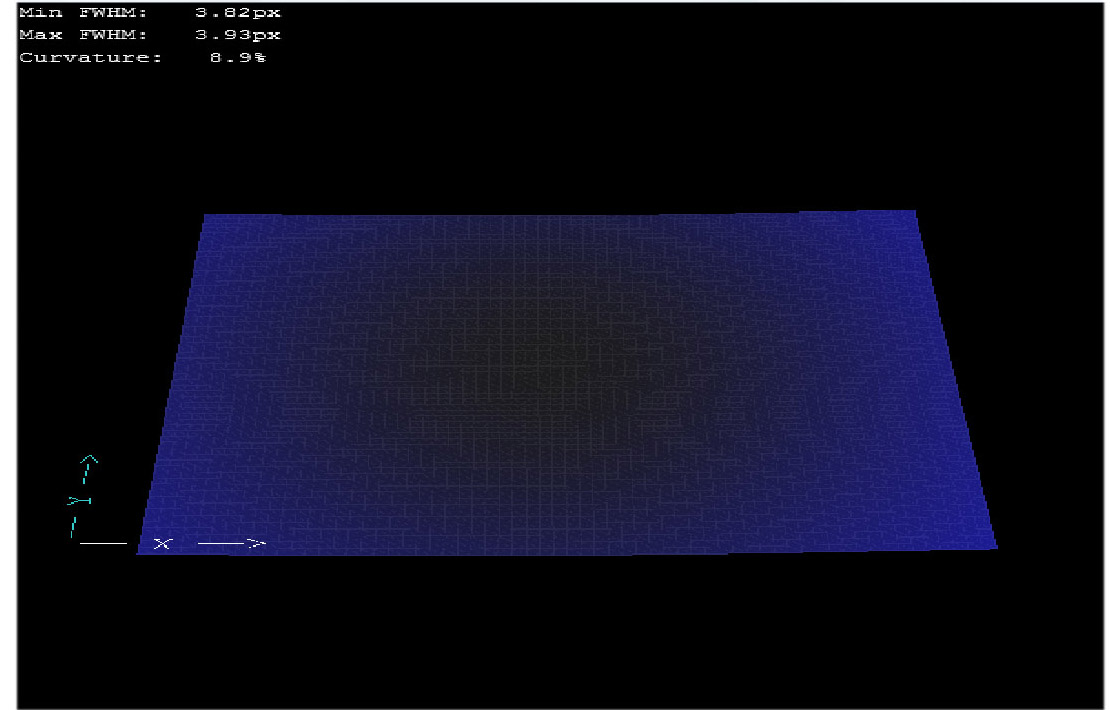

Un coup de CCDI sur le champ couvert par la ST10. Perte de 0.1 point de FWHM entre le centre et les cotés, que du bonheur :











Christian

[Zegh]

Bonjour Christian,





je te souhaite bien du plaisir avec ta nouvelle acquisition.

[olivdeso]

Bonjour

Olivier, oui, les cibles ne manquent pas, ce qu'il manque c'est le ciel.. L'autre soir j'ai pointé le tromblon vers la Croix d'Einstein, juste pointé car le seeing n'était pas assez bas à cette déclinaison pour y passer du temps.

L'autre cible de choix c'est l'amas Abell 2218 et ses arcs gravitationnels; ils seraient sans doute plus accessibles avec le C11, mais c'est déja un peu tard dans la saison.

...exactement...mais pas facile...il faut une turbu extrêmement faible vu la hauteur de la croix et un ciel bien dégagé. En plaine c'est très rare.



Ceci dit, avec le JMI, tu est même paré pour le planétaire



Et le visuel : oculaire vintage certes, mais oculaire de très grande qualité, top sur un SCT. A part les coating anti reflets qui doivent être un peu plus performant de quelques % de nos jours, la qualité de l'optique est, à mon avis, exceptionnelle. à garder pour Saturne et Jupiter et à barlowter sur Mars, Uranus et Neptune, et la lune bien sur.

[litobrit]

Du beau matos, à la hauteur de ton talent.

Pourquoi ne pas utiliser le JMI pour la map en automatique ?

Une fois bien réglé, il supporte une forte charge sans tilt.

C'est le EV1 qui n'a pas de roulement de soutien mais je crois qu'il est upgradable pour un soutien optimal. Le petit moteur et le boitier electronique JMI fonctionnent à merveille avec Focusmax

Mais je crois avoir lu que tu aimes veiller au fonctionnement toute la nuit ?

[olivdeso]

C'est le EV1 qui n'a pas de roulement de soutien mais je crois qu'il est upgradable pour un soutien optimal.



En fait c'est le EV3 qui n'a pas le roulement. Le EV1 (le haut de gamme) et le EV2 ont le roulement supplémentaire sous l'axe du crayford. Le EV3 est upgradable en ajoutant le roulement. C'est le même focuser, juste équipé différemment, mais on peut tout acheter si besoin. Il est bien ce focuser quand il est bien réglé.

En planétaire c'est pratique et moins de flexions que les entrées de gamme ou même le baader.



C'est vrai que maintenant que le tube a un primaire verrouillable, le crayford regagne de l'intérêt. Pas embêté avec le miror flop. Mais sur le edge et ce capteur pas sur que ça se voie vu que le champ corrigé est nettement plus grand que le capteur, que c'est plan, sans coma, bref tolérant même si il y a une petite décollimation suite au basculement du primaire.

D'ailleurs quand on fait la colim sur une étoile avec un C11 edge, on est très surpris par rapport au C11 classique : sur un classique il faut absolument recentrer l'étoile pile, sinon ça fausse l'analyse, de la concentricité des cercles : dès qu'on n'est plus a centre, les cercles bougent très rapidement.

Par contre sur le edge, on peut bouger pas mal l'étoile dans le champ de l'oculaire, ça ne change pas grand chose, preuve de l'absence de coma et du champ bien corrigé.

Allez je pollue pas plus, Christian nous dira tout ça après test.

Modifié 25 septembre 2014 par olivdeso

[christiand]

Bonjour





Le focuser est bien l'EV1 acheté en 2010 au magasin de Lorient.

Il n'a pas été longtemps utilisé en imagerie. Il rajoute du poids et avait tendance à descendre avec les 1.6 kg de la ST10.. (ou plutôt il était difficile de le remonter..) Mais on peut régler la vis de serrage.

Certains n'hésites pas à mettre des élastiques pour "aider" en présence de la charge.

J'avais pris ce modéle pour la vis à forte démultiplication, mais avec l'usage je n'ai pas trouvé de valeur ajoutée.

Les mesures de tilt faites à l'époque par Séraphin (Seb) a "sonné le glas" du JMI qui a retrouvé son emballage et son armoire.

Depuis je suis en "tout vissé" entre le barillet et la CCD, plus d'intermédiaire, pas de risque.



Le crayford est utilisé pour la collim en visuel aux forts grossissement, donc rarement.



Verrouillage du miroir primaire : pour l'instant je ne fais rien. Pas de verrouillage. Je me demande si cette option a vraiment une importance (?) La nuit dernière j'ai passé le méridien sans aucun pb.

[olivdeso]

le vérouillage à du sens à condition d'utiliser un crayford, si non on ne peut pas jouer sur la mise au point sans dévérouiller revérouiller, ce qui peut tout faire bouger.

Là tu as un petit capteur par rapport au champ corrigé et un diviseur optique (en fait un deuxième capteur dans l'axe). Donc les mouvement du primaire seront corrigés d'une part et d'autre part, même si l'objet se balade un peu dans le champ (peut être 30" ?) ça restera toujours dans une zone corrigée. A mon humble avis la config tout vissée est très bien. (peut être même possible de mettre un moteur sur la molette).

Le seul crayford pour SCT qui tient vraiment la route en imagerie avec des CCD lourdes est l'OPTEC TCF. J'ai un collègue qui a ça avec Atik 11000, roue a filtre optec IFW (très lourde). Là aucune flexion et ça tracte un ane mort, mais ça coute une blinde. Sinon chez FT il y a (avait?) possibilité d'avoir un 2" avec une crémaillère. Je sais pas ce que ça vaut avec CCD lourde.

Le JMI est pas évident à régler en particulier le petit roulement sous l'ace du crayford. si mal réglé alors ça fléchit, mais si bien réglé ça ne fléchit plus (10x ou 20x moins). En planétaire c'est important sur un non edge, la moindre flexion met en l'air la colim. Sur le EDGE beaucoup moins grave voir négligeable, la zone bien corrigée étant sans commune mesure.

[christiand]

salut Olivier



le vérouillage à du sens à condition d'utiliser un crayford, si non on ne peut pas jouer sur la mise au point sans dévérouiller revérouiller, ce qui peut tout faire bouger.

Le verrouillage a du sens sans crayford, sinon il n'aurait pas fait l'objet d'une étude chez Celestron.

On fait la MAP à la molette puis on bloque, on débloque si on veut refaire une correction MAP et ainsi de suite... C'est valable surtout en CP bien sur, en longue pose.



Avec ce C11 je n'ai pas encore le reflexe. Je fais une correction de MAP toutes les 30 mn mais j'oublie completement ces 2 vérrouillages..

Pour l'instant "j'apprends" à utiliser ce tube, à trouver les bons réglages de suivi et les bons équilibrages, bref les trucs basiques.



De toute façon je verrai à l'usage, ce jour je n'ai pas de recul pour me faire une bonne opinion.









Christian

[PATRICEM33]

Bonsoir Christian,



Pour une première c'est une sacrée première. La nébuleuse est magnifique en détails.

Ton nouveau collecteur de lumière aussitôt arrivé aussitôt monté et testé.

Ca nous promet de sacrées images pour la suite avec la maîtrise que tu as.



Patrice

[bradisback]

Salut Christian!!!



Hahhaaaa je vois que tu as craqué!!!

Félicitations!!! J'espère que ce tube t'apportera au moins autant de bonheur et d'émerveillement que le C8 et C9 qui lui ont précédé...



La première image est évidement très prometteuse!! Je sens que tu vas encore nous régaler dans les mois et les années qui viennent...



Et pourquoi pas un chariot pour y mettre la monture ET le tube??? y'a un fabricant qui fait ça, mais je ne sais plus qui...



Stef

[nonodu28]

Salut Chrsitian.

Cela fait un bout de temps que je n'ai pas commenté tes postes.

Le roi des NP à longue focale a encore frappé! T'es un boss! Bravo!

Superbe cliché!

[ollypenrice]

Bravo, bravo! Pas facile du tout. Du 'top.'

Olly
