tech Test FLAT CCD Atik One

[-Amenophis-]

Bonsoir,



Voici mon 1er test de FLAT avec ma CCD Atik One.

Les FLATs ont été réalisés avec l'écran à flat AURORA.

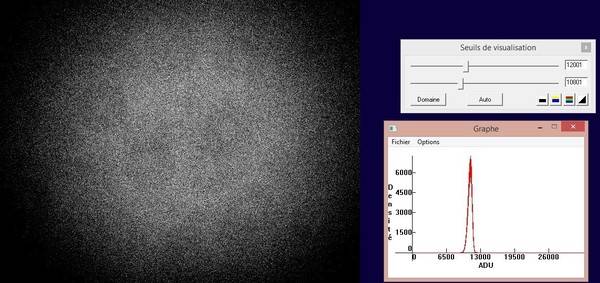

La 1er image est faite avec le filtre LUMINANCE, 0.01s à -16°C :

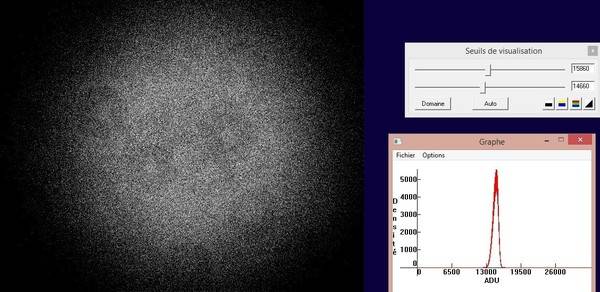

La 2eme image est faite avec le filtre VERT, 0.05s à -16°C :

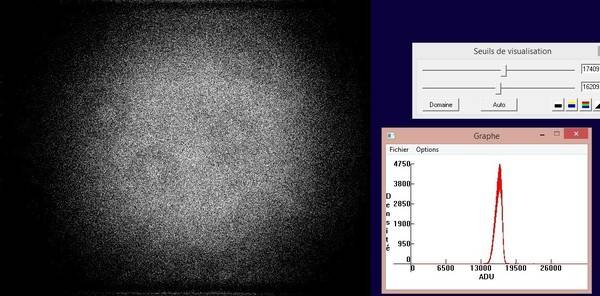

La 3eme image est faite avec le filtre Ha 5nm, 7s à -16°C :





Je pense que je peux encore pousser les poses sur les différents filtres. J'ai de la marge.



Qu'en pensez-vous ?

Modifié 26 septembre 2014 par -Amenophis-

[AstroNOTE-Guillaume]

effectivement tu peux pousser plus! tu est très bas dans la dynamique monte à environ 80 % de la dynamique totale

[-Amenophis-]

Bon, pour le filtre Ha 5nm, je suis monté à :

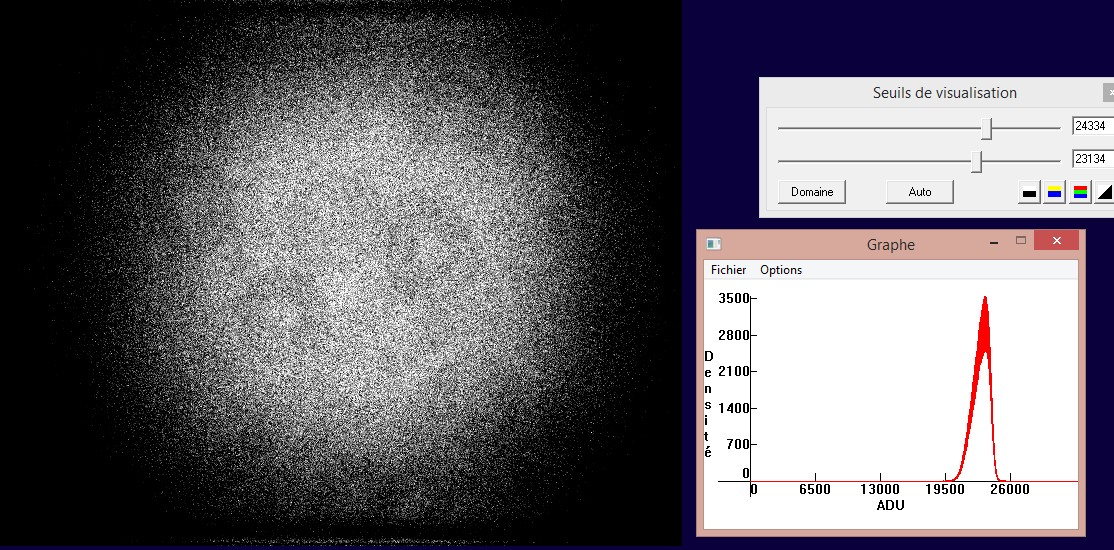

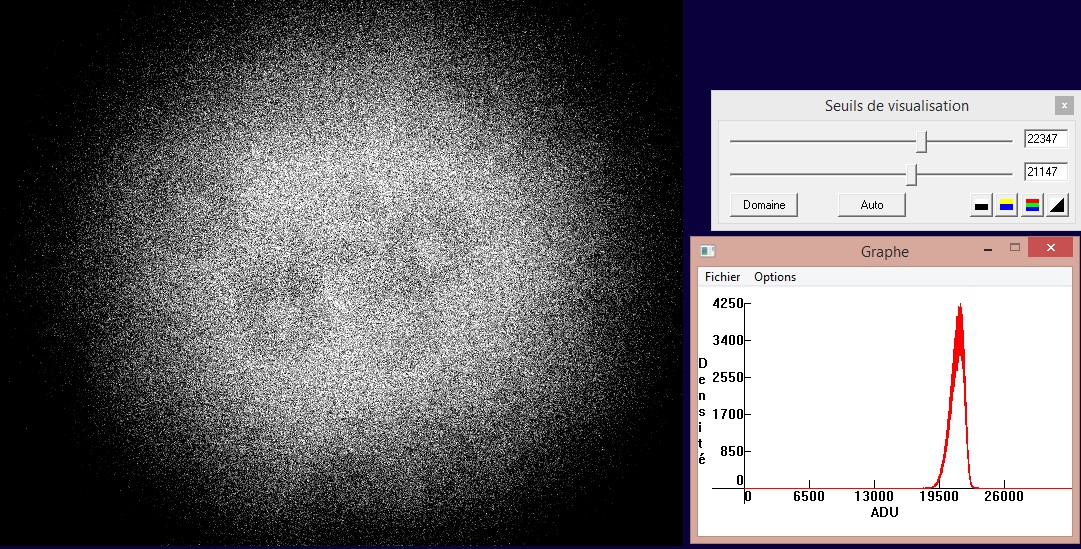

10s d'exposition :

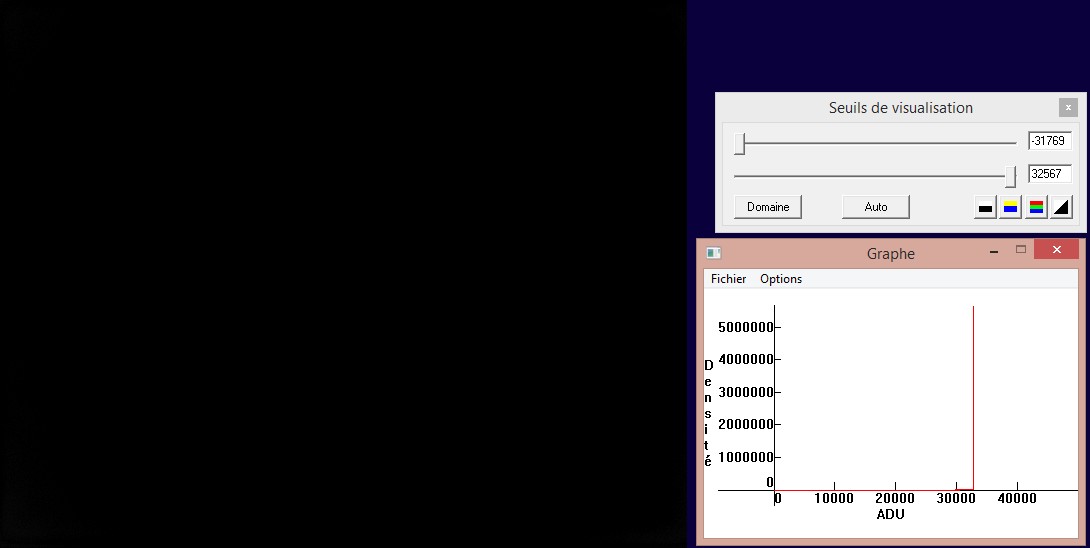

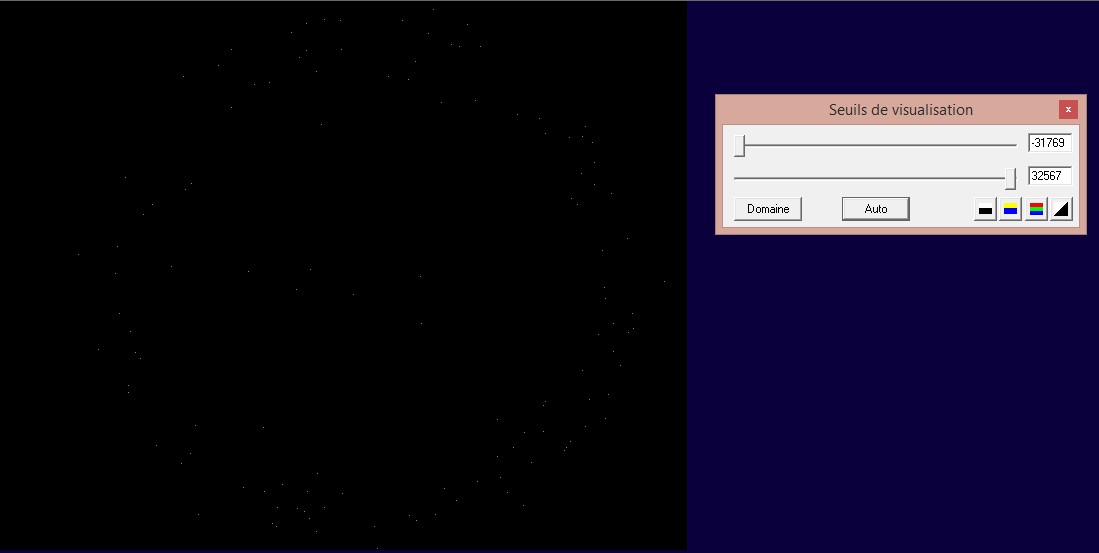

A 15s avec le filtre Ha, je n'ai plus rien. Je pense que c'est beaucoup trop :





Donc 13s semble être le maximum pour obtenir un bon FLAT avec le filtre Ha.



Concernant la Luminance, à partir de 0.06s, je n'ai plus rien :

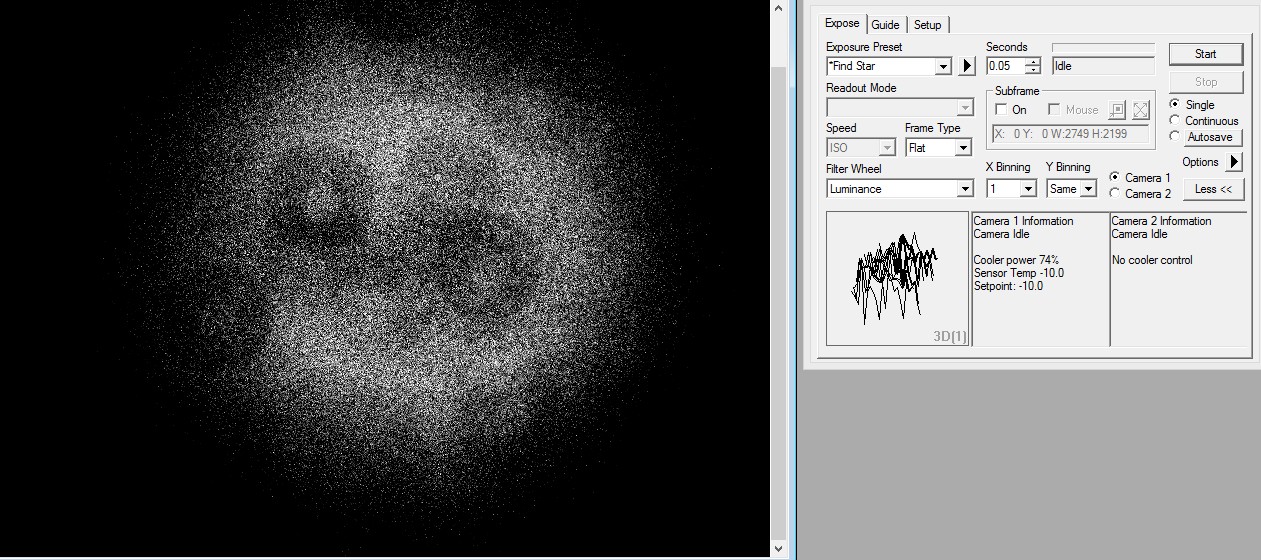

A 0.05s c'est bizarre car sur MaximDL j'obtiens ça :

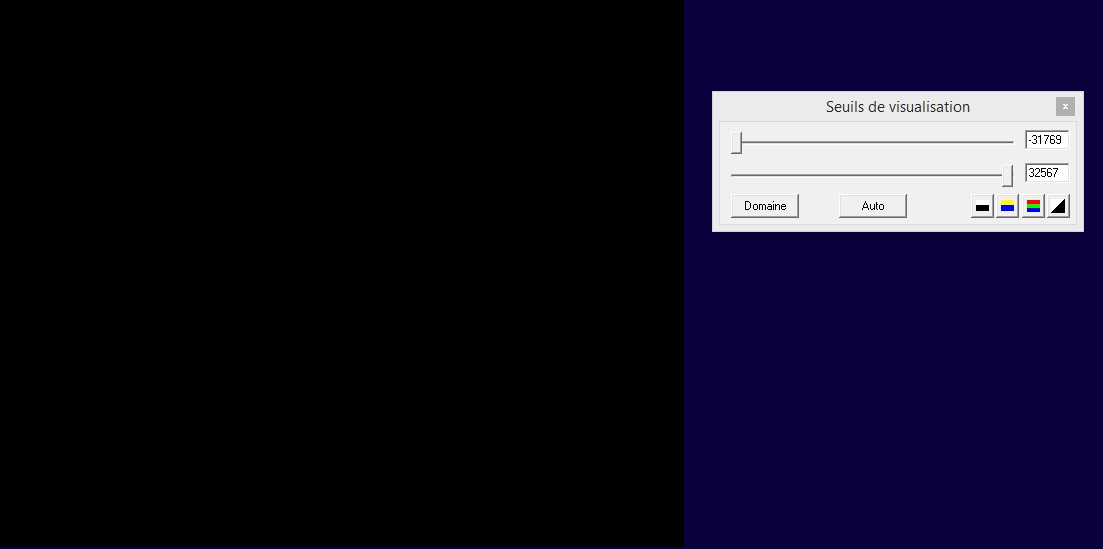

Et sur IRIS, je n'arrive pas à obtenir l'image même avec le bouton "AUTO" .....





A 0.04s, j'obtiens la même chose .... Idem pour 0.3s. Il n'y a que 0.01s d'expo qui fonctionne !?!?!?!!!?!?!

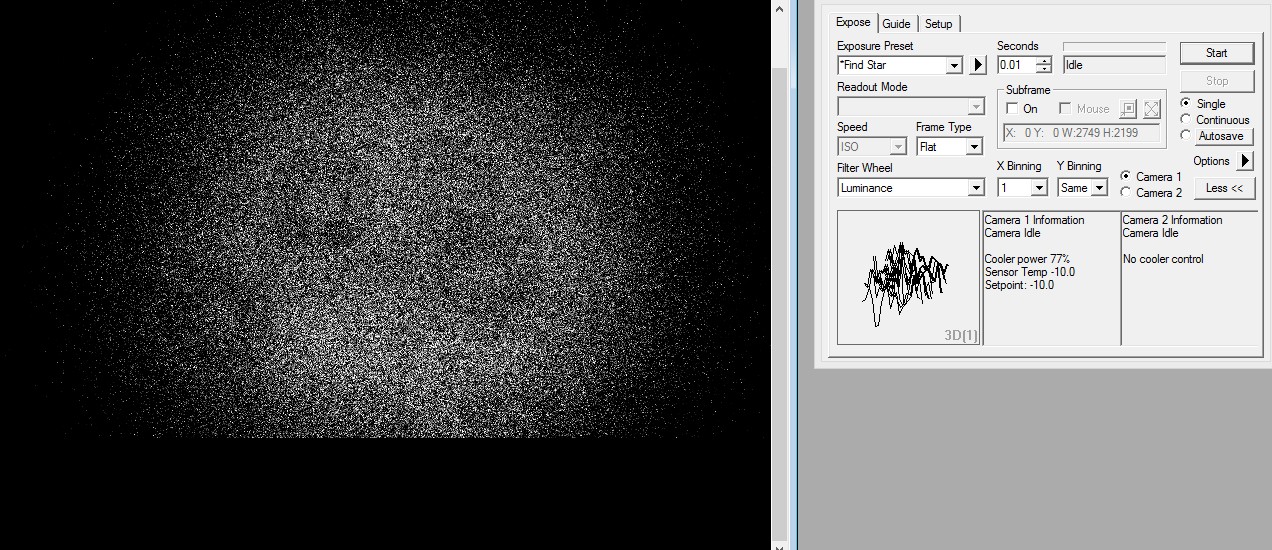

Je viens de réessayer à 0.02s :

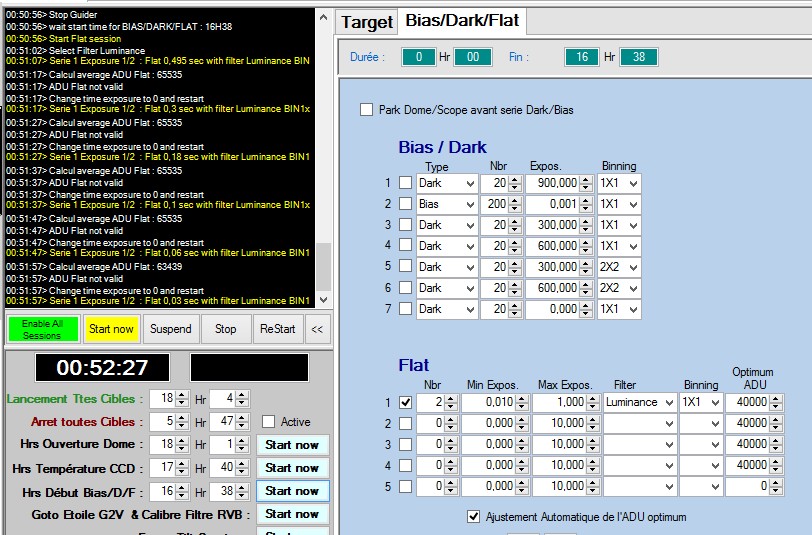

Avec Maxpilot, on voit que même à 0.03s je suis à plus de 60000 ADU !





PS ; le telechargement est vraiment long dans maximdl. Des séries se passent bien puis 1 image prends 5min de téléchargement. Savez-vous pourquoi ?*J'utilise un Hub USb. Ca viendrait de là?

Avec une barre noire qui apparait en bas :





Pas facile tout ça !!

Modifié 26 septembre 2014 par -Amenophis-

[grizli21]

Iris travaille en 15bit il me semble, d'où l'écart.

Je te suggère d'utiliser maximdl pour mesurer tes images.



Ton problème de transfert peut venir du hub effectivement, essaye un pc avec Windows 7 pour voir aussi.

Enfin vu le peu d'utilisateurs de cette caméra le mieux reste le forum atik.

Le zoom de maximdl peut montrer des choses qui n'existent pas, une piste a suivre pour les bandes noires.

[-Amenophis-]

Il faut que je trouve comment faire pour obtenir ses informations sous MaximDL.



J'essayerais le zoom voir si c'est artefacts disparaissent.



Y a-t-il des HUB plus performants que d'autres ?



Et concernant W7, je n'ai pas de PC avec ce système d'exploitation pour tester.

[-Amenophis-]

J'ai trouver. En passant par MaximDL, il faut ouvrir la fenêtre "Information" et se mettre en mode "area".

La valeur qui nous intéresse est la valeur "Average".



La capacité pixel de la CCD doit tourner vers les 65535 ADU (valeur visible dans le screen au-dessus de Maxpilot).

Donc pour de bon FLAT, il faut une valeur autour des 20000 ADU.

En effet, IRIS fonctionne en 15bits (la CCD en 16) le flat sera vite saturé.

Je m'approche de cette valeur en Luminance avec des poses de 0,02s.

Modifié 27 septembre 2014 par -Amenophis-

[-Amenophis-]

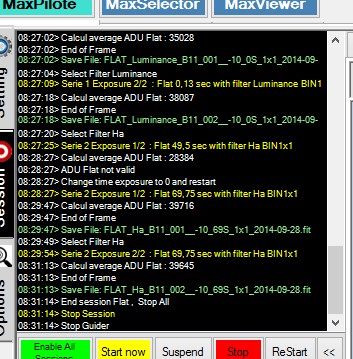

Bon grâce au soft de Laurent Bourgon, Maxpilot gère tout seul la prise de FLAT pour trouver la bonne valeur (optimum autour de 40000) :

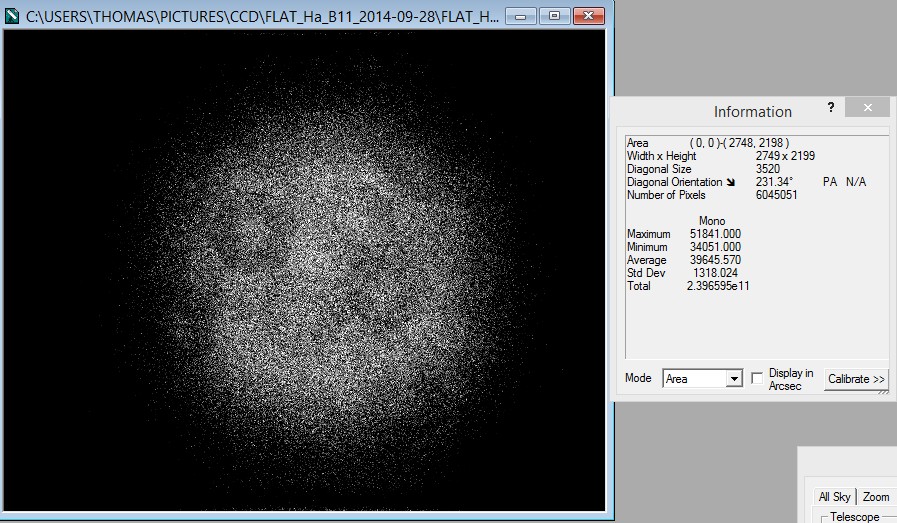

Il m'a donc réalisé les FLATS, comme ci-dessous avec le filtre Ha :







Maintenant que mes FLATS sont OK (faudra penser à faire des DARKs de FLAT pour le Ha), je trouve qu'il y a beaucoup de vignettage .....



Est-normal ?

Modifié 28 septembre 2014 par -Amenophis-

[Astropat01]

"Maintenant que mes FLATS sont OK (faudra penser à faire des DARKs de FLAT pour le Ha), je trouve qu'il y a beaucoup de vignettage ....."



Je trouve aussi !!

Etonnant ce vignetage, la diagonale des filtres est suffisante pour un éclairement du capteur plus large.

Tu es à F/D combien avec ton setup?

[-Amenophis-]

Fd=4

[-Amenophis-]

Je vais ouvrir un post pour voir l'avis des autres astrams.
