Back focus Zoom Baader

[Captain Flam]

Bonjour à tous.



je viens de faire l’acquisition d'un Zoom Hyperion 8-24 Baader



Le problème est que je n'arrive pas a faire la mise au point sur les objets lointain (tester en terrestre) avec RC, redresseur, et direct PO.



Je rentre le PO au max et il me manque quelque mm quelque soit la plage de focal du zoom



Ma lunette est une triplet ED Kepler 80/480



Pouvez vous me dire si cela viens de ma lulu

L'ancien proprio l’utilisait sur une Orion 80ED avec un RC et avec un redresseur



Dés que je peux je fait un essai avec mon newton 150/750



Fab

[starac]

Bonsoir,



...

Je rentre le PO au max et il me manque quelque mm quelque soit la plage de focal du zoom

...



Je présume que c'était le zoom monté directemet sur le porte-oculaire et test de jour sur une cible terrestre éloignée ... si là déjà ça ne marche pas, alors sur les étoiles ...

Ce n'est pas le but du zoom en tant que tel, mais l'as-tu aussi essayé avec une Barlow?

[Captain Flam]

Non pas essayer avec une barlow

je fait le test demain

[syncopatte]

Même sans renvoi coudé???



En tout cas, par rapport à un oculaire classique, le zoom requiert une plage en intrafocale plus importante.



Aucun souci sur mes lulus (même avec RC 2" et roue-à-filtre).

Par contre, pas possible d'avoir la MAP avec le LB T400!

J'ai essayé en "poussant" la collimation, toujours quelques millimètres qui manquent.



La soluce serait probablement un adaptateur 2" > 1/4 low profile, comme celui-ci:

http://www.teleskop-express.de/shop/product_info.php/info/p767_Baader--15A-2--Steckhuelse-auf-1-25----nur-1mm-optische-Baulaenge.html



Ou alors (tout simplement) laisser le zoom en 2" au lieu de 1 1/4"...

Perso ça ne m'arrange pas, vu que j'utilise principalement le zoom sur lunette avec roue-à-filtres 1 1/4".



Patte.

[astronome04]

J'ai ce zoom et je ne constate aucun probleme de MAP sur plein de matos.

Ton PO est d'origine? Quel est ton RC? Comme tu as deja testé sans RC Ou se trouvait la cible que tu visait (distance)? Je l'ai encore testé y'a pas longtemps en terrestre sur ma 80ED et a part ces reflets fantomes (en terrestre grrrrr) il fonctionne a merveille

[starac]

re-,

possible de mettre une petite photo du ou des montages dans ce fil?

[astronome04]

Le zoom est neuf ou d'occasion?

[Captain Flam]

Le zoom est d'occasion

Il fonctionne bien sur ma lulu de guidage (orion 80/400) (meade SC 8") mais sur ma kepler 80/480 il me manque quelque mm

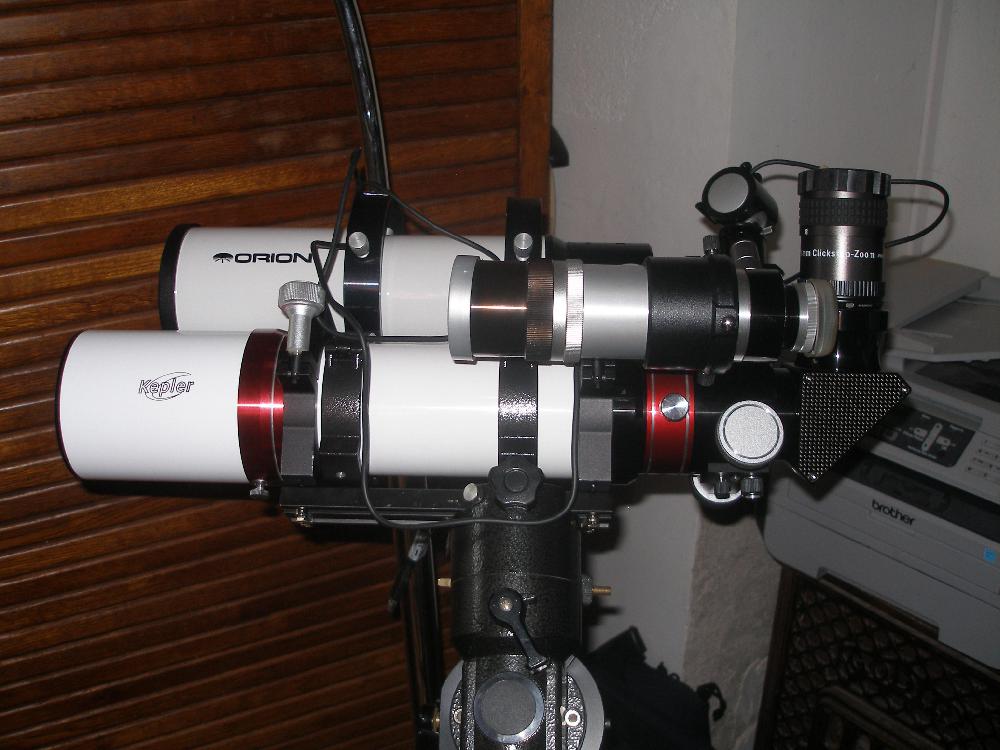

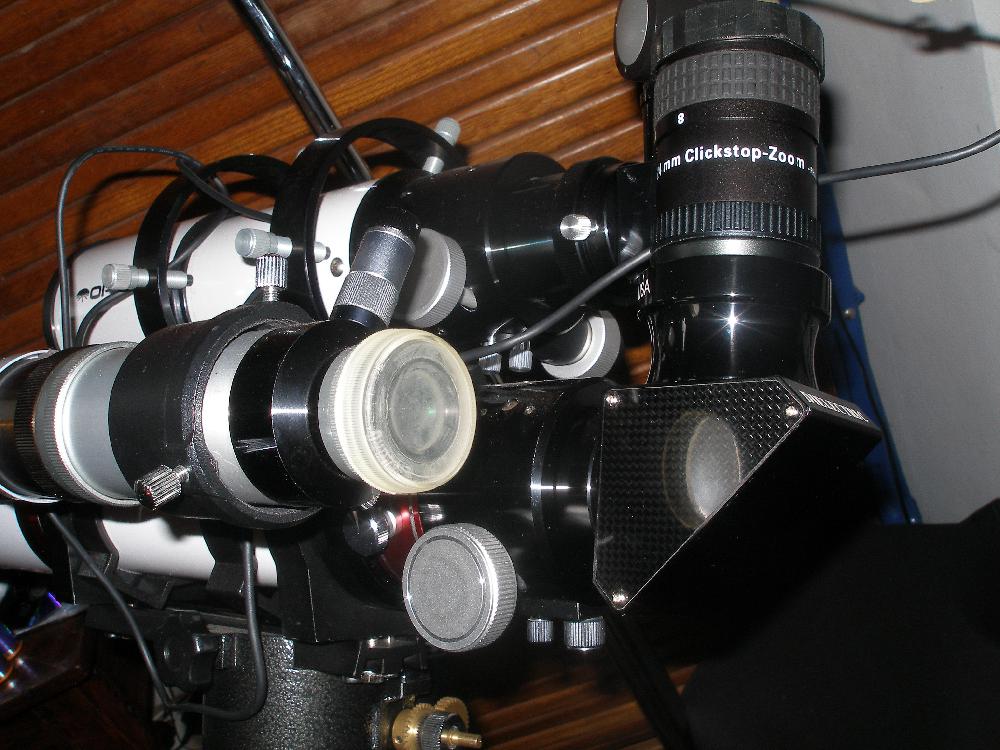

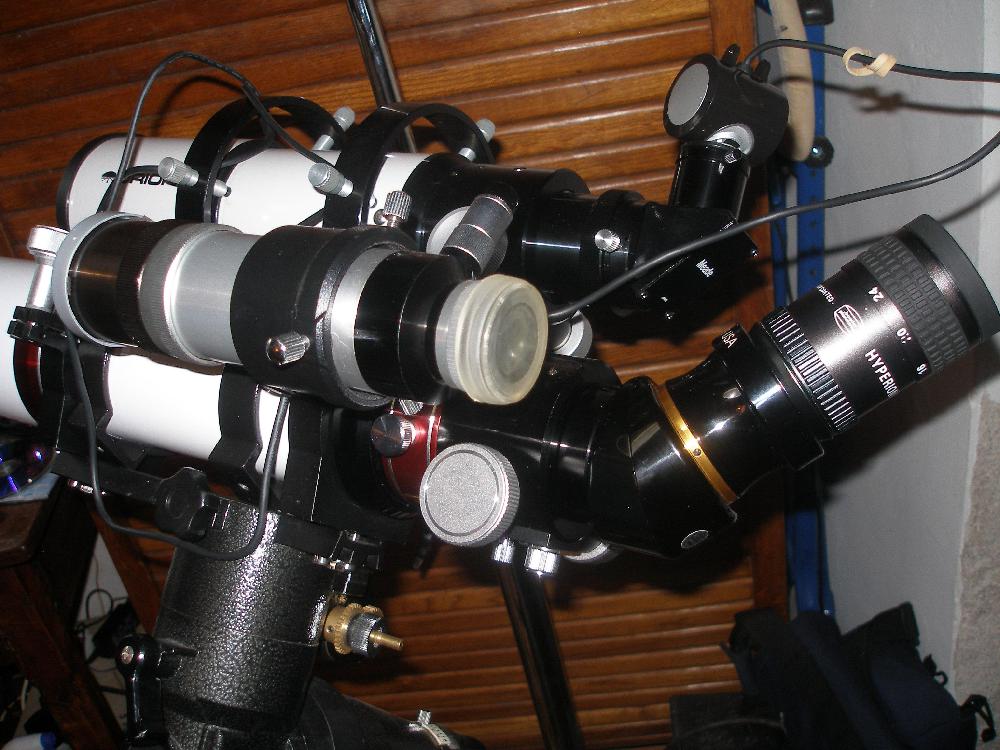

Sur cette lulu le PO est d'origine le RC est un William Optic Carbone 2" ou un redresseur terrestre Wiliam Optic 2".



Avec le redresseur c'est pire qu'avec le RC il me manque bien un bon cm voir peut être plus.



Le zoom est monté en 2" pour gagner les quelques mm de l'adaptateur du RC ou du Redresseur



Moi qui voulais me servir de cette lulu pour faire de l'ornitho je suis bien embêté



Fab

Modifié 27 septembre 2014 par Captain Flam

[starac]

Bonsoir,



Tu as la réponse: si le zoom marche bien sur la lulu de guidage ... c'est le tube de la Kepler ED ... pour 480mm de focale, je peux me tromper, mais je la trouve un peu longue sur la photo (même avec pare-buée sorti), notamment la partie porte-oculaire: alors est-ce qu'il est possible de trouver un porte-oculaire plus court qui s'adapterait à cette lunette?

N'y aurait-il pas une bague dévissable cachée quelque part sur le tube porte-oculaire? (je ne connais pas ce modèle).

J'ai un autre zoom que toi et effectivement, il n'est pas friand du tout de tirage optique

...

[yanbry]

Même sans renvoi coudé???



En tout cas, par rapport à un oculaire classique, le zoom requiert une plage en intrafocale plus importante.



Aucun souci sur mes lulus (même avec RC 2" et roue-à-filtre).

Par contre, pas possible d'avoir la MAP avec le LB T400!

J'ai essayé en "poussant" la collimation, toujours quelques millimètres qui manquent.



La soluce serait probablement un adaptateur 2" > 1/4 low profile, comme celui-ci:

http://www.teleskop-express.de/shop/product_info.php/info/p767_Baader--15A-2--Steckhuelse-auf-1-25----nur-1mm-optische-Baulaenge.html



Ou alors (tout simplement) laisser le zoom en 2" au lieu de 1 1/4"...

Perso ça ne m'arrange pas, vu que j'utilise principalement le zoom sur lunette avec roue-à-filtres 1 1/4".



Patte.



Pas de soucis de MAP non plus pour moi sur mes 80/500 (Equinox) et 100/900 ED avec un RC 2"



Aussi pour toi Pat, je suis un peu surpris, il n y a pas plus tard que vendredi soir encore, mon zoom (baader Mark III) passe très bien sur mon LB400

(Et ce à toute les focales du zoom, sans Barlow et monté en 31,75)



Bryan.

Modifié 28 septembre 2014 par yanbry

[astronome04]

Et avec une barlow? ca donne quoi?

Essaye de diaphragmer ton tube pour voir comment ca reagi

je pense que le probleme vient de la version de zoom, une ancienne:confused:

[Captain Flam]

j'ai fais tous les essais possible



le redresseur en 2" (ça marche pas)

le Rc en 2" (c'est limite mais c'est pas mal)reste 1mm avant le back focus

en direct (c'est bon)

le RC en 1.25" (c'est bon)

le redresseur en 1.25" (c'est bon)



Donc récapitulatif:

Celui dont j’espérai avoir le meilleur résultats (le redresseur WO en 2") ne fonctionne pas



Reste à faire un essai sur ma lulu Orion 120ed et si il ne fonctionne pas je le revend



C'est Pierre qui va être content depuis le temps qu'il cherche un redresseur WO en 2" (il va se reconnaitre on a déjeuné ensemble le jour ou je lui ai acheter son PO WO pour mon SC).



Fab

[Chtit Bilou]

Bonsoir !



...Moi qui voulais me servir de cette lulu pour faire de l'ornitho je suis bien embêté ...



Il se peut que le zoOm marche dans ce cas-là, ce n'est pas une mise au point à l'infini !



Sur mon ancien scope (un LightBridge 10" à f/5), le Baader passait super bien et a été un fidèle compagnon sous les cieux étoilés. Par contre, sur le nouveau (Sumerian à f/4.6), il ne passe plus ... Tant pis, j'ai acheté de nouveaux oculaires ! :be:



Il doit exister une Barlow Baader faite pour ce zoOm, il faudrait la tester, non ?



Bon ciel !

[Captain Flam]

c'est le cas je compte acheter la barlow spécifique courant novembre
