Alimentation 12V/6V

[eugine]

Bonjour les astrobricolos.



Je vous présente mon projet d'alimentation mixte 12V/6V.



Pourquoi 6V ? Parce que j'ai une Skyview Pro motorisée double axe et que l'alim de celle ci est en 6V.



Mon projet est de partir d'une petite batterie 12 8Ah que j'ai déjà et de pouvoir alimenter aussi une future résistance chauffante, viseur polaire ou PC plus tard.



Voici mon schéma. Bien sur la 8Ah ne sera pas suffisante pour alimenter le PC je prévois juste le cas pour le futur. Considérez que la partie 19V n'existe pas.



Je pense acheter un petit convertisseur a découpage sur le net pour baisser de 12 à 6V ainsi qu'un petit voltmètre.



La résistance chauffante pour mon C8 fera dans les 14W. je laisse une sortie supplémentaire en 12V et 6V (éclairage viseur polaire par ex).





Pas d'incendie en vue ?



Le fusible de 5A n'est il pas un peu costaud ?

[eugine]

D'aprés votre expérience pour les connecteurs 12v que vaut-il mieux ?



Allume cigare (plus universel ?)

XLR (fiable et réutilisables + tard)

Speakon

Chinch (RCA) ?



Pour le 6V je pense mettre des jacks d'alim de base c'est pas grave si mon suivi est stoppé quelques minutes (ou RCA).



En tout cas différentes du 12V !



Sinon au feu !!!!!

[arthuss]

RCA

ou XLR mais c'est plus gros. Les petites XLR sont pas évidents à souder dans les sections de fils sont importantes.



Jm

[eugine]

RCA

ou XLR mais c'est plus gros. Les petites XLR sont pas évidents à souder dans les sections de fils sont importantes.



Jm



Bonne info ça je comptais justement m'orienter vers des xlr mini.



Ce sera surement rca car les xlr ont l'air un peu gros aussi.



Merci

[F6GIR]

Bonjour

J'utilise des socles et des fiches Din 5 broches 45° à verrouillage .

2 pins pour le moins , 2 pins pour le plus , le pin du milieu n'est pas utilisé.

Connexions protégées avec de la gaine thermo rétractable

Avec ce système aucun risque d'inversion de polarité mais c'est plus cher qu'une cinch

[denis-mgt]

bonsoir

Un fusible rapide de 400 mA pour t'on alimentation.

ci t faut des fusibles ou composant electronique il y a le stock a la maison

Modifié 12 octobre 2014 par denis-mgt

[eugine]

Salut Denis.

Merci pour ta proposition.

Il va me falloir 3/4 resitances et 2 ou 3 leds dia 3.

[eugine]

C'est une idée mais j'aime pas trop les DIN on sait jamais dans quelle position les enfoncer. pour les anciennes prises clavier souris PS/2 j'ai toujours peur d'abimer les pins tout fins.



.

Bonjour

J'utilise des socles et des fiches Din 5 broches 45° à verrouillage .

2 pins pour le moins , 2 pins pour le plus , le pin du milieu n'est pas utilisé.

Connexions protégées avec de la gaine thermo rétractable

Avec ce système aucun risque d'inversion de polarité mais c'est plus cher qu'une cinch

[denis-mgt]

salut tu as une fule de possibilités tout dépend de ce que tu veux faire plus tard fiche RCA bien pratique

[OrionRider]

Petit commentaire concernant la résistance: 14 watts c'est énorme!



Pour te donner une idée, sur ma lunette-guide de 80mm j'ai enroulé du fil nichrome autour de la zone de l'objectif pour éviter la buée. J'ai fait pareil pour le miroir primaire du télescope, le secondaire, le correcteur de coma et le laser vert (qui n'aime pas le froid).



Chaque résistance est alimentée par un module 'Buck' DC/DC réglable (<1€ pce): http://www.ebay.fr/itm/5Pcs-DC-DC-3A-Buck-Converter-Adjustable-Step-Down-Power-Supply-Module-LM2596S-/111426966344





J'ai réglé le voltage pour consommer à peu près 160mah en 3V, ce qui me donne à peu près 1/2 watt par résistance.



Depuis, plus jamais de buée ni de givre.



En fait les optiques ne doivent pas être 'chaudes'. Un différence de quelques degrés suffit largement pour éviter la buée.

Le risque de chauffer trop, c'est de créer de la turbulence instrumentale ou même des contraintes de dilatation.

Sur mon setup quand on met le doigt sur la résistance on ne sent même pas qu'elle chauffe, et pourtant ça suffit.





Concernant ta batterie: 8Ah c'est beaucoup trop peu! Les batteries au gel perdent rapidement de leur capacité et supportent mal le froid. Avec 8Ah tu ne tiendras même pas la moitié de la nuit. Une 45Ah de voiture serait plus indiquée.



Pense aussi à utiliser un câble de section suffisante (2,5mm²) et assez court entre la batterie et le matos pour limiter la chute de voltage.

Modifié 13 octobre 2014 par OrionRider

[eugine]

Salut Orion



La valeur de 14W je l'ai trouvée ici. C'est un compil de différentes données fabricants (Kendick...). Que j'ai recoupé avec d'autres infos (20W; 2W par pouce...).





Tu as surement raison mais 14W sera un maximum puisque moi aussi j'ai commandé un système de contrôle sur la baie.

Mais c'est un variateur de fréquence (PWM) comme les controleurs du commerce (chercher LED dimmer 12V).



Au pire je peux réduire de moitié la puissance et couper ensuite si c'est pas suffisant.



Ce n'est pas une batterie au gel mais une lithium polymère peu sensible au froid malgré la rumeur.



Avec la resistance + le suivi je vais etre dans les 1,8A max ce qui me permet environ 4h.



Pour moi ça me suffit. Sinon je peux en ajouter une deuxieme batt en parallele pour 16Ah.



Bonne info les 2.5mm2, j'allais utiliser + petit.



Merci pour tes conseils.



Fabien

[fredericcreusot]

salut tu as une fule de possibilités t



Tiens, Johnny est passé par là

[eugine]

sur ma lunette-guide de 80mm ..., ce qui me donne à peu près 1/2 watt par résistance.



Si je prends tes données:

On cherche a chauffer une surface (et pas un diamètre comme ds le tableau + haut)



donc pour 80mm et 1/2 W:



Soit une surface de 3.14x40x40 = 5024mm2



pour mon C8:

200mm 3.14x100x100 = 31400mm2, soit 6 fois plus env.



Je serai a 3 ou 4 W.



Je sais plus du coup...

Je pense que je vais partir sur 8 W et je couperai du fil pour monter en puissance s'il le faut.

[eugine]

Bonsoir.



Voici mon projet plus finalisé.



J'aurai la possibilité de connecter une alim en 220V à la maison.





Pendant que j'étais en vacances j'ai recu les elements commandés sur ebay: le dimmer, et le voltmetre. Plus que quelques composants a choisir et j'aurai tout pour terminer.



La boite est une récup de mon portail electrique, les cables en 2,5 restent de la construction de ma maison.





a+

[denis-mgt]

Il va te faloir une cellue RC sur le relais

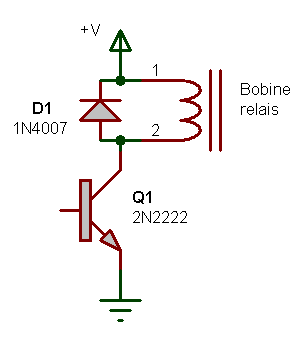

Protection de la commande d'un relais électromécanique

1 TRANSISTOR 2N2222

1 DIODE 1N4007

----------------------------------------------------------------------------------------------

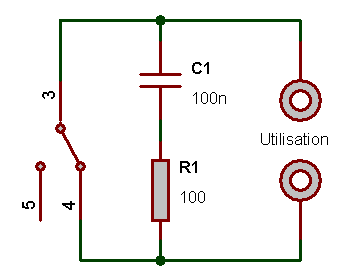

Cellule RC

Protection des contacts d'un relais électromécanique

une cellule RC série étant cependant conseillée

CONDASATEUR 100 nF

RESISTANCE 100 ohms

COMPOSANT OFFERT

Modifié 3 novembre 2014 par denis-mgt

[denis-mgt]

si ton relai n'est pas déjà protégé à l'origine

[eugine]

si ton relai n'est pas déjà protégé à l'origine



Ah d'accord. Je ne savais pas que c'était nécéssaire.

On en rediscutera de vive voix.



Bonne soirée.
