quelle resistance en ohms pour resistance chauffante.

[francois-du-57]

hello je voudrais savoir quelle résistance en ohms je doit utilisé pour me fabriqué une résistance chauffante pour mon chercheur et ma lulu.

les plus petite que j'ai en stock sont des 1k ohms et 4,7k.

j'ai déjà acheté tous ce qui fallais (câble, prise allume cigare, ruban adhésifs, et tapis de sol pas trop épais.

[Qorche]

Bonjour,



la puissance délivrée par des résistors c'est l'effet Joule :

P = R I² = U² / R.

U est la tension (en V), I l'intensité (en A) et R est la résistance (en ohms).



Pour un allume-cigare, faut voir la tension de sortie, il me semble que c'est généralement du 12 V.



La question est donc de savoir de quelle puissance de chauffage tu as besoin, afin de dimensionner l'installation électrique. Les infos ici et là pourraient t'intéresser. Voire même cette page si tu n'as pas peur de l'anglais.

les plus petite que j'ai en stock sont des 1k ohms et 4,7k.

C'est plutôt élevé comme résistance, tu pourrais cependant t'en sortir avec un montage en dérivation.

Modifié 14 octobre 2014 par Qorche

[francois-du-57]

hello Qorche sur les liens que tu as mis c'est un peu ce que je veux faire ,pour ce qui est des résistances que crois que ce ne sont de quart de watt.

[stefg1971]

hello Qorche sur les liens que tu as mis c'est un peu ce que je veux faire ,pour ce qui est des résistances que crois que ce ne sont de quart de watt.



c'est la puissance maxi, de toute façon tu en seras assez loin vu le nombre de résistances que tu dois brancher en dérivation.

Apparemment il te faudrait une puissance de l'ordre de 3 W soit une résistance de 50 ohm si tu alimentes en 12 V

Il te faut brancher 20 résistances de 1kiloohm en dérivation.

Modifié 14 octobre 2014 par stefg1971

[manu41]

Tu peux aussi faire une résistance avec du fil résistif



http://www.astrosurf.com/d_bergeron/astronomie/Bibliotheque/Chauffe_oculaire/chauffe_oculaire.htm

[Zoolook]

Ah françois, toi aussi tu regardes du côté des résistances chauffantes ? Ca doit être le temps qui nous presse à penser à ça



Perso je projette de me faire un contrôleur de point de rosée à base d'arduino (ça je ne maîtrise pas trop mal, ça m'amuse)... je suis en train d'étudier le truc. Mon choix va probablement se porter là dessus pour la résistance : http://www.conrad.fr/ce/fr/product/421201/Fil-resistif-Isachrom-60-resistance-du-fil-05-mm-longueur-10-m

Par contre je galère un peu à trouver le bon capteur d'humidité, je n'y connais rien.

[francois-du-57]

bjr a tous de ce que j'ai plus voir ,il ya pas mal de solution applicable .

j ai calculer la longueur du bandeau serais de 34cm de long ce qui ferais le tours du pare bué de la lulu .et pour le montage je vais un peux m'inspiré de celui si .



http://www.astrosurf.com/jpbousquet/resistances.htm

[Bottles74]

salut tous



J'ai trouvé ça pas trop onéreux au cas ou, je ne sais pas si ça peut faire http://www.conrad.fr/ce/fr/product/189204/Feuille-de-Chauffage-60X47mm-Thermo?ref=searchDetail



Jérem

[F5RRR]

http://www.tetesenlair.net/dossier_lien.php?id=13

J'ai mis 30 résistances de 330 ohms de 2watts en parallèles cela donne une puissance de 13 watts sous 12v puis un régulateur du site nommé en tête

Garantie 0 humidité sur les Lunettes de 80

Bon c'est beaucoup mais comme je regule pas de soucis



Éric

[Fred_76]

13 W sur 80 mm ! Tu peux aussi faire chauffer le café avec ça !!!

[francois-du-57]

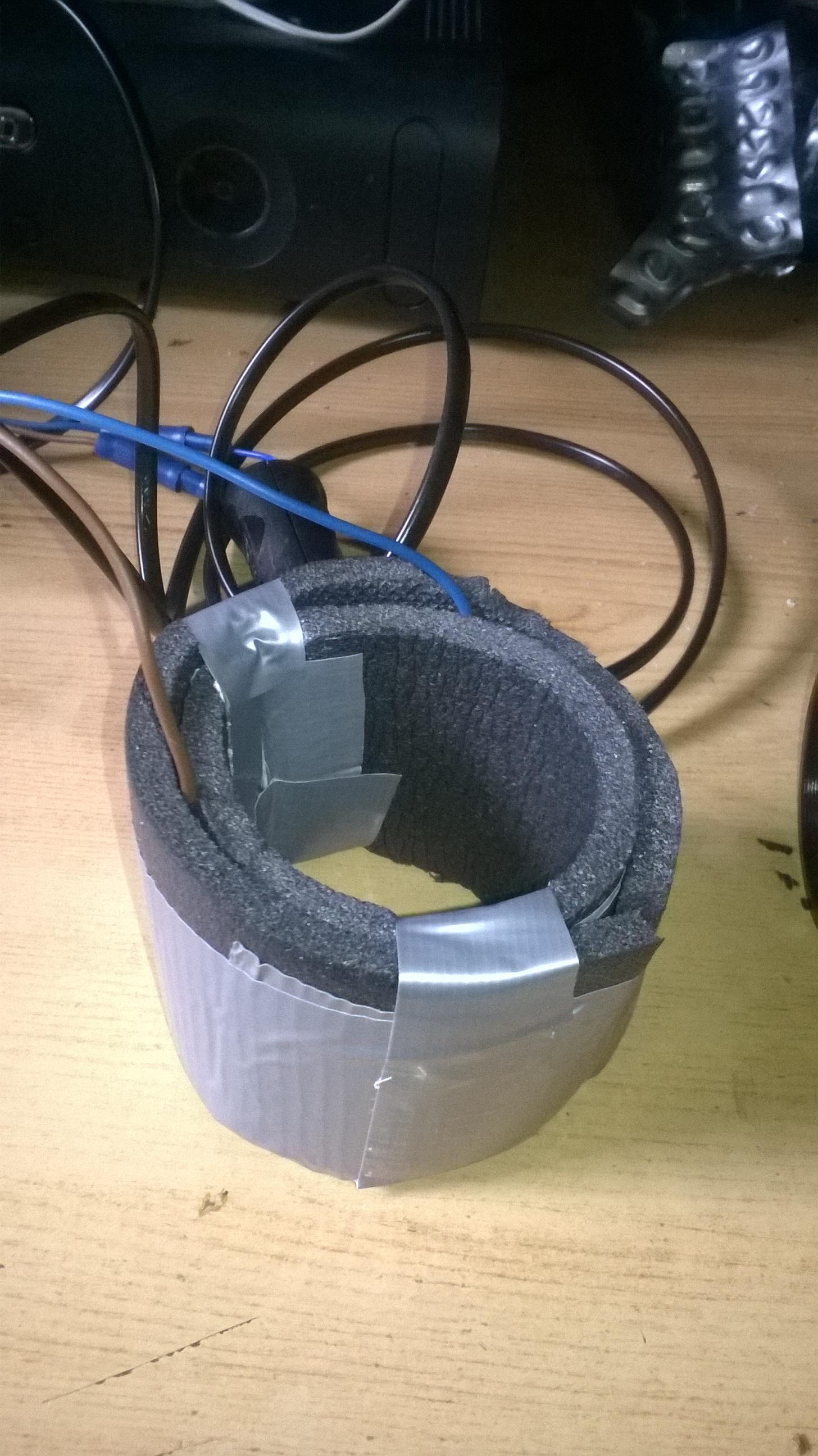

bjr a tous voila ce que cela donne ,c'est un petit bricolage vite fais avec 4 résistances de 1k ohms.j"ai senti un peu de chaleur au niveau des point de soudure.



[Captain Flam]

pas mal

[maire]

13 W sur 80 mm ! Tu peux aussi faire chauffer le café avec ça !!!



Ah ça oui! Et du cappuccino! J'ai 1,5W sur un miroir secondaire de newton de 80 mm de petit axe (en gros 100 Ohms) sous 12V et cela fonctionne très bien. Avec 5 résistances de 27 Ohms en série cela fonctionne très bien par exemple.

[francois-du-57]

hello si mais calcule son bon j'ai 1 watt . en résistance.

[F5RRR]

Oui j'ai volontairement mis plus de puissance

Mais je regule à 40% avec le régulateur

Éric

[francois-du-57]

salut Eric et tu régules ta puissance avec quoi.

en passant je viens de m'acheter un 756pro

[F5RRR]

Salut

Je regule avec le montage du lien tête en l'air cité sur le message un peu plus haut

J'ai réalisé ce montage à 4 voies

Éric

[francois-du-57]

hello ,si je mais 8 résistance de 100 ohms en 2 watts (en série) es que cela ne serais pas un peux trop puissant.

[stefg1971]

hello ,si je mais 8 résistance de 100 ohms en 2 watts (en série) es que cela ne serais pas un peux trop puissant.



Encore une fois : oublie l'indication 2 W, ce qu'il faut surtout savoir c'est quelle sera la tension ?

Si c'est 12 V et que tu les branches en série :

R = 800 ohm et donc la puissance dissipée P = U²/R = 12²/800 = 0,18 W !! Un peu trop faible



Par contre on ne parle pas beaucoup du matériau qui doit enrober ces résistances, il me semble que c'est au moins aussi important. Si la puissance se dissipe très vite (grande conductivité thermique) du coup on est obligé de chauffer davantage qu'avec un matériau plus isolant.

Modifié 15 octobre 2014 par stefg1971

[francois-du-57]

comme matériaux isolant j'utilise du tapis de sol comme montré sur la photos plus haut.

[francois-du-57]

sinon il me reste un peux de résistance en 4,7k en quart de watts.

[stefg1971]

comme matériaux isolant j'utilise du tapis de sol comme montré sur la photos plus haut.

ça me parait un bon choix

[stefg1971]

sinon il me reste un peux de résistance en 4,7k en quart de watts.



ça parait élevé, il va falloir en monter un sacré nombre en parallèle...



Plutôt celles de 1 kilo (revoir mon calcul plus haut) mais le fil résistif me paraissait une bonne idée

[francois-du-57]

quand je mais 4,7 je veux dire 4700 ohms

[francois-du-57]

pour la tension je peux passer de 12v;13,8;15 a 24v en jouant sur un variateur....

[stefg1971]

quand je mais 4,7 je veux dire 4700 ohms



j'avais bien compris

[francois-du-57]

j'en possèdes 22 je vais voir pour les mettre en série ....

pour le fil mon vendeur en composant n'en avais plus et il ne vas pas en commander de si tôt. car il arrête de commander ....

[F5RRR]

François que veut tu réchauffer ?

Pour tes 4k7 en séries c'est pas jouables et en parallèles tu auras presque rien en puissance

Il faut des faibles valeurs ohmiques

Pour tes résistances de 100 ohms si tu en branches 5 en parallèles tu a sous 12v environ 7,2 watts , si tu en met 8 tu a 12 watts puis après tu regule et tu est tranquille

Éric

Modifié 15 octobre 2014 par F5RRR

[Fred_76]

quand je mais 4,7 je veux dire 4700 ohms



Du mais pour faire des popcorns ???

[Fred_76]

Pour la puissance à installer, j'avais calculé la formule suivante en faisant une régression linéaire des puissances préconisées par Kendrick :



P(Watt) = 0,055 x Dia (mm) + 0,75



Ca marche pour les lentilles et les lames de fermeture, c'est une valeur max.



Pour les miroirs secondaires, on a :



1 à 2 W : miroirs < 70 mm (grand axe)

2 à 3 W : miroirs de 70 à 140 mm (grand axe)

3 à 4 W : > 140 mm (grand axe)

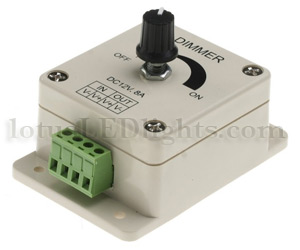

Pour le variateur, on trouve des variateurs PWM pour pas cher sur eBay (chercher LED dimmer) : http://www.ebay.fr/sch/i.html?_nkw=led+dimmer



Modifié 15 octobre 2014 par Fred_76
