quelle resistance en ohms pour resistance chauffante.

[francois-du-57]

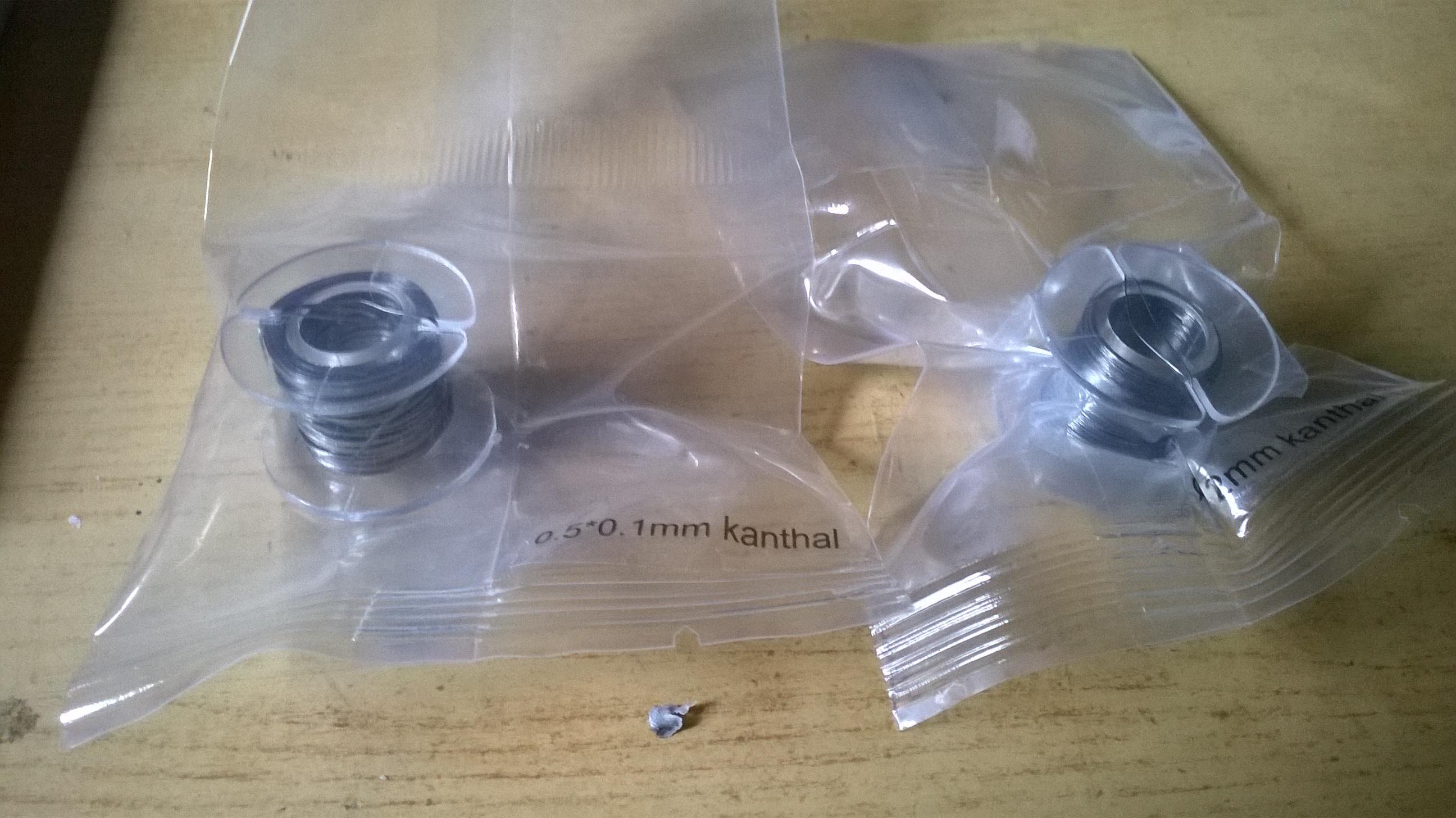

hello reçu ce jour les 20metre de fil pour résistance dont voici une photo;

j'attend encore les scratch les dimmer, pour me lancer dans la fabrication artisanal de résistance chauffante .



[Stef N.]

Hello,

alors si je me plante pas dans mes calculs, 5 fils montés en parallèle vont diviser la tension d'entrée (de 12V) par 5. Soit 2,4 V par fil.

Si tu as des fils de 30Ohm par mètre (sans parler des 45 Ohm) d'environ 30cm chacun, tu vas avoir une puissance de 0,6 watts par fil.. Ca va rien chauffer du tout.



En revanche si tu prends un seul fil 30 ohm continu de 1m entortillé dans ta bande de 35 x 5 , avec 12v d'entrée tu vas obtenir un peu moins de 5w, ce qui doit être suffisant pour une lunette de 80mm.



Enfin bref, les calculs (et les mesures à l'ohmmétre) sont à faire et à refaire avant de commencer à souder :-)

PS : Si les fils achetés sont bien des 30 et 45 ohm / m

[francois-du-57]

hello voici le site si tu veux voir le fil que j'ai acheté:



http://www.ciga.fr/cd-724-consommable

[Stef N.]

Merci, C'est quoi ce site ? Pour fabriquer des clopes électroniques ?

[francois-du-57]

Merci, C'est quoi ce site ? Pour fabriquer des clopes électroniques ?



hello oui

[francois-du-57]

hello hier petit test sur le fil ,j'ai réussi a mettre 4 mètre de fil sur 33cm ,ce qui fais 180ohms, sa chauffe bien ,plus qu'a mettre un régulateur ......

[F5RRR]

180 ohms sous 12v te donne 0,8 watts

Y a pas un problème de mesure

Éric

[Stef N.]

Eric a raison :

En supposant une Résistance de 4 m de fil à 45 ohm par metre = (400/100)x 45 = 180 Ohm

Puissance (à 12v) = 12x12 / 180 = 144/180= 0,8 Watts.. Ca doit pas chauffer beaucoup !

[samleminou]

bonjour, pour mes résistances, j ai prévu max 1 watt par cm de diamètre, soit 20 w pour un un C8 etc....

j ai ensuite mis le tout sur un boitier régulateur picastro pour doser au mieux.

ça fait un an que s’utilisent certaines sans aucun prob



0.8 watts ça me semble très très léger ....

[eugine]

Attention avec le montage ci-dessus de fil resistif.



Comme cela en parallele la resistance est divisée.



C'est en série que les resistances s'additionnent.



Crdt

[pierretesson]

j'ai pas encore mon c11 que je m'interesse deja a ce petit bricolage j'adore bricoler l'electronique

vous pensez qu'il faut combien de W pour un C11? 1W/cm donc 30W ?

si je fais un montage en parallèle avec 5 bande de 95cm

chaque bande devra faire 6W

donc je fais 12v/5 =2.4V/fil

2.4²/6w = 0.96 ohm



donc il me faut du fil résistif qui fait environ 1 ohm/m c'est bien ça?

jai pas l'impression que ce soit bien ca !

édit

ou alors plus ya long moins ça chauffe !

du-coup vaudrait mieux faire un seul fil de 2 metre de 2.5 ohm/metre comme ca http://www.conrad.fr/ce/fr/product/429015/Fil-rsistif-constantan-rsistance-25-m-du-fil-05-mm-longueur-5-m?ref=searchDetail

soit 5ohm

12²/5

144/5 = 28,8 W putain J'AI COMPRIS !!! mdr

Modifié 2 novembre 2014 par pierretesson

[F5RRR]

Non à chaque borne de tes fil tu auras 12v et non 5

Éric

[francois-du-57]

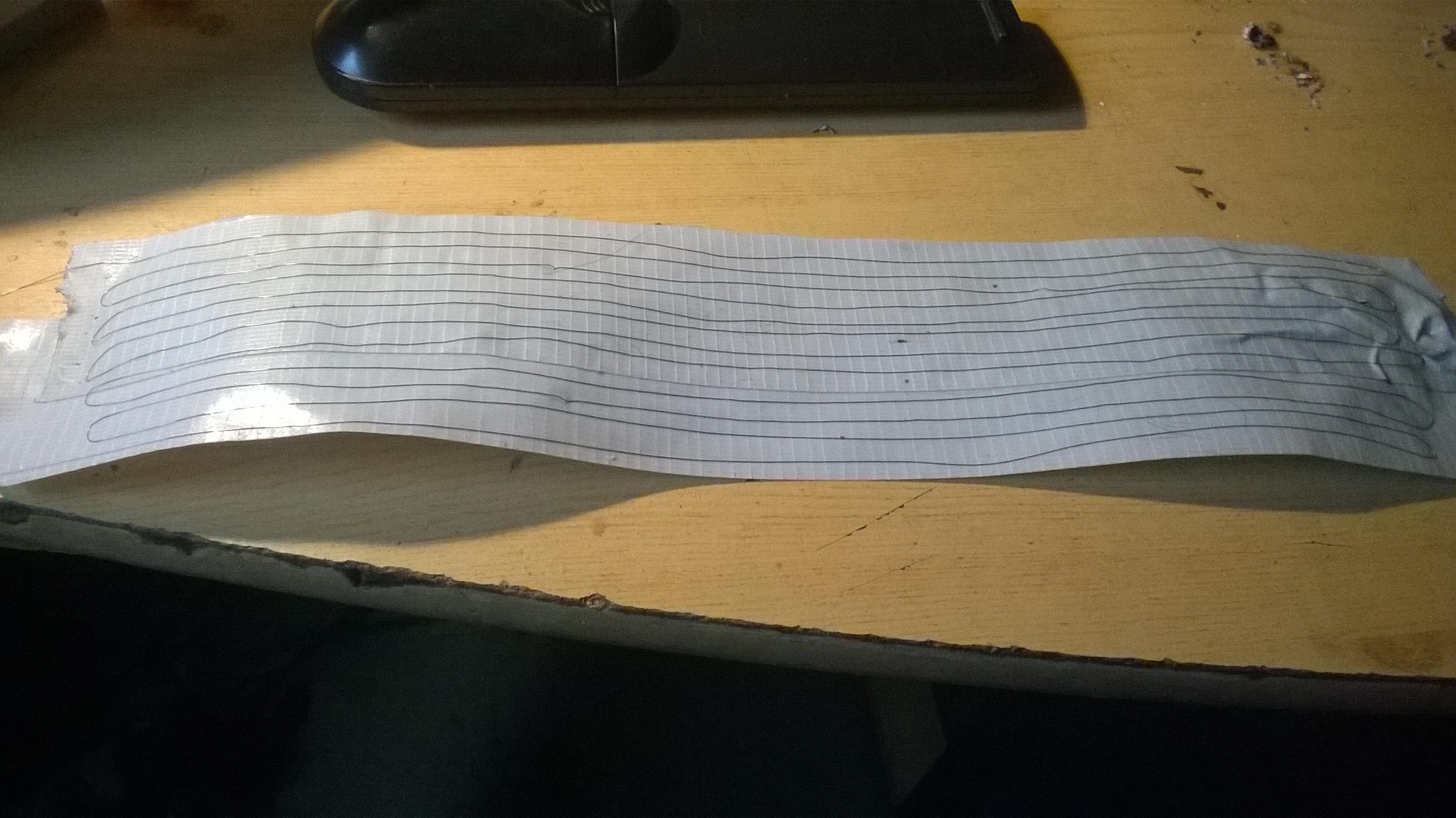

hello voici une image de la résistance mise en place sur du ruban adhésif

le fil est du kandhal qui sert normalement a chauffé l'E-liquide des cigarette electronique......



[Stef N.]

Ah Oui, merci Eric donc en parallèle c'est la résistance qui est divisée, et non la tension ? Attention à la surchauffe donc !



Pierre en tout cas ton calcul est bon pour le montage avec 1 seul fil en série, sauf que pour un C11 (280 mm de diamètre je crois ? ) 20 W doivent suffire non ?

[Stef N.]

hello voici une image de la résistance mise en place sur du ruban adhésif

le fil est du kandhal qui sert normalement a chauffé l'E-liquide des cigarette electronique......



Beau travail Francois, tu ne crains pas que le ruban adhésif fonde (ou ramolisse) si celui ci est en plastique ?

[francois-du-57]

Beau travail Francois, tu ne crains pas que le ruban adhésif fonde (ou ramolisse) si celui ci est en plastique ?



hello ,je ne pence pas j'ai effectuer des test a l'air pendant 3h hier et sa c'est bien passé ,il me reste a mettre une feuille alu sur l'autre face et du tapis isolant ,j'attend plus que le dimmer pour réguler le chauffage.

[F5RRR]

Les résistances en parallèles c'est pas divisé c'est 1/R = 1/R + 1/R ........

Ex si tu as 3 résistances de 10 ohms

1/R = 1/10 x 3 = 0,3

1/0,3 = 3,33 ohms

Sous 12 v 12au carré / R

144 / 3,33 = 43 watts

Reste plus qu'à trouver ta bonne valeur ohmiques

Éric

[pierretesson]



Pierre en tout cas ton calcul est bon pour le montage avec 1 seul fil en série, sauf que pour un C11 (280 mm de diamètre je crois ? ) 20 W doivent suffire non ?





yes merci oui il fait 280 mais a mon avis l’extérieur du tube doit faire 300

[F5RRR]

Cela fait 1 mètre au périmètre donc un fil resitif de 10ohms par mètre cela va te donner sous 12v

Une puissance de 14,4 watts environs mais attention 1 seul tour sinon ta puissance va pas être bonne

Ou alors 2 fil de 10ohms par mètre en parallèles cela te donnera environ 28watts sous 12v

Éric

Modifié 3 novembre 2014 par F5RRR

[pierretesson]

Cela fait 1 mètre au périmètre donc un fil resitif de 10ohms par mètre cela va te donner sous 12v

Une puissance de 14,4 watts environs mais attention 1 seul tour sinon ta puissance va pas être bonne

Ou alors 2 fil de 10ohms par mètre en parallèles cela te donnera environ 28watts sous 12v

Éric



ok merci

[pierretesson]

En effet c'est du bons sens en dérivation toutes les résistances partent de 12v !

Ducoup je vais me faire 2 lignes de 15 ça devrait suffire! Merci

[samleminou]

mon choix ;la propo de F5RRR =2 fils de 10 ohms en Parallèle soit 5 ohms

28 watts pour le C11, et c est parfait, tu peux y aller sans crainte le résultat est efficace

[francois-du-57]

hello j'ai reçu ce jour le dimmer commander sur eBay, je voulais savoir combien de résistance chauffante je pouvais mettre déçu..

[francois-du-57]

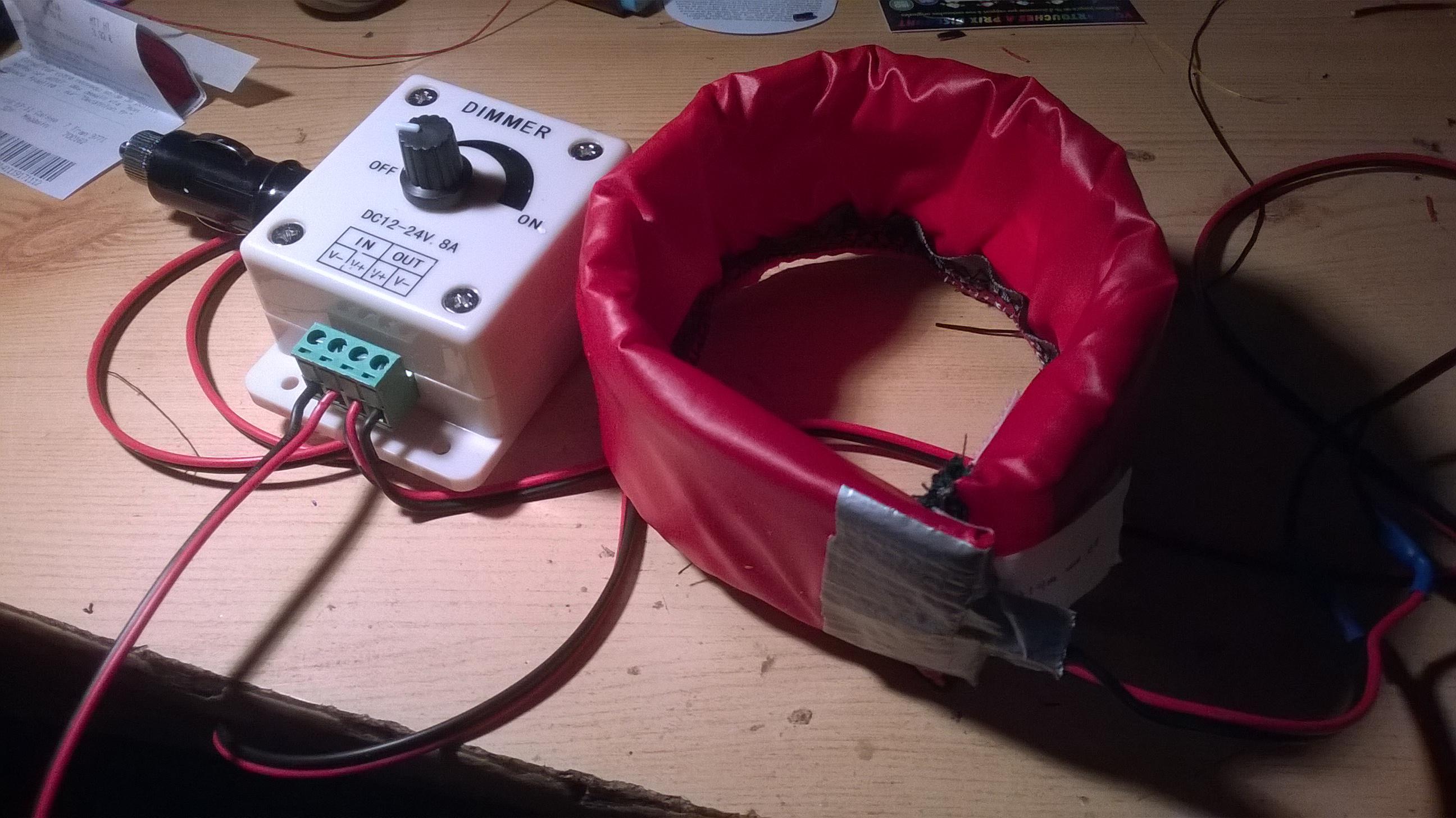

hello voici la photo de ma résistance pour ma 80ed



[Stef N.]

Beau travail, surtout si ca fonctionne !

[francois-du-57]

Beau travail, surtout si ca fonctionne !



hello, merci ; tester a nue pour voir en condition réel faudra attendre que ce soit dégager. En tous cas sa chauffe bien et je régule avec le dimmer.

j ai fais la même pour le chercheur ....

le tissus rouge est imperméable...

maintenant il faut que je vois si je peux brancher les 2 sur le dimmer ....

[francois-du-57]

Je n'aime pas les trucs avec des piles. Les piles tombent toujours en rade quand justement, il ne faut surtout pas qu'elle tombent en rade, et l'expérience montre que c'est justement à ce moment qu'on découvre avec effroi... que la boite de piles neuves est vide !



hello Fred j'ai reçu le dimer sans fil sa marche bien je peut commander a + de 10 mètre en vision dégagé. En teste j'avais mis une led blanche.et avec la télécommandes tu allumes et tu fais varie l'intensité.

[francois-du-57]

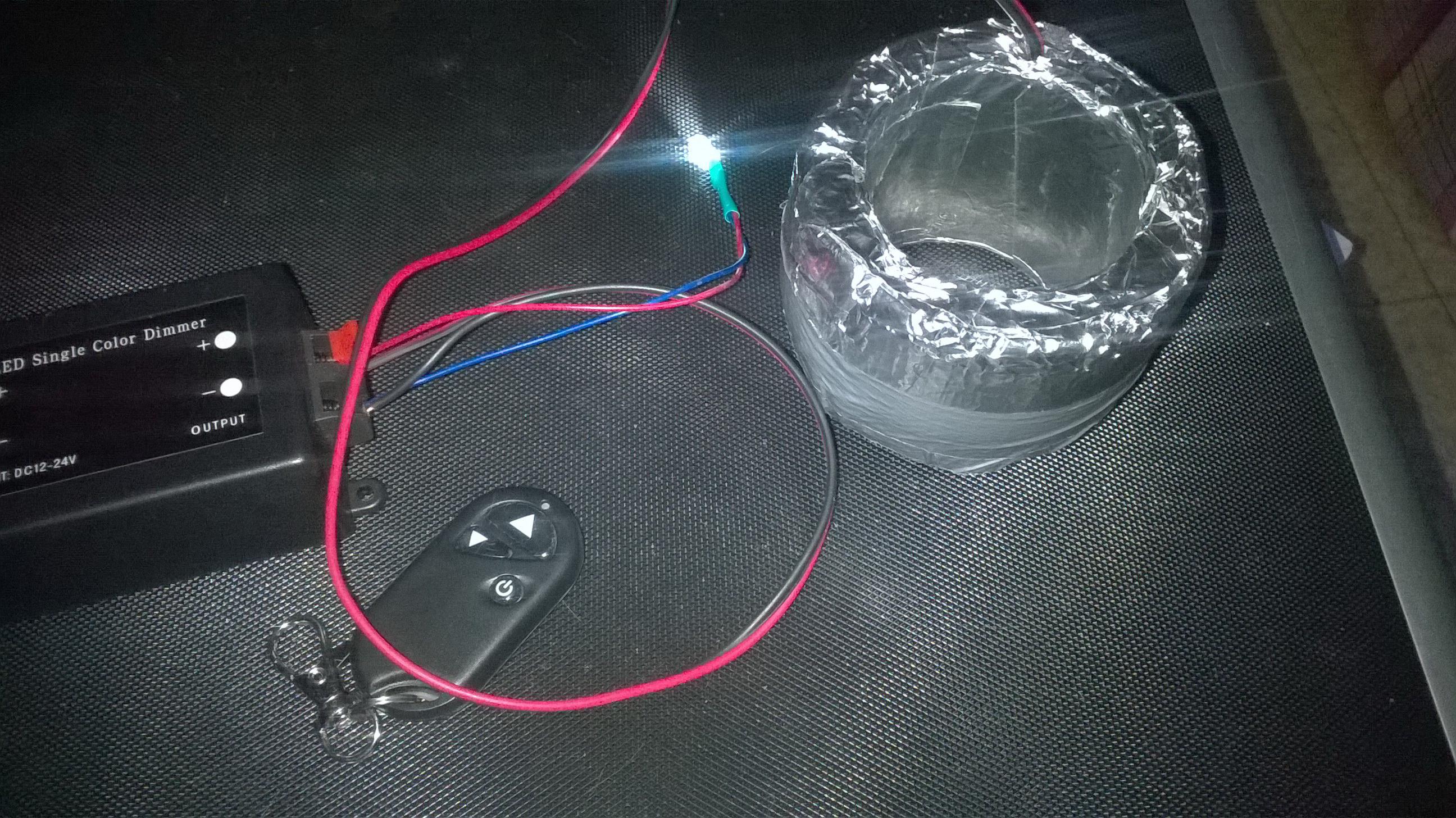

voici ma dernière réalisations



la led est juste la pour le contrôle et fonctionnement du dimmer.

la résistance et composé de 11 résistances de 100 ohms qui font le tour d'un tube carton enrobé dans du ruban adhésif alu et renforcé et du tapis en mousse pour l'isolation .

a pleine puissance je peux tenir un café au chaud dans sa tasse (mais c'est pas le but premier).

Modifié 3 décembre 2014 par francois-du-57

[Stef N.]



voici ma dernière réalisations



la led est juste la pour le contrôle et fonctionnement du dimmer.

la résistance et composé de 11 résistances de 100 ohms qui font le tour d'un tube carton enrobé dans du ruban adhésif alu et renforcé et du tapis en mousse pour l'isolation .

a pleine puissance je peux tenir un café au chaud dans sa tasse (mais c'est pas le but premier).



et ben.. ca c'est du bricolage.. chapeau.

[francois-du-57]

et ben.. ca c'est du bricolage.. chapeau.



MERCI:be:
