Modification alimentation QHY8

Alimentation en 12v sur batterie.



Montage: survolteur 12v 24v; LM804it5.0 (régulateur 5v 2A) pour alimentation arduino avec schield lcd 16x2. Affichage température extérieur du peltier + la consigne de temperature, pour une régulation du module peltier.

schéma et montage suivra.

Modifié 25 octobre 2014 par denis-mgt

[denis-mgt]

1er partie

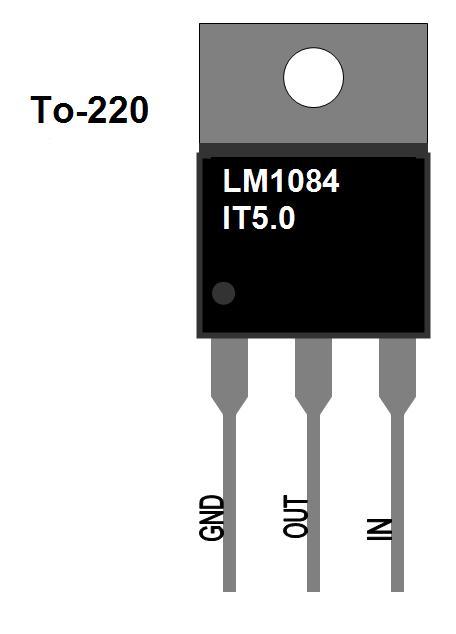

Attention au polarité du régulateur LM1084IT5 5v5a (sur le Schémas régulateur 78S05 5v2a)

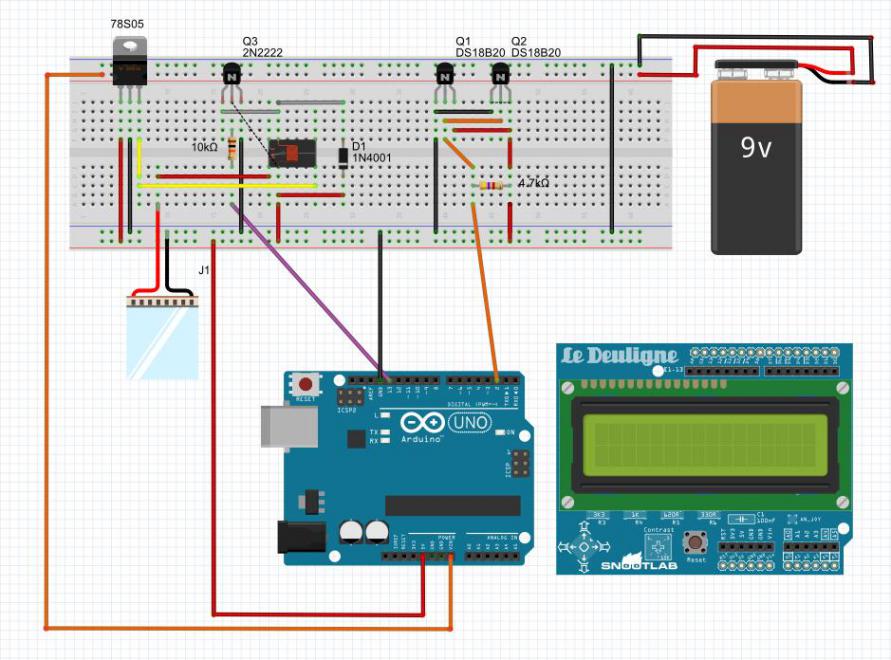

Schéma montage arduino uno avec schield LCD

Régulation température CCD

Modifié 15 novembre 2014 par denis-mgt

[denis-mgt]

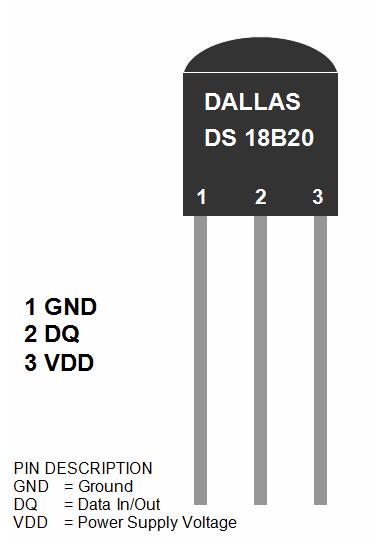

Sketch pour trouvée l'adresse des capteurs DS18B20



/*

Programme pour trouver l'adresse des sondes DS18B20

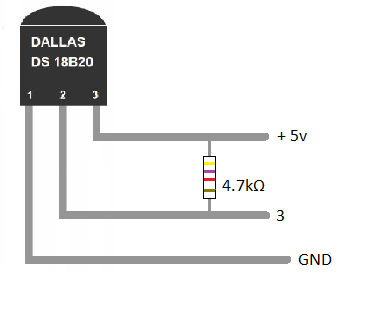

Raccorder la sonde sur la broche 3 et ouvrir le moniteur serie, vitesse serial 9600. l'adresse de la sonde s'affiche



*/

#include <OneWire.h>



OneWire ds(3); // connecter la sonde sur la broche 3



void setup(void) {

Serial.begin(9600);

discoverOneWireDevices();

}



void discoverOneWireDevices(void) {

byte i;

byte present = 0;

byte data[12];

byte addr[8];



Serial.print("Looking for 1-Wire devices...\n\r");

while(ds.search(addr)) {

Serial.print("\n\rFound \'1-Wire\' device with address:\n\r");

for( i = 0; i < 8; i++) {

Serial.print("0x");

if (addr < 16) {

Serial.print('0');

}

Serial.print(addr, HEX);

if (i < 7) {

Serial.print(", ");

}

}

if ( OneWire::crc8( addr, 7) != addr[7]) {

Serial.print("CRC is not valid!\n");

return;

}

}

Serial.print("\n\r\n\rThat's it.\r\n");

ds.reset_search();

return;

}



void loop(void) {

// nothing to see here

}



Modifié 14 novembre 2014 par denis-mgt

[denis-mgt]

Programme de fonctionnement



mise à jour le 14/11/2014



/*

Regulation de temperature CCD QHY8

Programme De :jojo heim



Raccordements:

Relai broche 13

Sondes broche 2



*/



#include "LiquidCrystal.h"

#include <OneWire.h>

#include <DallasTemperature.h>

#include <SPI.h>

#include "Wire.h"



LiquidCrystal lcd(8, 9, 4, 5, 6, 7);





int lcd_key = 0;

int adc_key_in = 0;

#define btnPlus5 0

#define btnPlus1 1

#define btnMoins1 2

#define btnMoins5 3



int Pel = 13;// sortie relai



DeviceAddress Temperature1, Temperature2 ;



#define ONE_WIRE_BUS 2 // sonde raccordée sur la broche 2



OneWire oneWire(ONE_WIRE_BUS);

DallasTemperature sensors(&oneWire);

DeviceAddress Probe01 = { 0x28, 0x13, 0x2A, 0xA8, 0x04, 0x00, 0x00, 0x72 }; // adresse a remplacer - sonde exterieur

DeviceAddress Probe02 = { 0x28, 0x71, 0x17, 0xA8, 0x04, 0x00, 0x00, 0xB7 }; // adresse a remplacer - sonde peltier









float settemp;

float compt;

float compt2;

int read_LCD_buttons()



{

adc_key_in = analogRead(0);

if (adc_key_in < 50) return btnPlus5;

if (adc_key_in < 195) return btnPlus1;

if (adc_key_in < 380) return btnMoins1;

if (adc_key_in < 555) return btnMoins5;

}





void setup()

{

pinMode (Pel,OUTPUT);

sensors.begin();

sensors.setResolution(Probe01, 10);

sensors.setResolution(Probe02, 10);



lcd.begin(16, 2);

lcd.setCursor(3,0); //Place du curseur ecran LCD positions 3

lcd.print("QHY8 Fresh"); //peut être remplacer au lieu de "QHY8 Fresh" par "Canon Fresh" ...

lcd.setCursor(4,1); //Place du curseur ECRAN LCD position 4

lcd.print("Mogenot D."); //peut être remplacer au lieu de "Mogenot D" par "ce que vous voulez"

delay(4000);

lcd.clear();



}



void loop()

{

int temp1 = sensors.getTempC(Probe02);

sensors.requestTemperatures();



lcd.begin(16, 2);

lcd.setCursor(0,0);



lcd.print("E:");

printTemperature(Probe01);



lcd.print(" ");

lcd.print("P:");

printTemperature(Probe02);



lcd.setCursor(1,1);

lcd.print("Cons: ");

lcd.print(settemp);



if (settemp < temp1 )

{

digitalWrite(Pel,LOW);

lcd.print (" on");

}



else

{

digitalWrite(Pel,HIGH);

lcd.print (" off");

}



delay (100);

settemp = (compt*1)+(compt2*5);



// possibilitée d'augmenter la précision de la consigne incrément 0.5

//settemp = (compt*0.5);



lcd_key = read_LCD_buttons();

switch (lcd_key)

{

case btnPlus1:

{

(compt ++);

break;

}

case btnMoins1:

{

(compt --);

break;

}



case btnPlus5:

{

(compt2 ++);

break;

}

case btnMoins5:

{

(compt2 --);

break;

}

}



}



void printTemperature(DeviceAddress deviceAddress)

{



float tempC = sensors.getTempC(deviceAddress);



if (tempC == -127.00)

{

lcd.print("Erreur");

}



else

{



lcd.print(tempC);



}

}

Modifié 18 novembre 2014 par denis-mgt

[denis-mgt]

Schéma montage de la regulation du peltier avec arduino uno + schield lcd Schéma avec arduino.pdf

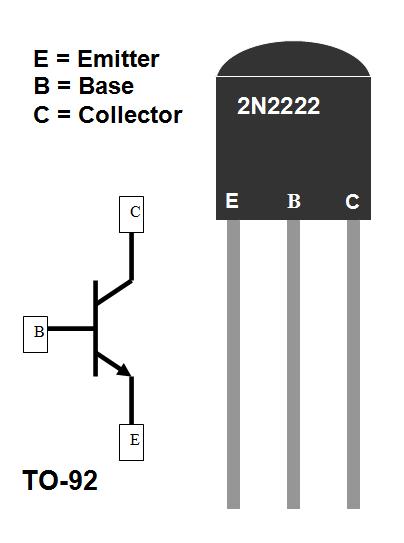

Branchement transistor

Modifié 20 novembre 2014 par denis-mgt

[denis-mgt]

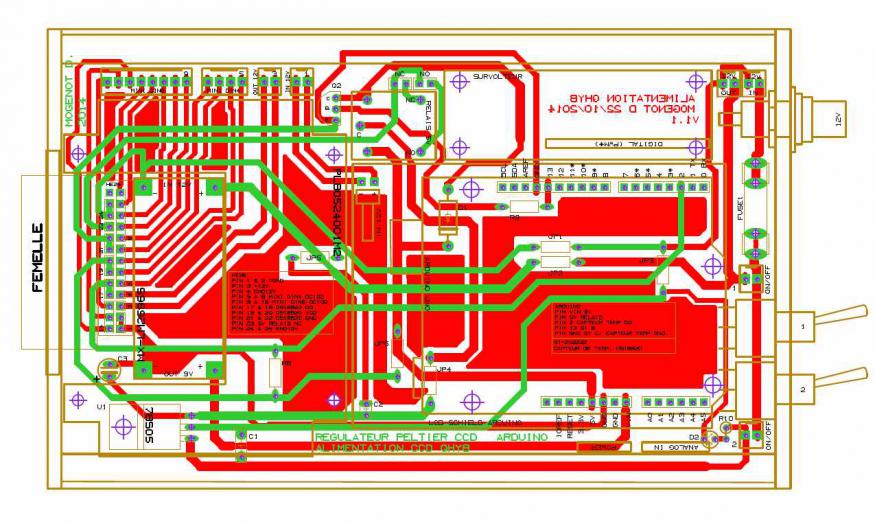

1 Schéma typon 2 faces en couleur pour contrôle

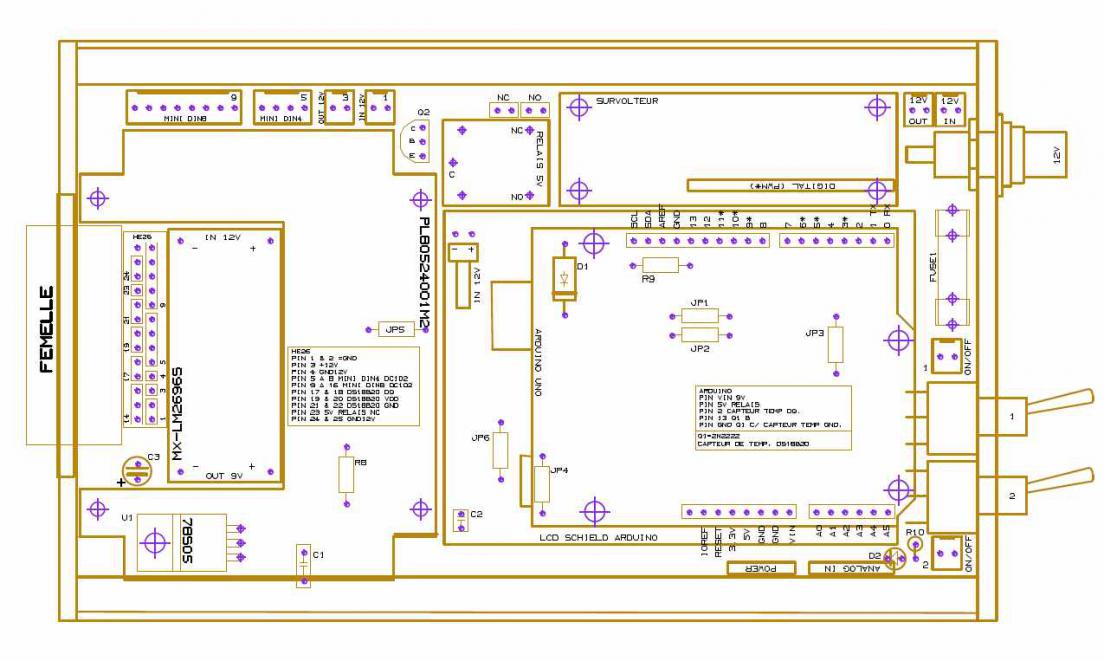

1 Sérigraphie



Régulateur 78S05 trop faible

Régulateur LM1084IT5 bon compromis

Modifié 15 novembre 2014 par denis-mgt

[eugine]

Beau projet électronique.



Avec le soft en partage c'est bien vu.



Fabien

[denis-mgt]

mise à jour du programme



au lieu de la ligne de commande

int temp1 = sensors.getTempC(Probe01); erreure dans cette ligne



int temp1 = sensors.getTempC(Probe02) "la correction a été faite page 4 ici "

Modifié 14 novembre 2014 par denis-mgt

[denis-mgt]

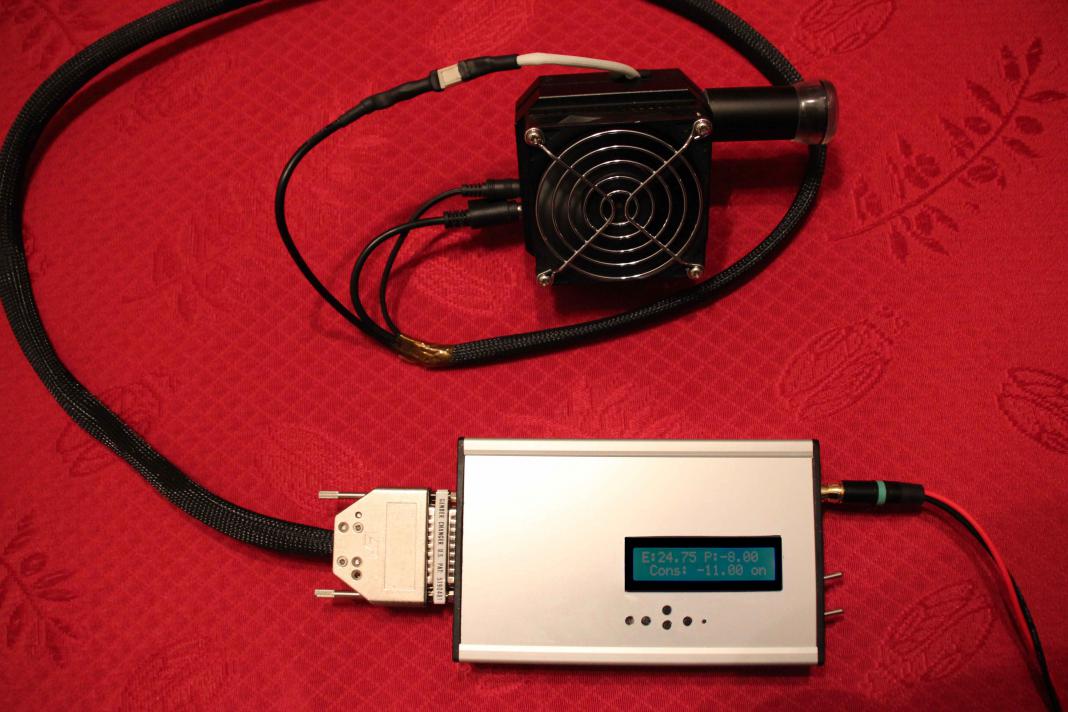

Voici le montage finale.

Test sur une durée de 20h

Max température négative a l'essais -15°C sur capteur CDD Ext 21°C

Delta T = environ -36 C au-dessous d'ambiant

Modifié 20 novembre 2014 par denis-mgt

[denis-mgt]

Le montage à base ardinio Schéma joint au post 1 programme post 4 peut servir également pour tout type de capteur CCD

[Jojo h]

Bonjour a toutes et tous, l'astronomie n'est pas mon domaine lol

Je voulais simplement remercier Denis pour son honnêteté et ceci en laissant mon nom sur le programme!!!

Très belle réalisation !!! Le boitier est propre, les découpes impeccables Bravo!!!!!

Un petit détail si vous permettez!

Afin de gagner de la place sur un circuit imprimé, j'utilise une nano lorsqu'il faut accéder au programme et une micro ou tout simplement un ATM 328 si le programme ne nécessite pas d'intervention.

Bon courage a vous!!!



Jojo heim

[denis-mgt]

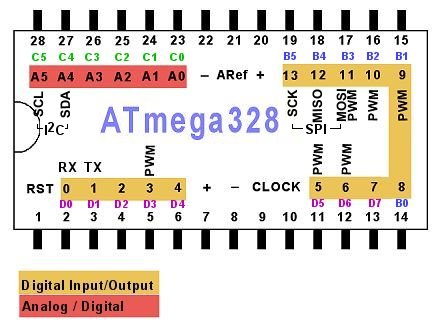

Voici un autre schéma avec micro-contrôleur ATmega328 Schéma avec ATmega238.pdf

Programme Post 4 ici

Modifié 20 novembre 2014 par denis-mgt

[Jojo h]

Bien le schéma!!! Bravo!!

Désolé, J'ai une petite remarque!

Il y a un fil nommé RST, si je fais un reset qui est directement au +, je fais un court circuit

Il faudrait mettre une résistance de 10K entre le + et la broche 1 ou alors supprime tout simplement ce petit bout de fil et sa dénomination.



J'espère que tu m'en veut pas pour cette remarque!!!



A bientôt

Jojo



http://arduino-creations.blogspot.fr/

[denis-mgt]

Bien le schéma!!! Bravo!!

Désolé, J'ai une petite remarque!

Il y a un fil nommé RST, si je fais un reset qui est directement au +, je fais un court circuit

Il faudrait mettre une résistance de 10K entre le + et la broche 1 ou alors supprime tout simplement ce petit bout de fil et sa dénomination.



J'espère que tu m'en veut pas pour cette remarque!!!



A bientôt

Jojo



http://arduino-creations.blogspot.fr/





Merci pour la correction. Le schéma a été mis à jour bout de fil supprimé
