comment monter une lunette de guidage sur une lunette ED80 ?

[Jean-Marc66]

Bonjour,



J'aimerais combiner ces deux lunettes :



http://www.teleskop-express.de/shop/product_info.php/language/en/info/p6383_TS-Optics-50-mm-DeLuxe-Mini-Guiding-Scope-and-Finderscope.html (guidage)



http://www.maison-astronomie.com/lunettes-apochromatiques-tubes-seuls/2349-sky-watcher-ed-80-600-avec-accessoires.html



sans ôter la lunette de visée. Il y a bien cet accessoire : un support de chercheur double :



http://www.maison-astronomie.com/accessoiresoptiques/2630-support-de-chercheur-double.html?search_query=13574&results=1



mais est-ce assez stable pour une lunette de guidage ? Je suis débutant, merci pour vos conseils ... on devrait pouvoir aussi utiliser un système à colliers autour de la ED80 .

Modifié 18 octobre 2014 par Jean-Marc66

[Gizmow]

Le support double fonctionne. Mais je suis plus pour une solution en parallèle sur ton ED80 qui sera plus stable.



L'ensemble sera plus facile à équilibrer sur ta monture aussi.

[Altair01]

Bonjour,



Il te faut un montage très rigide. Et je doute qu'une lunette guidage sur ce type de fixation double le soit suffisamment.:(



Le mieux est de visser une barre Vixen sur la partie haute des anneaux de la lunette 80.



Puis de visser la barre de la lunette de guidage sur cette barre Vixen (ou mieux, de visser directement les anneaux de la lunette de guidage sur la barre Vixen).



Ce qui peut nécessiter de percer la barre Vixen et de refaire une valise de transport pour l'ensemble non démontable :

• Anneaux lulu 80

• 2 barres Vixen sur ces anneaux (une dessus, l'autre dessous)

• Anneaux lulu guidage

• Lulu guidage.



Plus c'est rigide, mieux cela sera.:)



A+

[astronome04]

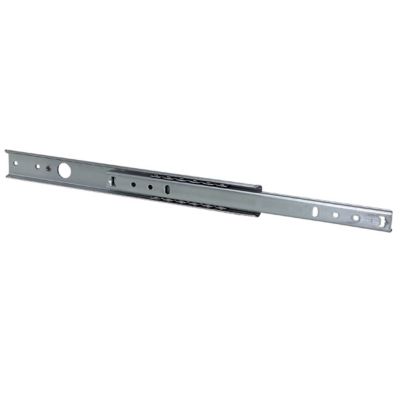

Moi j'ai utilisé une glissiere aluminium trés rigide de tiroir qui trainer dans mon garage comme queue d'aronde:

que j'ai caler sur les brides de ma 80ed via les vis kodak pour le mode piggiback, laquelle je cale avec des rondelles (hauteur longitude) et des percages ovale en bas et haut (azimut) de la glissiere pour rechercher l'etoile guide et la caler dans la cam





Cout 0€



Pour les non bricoleurs la solution d'altair est l'ideale

[AF06]

tu peux utiliser une rotule photo vissée sur le pas kodak de ta bride.

j'utilise une Benro supportant 11kg et ça ne bouge pas d'un poil.mais pour ta petite lulu celle ci suffirait :

Benro Rotule Pour Trépied N00 Avec Plateau DE Montage Rapide PU50 Neuf | eBay



tu peux acheter une platine supplémentaire pour ton APN,c'est top pour la photo grand champ. de plus le démontage prends 10s.

[astronome04]

tu peux utiliser une rotule photo vissée sur le pas kodak de ta bride.

j'utilise une Benro supportant 11kg et ça ne bouge pas d'un poil.mais pour ta petite lulu celle ci suffirait :

Benro Rotule Pour Trépied N00 Avec Plateau DE Montage Rapide PU50 Neuf | eBay



tu peux acheter une platine supplémentaire pour ton APN,c'est top pour la photo grand champ. de plus le démontage prends 10s.



C'est suffisament rigide? pour tenir une 80/400 sur une bride de 80ed, y'a pas des risques de flexion de la bride?

[AF06]

la rotule que je possède supporte 11 a 12kg. une 80/400 + camera fait environ 2kg.il y a de la marge. une fois le tout serré,rien ne bouge. je n'ai pas observé de flexion.

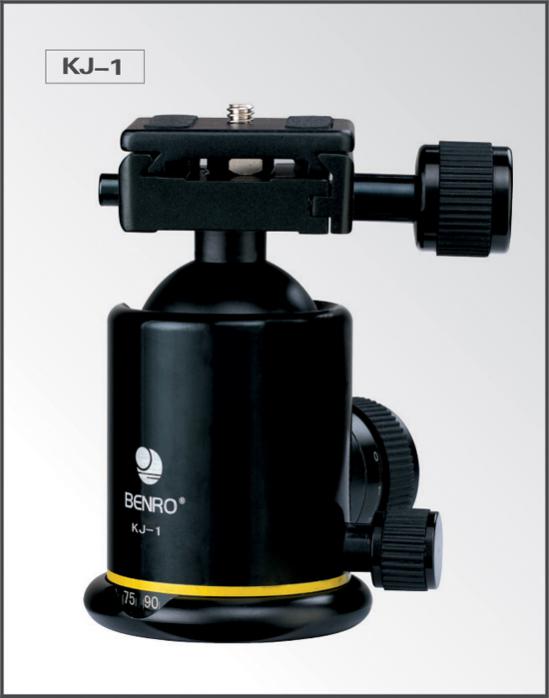

voici le type de rotule utilisée:

[AF06]

voici le lien d'une ancienne discussion de 2007. ça ne date pas d'aujourd'hui!

Rotule Benro a la place des anneaux de guidage

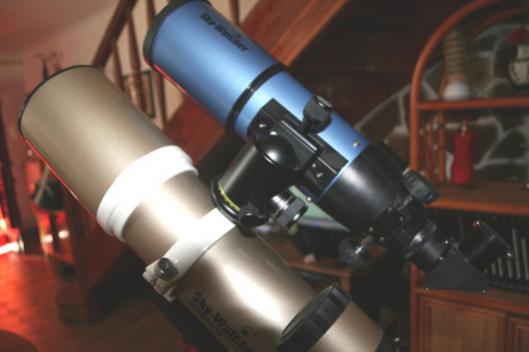

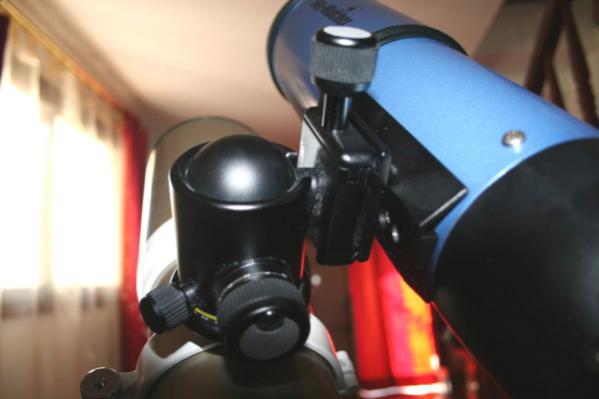

quelques photos:

[astronome04]

Merci pour l'info, car ma methode aussi simple et peu onereuse soit'il est quand même contraignante.

Des tetes se trouve sur le net à une 20ene d'euros et peut supporté jusqu'a 8kg donc ca devrait le faire.

J'ai une rotule ball sur un trépied carbone je vais tésté avec et si ca fonctionne je mettrais ca en place en achetant une autre bas de gamme et peut onereuse dédié à cet usage.

[AF06]

Merci pour l'info, car ma methode aussi simple et peu onereuse soit'il est quand même contraignante.

Des tetes se trouve sur le net à une 20ene d'euros et peut supporté jusqu'a 8kg donc ca devrait le faire.

J'ai une rotule ball sur un trépied carbone je vais tésté avec et si ca fonctionne je mettrais ca en place en achetant une autre bas de gamme et peut onereuse dédié à cet usage.



effectivement,ce sont des copies de Benro. les chinois copient les chinois!

Cowboystudio PRO Camera Tripod Ball Head Quick Release Plate W Gradienter BK 03 | eBay

mais sont elles assez stables?

[Jean-Marc66]

Merci pour vos réponses : en fait j'ai une rotule un peu plus chère :



http://www.maison-astronomie.com/montures/2741-rotule-photo-pour-skytracker.html?search_query=13923&results=1



je l'avais prévue pour fonctionner avec la star-adventurer :



http://www.maison-astronomie.com/montures/2975-monture-star-adventurer-pack-photo.html?search_query=star+adventurer&results=7



mais c'est vrai qu'elle pourrait servir aussi pour fixer une lunette guide; le problème c'est que la plaquette qui va normalement sous l'appareil photo ne peut se visser sur la queue d'aronde de la lunette guide; il doit falloir une pièce intermédiaire.... peut-être quelque chose de ce genre :



http://www.maison-astronomie.com/montures/996-platine-queue-d-aronde-femelle.html



mais lorsqu'on parle d'une "queue d'aronde mâle standard", de quelles dimensions parle-t-on ? La largeur à la base de celle de la lunette guide est de 3cm.



Maintenant il y a aussi cet accessoire dit "universel" : avez-vous un avis ?



http://www.maison-astronomie.com/montures/1323-platine-universelle-ast-010-complete.html?search_query=queue+d%27aronde+femelle&results=25

Modifié 21 octobre 2014 par Jean-Marc66
