Mon observatoire roulant en résine

[bod38]

Bonjour à tous,



Après avoir beaucoup parcouru les forums avant de réaliser mon propre observatoire, je me décide à témoigner à mon tour. Alors après 6 mois d’utilisation, voici quelques lignes et photos sur mon abri roulant.



Comme beaucoup d'entre vous, je souhaitais depuis longtemps avoir un observatoire dans mon jardin afin de pouvoir rapidement profiter de mon matériel. J'ai longtemps réfléchi à la meilleure solution et je me suis décidé pour un abri roulant. Mon choix était principalement motivé par l'encombrement, le coût, la quantité de béton à utiliser et la possibilité de pouvoir tout démonter facilement. Pour réaliser mon abri, je me suis inspiré de la réalisation d’Olivier Lemaire : http://oliv.lemaire.free.fr/abri_roulant/construction-abri.html

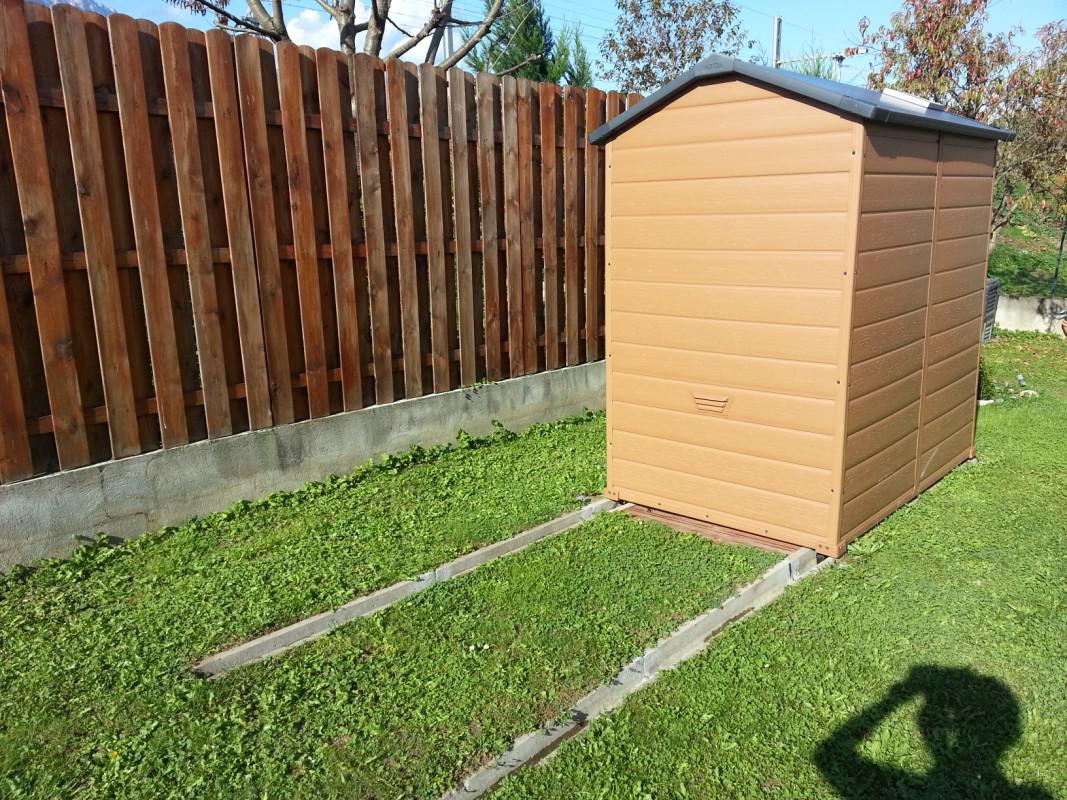

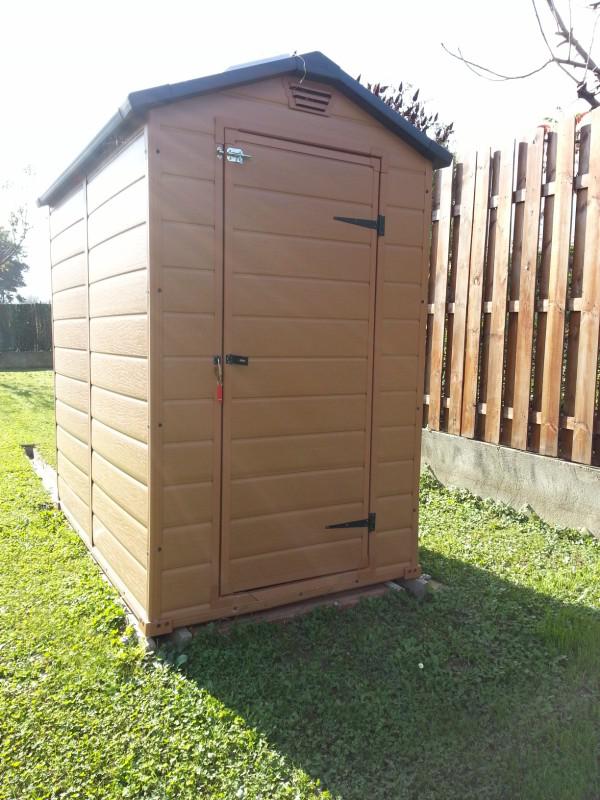

Mon abri est construit sur la base d'un abri en résine disponible dans pas mal de magasin de bricolage. L’avantage de la résine est que ça ne demande pas d’entretien, c’est bien étanche et très léger. La contrepartie est qu’il faut prévoir un bon encrage pour éviter tout basculement en cas de vent fort. L’abri a été fixé sur deux longerons en bois traité classe 4 sur lequel j’ai fixé des roulettes pour pouvoir coulisser sur les rails. Les rails sont réalisés à partir de gaines techniques de la SNCF misent au rebut. Une solution alternative aurait pu être d’utiliser des caniveaux béton.

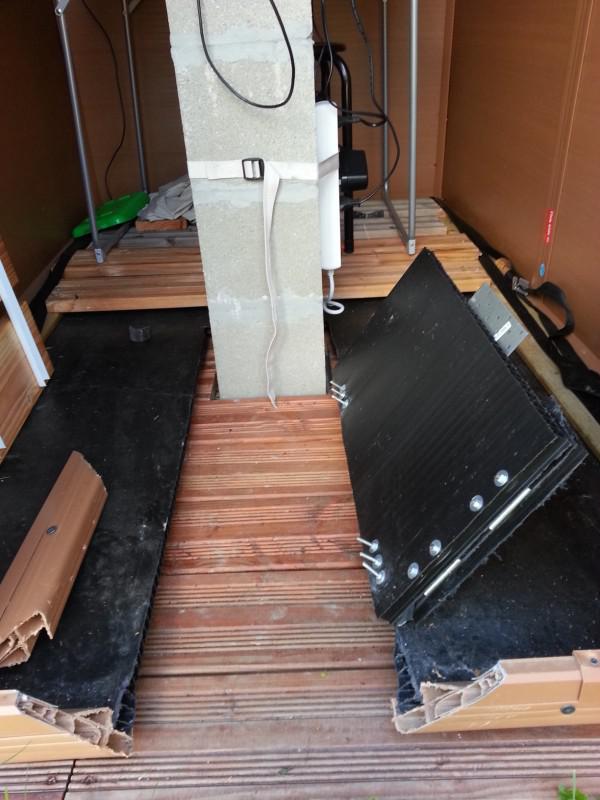

Pour pouvoir coulisser, j’ai du réaliser une découpe dans le plancher et le seuil de la porte :

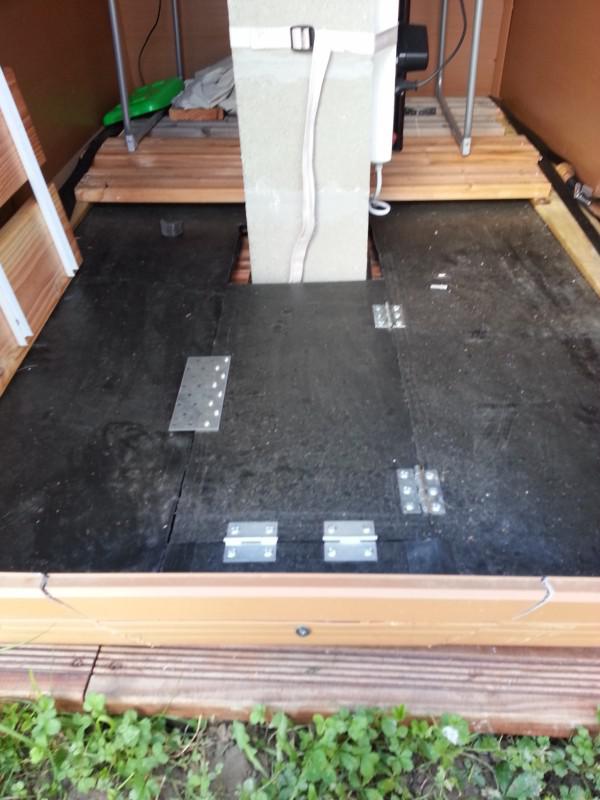

A noter que le seuil est amovible et s’emboite sur le plancher afin d’être remis lorsque l’abri est fermé.

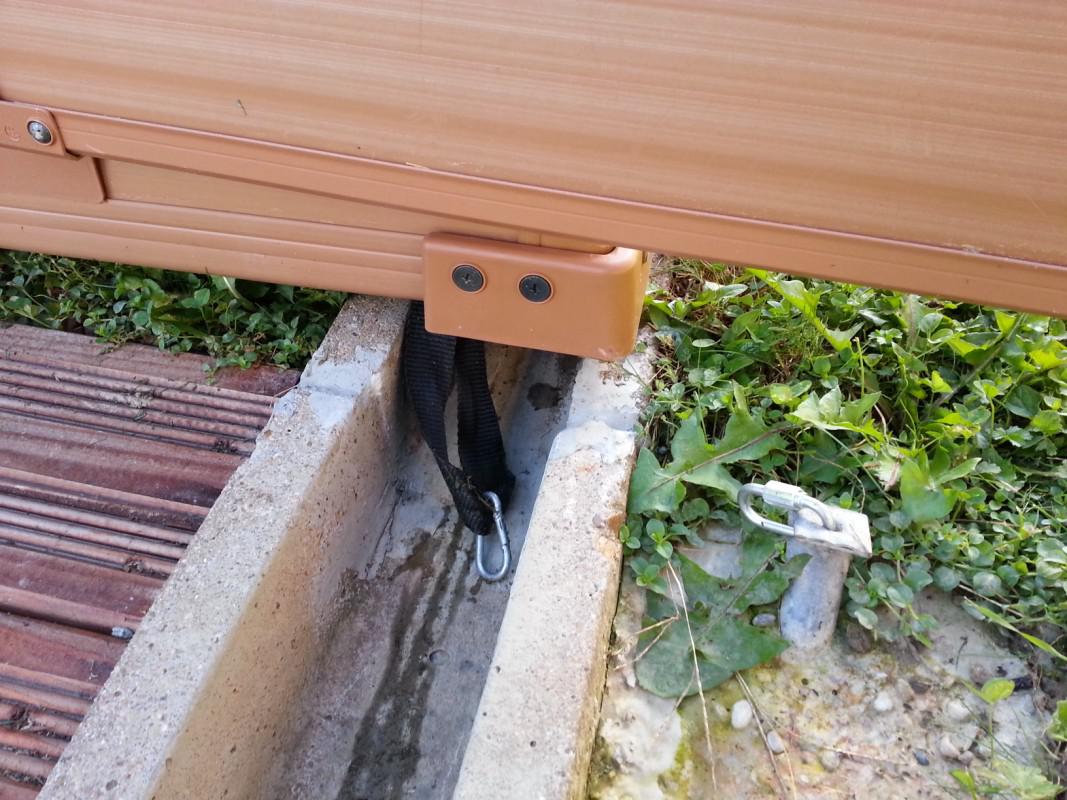

Pour fixer l’abri en cas de vent, j’utilise deux sangles avec des mousquetons. 4 troues à chaque coin du plancher permettent de sortir les boucles des sangles et de les fixer à des pieux en acier galvanisé de 60cm celés dans du béton. Cette solution a pour le moment fait ces preuves sous des rafales de vent de 60km/h.





L’ouverture du plancher, le décrochage des 4 mousquetons, et le déplacement de l’observatoire prend moins de 5min.



Pour amélioré l’aération (la chaleur en été et l’humidité en hiver) j’ai posé un panneau solaire sur le toit et j’ai installé un ventilateur de PC sur l’aération sous le toit. Ainsi dés les premières lueurs du jour l’air est ventilé de la base vers le haut de l’abri et le ventilateur s’arrête à la nuit tombé limitant l’entrée d’air humide.

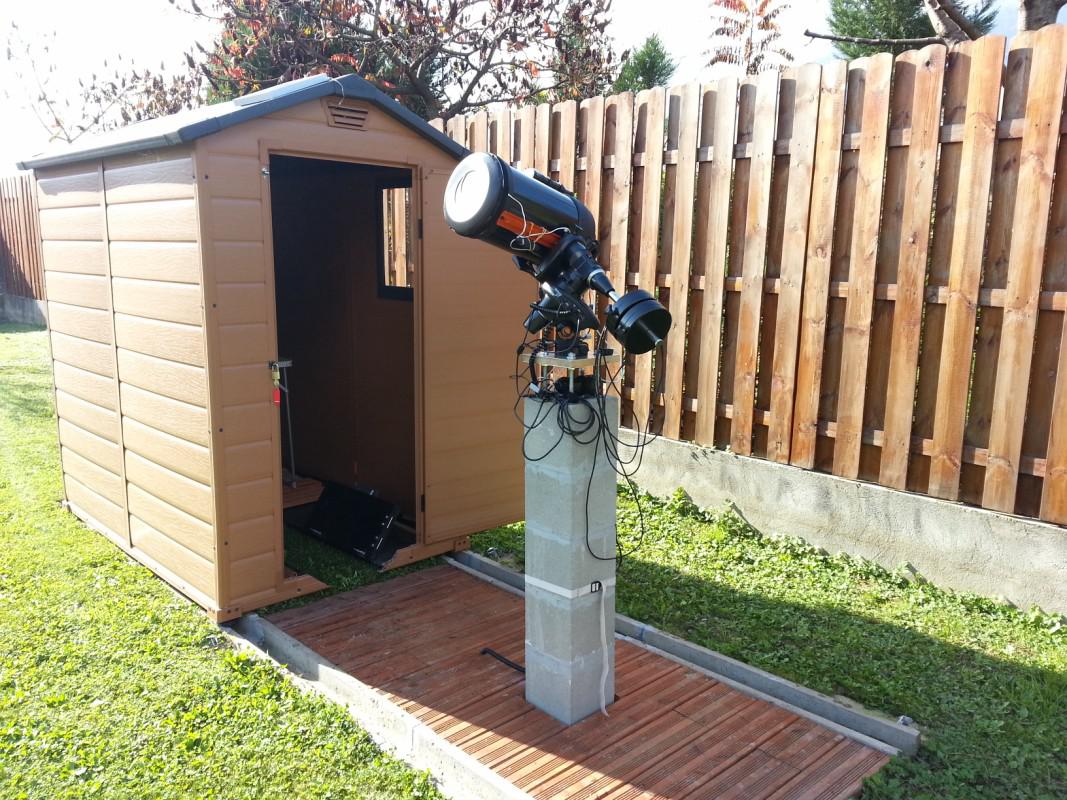

Le pilier de la monture est réalisé en éléments de pilier en béton pour portail (20x20 cm) dans lequel j’ai coulé du béton armé. La base sous le planché en bois est également en béton armé et mesure 40x40x40 cm.

Le support de la monture est quant à lui fabriqué à partir d’un sandwich de deux plaques d’aluminium et une plaque en chêne massif durci. C’est très rigide et facile à faire. La plaque d’alu et la plaque en bois ont été percées avec une scie cloche pour fixer la base de la monture.





Voila, j’espère que cette réalisation pourra inspirer certain d’entre vous



Baudouin

Modifié 21 octobre 2014 par bod38

[martial_julian]

pour ceux qui ont un petit terrain, qui sont en location et ne peuvent faire ce qu'ils souhaitent sur le terrain,

voilà une réalisation, simple, discrète, ingénieuse et efficace , Bravo Bod



merci pour ce partage qui en aidera certainement plus d'un

bonnes futures observations sous de bons cieux

Julien

[bod38]

Merci Au passage, j'aime aussi beaucoup ta réalisation !

[martial_julian]

merci, même si c'est loin d'être totalement fini :/

[Bison]

Bonsoir Baudoin



Astucieux. Cette idée de sortir tout l'abri au lieu de déplier seulement le toit présente bien des avantages en simplicité, en mise en température et autres effets de turbulence, et comme le dit Julien ça minimise l'empreinte au sol et l'idée des gaines techniques pour supporter le tout est excellente. Une fois l'instrument sorti, il te reste de la place dans l'abri pour t'installer avec le matériel informatique, je suppose?



Pour la platine support de la monture, j'avais vu passer un montage avec un disque de frein de voiture qui était pas mal non plus et ne nécessitait aucun perçage, bon il fallait placer les tiges filetées au bon endroit et pas se rater....Une question quand même : si tu changes de monture pour du plus costaud (au hasard une EQ6), il faudra que tu refasses une platine non?



Bin, il ne te reste plus qu'à nous montrer les images que tu fais avec !

[sonata31]

Super idée, tu l'as trouvé où ton abri ?

[martial_julian]

Super idée, tu l'as trouvé où ton abri ?



je pense que c'est celui-là

[sonata31]

Ça y ressemble, merci

[chticumulus]

Très bonne idée superbement réalisée !



Bon ciel à toi





Pierre

[bod38]

Merci pour vos réponses . Je confirme qu'il s'agit bien du modèle de chez casto. Pour ceux que ça intéresse, ça fait deux ans de suite qu'il est soldé au printemps (290 euros )



Pour la platine support de la monture, j'avais vu passer un montage avec un disque de frein de voiture qui était pas mal non plus et ne nécessitait aucun perçage, bon il fallait placer les tiges filetées au bon endroit et pas se rater....Une question quand même : si tu changes de monture pour du plus costaud (au hasard une EQ6), il faudra que tu refasses une platine non?



Oui pour la platine je pense qu'il faudra la refaire si je change de monture. D'ailleurs avec un télescope plus gros ou une monture plus grosse il faudrait surement diminuer le pied pour que ça passe la porte.. Néanmoins je suis très content de celle que j'ai fabriqué : facile à faire, elle ne bouge pas dans le temps (depuis 6 mois les seuls changements d'alignement polaire sont dûs au jeu de la monture), bonne rigidité). Aujourd'hui mon problème est plus au niveau de la CG5 qui souffre avec 10Kg sur le dos, pour la photo à 1200mm c'est limite, limite.



Bin, il ne te reste plus qu'à nous montrer les images que tu fais avec !



Alors voici les images que j'ai fait depuis que mon abri est fini (juin 2014). Elles sont toutes faites avec mon C8 à 1200mm de focale. Ma principale difficulté vient du guidage, pour le moment je n'arrive pas à faire mieux que +/- 3" ce qui est insuffisant vu la focale... Mais bon, j'ai plus progressé en quelques mois qu'en 5 ans. Avec le boulot et les enfants en bas ages, c’était ou un poste fixe ou j’arrêtais tout...















Bod

Modifié 26 octobre 2014 par bod38

[bod38]

Oups les liens vers les images ne marchaient pas. C'est corrigé

Modifié 26 octobre 2014 par bod38

[charleon]

Bravo pour l'idée et la réalisation

[chticumulus]

... et bravo pour ces belles images



... pas évident avec le C8 sur cette monture



... ça me donne de l'espoir pour ma future installation en poste fixe ... l'année prochaine





Pierre

[breal]

Bonjour

sympa l'installation en fixe.

très bonne idée relativement facile a faire et d'un cout raisonnable.

et en plus des images sympa .

et de plus voisin

aussi de la vallée du gresivaudan crolles

Alain

[PierreDesvaux]

Joli détournement!



Attention pour les rails enterrés: ils risquent de se remplir d'eaux, feuilles mortes, neige ou glace. Prévoir des couvercles.

[sonata31]

bon38 : tu peux me donner la hauteur de la porte ?

Sur le site il est indiqué 198 cm, mais pour l'abri il est indiqué une hauteur totale de 198 cm également !!



Merci

[bod38]

Alors je viens de mesurer, le cadre de porte fait 160cm. Sinon la hauteur entre le haut du cadre et le sol est de 170cm (porte + seuil + espace entre bas de l'abri et le sol)

[sonata31]

Le passage pour l'instrument est de 160 cm ou de 170 cm ?

[bod38]

170 puisque le seuil est ouvert (regardes la deuxième photo)

[sonata31]

Ok, merci

[Gontran]

Salut !

J'aime bien le concept et le prix abordable de ton abri L'idée du ventilo à panneau solaire est très bonne.



Une question me trotte cependant dans la tête... Etant donné que cet abris est très léger, est ce que tu penses qu'une découpe du toit, ou encore ne pas le fixer, et le rendre amovible est faisable ? Ou alors ça peut causer des problèmes d'étanchéité ?

[bod38]

Une question me trotte cependant dans la tête... Etant donné que cet abris est très léger, est ce que tu penses qu'une découpe du toit, ou encore ne pas le fixer, et le rendre amovible est faisable ? Ou alors ça peut causer des problèmes d'étanchéité ?



Je pense que le principal problème dans ce cas sera la rigidité de l'ensemble. En fait les quatre murs sont tenus par des rails a chaque angles et le toit est clipsé+vissé dessus assurant la rigidité avec le planché. Si le toit est amovible, il faudrait prévoir une "ceinture" bien rigide qui ferait tout le tour et sur laquelle chaque parois serait fixée.

[Gontran]

Ok, merci pour l'info !

[Bison]

Jolies tes photos Baudouin, mais à ce rythme-là tu vas vite avoir envie de passer à des objets plus difficiles et être confronté aux limites de la CG5, même en poste fixe.

[Stergann]

Je m'interroge sur la visibilité ou le danger que peuvent représenter les gouttières-rails en pleine séance d'observation, même si l'on n'est pas toujours à côté de l'instrument, j'aurais peur de me prendre les pieds dedans.

[bod38]

Je m'interroge sur la visibilité ou le danger que peuvent représenter les gouttières-rails en pleine séance d'observation, même si l'on n'est pas toujours à côté de l'instrument, j'aurais peur de me prendre les pieds dedans.



Pour le moment je n'ai jamais eu de probleme. Sinon si on utilise des caniveaux beton, on peut toujours mettre une grille dessus...



Jolies tes photos Baudouin, mais à ce rythme-là tu vas vite avoir envie de passer à des objets plus difficiles et être confronté aux limites de la CG5, même en poste fixe.



Là je crois que tu viens de mettre le doigt sur mon problème numéro 1. J'aime beaucoup ma petite CG5 mais je dois admettre que même en y passant du temps je n'arrive toujours pas à avoir un guidage de qualité. J'ai entre 1/3 à 1/2 photos que je ne peux pas garder à cause d'un guidage perfectible.

[OrionRider]

Bravo pour cette réalisation simple et efficace!



Maintenant pour avoir des images nettes, ben faudra changer la monture ou acheter un tube de plus faible focale. Une 80ED d'occasion par exemple.

[albireo45]

Bonjour

Tout d'abord, bravo pour cette réalisation simple mais efficace !

Je souhaite me lancer dans un projet similaire au tien en utilisant un petit abri du commerce. Peux-tu me donner les références de celui que tu as utilisé ?

Merci d'avance

François

[bod38]

Bonjour,



Je viens de voir ton message avec une dizaine de mois de retard... Si c'est toujours d'actualité, voici la ref : http://www.castorama.fr/store/Abri-de-jardin-en-resine-marron-Nebraska-Ep16-mm-2-m--prod7490011.html



Il s'agit de l'abri "Nebraska"



Baudouin

[chticumulus]

Bonjour Baudoin,



Ton abri est-il soumis à déclaration de travaux en mairie ?



... en fait d'après cette page : https://www.service-public.fr/particuliers/vosdroits/F662

il semble que non J'ai bon ?





Encore bravo pour cette réalisation !





Pierre

Modifié 6 octobre 2016 par chticumulus
