Strock en image et surtout en construction !

[Chtit Bilou]

Bonsoir,



Comme prévu, la cage du secondaire s'est terminée aujourd'hui !





Juste pour le plaisir, je vous montre la dernière ligne droite avant octogone :

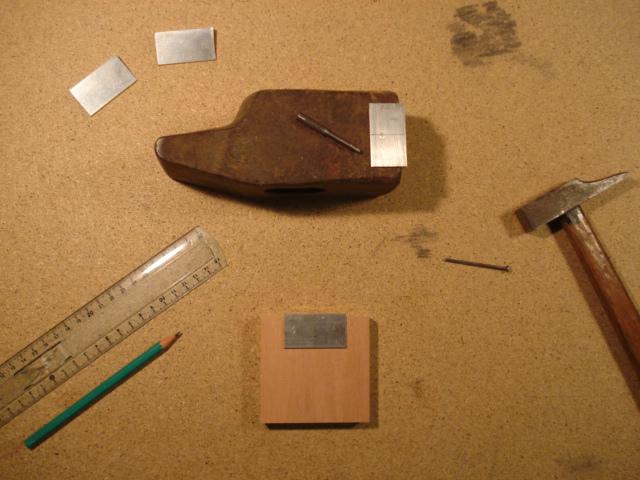

Pendant que ça sèche, je m'affaire aux mors de serrage alu, pas de difficulté particulière sauf que si l'on veut marquer le trou avant de percer, il est laaaaaargement conseillé de lutter contre la molesse de l'alu avec un support plat et dur placé en dessous (ici le haut du marteau).











Pour l'instant, je me concentre que sur le bois. Il y a quelque peu d'humidité en hiver dans la cave, c'est pour ça que je souhaiterais terminer tout ce qui est menuiserie pour éviter de travailler avec des planches gondolées ! On ne sait jamais ...

Cela veut donc dire que l'araignée sera faîte plus tard ( que je la redoute cette araignée !! Que je la redoute !! ... )



C'est donc pour cette raison que j'attaque la caisse du primaire. Après avoir vu la cage du secondaire, rien ne me fait peur !!!

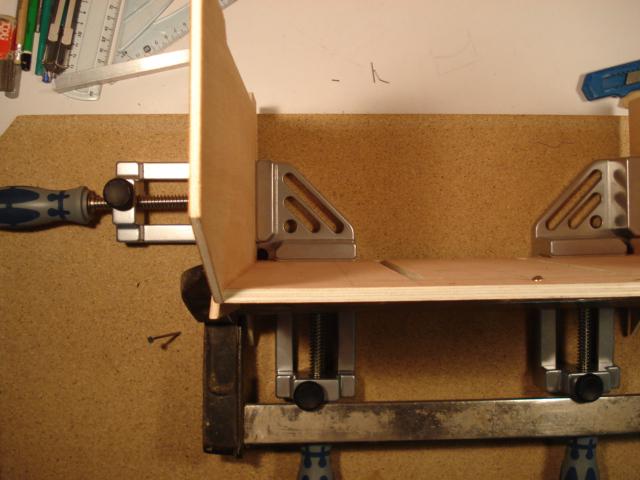

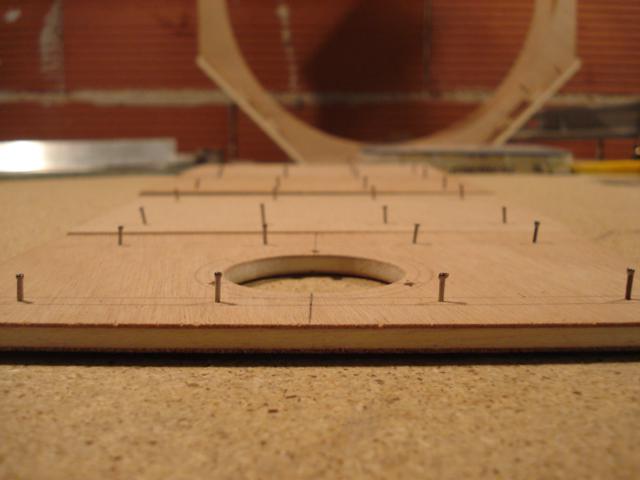

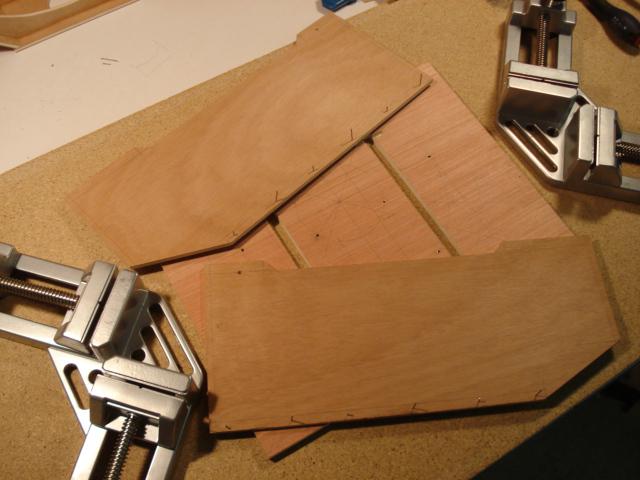

Pré-clouage des clous et utilisation de serre-joint angle droit.







Je minimise les bêtises en les utilisant pour que les planches qui recevront les haches soient les plus perpendiculaires possible à la planche du barillet.



*





To be continued.

[F5RRR]

Merci pour les liens

Éric

[Ratatouille]

Toujours aussi propre. Ça va être top.

[Chtit Bilou]

Tu crois Ratatouille ? J'espère bien ! J'essaye de faire en sorte en tout cas ...

Encore un grand merci pour le coup de pouce. En deux mots : gé - nia - l !







Quant à ce soir, j'ai encore un peu avancé sur la caisse du primaire. Voilà donc pour la suite :

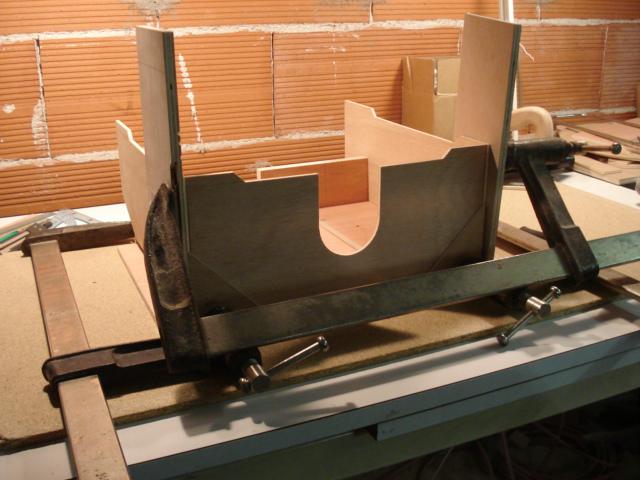

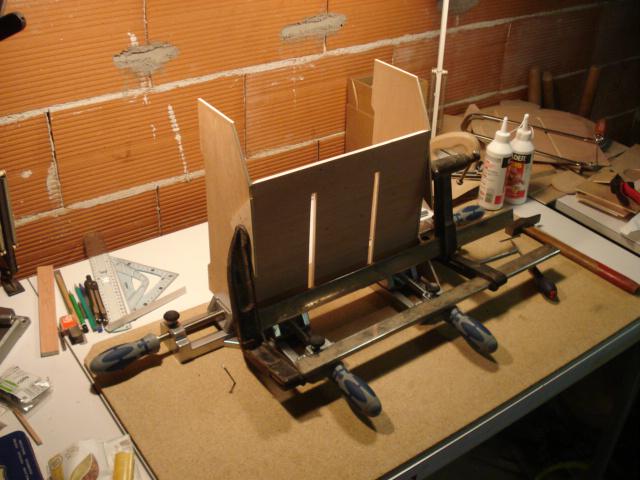

*** collage de la paroi du fond de la caisse. Des neurones ont disjonctés une dizaine de minutes pour bien mettre chaque étau. Je n'ai pas percé les deux trous destinés à maintenir la cornière alu recevant les vis de collimation. Logiquement, cela ne devrait pas être un rpoblème une fois la caisse finie ...

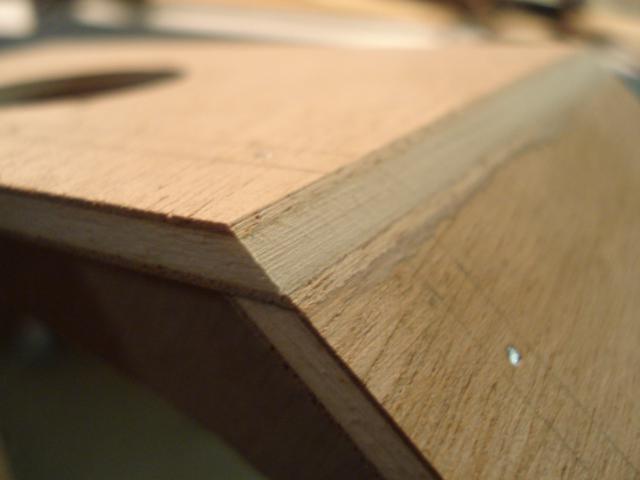

*** Aaahhh ! Ma partie préférée ce soir : le ponçage des grandes facettes de la cage du secondaire. Ya pas à dire, la ponceuse à bande mise à l'envers, il n'y a rien de tel ! Comme c'est efficace cette chose-là !





Sur ce, bon ciel !

[Chtit Bilou]

Bon, j'arrête un peu car je commence à tourner en rond dans la cave !

Ces deux prochains jours, je ne vais pas trop avancer, Guillaume risque d'avoir son télescope demain ;) et j'ai des ptites choses à faire...



Voilà l'étape où je fais une pause :

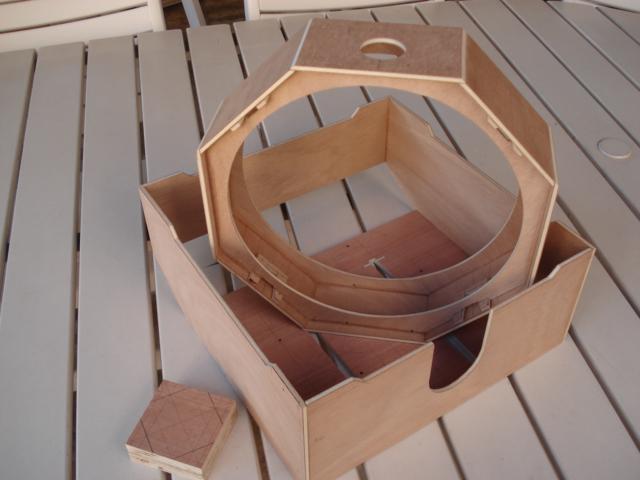

*** la caisse du primaire et la cage du secondaire attendent d'être habillées :





*** je m'apprête à percer les triangles recevant les tubes. Je bute un peu sur l'inclinaison et la taille de la cale.

En tout cas, j'ai découvert qu'une pente de 100% n'est pas verticale mais fait un angle de 45° avec l'horizontale !!!:cool:

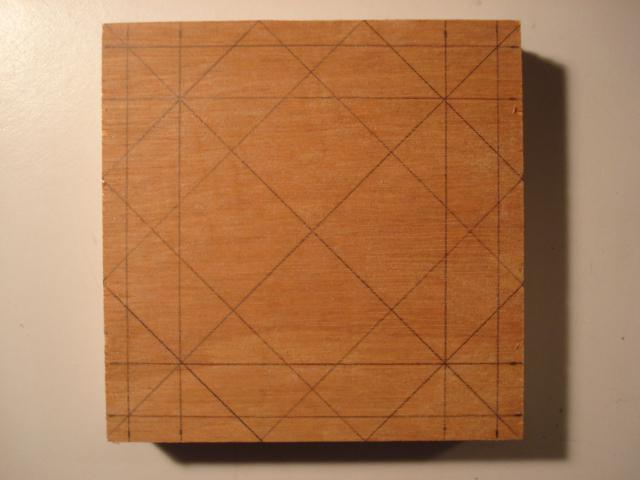

Combien de carré voyez-vous ?!!



Bon ciel !

Modifié 30 octobre 2014 par Chtit Bilou

[manu41]

Moi 5

[Invité]

13?

Modifié 30 octobre 2014 par Invité

[Chtit Bilou]

Angoissant, j'en vois 10 !

[fanstea]

Ben moi 11!! Flippant!!

Joli boulot soit dit en passant!!

[Norrin radd 77]

J'en suis à 15

[fanstea]

Si tu as compté les petits dans les coins, ils sont pas vraiment carré

[Norrin radd 77]

Tu veux dire que Chtit Bilou ferais des carrés pas vraiment carres en tout cas je vois qu'on est plusieurs a être très occupés

[Chtit Bilou]

Bonsoir !



Si tu as compté les petits dans les coins, ils sont pas vraiment carré

Nan mais euuuuuhhh !



Tu veux dire que Chtit Bilou ferais des carrés pas vraiment carres en tout cas je vois qu'on est plusieurs a être très occupés



J'en vois 16 grâce à l'indice de Fanstea.

Norrin, tu t'es lancé dans le Strock aussi ?

[Dédé de St Fé]

Salut Chti Bilou



Me voilà dans ce piège infernal qu'est le bricolage astronomique ! Quel plaisir !!! :cool:

Et quelle patience



Je viens de découvrir ton travail, je dois dire que je suis bluffé, c'est plus du bricolage, c'est du grand art



J'espère que ton Dobson se montrera digne de ton boulot

[Chtit Bilou]

Non !!! J'en ai 20 !

[Dédé de St Fé]

Angoissant, j'en vois 10 !

11 si on compte la planche

[Chtit Bilou]

Salut Dédé ! Merci pour ton passage et pour tes encouragements !

Tout le mérite revient aux concepteurs de l'engin! Mais c'est vraiment plaisant (quand on a du temps) de se prendre au jeu.



Bon ciel !

[Norrin radd 77]















Norrin, tu t'es lancé dans le Strock aussi ?



Non pas un Strock , j'ai un miroir conique.. Ça sera forcément un peu différent , j'en suis aux plans pour l'instant . Mais va falloir concrétiser si je veux l'emmener en vacances avec moi cet été en tout cas tu avance vite et bien, bravo

[Moraldo]

Excellent jeu !

Mais vous vous êtes tous plantés très largement (et même toi tu te sous-estimes, Chtit Bilou) : je compte 32 carrés dont la planche - pas un de moins - et c'est mon dernier mot

A part ça, le boulot est superbement soigné, je ne suis pas inquiet pour le résultat final : ton strock va être superbe !

[Chtit Bilou]

32 ... t'as toujours tendance à exagérer Moraldo ... ! pour l'instant, je cherche, je cherche ...



@Norrin : les plans sont super importants ! Fais-en plein ! Et des bô !

[Moot]

32 ... t'as toujours tendance à exagérer

Je les trouve, ses 32 carrés, en effet, et il se peut que j'en oublie.

Mais au fait, qu'est-ce que c'est que ce tracé, sachant qu'il ne semble pas possible de faire une cocotte en pliant du contreplaqué ?

[Schorieder]

Ça prend bien joliment forme, tout ça, bravo pour ton travail et merci de nous le présenter aussi en détails.



Pour les carrés: 32 aussi.

[Chtit Bilou]

@Moot : pas de cocote en CTP ! Dans les angles, tu vois des triangles qui seront les fixations basses des tiges carbone qui viendront s'y loger.



@Shorieder : Merci ! Le but de ce post était aussi de présenter des vues qui n'étaient pas forcément disponibles sur les posts des astro-collègues.



Bon ciel !

[F5RRR]

Bonjour a tous

Je suis ton projet de pres

Une question parmis tant d'autre

Ou a tu trouver ton PO Helicoidal

Un PO classique serai pas mieux

Je regarde beaucoup de lien pour pouvoir me lancer

Eric

[Ratatouille]

Un PO classique est trop lourd.

Celui-là convient mieux: http://www.kineoptics.com/HC-1.html

[Ratatouille]

Doublon car plus de débit.

Commencent à m'énerver les mômes...

Modifié 2 novembre 2014 par Ratatouille

[BGI]

Ah, toi aussi ???



Fichus momes:mad: Moi, quand ils abusent, je bloque leur MAC address avec les options d'administration du routeur ...

[Chtit Bilou]

Bonsoir à tous !



Petit we sans trop de grandes avancées mais des choses simples à faire.

Comme annoncé un peu avant, je termine le côté menuiserie et collage. Il ne me manquera plus qu'à faire les coins pour les tiges carbone et les cales du miroir...



... et comme prévu, je retombe sur un "souci" que je voyais déjà arriver à grands pas sur les plans : la position de ces cales !

Avec cette histoire de pan coupé, les deux cales du bas seront à cheval avec la planche du barillet (comme sur le tien Ratatouille).

Je vais voir dans les jours qui viennent comment je pourrais en venir à bout...

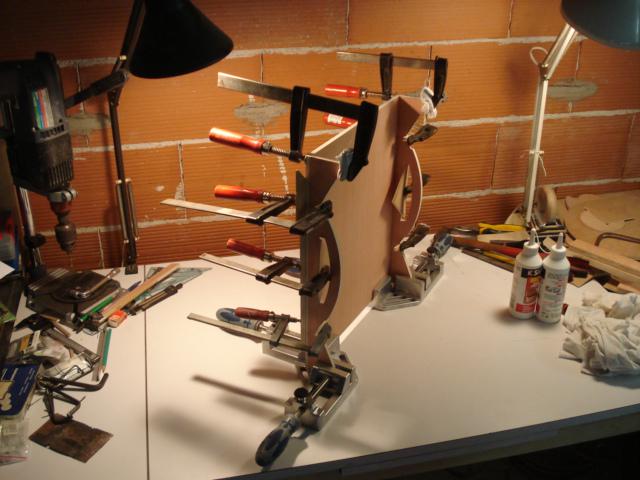

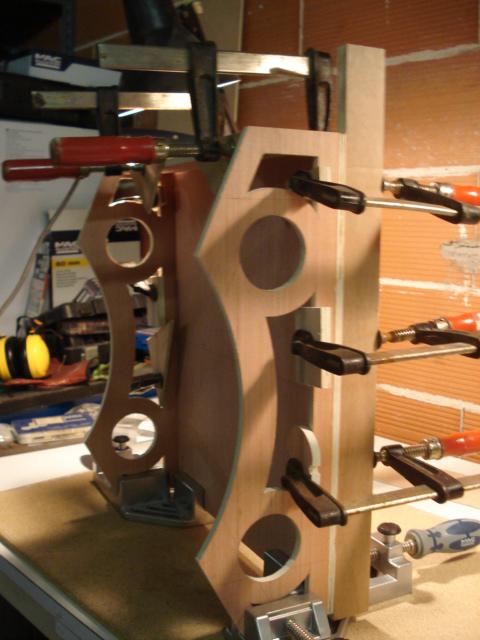

Voilà la partie qui fait vraiment plaisir, le collage du rocker :



Sur ce coup-là, vu que mes planches de CTP faisaient dans la longueur de beeeeeeeelles courbes pas droites, je n'ai pas enlevé les serre-joints au bout des deux heures indiquées dans le mode d'emploi, mais je vais les conserver au moins 2 jours. Histoire que la colle à bois soit vraiment vraiment sèche !

Pas mal de serre-joints ont été utilisés pour répartir équitablement les pressions tout le long.

Soit dit en passant : en première étape, je n'ai collé que les parois des côtés longs pour bien me concentrer sur la perpendicularité avec la grande planche.

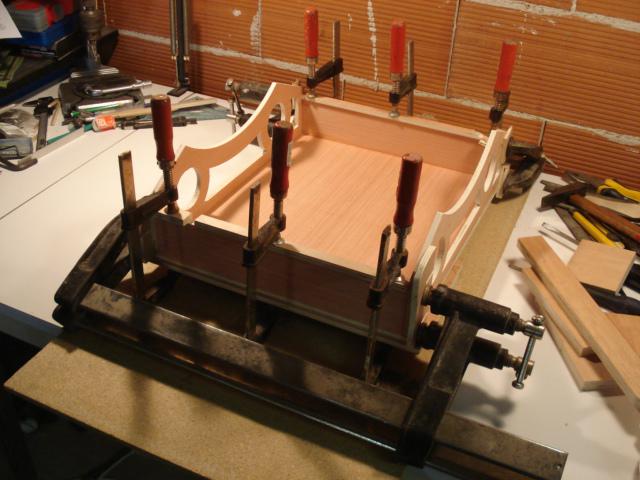

Vient ensuite la seconde étape qui consiste à coller les côtés courts.







Et le collage du socle : (que je n'ai pas pu terminer pour les raisons évoquées plus haut ... )





Pour avoir un petit truc à faire entre temps , je me suis remis à l'aluminium avec les taquets de maintien du primaire.

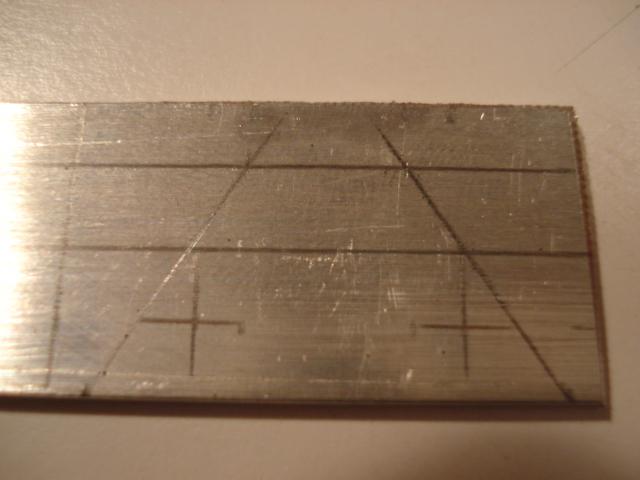

Cela fera une pièce qui a pour dimension 29x13 mm, pas gros à scier c'truc-là ! Mais on se débrouille !





La suite pour mercredi ? Seul l'avenir nous le dira !



Bon ciel !

[le greolois]

Salut Philippe

je suis admiratif !! je vais suivre celà... jusqu'à la montée sur le plateau! Une fois à Calern on fait péter le champagne

à bientot

alain

[Chtit Bilou]

Salut Alain !

Es-tu remonté samedi soir ? Effectivement, hâte de le tester là-ô sur le platô !



Bon ciel !
