Voilà un brouillon du bloc de collimation.

J'aimerais savoir qu'est-ce qu'on fait donc de ces tubes en laiton qui supporteront deux des deux vis de collim' (sur la pièce A) ??!

On les taraude ? Soit.

Sont-ils fixés ?! Si oui, comment ?



Comme diraient nos amis anglo-saxons : I need your help !



Vive la dinde (de Noël) !

[bfde974]

Par forcément besoin de tarauder, j'ai trouvé dans un magasin de bricolage des tubes déjà taraudés au bon diamètre et les petites vis qui vont bien (faut fouiller dans les rayons, on trouve des trésors !).



Tu perces la plaque support pour le passage des vis, plus qu'à insérer dans la plaque avec de l'aradilte, et c'est tout !

Modifié 24 décembre 2014 par bfde974

[yannick78]

Salut,



oui, il faut les tarauder et tu les sertis (emmancher en force avec un point de colle si il faut!!) dans la cornière. Il serve uniquement à augmenter la longueur de filetage. Tarauder la cornière sur 3mm est insuffisant, ça bloblote!!!





Yannick

[Chtit Bilou]

Cher Yanouchka,

Tu tombes à point ou à pic, je ne sais plus ... MERCI !



Merci Brice !

[Chtit Bilou]

Chers camarades,



Pour vous souhaitez un joyeux Noël et me redonner un peu de courage,

voilà la structure !!!





La cage secondaire n'est pas fixée, la boîte du primaire est calée pour éviter le basculement, encore beaucoup de choses à faire mais cela met un ptit coup de peps pour ce 25 décembre !



Bon ciel !

Modifié 25 décembre 2014 par Chtit Bilou

[Norrin radd 77]

Il est splendide ... Bravo... Mais j'vois pas bien l'araignée sous cet angle



Bonnes fêtes à tous ...

[JMDSomme]

Joli bébé !

[spica2000]

Ah oui ca a l'allure d'un dob bien ne!

Pour le support secondaire, c'est tout petit: on a l'impression de faire dans l'horlogerie.

Bon courage: tu tiens le bon bout!

Et bon noel!

[cejy07]

Bravissimo, il est superbe et effectivement un très beau cadeau perso de Noël, Bonne continuation pour l'araignée.

[bfde974]

Et un strock de plus dans la famille, félicitations !!!!



Allez faut pas se décourager, lâche pas l'affaire et termine tout ça dans les règles, bientôt la première lumière !



a+



Brice

[Florian06]

Salut !



Quelle œuvre d'art ! Bravo et bon courage pour les finitions !



@ bientôt

[Chtit Bilou]

Merki les Zamis mais ne crions pas si vite victoire ...

Avec l'impatience, le chemin devient de plus en plus long !

[guillau012]

Bravo Bilou, il est vraiment très beau est quelle finesse

Bonne continuation, la fin est proche:p



A bientôt

[le greolois]

Bravo Philippe ça commence à sentir l'air de Calern;) le platooooo va lui convenir

bonne soirée et bon courage pour la suite. Bien entendu tu peux monter avant avec le 350 et la bino la lune est là

alain

[VirtuaproD]

Salut Chtit Bilou,



nous nous lançons aussi dans la construction d'un Strock (enfin... de 4 ) avec notre club astro, je tenais à te remercier pour ton "reportage" de la construction du télescope.



Très enrichissant, je vais le lire et le relire, pour me dire que c'est possible de le faire (je flippe un peu pour être franc).



Pour le moment, nous sommes en train de faire la valise, on n'est qu'au tout début de l'épopée.



Bon courage pour la suite

[Chtit Bilou]

Tout simplement GENIAL Sylvain.



La partie bois est effectivement plaisante à réaliser.

Cela se fait facilement, ça sent bon (je trouve!).



La partie alu me plait moins, mais encore une fois c'est mon propre goût !



Pas de quoi flipper, ce qui est déroutant, c'est de ne pas connaître. Mais une fois que l'on aborde les étapes une par une, le machin se fait et ça avance. Vous êtes en plus quatre cervelles à vous prendre la tête, au top !



Une difficulté aussi est de rassembler tous les matériaux. Heureusement que les gars de Magnitude78 ont fait un boulot monstre de prémachage.

Si vous pouvez avoir le matos dès le début, c'est un bon point car pendant que la colle à bois sèche, on peut faire autre chose...

Les magasins classiques brico et aussi de modélisme seront vos amis !



Une belle aventure qui commence !



Bon ciel !

[crabe]

Salut ami gratteur !



Et bien en voilà du bon boulot ! c'est beau ! bravo !!



On attend le premier croa !



Christophe

[Chtit Bilou]

Salut Christophe et merci du passage !

J'espère que l'on se retrouvera bientôt sous les Zétoiles !





Et bien messieurs, maintenant c'est officiel : je déteste l'araignée !!! :mad:

Cela fait une bonne semaine que je suis dessus et pas moins de trois essais ont été nécessaires. Le temps passe à une allure quand on coupe de l'alu ........

Si j'avais su, j'aurais commencé par faire l'araignée avant toute chose car peu ou pas de plaisir à le faire. A côté de l'araignée, le reste, c'est de la gnognotte !!! Beurk !





Je ne me laisse pas abattre mais c'est difficile. Voilà un peu les dernières nouvelles :

Comme dans les schémas de Magnitude, je parlerai pour le bloc de collimation du bloc A et du bloc B.

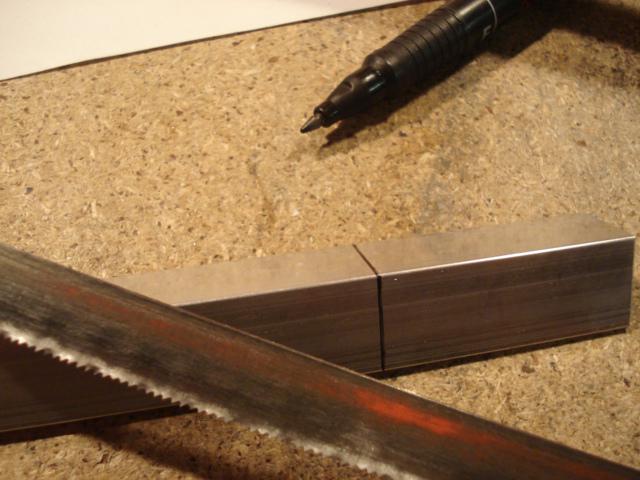

Coupage à la scie à métaux du bloc A à 4 cm de longueur. Utiliser un feutre, c'est mieux qu'un crayon :

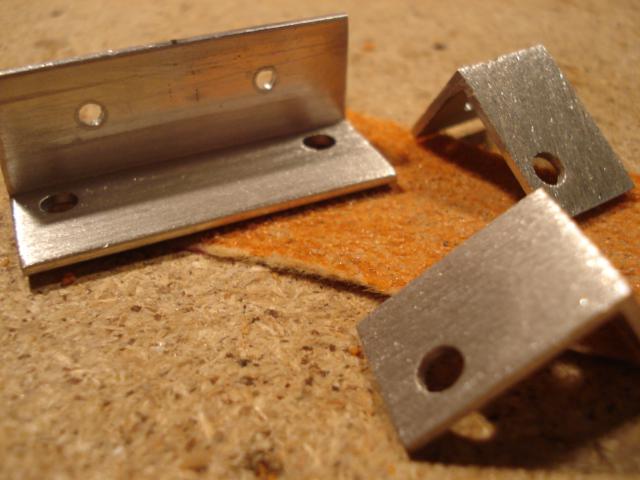

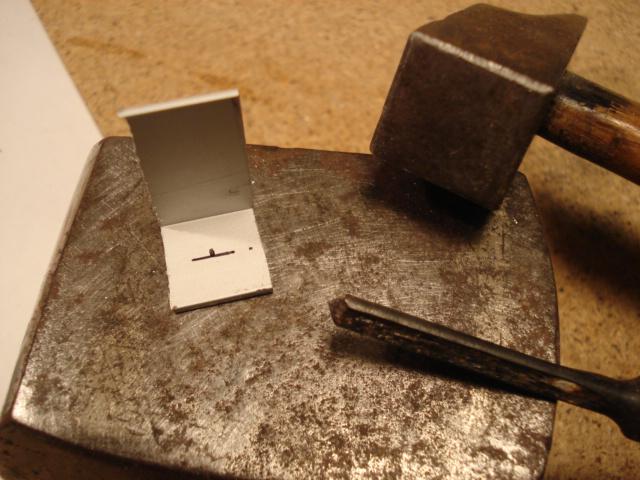

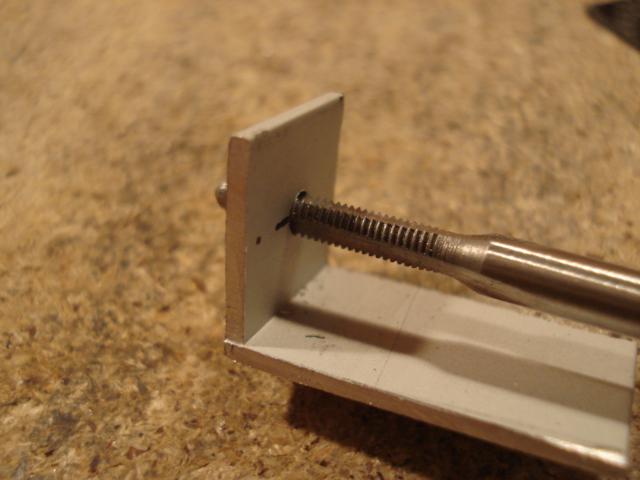

Viennent ensuite le poinçonnage, le perçage et le taraudage des petites cornières. J'ai eu la chance d'avoir une cornière 15x25 mm de 1.5 mm d'épaisseur, ce qui m'a permis d'éviter de faire des trous pour les vis de collimation trop au bord du vide.

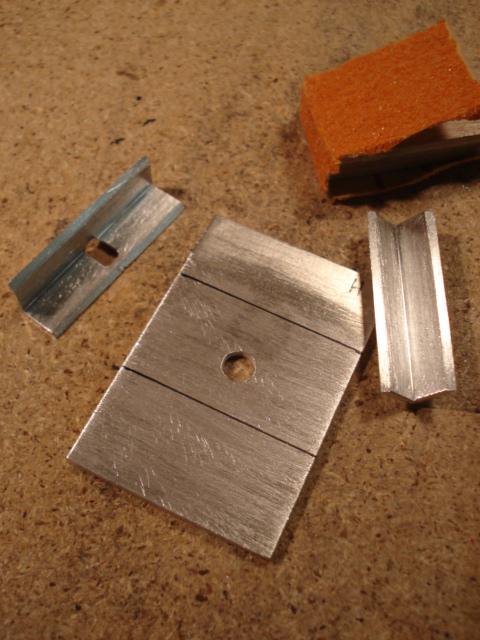

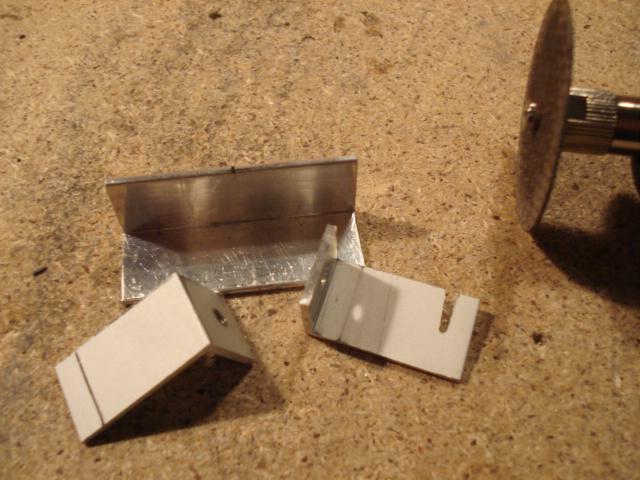

On découpe ensuite ces cornières à la meuleuse pour que tout rentre dans les 4 cm de la pièce A :

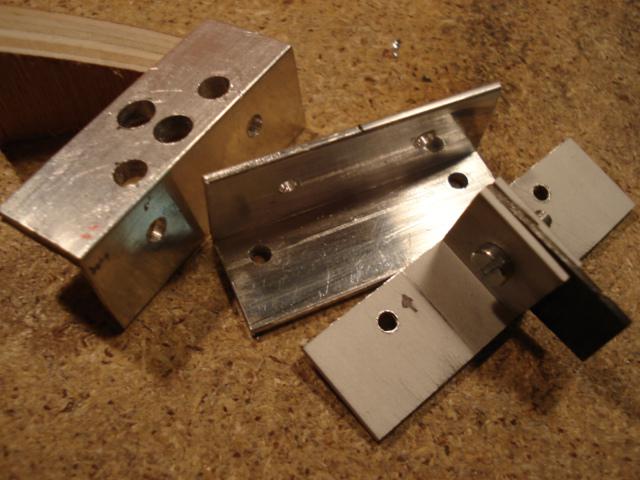

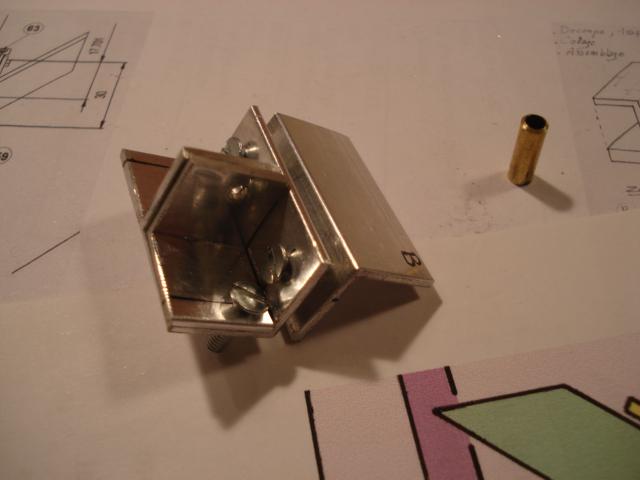

Et voilà le bloc A dans son ensemble (3 pièces) accompagné du bloc B. Remarquez donc le petit morceau de plaque carbone coupé de manière à avoir le bon écartement des deux cornières.

Les deux petites cornières ont été contre-percées avec l'autre pièce du bloc A pour avoir bien entendu le même écratement. C'est ici que je n'ai pas suivi une cotation de Magnitude (aïe pas taper!), la distance entre les vis de collim' a été faite à 3 cm, sinon, je tombais pile sur les trous qui sont destinés à pincer la tige carbone et à relier le bloc A et B:confused:





Pour clôturer cette journée, préparation au collage à l'araldite avec du gros abrasif et pour éviter lors du pressage que la colle aille là où il ne faut pas et qu'elle colle le morceau de carbone, mise en place de la fameuse cire "isolante" dans les tranchées.









Voilà pour aujourd'hui, sam fait du bien de poster car cela veut dire que ça avance quand même !!!



A bientôt, je vais me coucher, j'en ai marre !!!

Modifié 31 décembre 2014 par Chtit Bilou

[Chtit Bilou]

Atelier couture bonsoir !

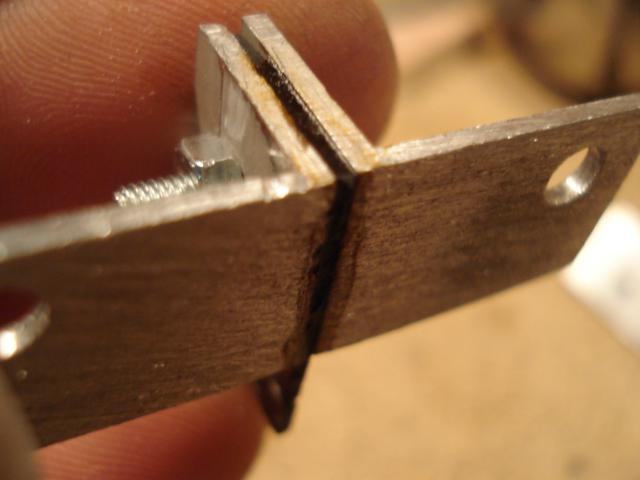

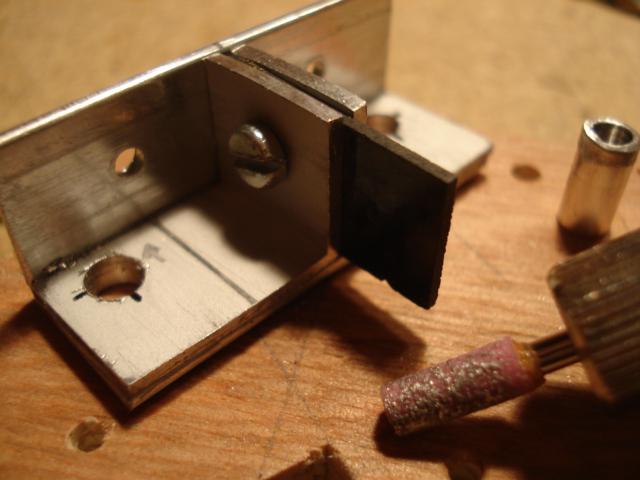

Pendant le séchage de la colle entre les plaques du bloc A cette nuit, j'en ai profité pour préparer les tubes taraudés qui recevront les vis de collimation.

Ce fut l'occasion de transpirer pour trouver ce qu'il faut (rien dans les magasins classiques de brico), j'ai donc trouvé ces pièces de modélisme à qui j'ai volé leur tubes taraudés !

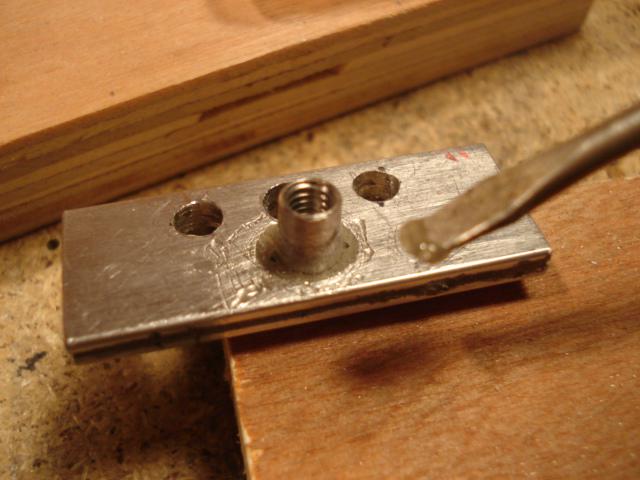

Une fois la colle sèche, les trous ont été élargis d'un pouillème de millimètre pour emmancher en force ces tubes.

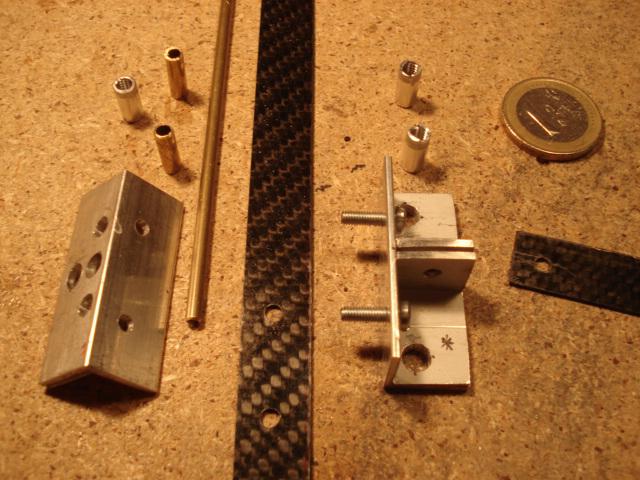

Nous obtenons ainsi toutes les pièces nécessaires au bloc de collimation.

Photo de famille !

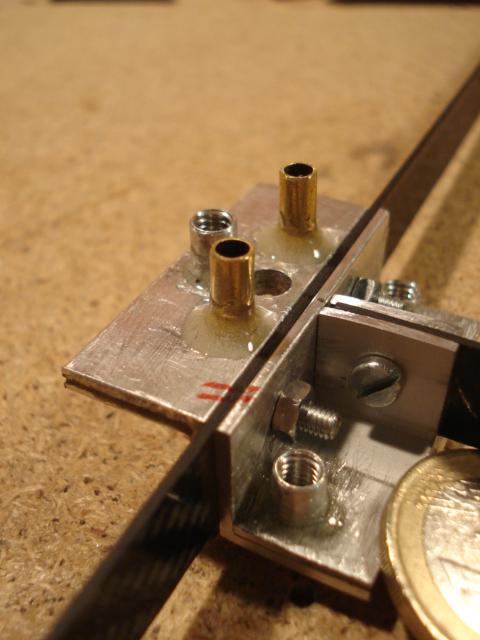

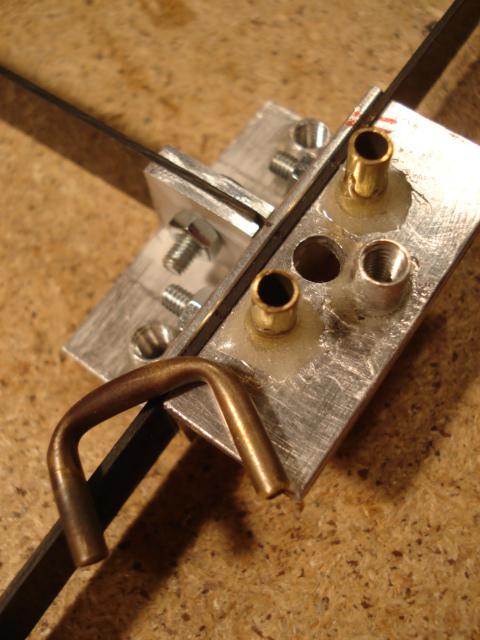

Il est maintenant l'heure d'emmancher de force les tubes avec une mise en place délicate de l'époxy pour sceller le tout !







Voilà ! Attendons donc que ça sèche un peu !

[JMDSomme]

Jusque là ça va !

Zone soigneuse, faut pas que ça bloblote!

Moi j'avais pas de boutique modéliste digne de ce nom, j'ai pris des entretoises de poignées de portes et ça floute...

[Chtit Bilou]

Bonsoir à tous !



Jean-Marc, cela ne bloblotte pas, rassure-toi, je n'ai pas encore l'âge !



Sinon, vous voyez Spiderman ?

Il peut tout simplement aller se rhabiller !

Vous l'avez certainement deviné, l'araignée est terminée à 90% ... OUF !





Voilà les dernières étapes suivies :

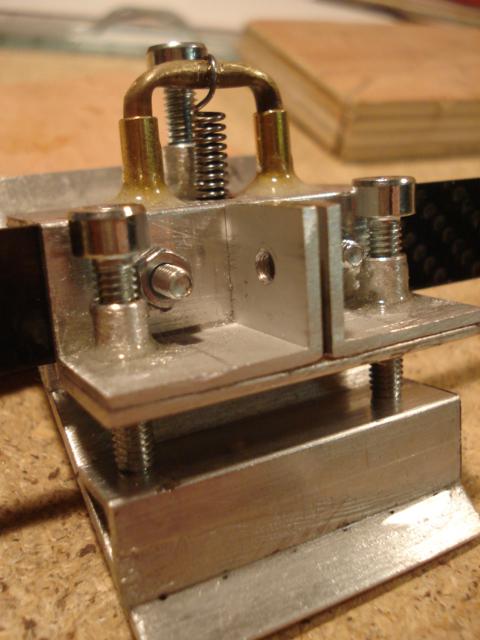

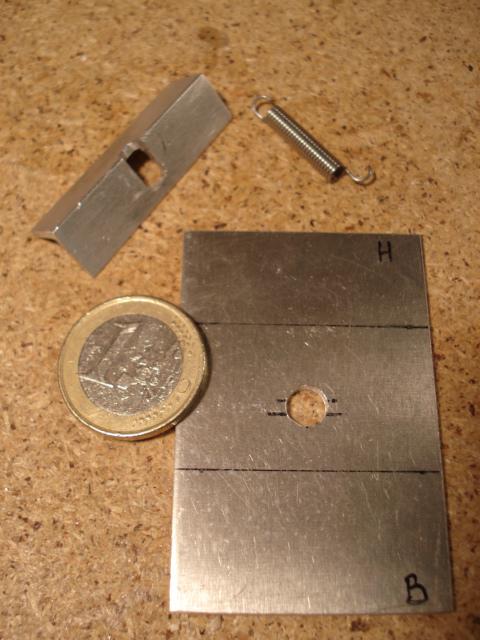

*** Préparation de la plaque du secondaire et de sa cornière où l'on aperçoit le logement pour le ressort (merci meuleuse !!! ). Et décapage O-BLI-GA-TOI-RE au papier de verre grossier pour préparer les surfaces au collage, la colle aura ainsi tout le loisir de s'accrocher aux aspérités !

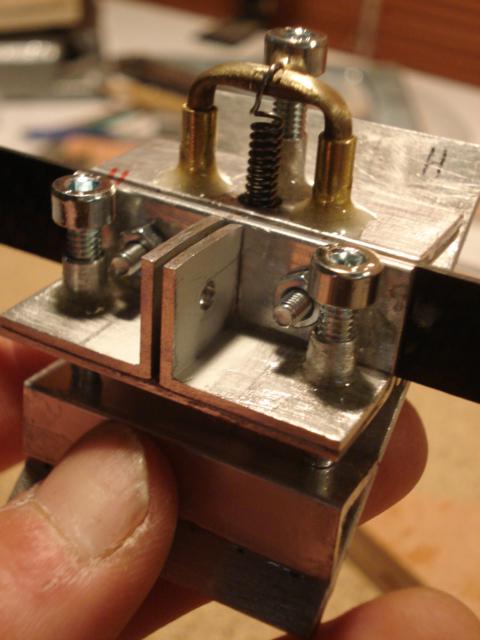

*** Derniers tubes à coller sur le bloc de collimation :

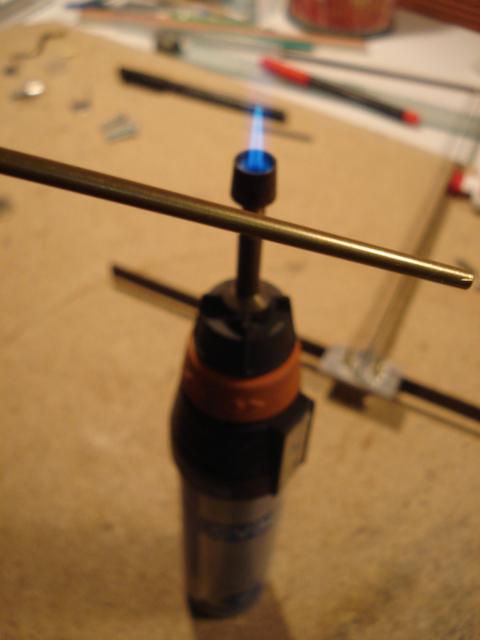

*** Pour nos amis gastronomes , je vous propose la recuisson du laiton ! Génial ! En le mettant au rouge, une ptite réorganisation moléculaire est faite et les endroits recuits sont moins costauds, donc souples. L'utilisation d'une cale en bois avec la bonne courbe et épaisseur a été la bienvenue pour tordre le tube de laiton. Attention à ne pas trop pincer le tube ! Certains modélistes y mettent du sel fin pour éviter ça







*** Entre temps, on s'amuse avec tout un jeu de petites pinces bizarres et des ressorts destinés aux moteurs de voitures télécommandées. On coupe, on pince, on tord et ... on a de la chance d'avoir obtenu ce que l'on veut !

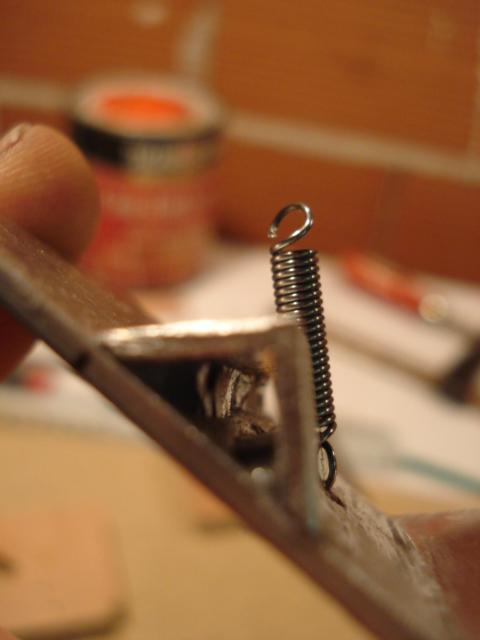

Nous l'installons dans son logement et on en profite pour regarder sous la cornière la colle qui fait un joli lien entre les deux pièces d'alu.







*** Et ... et ... et ... et ensuite, l'araignée est OK !!! (ou presque ... :rolleyes:)

Elle est moche, elle n'est pas finie, ce n'est pas très très propre mais elle est complète !!!

Je vous avoue que là, je respire un peu ... :D







Voilà pour aujourd'hui, je vais me regarder un bon film pour la peine ce soir !!!

Au passage, j'ai un gros doute sur comment placer l'araignée dans la cage du secondaire. Pourriez-vous éclairer ma lanterne ?



Bon ciel !

[JMDSomme]

Qu'est ce que tu appelles "placer" l'araignée: positionner ou fixer?

Positionner c'est ce démerder pour que l'axe optique soit à sa place.... pas simple.

Un plan papier deux équerres de la ficelle, un niveau et un fil à plomb qui frôle le primaire...?.

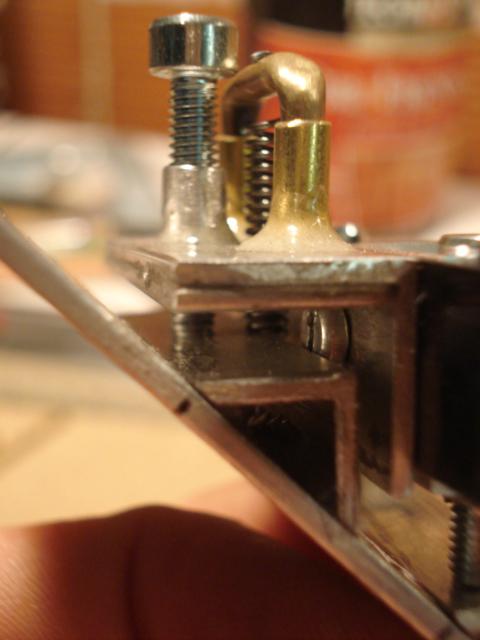

Sur la parie fixe de ton assemblage il y'a une vis, à l'intérieur du montage (photo du milieu de la rangée de 3 photos de détail), près du ressort: elle semble interférer dans le mouvement entre partie mobile et fixe de ton ensemble. En principe le pivot c'est "le point", cad la vis de colim qui est seule, en haut.

c'est l'effet montage provisoire ou ça touche vraiment? Tu as des vis à tête fraisée?

Modifié 2 janvier 2015 par JMDSomme

[Chtit Bilou]

Qu'est ce que tu appelles "placer" l'araignée: positionner ou fixer?

Tu as bien compris, je souhaite positionner.

Ok, pour l'axe optique, mais je préfère placer l'araignée selon un plan bien établi (chose que je n'ai pas faite... ... ...) plutôt que de jouer au funambule au dessus du miroir !



Réflexion à "haute voix" :

Le pivot (ou le "point") doit être sur l'axe optique.

Celui-ci sera donc placé au centre des diaphragmes du secondaire.

Or, ce pivot est à une distance de 10mm de la lame de carbone dans le bloc de collim'.

Donc la lame de carbone est éloignée du PO de cette même distance.

Ai-je juste ?!



c'est l'effet montage provisoire ou ça touche vraiment? Tu as des vis à tête fraisée?

C'est l'effet montage provisoire. Pourquoi ? Tu n'aimes pas ?!!

Sinon, ce ne sont pas des vis à tête fraisée, seraient-elles plus adaptées ?



Merki à toi et bon ciel !

[juanlucas78]

Bonjour Chtit Bilou, et bonne année !



Vraiment très propre, très beau boulot, la structure l'araignée tous, bravo !



JL.

[JMDSomme]

Oui, décalé l araignée ,le point sur l'axe, et le miroir collé avec son offset.



Je critique tes vis mais ton assemblage est super propre!

[Chtit Bilou]

T'inquiète JM, je vais voir si des têtes fraisées peuvent mieux convenir.



@ JuanLucas : merci à toi ! Est-ce que ton dob' marche bien ?!

[juanlucas78]

T'inquiète JM, je vais voir si des têtes fraisées peuvent mieux convenir.



@ JuanLucas : merci à toi ! Est-ce que ton dob' marche bien ?!



Salut !



Oui il fonction très bien, autant que je peut en jugé LOL, suis néophyte !



En faite je ne l'ai tester que sur la lune (avant les fêtes temps pourri) avec 9, 11, et 25 mm très lumineux lol, trop même il existent être des filtres pour limiter la lumière qui se visent comme les filtres colorés ? faut que je regarde.

Je me demande ci j'aurais besoin d'une Barlow ?



Pendant les fêtes il a fait beau en RP à priori, mais j'étais à l'étrangé (sans mon scope) donc pas put essayer, suis rentré hier j'ai re-essayé sur la lune, mais vidé du voyage j'ai pas eu le courage d'attendre Jupiter, elle doit passé par dessus des maison savant d'être visible chez moi, donc tard ds la nuit.



Normalement Dimanche le ciel doit être dégagé, j'espère pouvoir tester sur Jupiter et comparer avec mon C5.



Pour le ciel profond ça sera en Février au skie !

Déjà suis pas un "bébére" donc faut que je me forme à la "navigation" ds le ciel, j'ai de bonne basses donc ça devrait allé et puis j'ai le temps suis pas presser lol.



Cordialement.



JL.

[sost]

Hello

Tu vois que ce n'est pas si dur, par contre j'ai quelques remarques en voyant tes photos :

Tu as collé des inserts filetés plutôt que de fileter les cornières alu et tu utilises des btr aciers, j'ai peur que cela ne soit pas très fluide. As tu prévu des vis laitons ?

Tes vis de collim sont des btr, as tu prevu de les molleter ? Il faut les manipuler à la main, une clé la nuit au dessus du primaire, j'en ai des frissons...

La boucle de ton ressort n'englobe que très peu le pontet, je ne serai pas très confiant. Est ce ton ressort définitif ? Il doit tirer très fort, j'ai peur que la boucle ne se deforme.

Le bloblotement se situe au niveau des vis de collimation qui ne seront pas fixes, j'ai mis un élastique entre les deux(en attendant de trouver un joint torique) pour les mettre en tension et pas de pb.

Pour la mise en place de l'araignée, tout est calculé sur les plans. Ne te prends pas la tête, installe comme sur les plans.

[Chtit Bilou]

Salut Sost et merci du passage !



C'est marrant car la majorité des points que tu abordes sera revue et corrigée effectivement ! C'est pour ça que l'araignée est dite "pratiquement" terminée !



Pour l'instant, j'ai compris le positionnement de l'araignée dans la cage du secondaire mais je sèche sur la position miroir par rapport à sa plaque-support ... Any suggestions ?

Cela fait longtemps que j'ai deux références dans mes favoris à ce sujet mais je n'arrive toujours pas à les digérer :

*** http://serge.bertorello.free.fr/calculs/posplan.html

*** http://www.reto.fr/marquage/imagepages/image1.html

Modifié 3 janvier 2015 par Chtit Bilou
