Strock en image et surtout en construction !

[le greolois]

Bon alors Philou tu as trouvé? suis passé à cas...ma toute à l'heure en pensant te voir

Tu as une date pour la première lumière? Un truc pas mal la nuit des coupoles a lieu le 20 juin

bisous

alain

[Chtit Bilou]

Salut Alain ! Comment va bien ? Nan, ce n'était pas moi ...

Et une première lumière avec autant de monde autour ??! Pô question !!! :rolleyes:



Sinon,

question peinture, rien de plus facile !

---> LEROY MERLIN, Atelier des Couleurs !!!

En moins de temps qu'il n'en faut pour le dire, je suis ressorti de là avec mon pot de peinture RAL 5004 !!! :cool:

50 euros le litre ...

Et dire que je n'arrivais pas à trouver ... Spéciale cacedédi à Yoann !



" Et vos envies prennent vie ! "



A bientôt !

Modifié 27 avril 2015 par Chtit Bilou

[kmille16]

bonjour chtit bilou et encore felicitation pour le travail accompli qui va en inspirer plus d'un!!





J'ai pu voir sur ta signature que tu possède dèja un 10", ce strock va t'il inclure les optiques de ton 10"?



tu a le projet de le faire voyager ou c'est simplement par souhait d'aleger et rendre l'ensemble transportable?



a combien estime tu le projet hors coût optique, PO et outillage?





merci pour tes compte rendu de ton travail!!

les premiers photon ne sont pas loin!,

continu comme ça:be:

[Chtit Bilou]

Hello Kmille !

Réponse dans le texte :



bonjour chtit bilou et encore felicitation pour le travail accompli qui va en inspirer plus d'un!!

Merki !



J'ai pu voir sur ta signature que tu possède dèja un 10", ce strock va t'il inclure les optiques de ton 10"?

Non, j'ai taillé un miroir de 250 dont les dimensions collent un ptit peu plus au projet Strock. Mais si je peux y inclure de temps à autre le miroir 10" du LightBridge, why not ?!



tu a le projet de le faire voyager ou c'est simplement par souhait d'aleger et rendre l'ensemble transportable?

Les deux, mon Capitaine.



a combien estime tu le projet hors coût optique, PO et outillage?

Pour l'instant, je ne sais pas trop... Permets-moi de te dire tout cela à la fin de l'aventure. Je compte faire un récap' des sites fournisseurs/informateurs et du coût.





merci pour tes compte rendu de ton travail!!

les premiers photon ne sont pas loin!,

continu comme ça:be:

Go on !!!

[Chtit Bilou]

Bonsoir les astronomes en culotte courte !



Depuis hier, je me suis remis au bricolage "intensif" et là, je dois vous dire qu'une étape importante vient d'être franchie : j'ai un dobson-valise !!! :guitare:

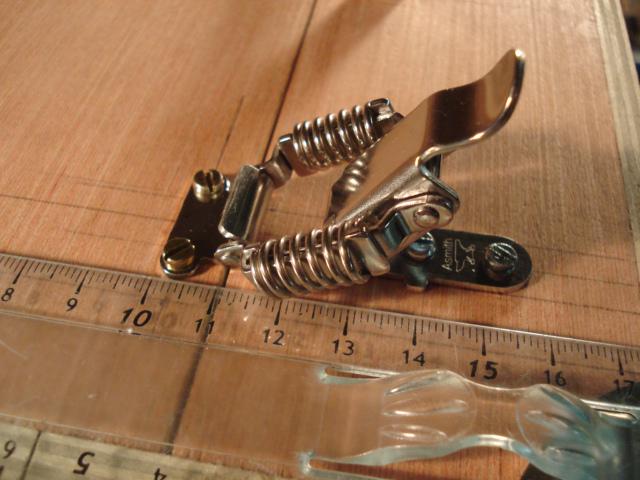

Ces fermoirs qui me faisaient de l'oeil depuis quelques semaines sont maintenant fixés. Pour cela, j'ai quand même misé sur la sécurité. Les vieux de la "vieille" crieront au surpoids mais ce sont quelques grammes supplémentaires qui qui apaiseront ma conscience ...

Tant pis donc ...

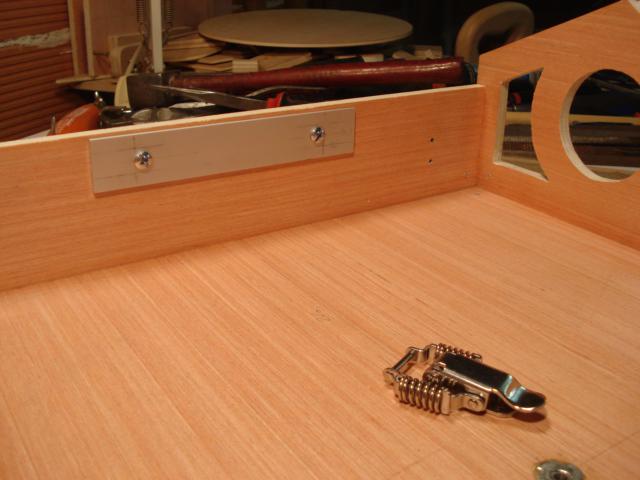

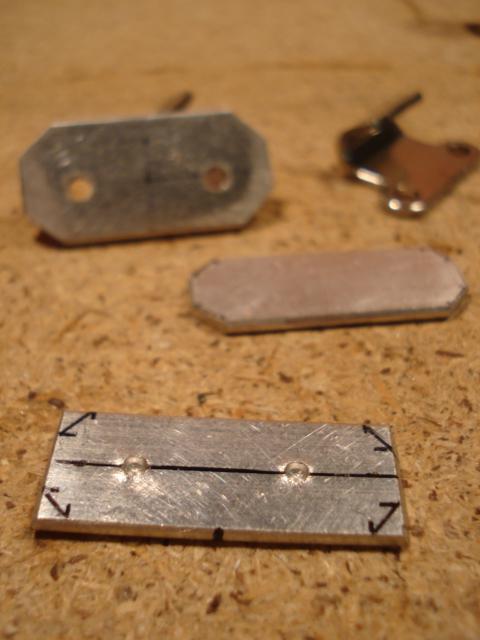

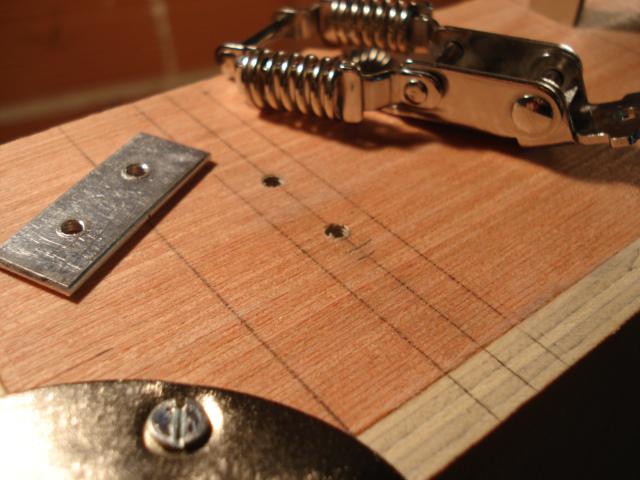

Des contre-plaques ont donc été utilisées. La première est celle qui répartira correctement l'effort de la poignée (10kg à soulever quand même ...). Pas d'arrachement possible même en cas de départ précipité !

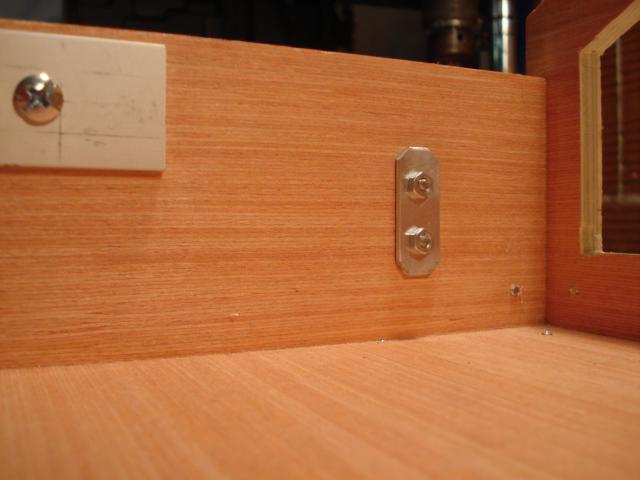

Les autres contre-plaques sont situées derrière chaque fermoir et chaque crochet qui va avec. J'ai choisi "pour faire style" de les couper en octogone grâce à la meuleuse. Tous les trous sont taraudés (alu et bois). On voit le tracé au crayon gris pour bien placer le système de fermeture :





Le plus dur et le plus long a été de choisir la bonne position, là où le fermoir fera un joli "clap!" quand il se fermera. Quelle douce mélodie ...







Et ensuite, ya plus ka dire : OOOOooooohh !!! GENIAL !!!

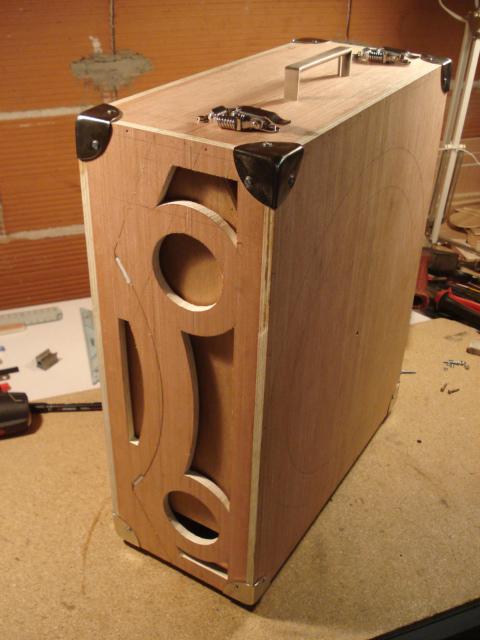

J'ai un dobson-valise !!!





Quelques vis encore à couper mais là ... ça sent la peinture là ...

Bon ciel et à bientôt !

Modifié 5 mai 2015 par Chtit Bilou

[guillau012]

Simplement Magnifique

[JMDSomme]

De bien belles grenouillères en effet!

[cbrunfranc]

Bonjour



Je lisais le 1er post de ce fil, et je me posais une question... Quel est l'épaisseur et le type de CP utilisé pour le rocker et le reste ?



Merci



Christophe

[Chtit Bilou]

HellooOOoo,



Yaum'Gui : toi, t'as le discours d'un gars qui voudra essayer le truc une fois fini, hein ?



JMD : les grenouillères de caastoch' sont énormes de chez énorme. Global Audio Store a été mon fournisseur ainsi que pour les pieds caoutchouc !



Christophe : de mémoire :

*** caisse primaire : du 5 mm (planche barillet, 7mm)

*** cage secondaire : du 5 mm

*** rocker et socle : du 7 mm

Le tout acheté chez CiffréoBonaBois

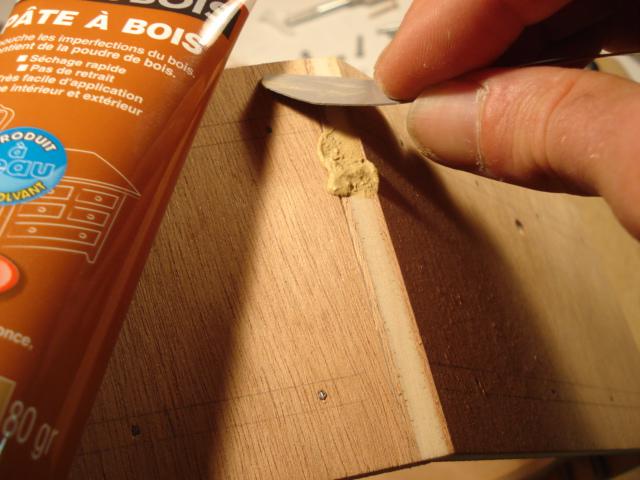

Aujourd'hui, je vais préparer le bois pour le peindre (pâte à bois ...)



Bonne journée !

[JMDSomme]

On sent la fébrilité!

Profites de ces moments magiques, ensuite fais nous une série de belles images puis va t'enregistrer ici http://www.webastro.net/forum/showthread.php?t=104966&page=3 , sous le N° 28 (sauf si on a des arrivées impromptues).

Ce recensement est bidon car il y a sans doute largement plus de 100 strock en circulation... mais comme ça on a des images et des retours des heureux nouveaux venus!

[Chtit Bilou]



Mais j'y compte bien, cher camarade !

On s'en rapproche mais ce n'est pas pour tout de suite ... :rolleyes:





Sinon, aujourd'hui, petites actions nécessaires :

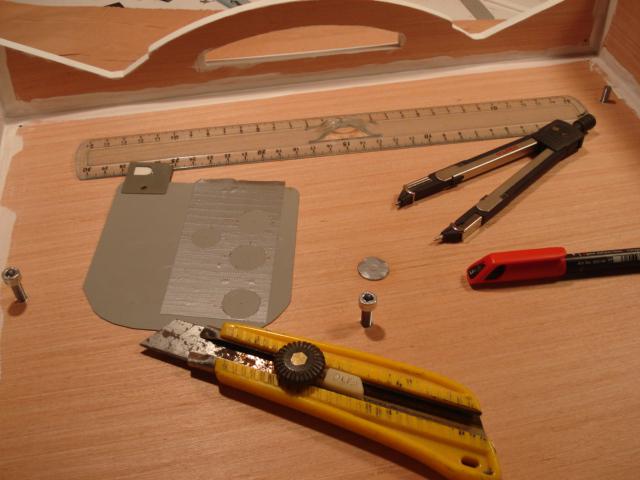

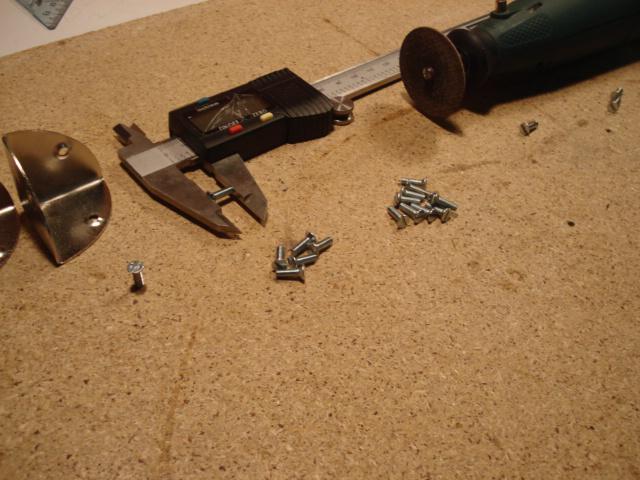

*** il fallait que les vis fixant les coins de valise ne ressortent pas de l'autre côté de la boîte, à l'intérieur. Ce fut donc l'occasion de faire du travail précis avec la fausse Dremel. Leur longueur est au dixième de millimètre près ! Peut-être de la perte de temps, mais cela m'a amusé ...







*** avant de passer la sous-couche micro-poreuse, j'ai expérimenté la pâte à bois à grand coup de spatule ! Tous les trous y sont passés, des quelques cages dans le CTP à l'ensemble des ptits clous que j'ai pris soin de mieux enfoncer. Demain, " l'artiste " s'exprimera ...





Allez zou ! A bientôt !

Bon ciel !

[Chtit Bilou]

Re !

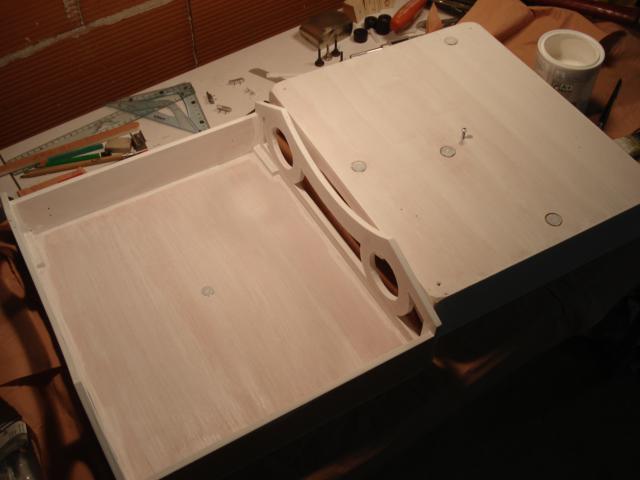

Quelques news pour cette veille du 8 mai. Ce fut l'étape sous-couche.



Avant toute chose, bien entendu, on doit poncer tout ce qui sera peint jusqu'au moindre petit coin. Gnnééééé Travail vachement fastidieux car en additionnant toute les surfaces, c'est long ! Je me suis créé un muscle à force !

Travail avec le papier de verre, grain fin.

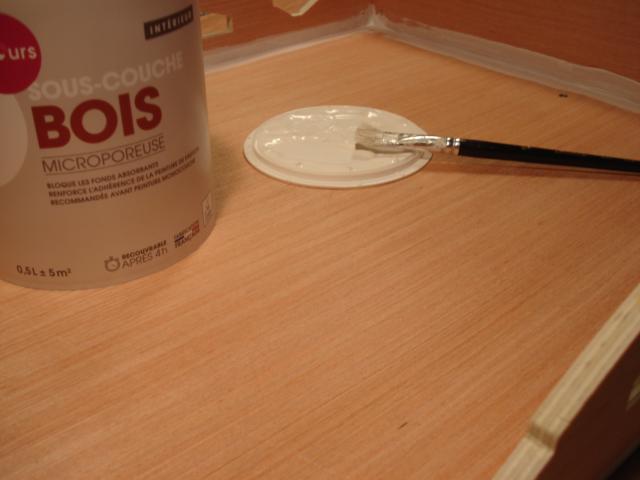

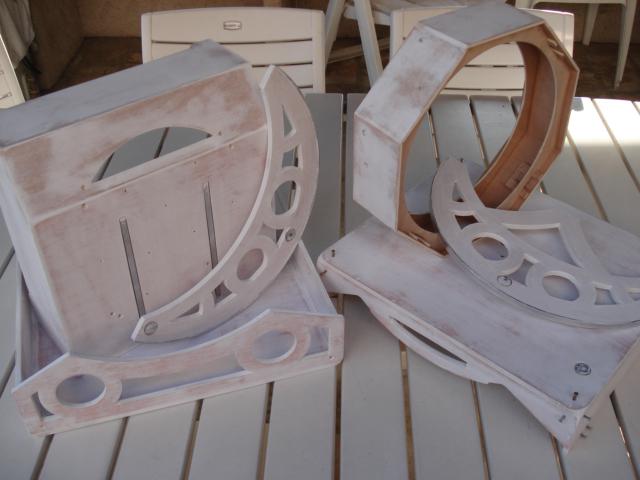

Vient ensuite une étape plus tranquille à grand coup de pinceau. On se fait d'abord les angles et les tranches :

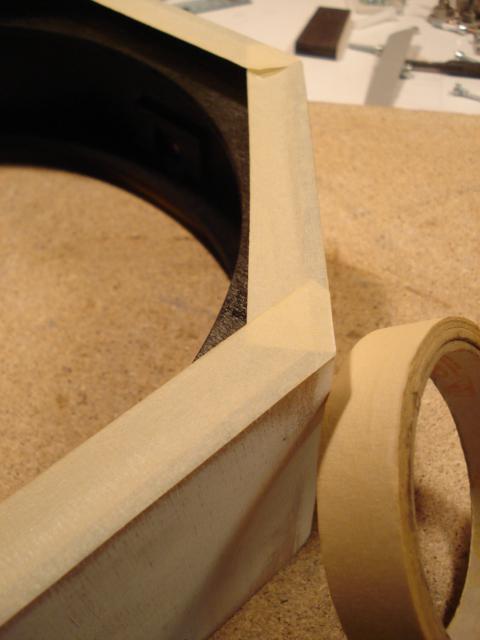

On cache ensuite avec du scotch les parties de quincaillerie qui sont collées à l'araldyte et sacrifie quelques vis pour éviter de boucher les pas de vis :







Et ... et ... et ... on obtient un truc tout moche !!!









Voilà pour aujourd'hui, je vais me piauter. STOP !!!



Pour demain, si j'ai le temps, une chtite couche de peinture ??



Bon ciel !

[Chtit Bilou]

Camarades bonsoir,



Après une nouvelle étape (après de longues semaines d'inactivité...), je reviens vers vous pour vous présenter ce qui a été fait ce week-end. A l'occasion, je me suis encore créer un nouveau muscle !



Et pour ceci, il faut poncer la sous-couche ! Ponceuse et papier ont été utilisés pour lisser toutes les surfaces à peindre. Maintenant, c'est tout doux !

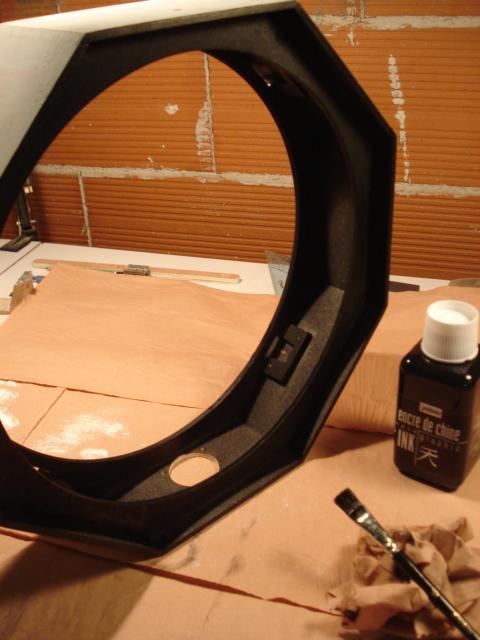

Vient ensuite l'encre de Chine achetée chez Cultur.a avec laquelle j'ai commencé par la cage du secondaire, puis la caisse du primaire.





La prochaine étape ? Il me semble que c'est la peinture !!!



Bon ciel et au week-end prochain !

[JMDSomme]

Il va être beau!!!!

Quelle patience! Je n'arrive jamais à prendre le temps pour ce genre de finitions, trop pressé....

Bravo.

[kmille16]

Il va etre top ce strock!!!

tu prevoit les premiers photons pour quand?

[Chtit Bilou]

Salut Kmarade !



Merci pour ton soutien, plus j'avance et plus j'ai l'impression que cela va être long ...

Impression déjà vue mais à mettre sur le compte de l'impatience !

L'essentiel est que petit à petit les choses soient faites, les photons arriveront ...





Mais, mais , mais ... mais ça sent pas la glycéro ???!! :) C'est le moment de peindre !!!

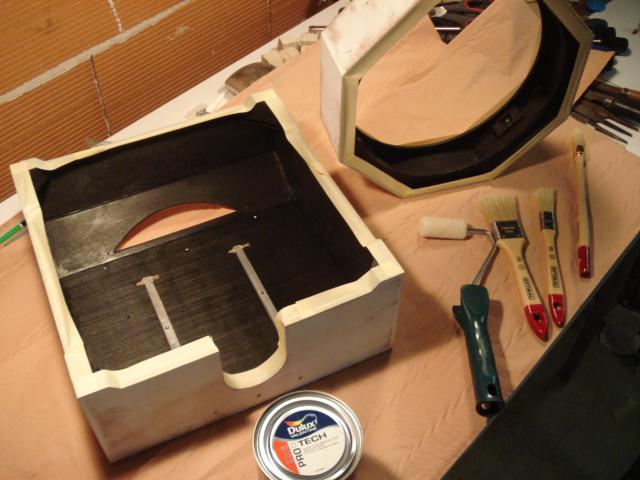

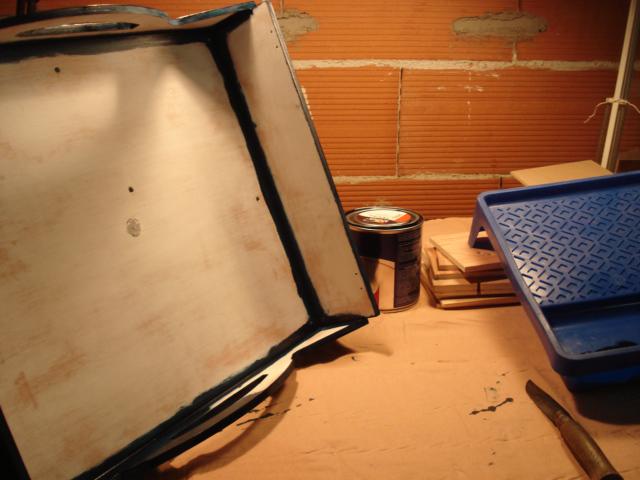

Avant de se lancer dans cette nouvelle étape, on prépare tout le matos et surtout on recouvre les tranches de scotch anti-débordement.

Passé un moment, j'hésitais à faire tout ça au pistolet mais ne le maîtrisant pas et imaginant tous les à-côtés à mettre en oeuvre pour faire ça, j'ai laissé tomber cette idée.

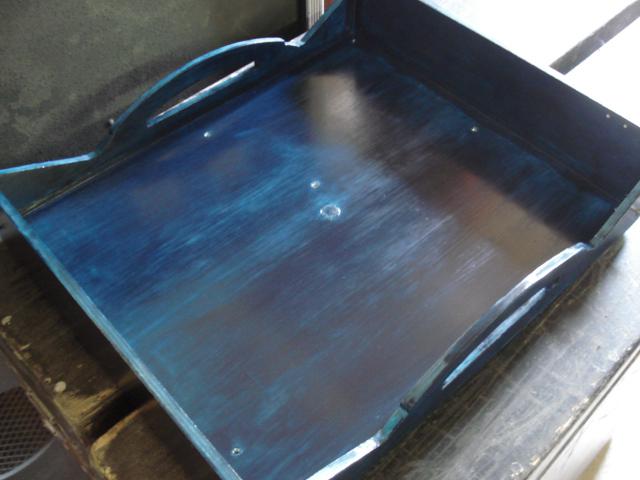

On dégage donc tous les angles et les tranches à peindre. Puis, on s'occupe des surfaces. Fastoch' !





Toutes les surfaces ont été peintes ce week-end, j'aimerais passer une seconde couche dès demain (malgré un surpoids annoncé ! tant pis, ce sera à mon goût ! ).



To be continued.

Bon ciel !

[kmille16]

Salut, alors il sera de qu'elle couleur??

on dirais du bleu nuit? non?

[Chtit Bilou]

Vi vi ! Bleu nuit (ou RAL5004) ! Et la seconde couche n'a rien à voir avec ce que l'on voit en photo !!!



A++

[guillau012]

Bon alors sa commence a duré cette histoire!! il est près quand ce strock hein???....dépêche toi il te reste plus que 2 jours avant sont inauguration "officiel" euh non officieuse.

[Chtit Bilou]

Hello tous !



Oui, cela dure et je commence à en avoir un peu marre de ne pouvoir faire que des sauts de puce à chaque fois ...

Bientôt une année se sera écoulée ... !





Le capot de protection du miroir :

En bref, on ne se laisse pas aller non plus, un pas important a été fait ce week-end. Les plans de Magnitude proposaient l'utilisation du classique plat à tarte que je boude depuis le début, me voyant mal avec la caisse du primaire déambuler dans les rayons du Casinorefour ... Voyant en plus le temps passer à une vitesse folle, j'ai opté pour une solution dont vous allez me dire des nouvelles !

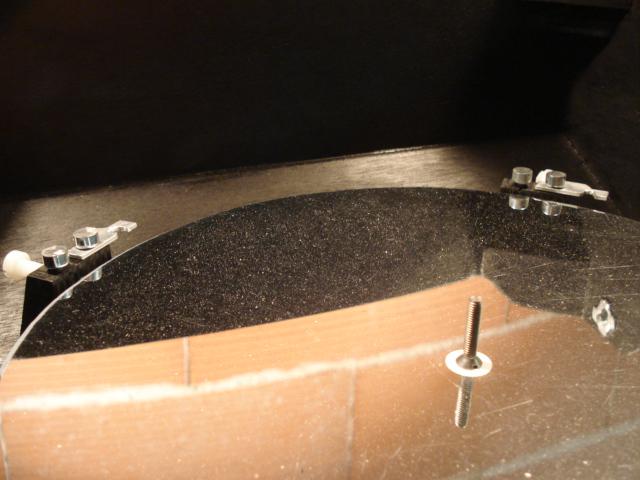

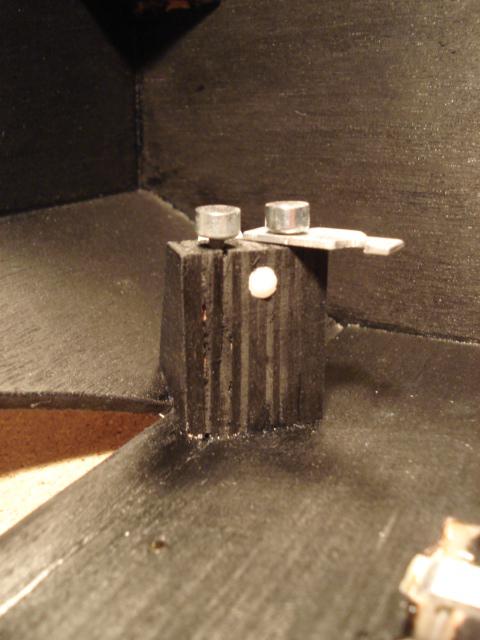

L'important avec ce capot est le bridage des cales latérales, that's all. Il fallait donc trouver un bon intermédaire : l'utilisation des vis au sommet des cales. J'admets que cette solution n'est pas aussi costaud que celle proposée, mais bon ... ... ...

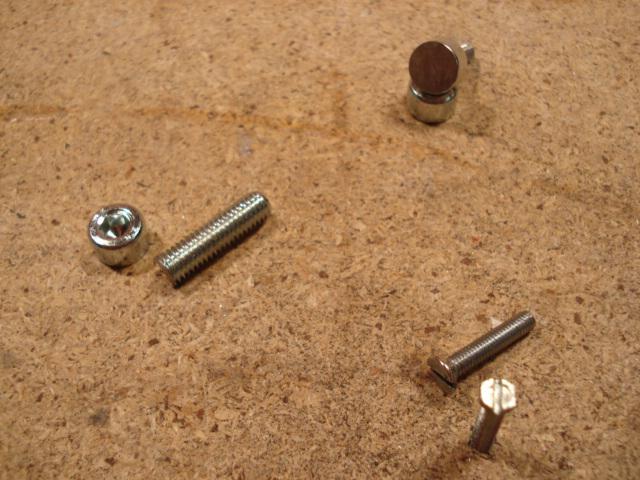

*** Tout d'abord, couper et récupérer la tête de vis CHC 5mm qui traînent.

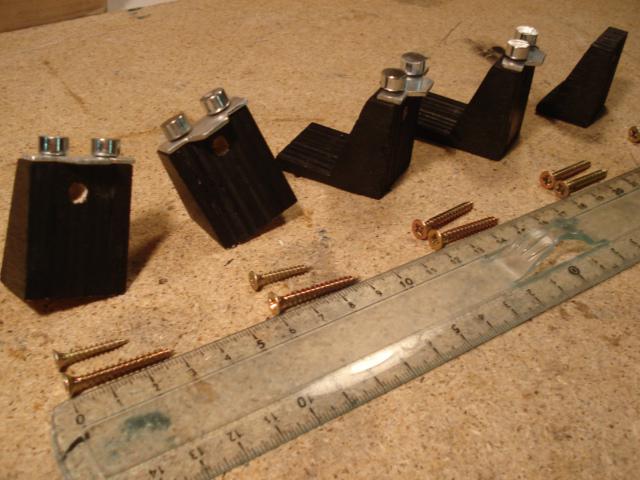

*** Ajuster ensuite la tête des vis des sommets des cales en hexagone à la meuleuse de manière à ce qu'elles s'emboîtent bien dans les premières.

*** A la fin, on colle à l'araldyte !

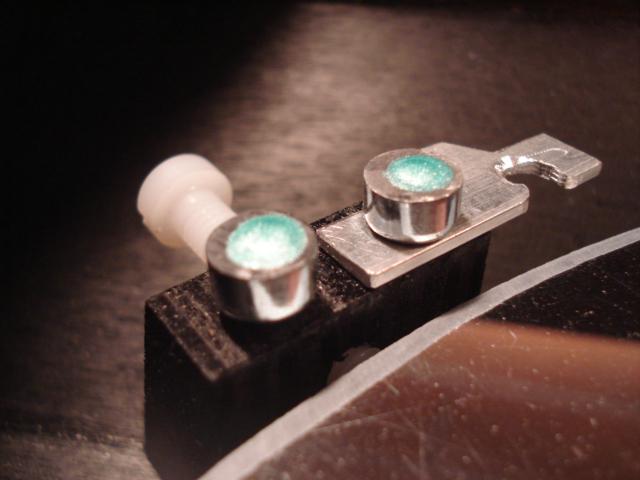

Le résultat est quatre petits ovnis prêts à communiquer ! Céti pas mignon !







On voit ainsi le final "in da box".

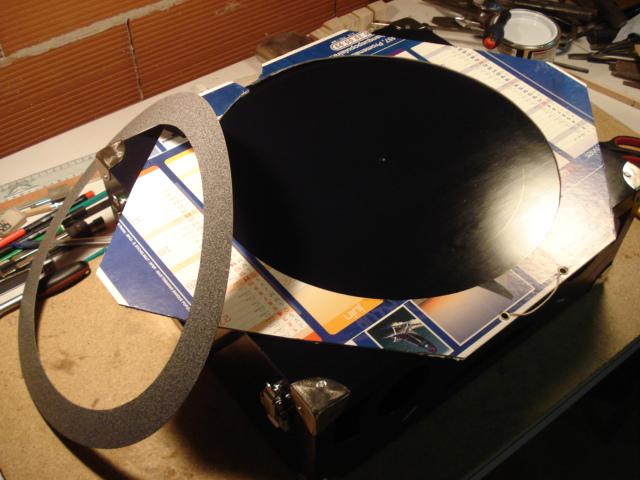

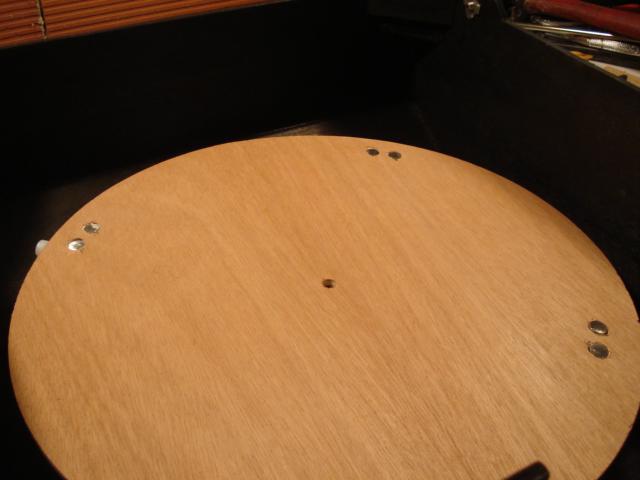

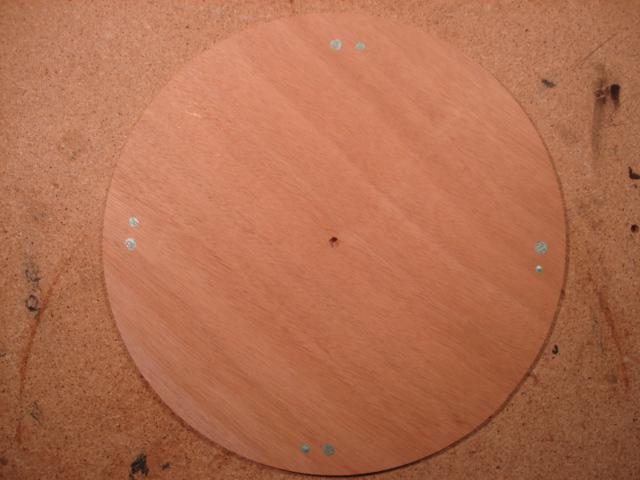

La seconde étape consiste au perçage du capot, épaisseur 5mm, diamètre 30cm. Pour cela, on place le miroir comme on le souhaite et on installe en douceur un guide (de toute façon, cet endroit, ... on s'en fout ! ).







Avec de la peinture fraîche, on marque la tête des vis :







Et une fois posé dessus pour marquer les endroits, on enlève délicatement le capot, c'est prêt à percer !







J'ai malgré tout eu besoin de quelques ajustements à la meuleuse pour que le placement du capot sur les vis se fasse parfaitement.

Le résultat me semble à la hauteur du cahier des charges car le diaphragme inférieur du secondaire vient correctement se poser sur le couvercle. Mais sutout, les quatre cales latérales sont solidaires les unes des autres ! Le haut de la cage du secondaire vient quant à elle éfleurer le haut de la caisse du primaire.

Je pense que là, c'est " BANCO JACKY !!! " (expression populaire)





Cet aprèm', je l'ai simplement vernis car de cette manière, on pourra attester que ce télescope est en bois ! Si ! Si !





Allez, c'est cool (enfin je l'espère...), à très bientôt !

[kmille16]





Je pense que là, c'est " BANCO JACKY !!! " (expression populaire)





En tout cas l'expression est vraiment de circonstance!!!

bravo pour ce capot ingénieux comme tout!



petite question , la vis posée au centre du primaire et le trou sur ton capot, ne servent qu'au centrage? ou ont ils d'autre utilité!!!



courage ça pend forme, et perso et je reste admiratif de la propreté de ton travail!!!

Good job !!

[Chtit Bilou]

Pour l'instant, oui, cela ne sert qu'au centrage, on verra la suite après ...

[JMDSomme]

Salut Bilou.

C'est comme ça que j'ai fait le capot miroir, j'ai ajouté deux vis molletées qui rentrent dans deux des cales pour le bloquer en place (une des deux passe dans une "fente" du capot comme ça on en a qu'une à dévisser entièrement pour sortir le capot).

L'ensemble solidarise en effet les cales et c'est sécurisant....!

Quand je vois ton miroir... ça me rassure sur la propreté du mien.... Gloups !

Courage, tu t'approches du but !

[Chtit Bilou]

Vraiment pas bête cette technique. Tu n'aurais pas pu me la dire avant ??!

Quant au miroir, c'est une loOoongue histoire !



A+++

[Chtit Bilou]

Chaudes les nouvelles !!! Chaauuuudes !



Nous voilà dans les étapes de finition que je laissais traîner depuis loOOoongtemps.

On commence donc sur les chapeaux de roues avec le collage de la piste de danse, où on utilise de la colle contact néoprène. Encoller les deux parties à assembler et attendre quelques minutes. Un gabarit a été fait dans un calendrier pour éviter toute bêêêtise de placement.

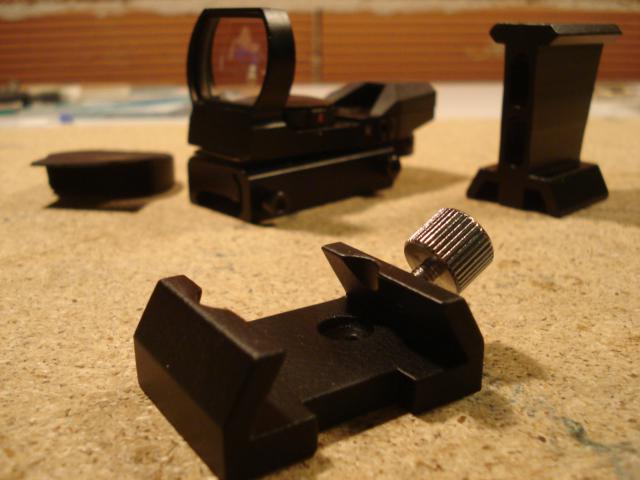

L'ami Guillaume m'avait refourgué son chercheur point rouge vert . Je me suis permis de couper une partie de la base pour l'alléger et ensuite de la peindre avec une bombe de couleur noir mat. Tu ne m'en veux pas Guillaume, hein ?!

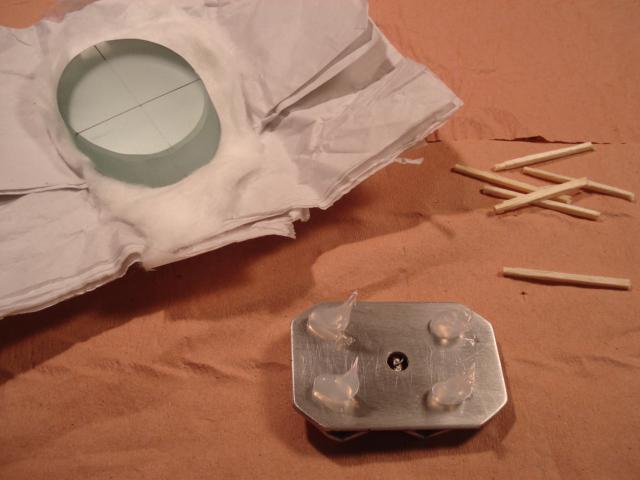

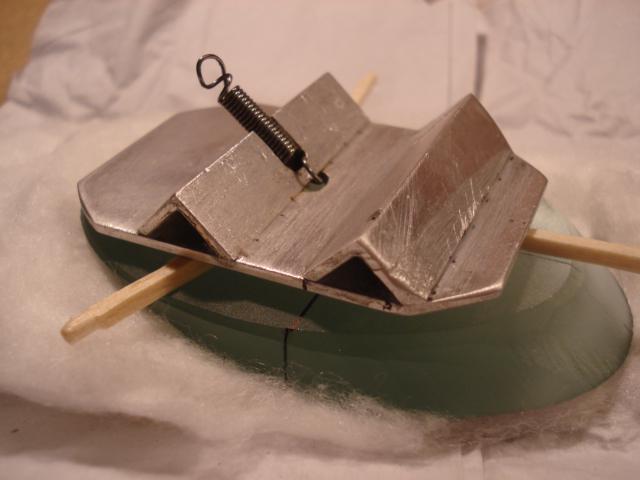

Vient ensuite le fameux collage du secondaire avec sa colle pour aquarium. Quatre bons plots laissés sur la plaque en alu et le miroir vient tranquillement se positionner grâce à des marques faites au préalable. On voit sur les photos les fameuses Zallumettes.

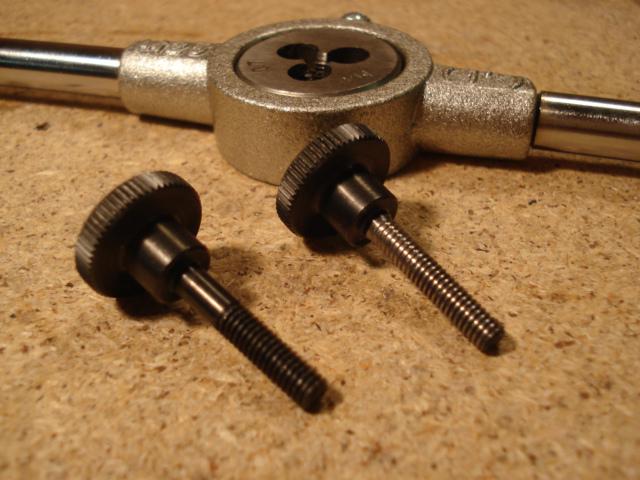

Dernière finition qui a su égayer ma journée : les filières !

Les têtes molletées que j'avais commandées n'avaient pas un filetage qui allait jusqu'au bout. Qu'à celà ne tienne ! En un quart d'heure, j'ai pu traiter les quatre vis concernées.





Génial !

[Oeil noir]

Salut Chtit Bilou, j'avais complètement raté ce poste , je viens de le parcourir en diagonal, c'est un super travail que tu as effectué, on sent une grande application dans chaque pièce confectionnée, c'est très propre, vraiment.



Bravo à toi et bienvenu dans le monde des bricoleurs

[Chtit Bilou]

Merci cher Oeil Noir, mais le tien de boulot est tout aussi sympa, si ce n'est mieux ... !



Dernière bricole et première lumière officieuse ce soir pour appréhender le réglage du secondaire !

Aï aïe aïe ... !



Bon ciel !

[Oeil noir]

Merci, merci (restons modeste ).



Tu nous raconteras ta première lumière!!!



Cela reste émouvant la première lumière (quand ça fonctionne), un moment fort! Et les suivantes restent particulières, il y a comme un lien entre le télescope et son constructeur, un plaisir étrange . Enfin c'est ce que j'e ressens de mon côté .

[Chtit Bilou]

Ouais, bon, la première lumière ... un gros truc blanc pour la Lune, ya encore des réglages à faire !

Mais si, j'insiste ton télescope a la Grande Classe.



M'enfin ...



Ladiiiiiiiies and gentlemen !

It's good to see a travel scope !!!





Nous voilà donc au final de la construction du Strock ! Tout a été fait, entre temps le chercheur a été installé, ainsi que le miroir secondaire.

Il manque une grosse partie du travail pour régler les différents éléments optiques, mais sans laser ni oculaires, ce sera une entreprise qu'il faudra remettre à plus tard...



Voici une vue en détail de ce qui a été fait !

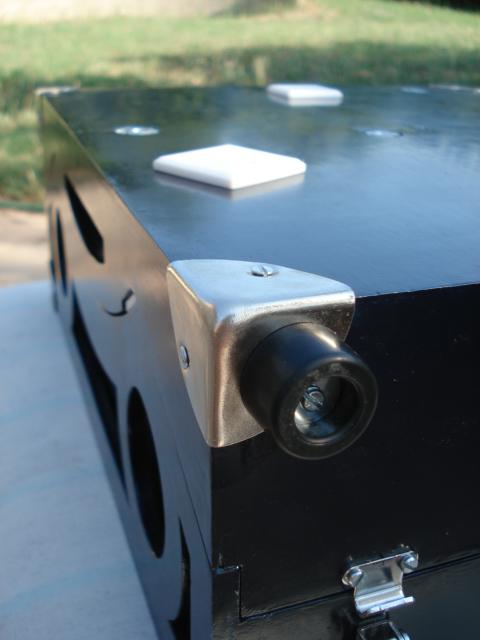

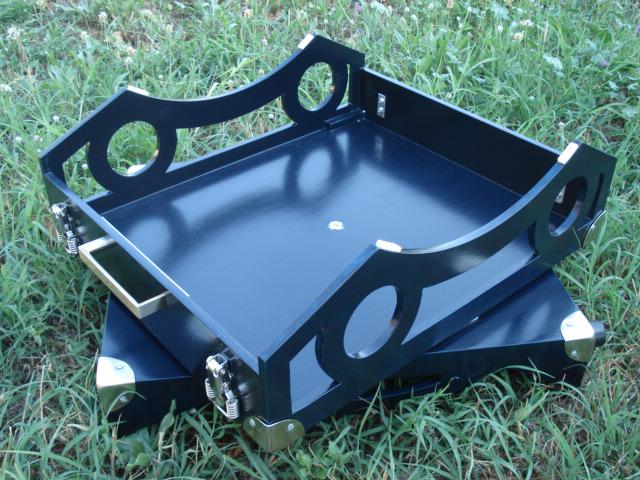

Le socle et les pieds, on discerne au loin les patins Teflon pour le glissement en azimuth :

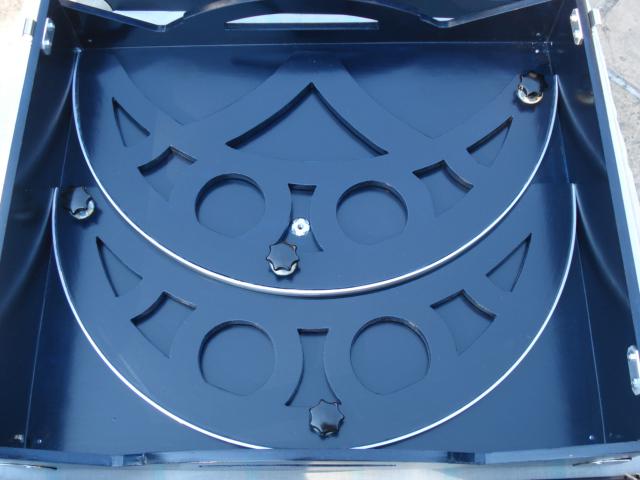

Sous ce socle, on découvre les haches qui y passent tout juste, ouf !

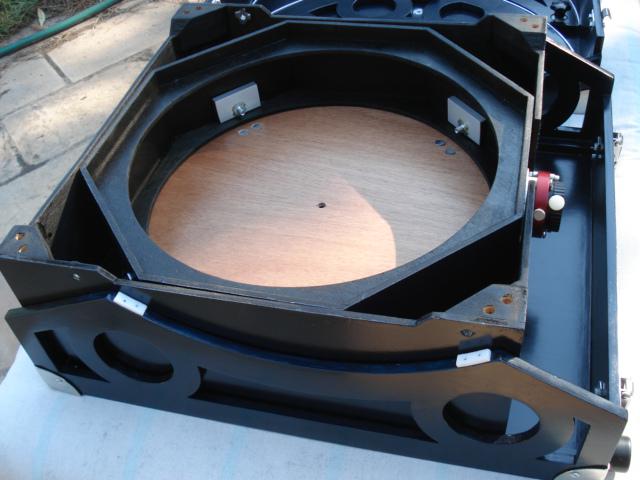

L'empilement des autres éléments dans le rocker :







Vue imprenable sur les haches et le capot de protection du miroir primaire (j'aime bien mes p'tits plots ! ):

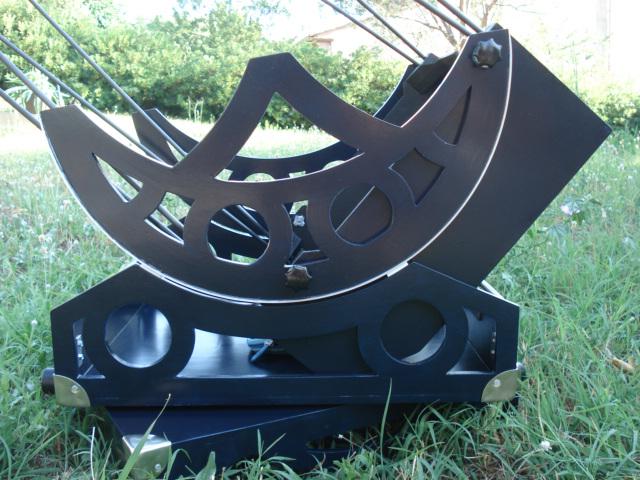

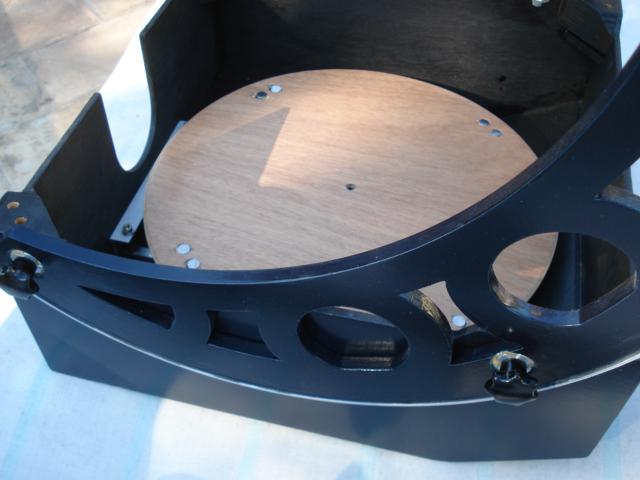

Début de l'assemblage, ça tourne nickel.







Vue de côté, où la caisse du primaire passe à trois ou quatre millimètres du rocker.

Il est fort ce Strock !

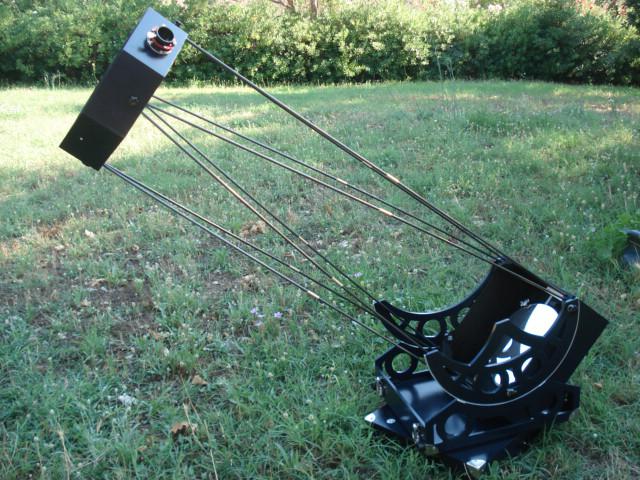

Et maintenant, la photo-finish.

Je ne vous raconte pas la douceur des mouvements et le non-collage au départ !!!

Une fois équipé du chercheur et d'un oculaire, l'équilibrage est parfait !







On ne tardera donc pas à passer aux réglages optiques qui ne manqueront pas de me faire vous poser quelques questions idoines ... :be:



!!! Victoire et bon ciel !!!

[cejy07]

Je suis depuis le début cette aventure, eh bien bravo, vraiment très beau ton DOB...

Les étoiles n'ont plus qu'à bien se tenir.
