pare buée + résistance chauffante C9

[Christophe.noel]

Allez le petit bricolage du samedi matin pour mon C9

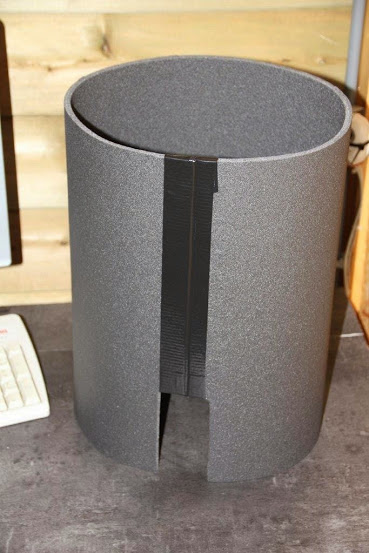

Fabrication d'un pare-buée avec un tapis de gym :

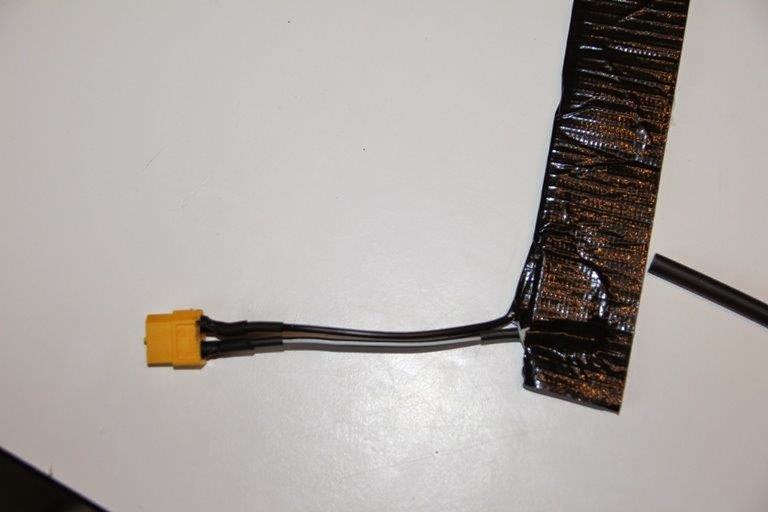

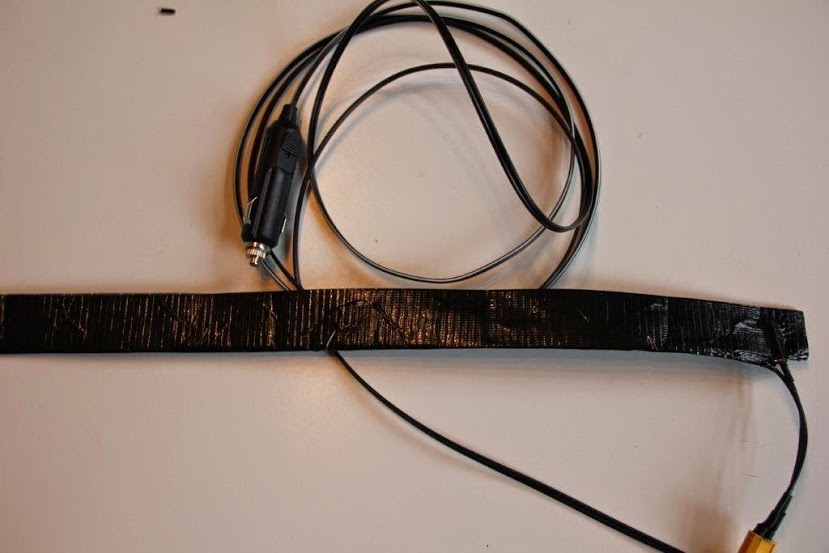

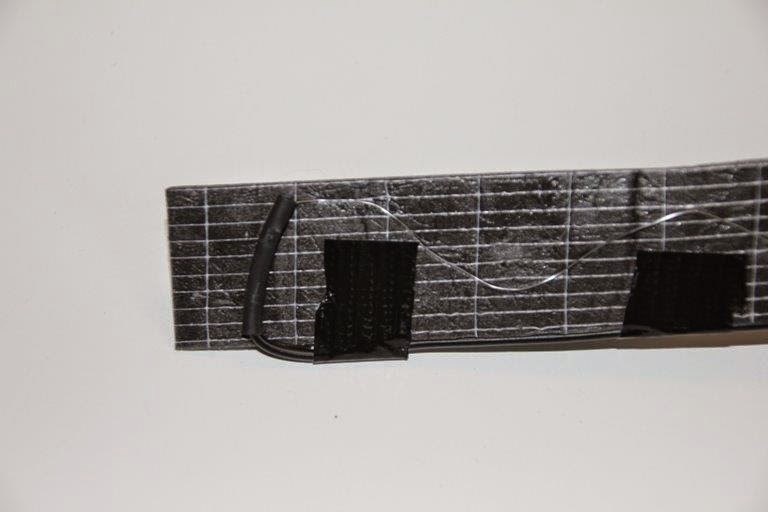

Et fabrication d'une résistance chauffante à l'aide d'un fil résistif constantan qui me restait...

Donc pas le choix, j'avais 1 m de 20ohm/m fallait faire avec



D'après la formule P=U²/R => en 12v ça donne 144/18.2=7.92W



18.2ohm car le diamètre est de 626mm de développé pour le C9 donc j'ai utilisé un peu moins.

La température de contact du fil était de +-38°, je trouvais cela un peu élevé.

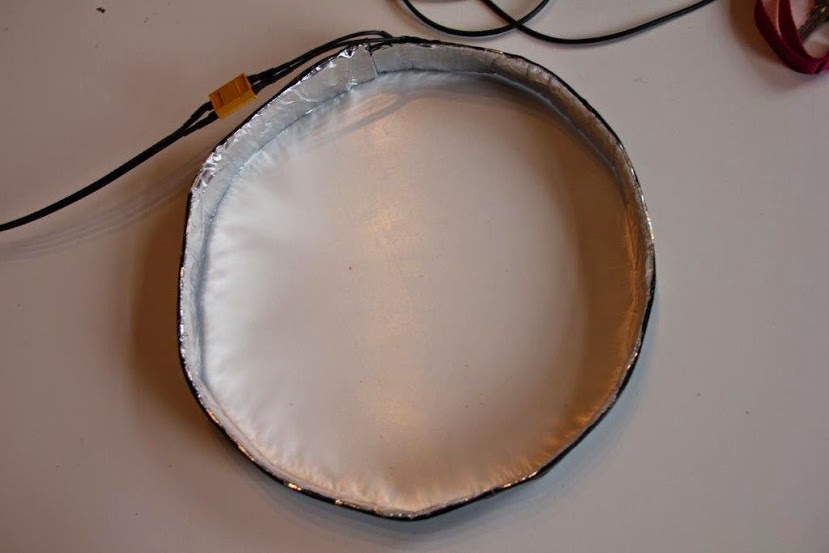

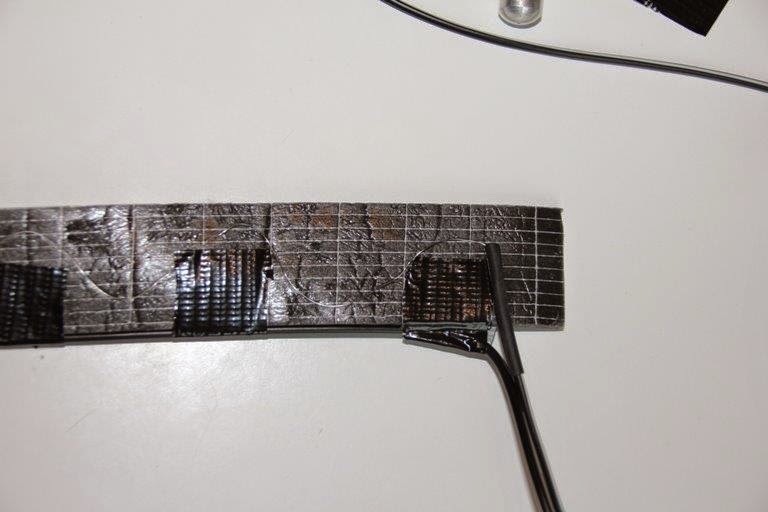

J'ai donc mis 2 couches d'isolants coté intérieur et ensuite 2 couches de collant en aluminium pour répartir la chaleur sur une plus grande surface.



Cela marche vraiment bien, la surface de contact est de l'ordre de 30° pour 20° de T ambiante.



Je vais essayé comme ça, je ne pense pas avoir besoin de bcp plus de puissance...Même si idéalement on conseil 14w pour ce diamètre.

Mais bon si c'est pour réguler à 50% de puissance après



Christian m'a dit que la sienne était tiède, là elle est tiède

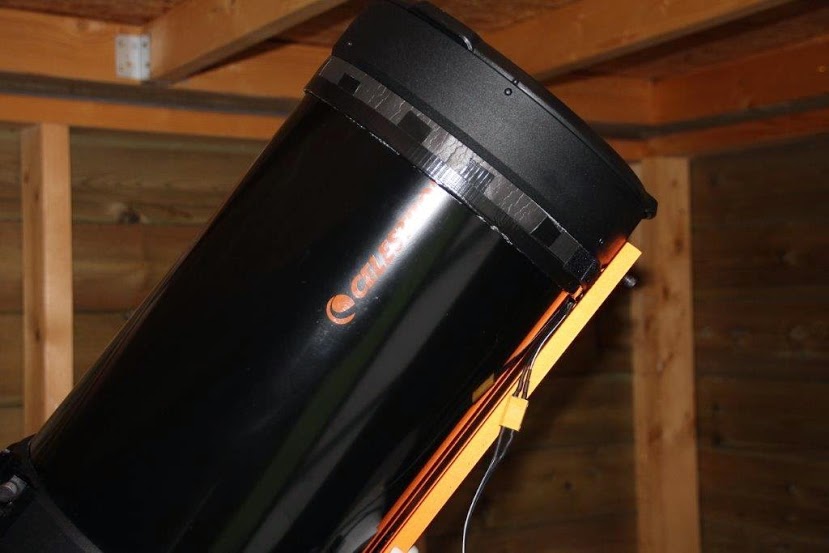

Fermeture par Velcro pour pouvoir faire le tour facilement du tube













[francois-du-57]

hello Christophe belle réalisations ,je vois que tu as fais ce que tu m'as dis dans ton MP.

[Christophe.noel]

Merci Francois, oui à part l'alim...je pensais partir sur une alim pc-portable que j'avais => 20v mais c'est trop chaud à mon gout.



Du coût je suis resté sur le 12v
