C'est décidé, je veux mon abri

[sonata31]

Il y a déjà un bon moment que l'envie d'un abri me tente



Le déclic vient de se faire en voyant celui de bod38



Cet abri concernera mon C11 EdgeHD sur sa monture Losmandy G11



Mes premières questions :



- Je compte réaliser une colonne pour supporter la monture (l'utilisation du trépied n'est pas envisageable, il ne passe pas la porte), pour cela j'e dispose d'un tuyau PVC de 30 cm de diamètre (c'est un peu gros, mais je l'ai, autant l'utiliser) : comment calculer la hauteur optimum de la colonne, à priori l'ensemble est surtout destiné à la photo ?

- Quelle hauteur d'encrage dans le sol et sur quelle surface ?



D'avance merci pour vos réponses



Louis

[bod38]

Hello,



Tout dépend du type d'abri que tu envisages. Si tu optes pour le même type que le mien, il faut être certain que la hauteur de l'ensemble passe par la porte. En ce qui me concerne, j'avais monté le télescope sur le trépied et j'avais choisi la hauteur qui me permettait de faire du visuel confortablement tout en étant compatible avec la hauteur max. Donc un pilier de 1m, 1m20 par rapport au sol.



Pour l'encrage je pense que dans l'idéal il faut creuser jusqu'à la profondeur "hors gel" de ta région avec un minimum d'une 20cm autour du pilier. Bon moi j'avoue que j'ai triché, le hors gel chez moi est à 80cm et je me suis arrêté vers 40-50cm car j'avais plus que du caillou et j'en avais marre de piocher

Modifié 26 octobre 2014 par bod38

[sonata31]

Merci pour ton retour bod38

[JF6431]

Pour ma part je me suis fixé à la platine à 1.1 m du plancher, mais ça dépend de ta taille, je fais 1.7m ....



J'ai aussi utilisé une PVC de 315 mm, implantation de 50 cm dans le sol, sur environ 1m*0.8m de surface. Ca bouge pas... il faut bien ferrailler.

[sonata31]

Merci JF6431

[sonata31]

Pensez-vous que cette implantation soit suffisante ?





Les barres noires sont le ferraillage

Le tube est rempli de béton

[martial_julian]

largement suffisante là tu es sûr que ça ne bronchera pas , avec une telle colonne tu pourras même mettre par la suite une EQ8

[sonata31]

largement suffisante là tu es sûr que ça ne bronchera pas , avec une telle colonne tu pourras même mettre par la suite une EQ8



La G11 pèse également son poids

[martial_julian]

oups pardon , je n'avais pas fais attention que c’était pour une G11 ,

tel que tu imagines la colonne, je pense que tu seras tranquille , c'est assez similaire à ma colonne au niveau des dimension avec un cube de 75cm

[sonata31]

Comme j'ai une route qui passe pas loin en contre-bas, je veux être sûr

[sonata31]

Je vais utiliser l'abri Nebraska comme bod38

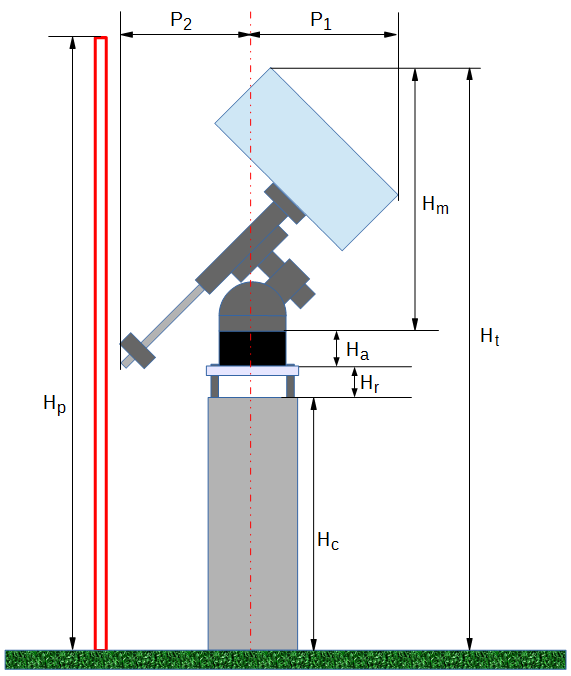

Le passage de porte Hp fait 170 cm, ce qui me donne une hauteur de pilier Hc de 57 cm (avec 5cm de marge) suivant le schéma suivant





Cela fait bas, mais comme à priori c'est un setup destiné uniquement à l'astrophotographie cela ne devrait pas être génant

J'ai Hr + Ha = 20 cm et Ht = 165 cm

[bod38]

Attention à une chose importante. L'axe des rails de l'abri doivent être orientés nord-sud de manière à laisser le télescope en position de repos comme sur ton schéma. Sur mon abri, il y a une différence de 45° donc en position de repos, mon télescope est moins haut MAIS plus "large".

[teddelyon]

Salut,



Beau schéma



Juste une remarque, à mon sens le ferraillage ne devrait surtout pas dépasser du cube de béton (par le bas donc dans la terre sur ton image), peut-être que ce n'est pas très important (je ne sais pas) mais je préfère avoir toute la ferraille noyée dans le béton...

[Fredjel]

Oui, normallement le feraillage ne doit pas dépasser du béton et doit même être au moins de 3 cm dans le béton.

Celà permet lors de l'oxydation du feraillage donc son gonflement de ne pas faire éclater le béton à terme. Si le feraillage est dans le béton, pas d'oxydation donc pas d'éclatement.

[sonata31]

Merci pour la remarque sur le ferraillage

[sonata31]

Attention à une chose importante. L'axe des rails de l'abri doivent être orientés nord-sud de manière à laisser le télescope en position de repos comme sur ton schéma. Sur mon abri, il y a une différence de 45° donc en position de repos, mon télescope est moins haut MAIS plus "large".



Voici comment sera orienté l'instrument dans l'abri



[sonata31]

Je me pose la question du bon choix de l'abri :



Le Nebraska qui oblige à la mise en place d'un pied colonne



ou



Le Texas 65 qui me permet de conserver le trépied



La différence de prix est compensée par l'adaptateur nécessaire pour installer la G11 sur le pied colonne

[Gontran]

Pourquoi t'emmerder avec un trépied ? C'est beaucoup moins stable, un coup de pied et ça bouge; il faut refaire ll mise en station. Et puis la colonne évite au tube de venir taper sur le trépied dans certaines positions.

[sonata31]

C'est vrai que le trépied est plus encombrant



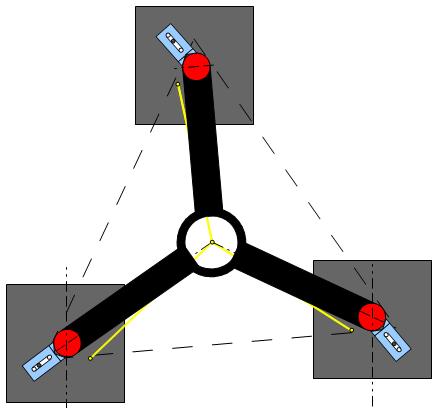

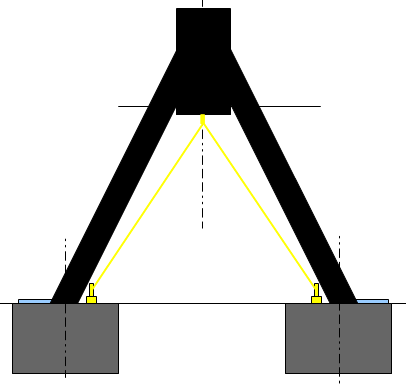

Maintenant le trépied de la G11 est massif, de plus avec un système de haubanage de ce type il n'y a pas de danger que cela bouge





[bod38]

oui mais dans ce cas tu devras faire une ouverture encore plus large dans le planché qui risque de nuire à la rigidité de l'abri qui ne tiendra plus que par le toit... Je pense que l'abri "Texas 65" peut être une bonne option pour gagner en ouverture de porte et espace intérieur si tu veux travailler sur ton télescope à l'abri. Mais dans tous les cas, je pense que tu devrais rester sur l'option pilier.



Autre point non négligeable, l'abri Nebraska est <2m² ce qui veut dire qu'aucune déclaration en mairie n'est nécessaire...ce qui dans certain cas est plutôt un avantage.



Bod38

[sonata31]

Je pense que tu as raison, je vais rester sur l'option pilier qui offre en outre l'avantage de rester valable si un jour je change de monture



Je reste donc sur le Nebraska, je pense aller le cherche demain

[sonata31]

Pour réaliser le chemin de roulement pour déplacer l'abri je compte utiliser des rails de portail : quelle taille de semelle béton faut-il prévoir ?

[sonata31]

Pour réaliser le chemin de roulement pour déplacer l'abri je compte utiliser des rails de portail : quelle taille de semelle béton faut-il prévoir ?



Certains utiliser pour cela des poutrelles béton, je n'arrive pas où trouver ce matériel, vous avez une adresse dans la région de Toulouse ?

[sonata31]

Certains utiliser pour cela des poutrelles béton, je n'arrive pas où trouver ce matériel, vous avez une adresse dans la région de Toulouse ?



Pas d'adresses ?

[Stergann]

Pas d'adresses ?

chez chausson-materiaux.fr ?

[sonata31]

chez chausson-materiaux.fr ?



Merci, j'avais trouvé entre-temps

[sonata31]

Cet article décrit mes réflexions quand à mon future "Observatoire"

[Gontran]

Très bel article !

[bod38]

Super article !! Bonne continuation
