Première lumière Dobson 500

[laurent81]

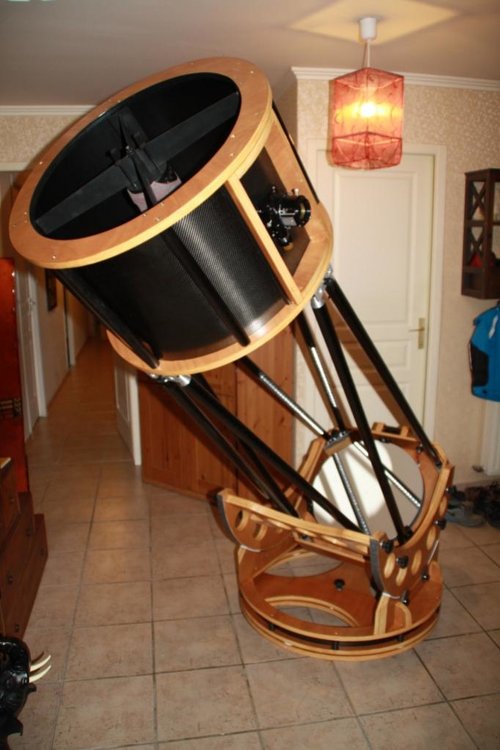

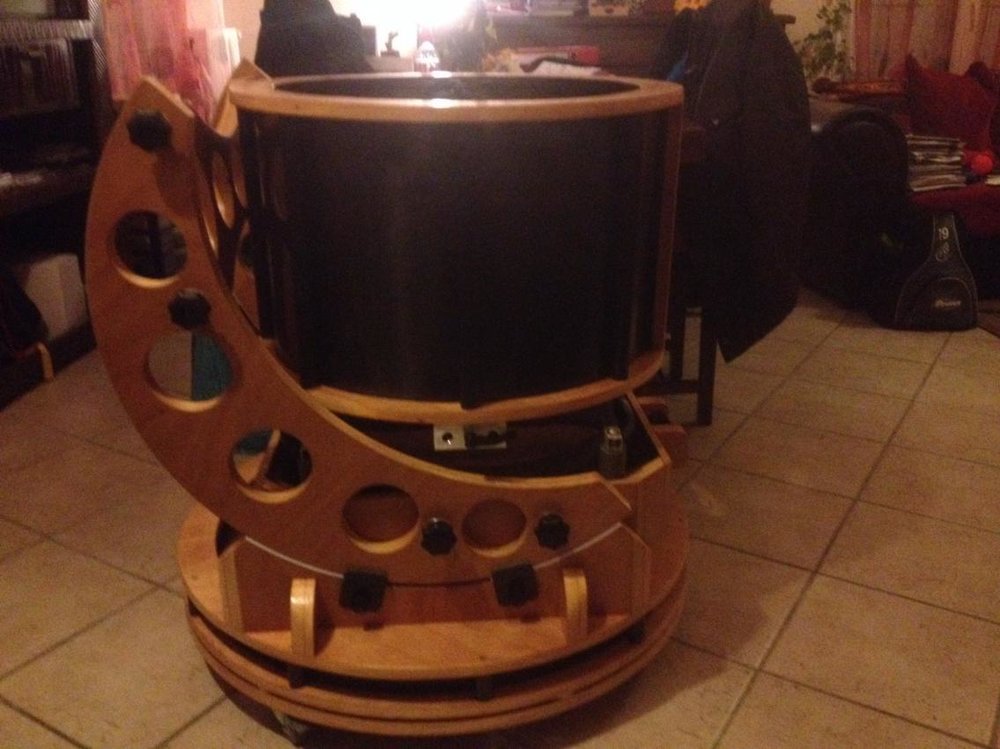

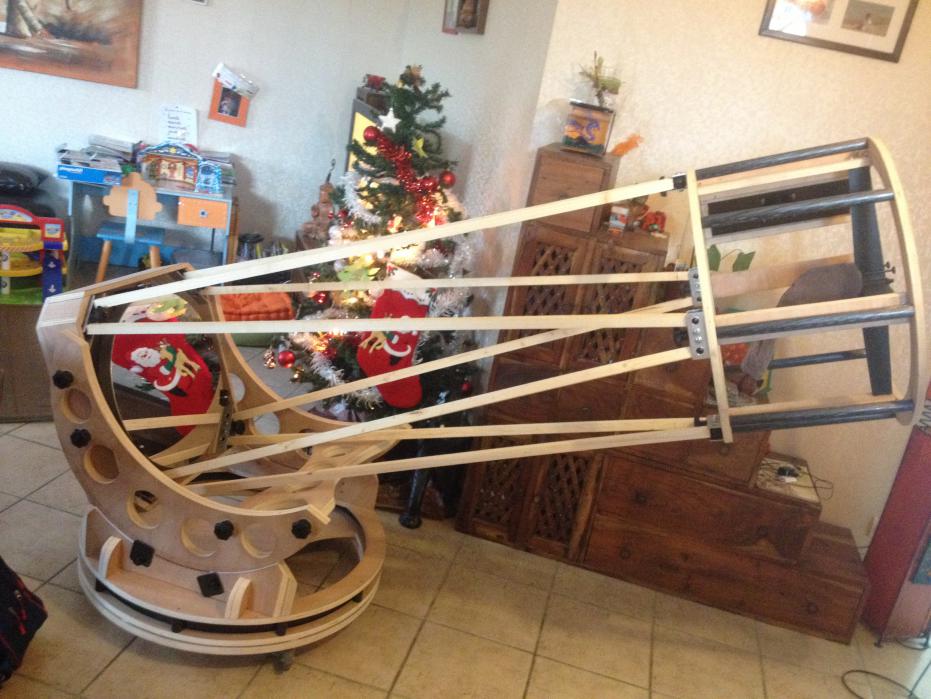

bonsoir a tous , ça y est , enfin après pas mal de galère il est prêt , première lumière ce soir , le ciel est super dégagé je vais en profité car cela ne vas pas durer , voici quelques photos de la bête :

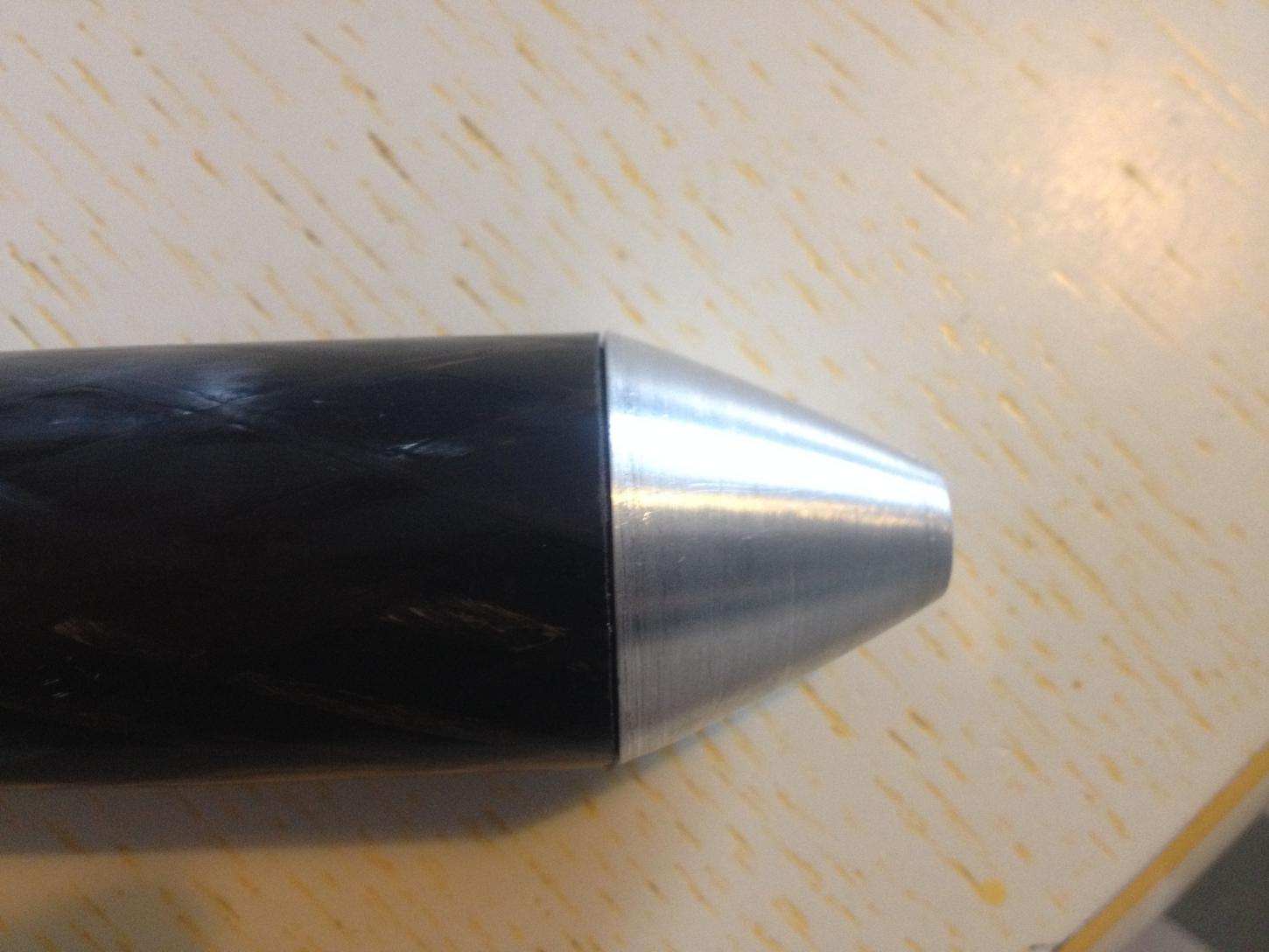

Il me manque les 8 tubes de carbone , mais pour les essais je préfère faire avec des lattes de sapin même si je sais que ma map est bonne car je fais un essai de jour , j'ai commencé a tourné les ronds d'alu qui iront s'emboiter dans les tubes de carbones en voici un :

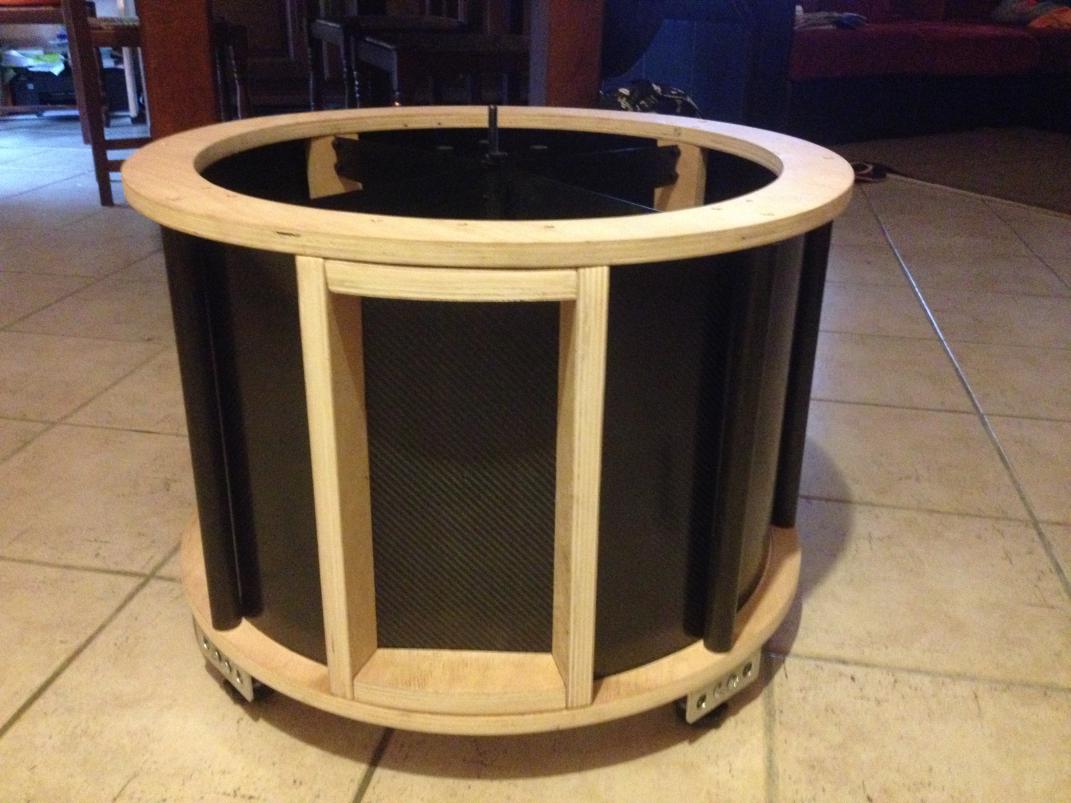

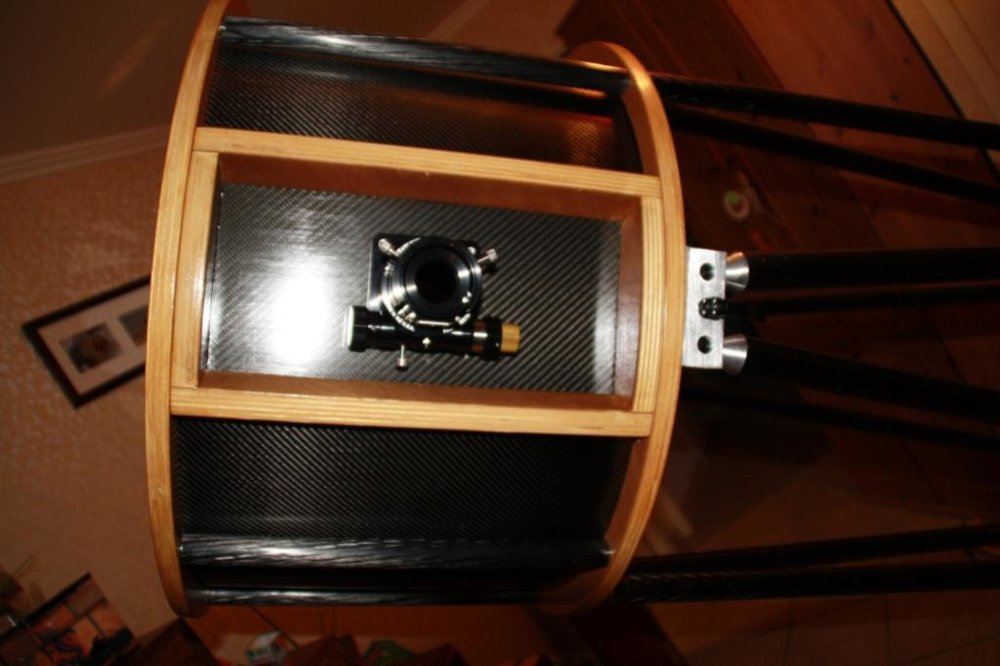

La partie exterieure de la cage secondaire est egalement une feuille de carbone que j'ai retiré pour les essais la voici presque terminée:





Merci a tous , n'hesitez a faire des remarques bonne ou mauvaises

[AZtro]

Bonsoir,



Bravo, superbe travail, le père noël à imprimer son reflet sur cette réalisation

ça en impose c'est clair, ça fait même massif au niveau de la cage secondaire, mais ça bougera pas au moins une fois les tubes carbones installés.



Le poids de cette "bête" ?



En tout les cas, bonne première lumière.

Profite bien même si la PL n'en donnera pas encore toute la quintescence.

[ZITO]

Une seule remarque : wouaouu !!

Bonne premiere lumiere

[juanlucas78]

Bravo ! Superbe !



Moi c'étais hier soir !



Bonne Prima Lux !



JL.

[PierreDesvaux]

Bel engin!! Bravo!



J'ai l'impression qu'il y a un système spécial entre le rocker et la base; roulements ?



Attention à la base: il faut vraiment qu'elle soit très rigide, pour que cela ne branle pas, surtout sur un 500. Peut-être faudra t'il rajouter une épaisseur, ou un profil en T.

A voir à l'usage.

[gerard33]

Qu'il est beau

c'est important aussi qu'un télescope soit beau

bonne nuit! pleine d'étouâles

[gerard33]

Qu'il est beau

c'est important aussi qu'un télescope soit beau

bonne nuit! pleine d'étouâles

[titildx]

très beau travail !! sublime

[laurent81]

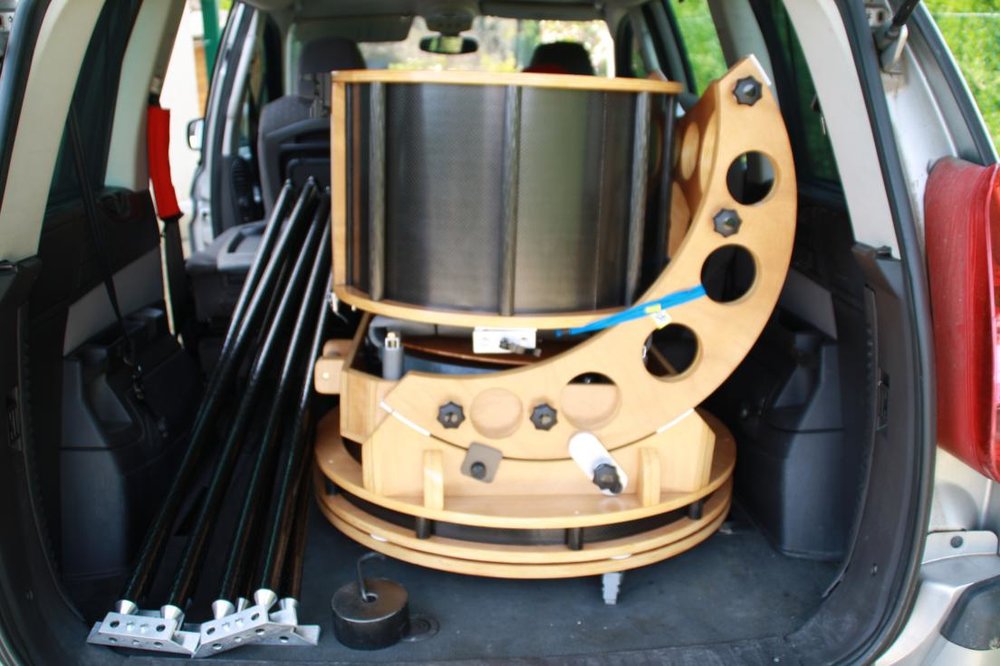

Merci à tous , le ciel a été clair une demi - heure pas plus , mais ça m'a suffit pour le test , sachant qu'il est pas encore vernis et que l'humidité tombe vite , j'ai tout vite rentré , aucun soucis d'équilibrage , sachant que je n'ai pas mis le chercheur , j'ai un antares 12x80 , pour le poids alors 26 kg pour le primaire et le caisson avec le barillet ,9.7 kg pour l'embase et 8,5 pour la cage secondaire ( avec le chercheur ) ce qui me fait moins de 45 kg ,pour un 500 ce n'est pas trop mal , surtout que tout est démontable , pour l'embase qui est en deux parties , la rotation se fait avec des rondins de teflons de 60 MM de diamètre pour 4 d'épaisseur . Merci

[laurent81]

Pierre , la base est rehaussé pour permettre au caisson du primaire de passer , niveau rigidité cela ne bouge pas .

[spacetimepictures]

Yes! Il a l'air costaud!

La feuille de carbone, ça fait un peu kitch pour l'instant Tu vas peindre la cage du secondaire de quelle couleur?

On peut voir le barillet, l'araignée/support du secondaire? T'as mis quoi comme PO?

Tu as quoi pour tourner les inserts alu?

J'arrête de t'emmerder



edit : j'aime beaucoup les angles "rabotés" sur la caisse du primaire! C'est un sandwich ton bois non?

[laurent81]

Feathertouch pour le p.o , j'ai un tour pour l'alu je mettrais d'autre photos dans la soirée

[spacetimepictures]

Et puis tu nous dis pas ce que tu as observé! Le comportement des optiques, le changement par rapport à ton précédent instrument...

[ZITO]

Non, n'arrête pas , on veux savoir !

[laurent81]

C'est pas une feuille de carbone , c'est du carbone en 0.3mm d'épaisseur , du vrai de vrai 😄

[spacetimepictures]

C'est pas une feuille de carbone , c'est du carbone en 0.3mm d'épaisseur , du vrai de vrai 😄



Oui c'est ce que je voulais dire. Ca n'empêche pas..

[laurent81]

Je n'ai pas eu le temps d'observer grands choses les nuages sont vite arrivé un petit coup sur les pléiades , et c'est tout par contre par rapport à mon ancien lb 16 ça cause , sachant que mon secondaire est un Mirro- sphère ... Sans commentaire ca flash par rapport à un 400

[laurent81]

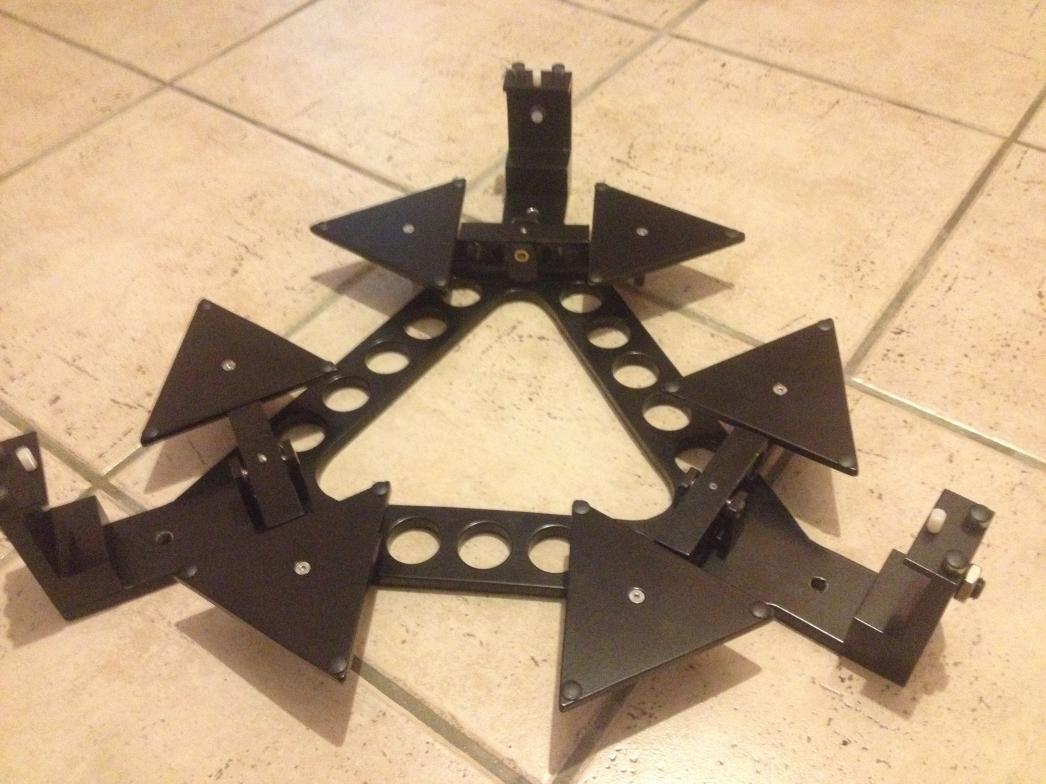

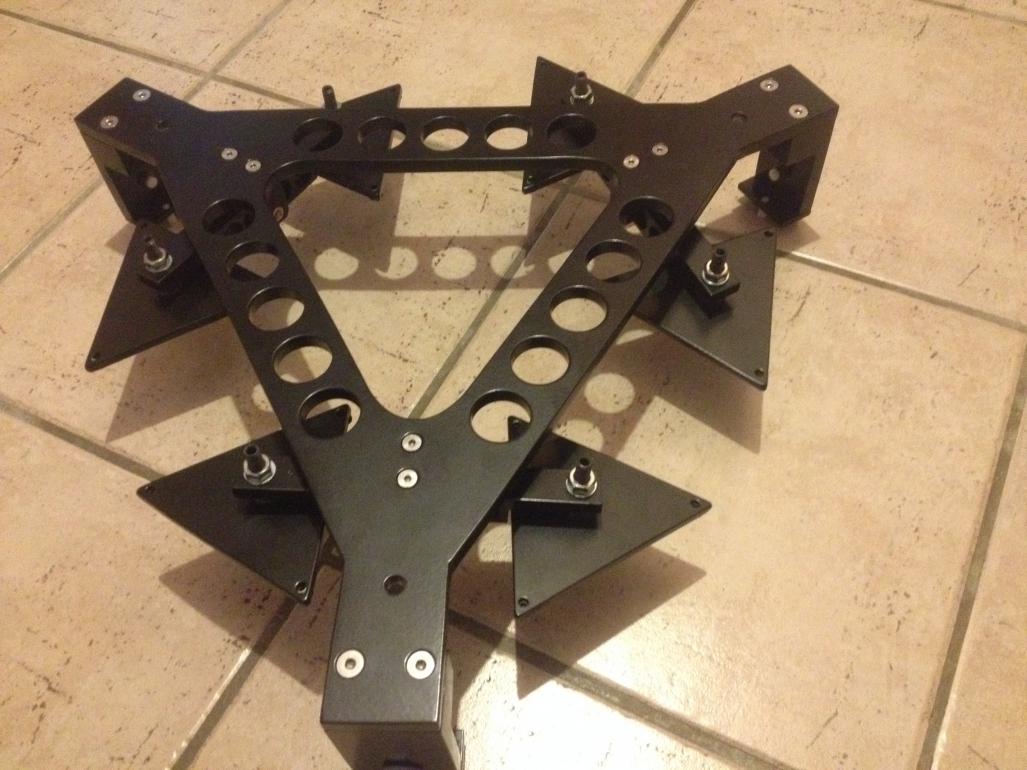

une petite photo du barillet :





en détail :





au tout début :









merci

[spica2000]

voui superbe!



moi je trouve que la feuille de carbone est du plus bel effet.



Je n'en suis qu'aux plans d'un 500 aussi et je veux tout savoir.



diamètre secondaire?

poids secondaire?

focale?

diamètre tourillons?

épaisseur des tourillons?

hauteur oculaire au zénith?

Modifié 7 décembre 2014 par spica2000

[laurent81]

salut , petit axe secondaire 106mm

focale 2000mm

diamètre tourillons 83cm

epaisseur tourillons 30mm

hauteur oculaire au zenith 207cm



N'hesite pas si tu as besoins .

[spacetimepictures]

une petite photo du barillet :



[ATTACH]27051[/ATTACH]



en détail :



[ATTACH]27052[/ATTACH]



au tout début :





[ATTACH]27053[/ATTACH]





merci



Wahou ce barillet!



Tu as usiné ça comment?

[maire]

Très belle réalisation.

Même si je ne suis pas forcément un adepte du flex rocker pour un grand diamètre, je trouve cet instrument très cohérent. Les tubes sont connectés à la caisse ce qui permet une triangulation des tubes plus ouverte que lorsque connecté au barillet. Et il est beau Des trous comme j'aime

[laurent81]

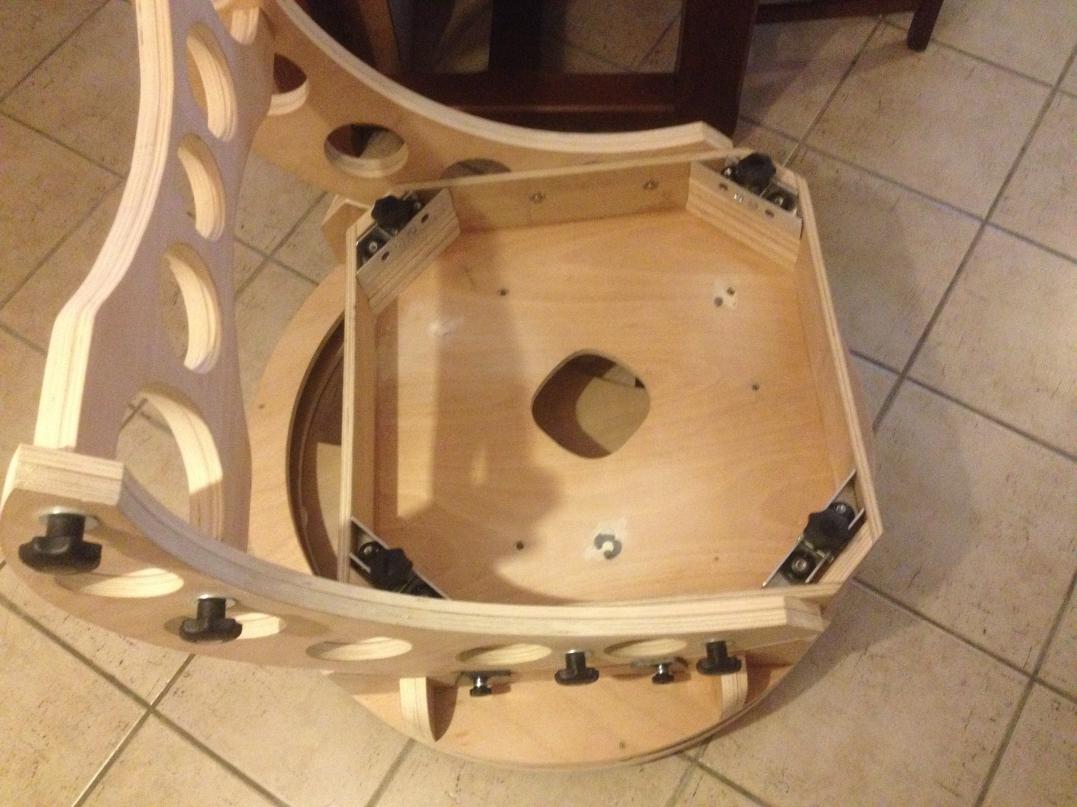

quelques photos comme convenu, le caisson du primaire ou l'on peut voir tris erreurs de perçage , je n'avais pas mis le barillet tourné dans le bons sens:be:

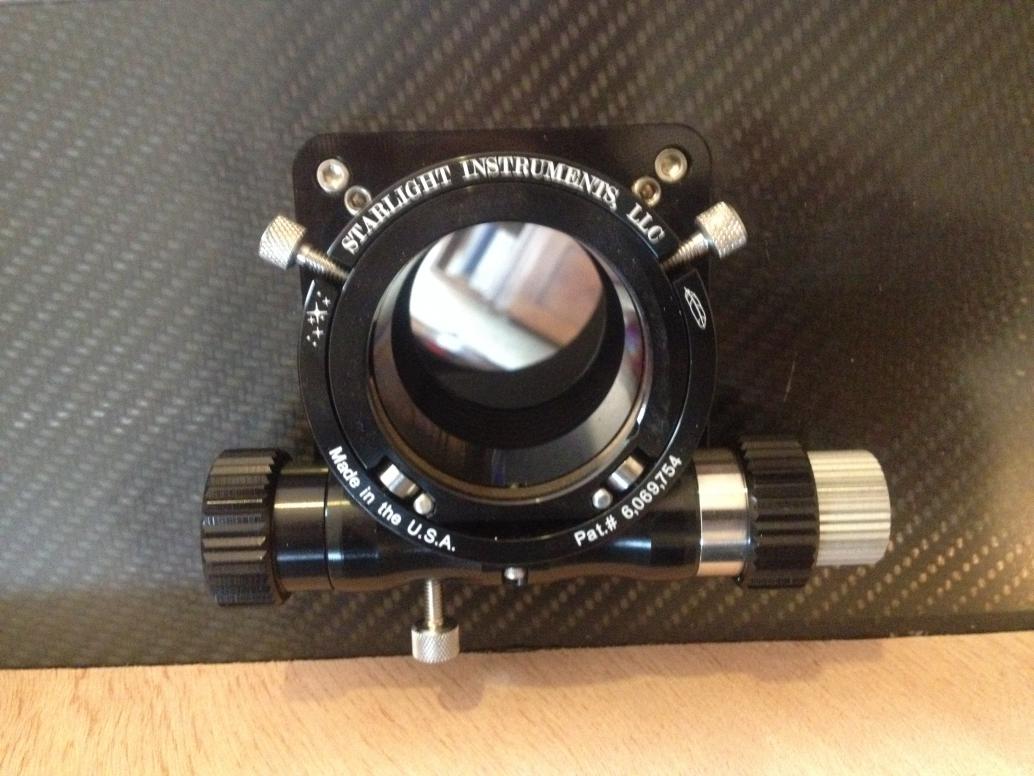

le fameux feathertouch

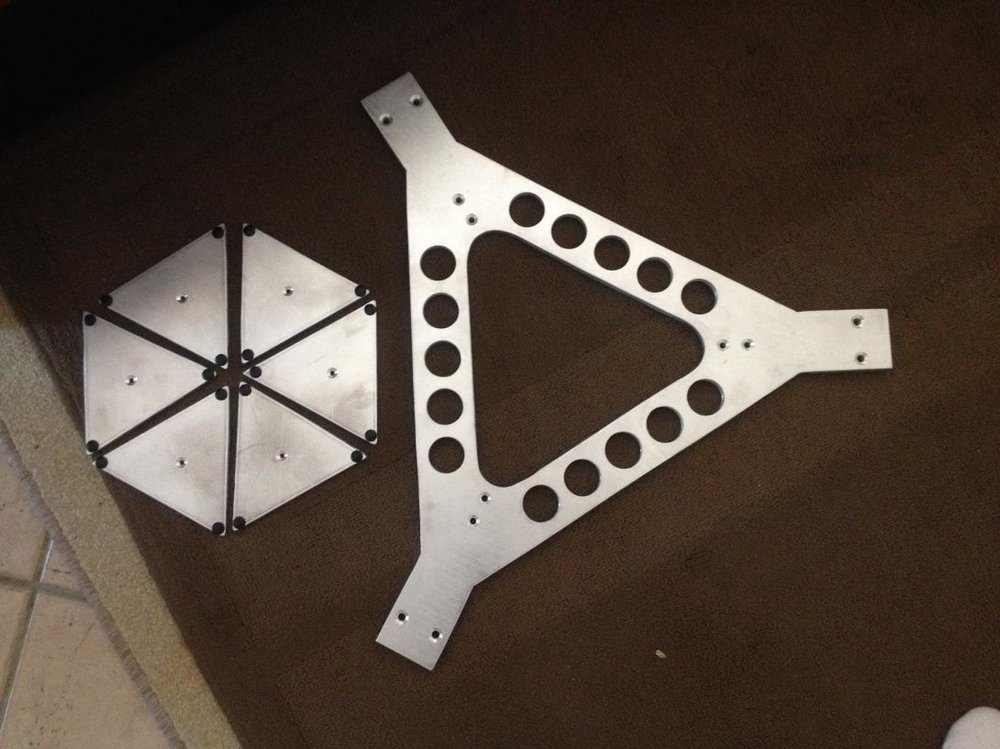

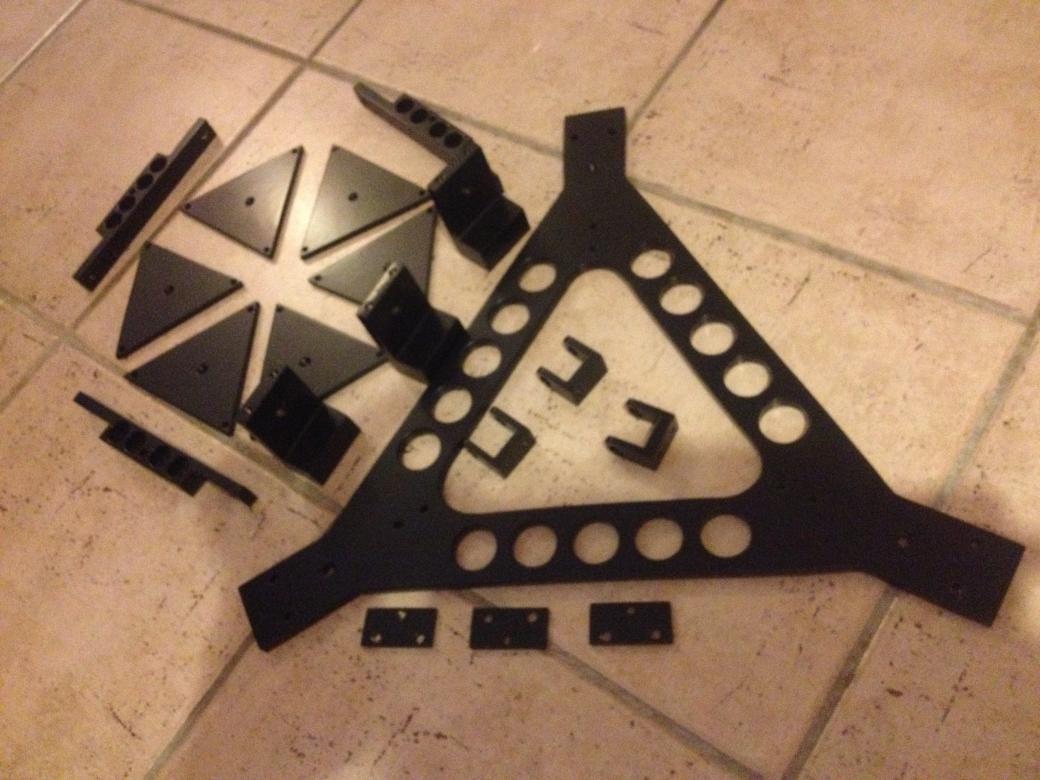

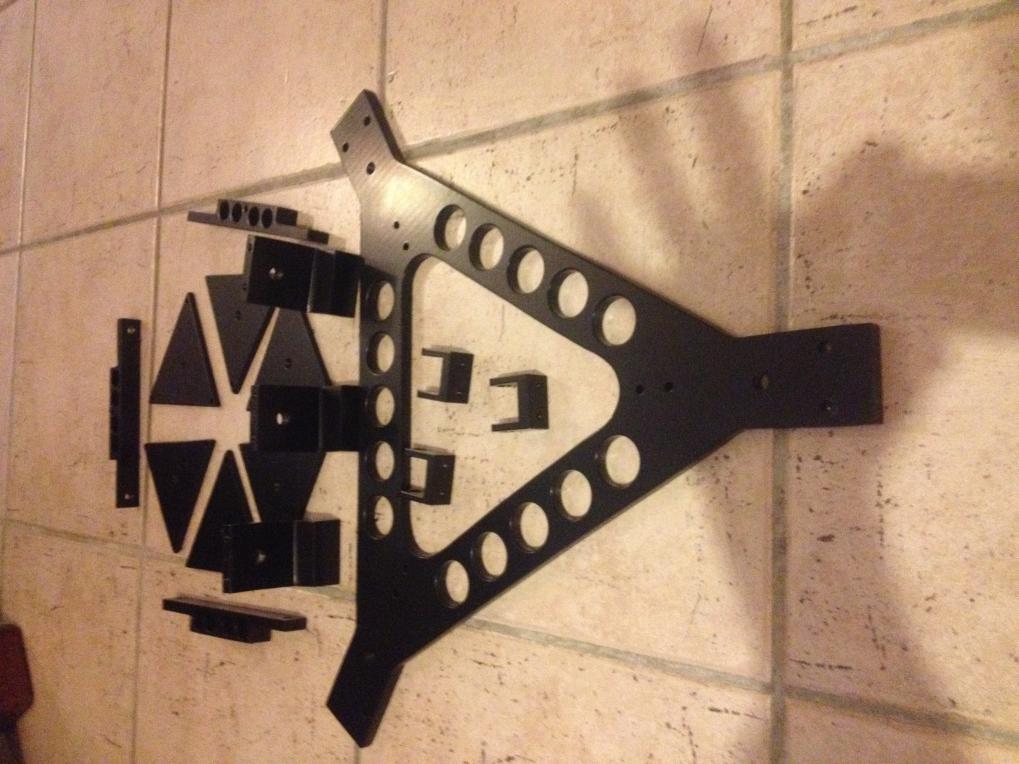

pour moi le plus complexe a réaliser a été le barillet voici une photo de tout les composants de celui-ci sortant de peinture :

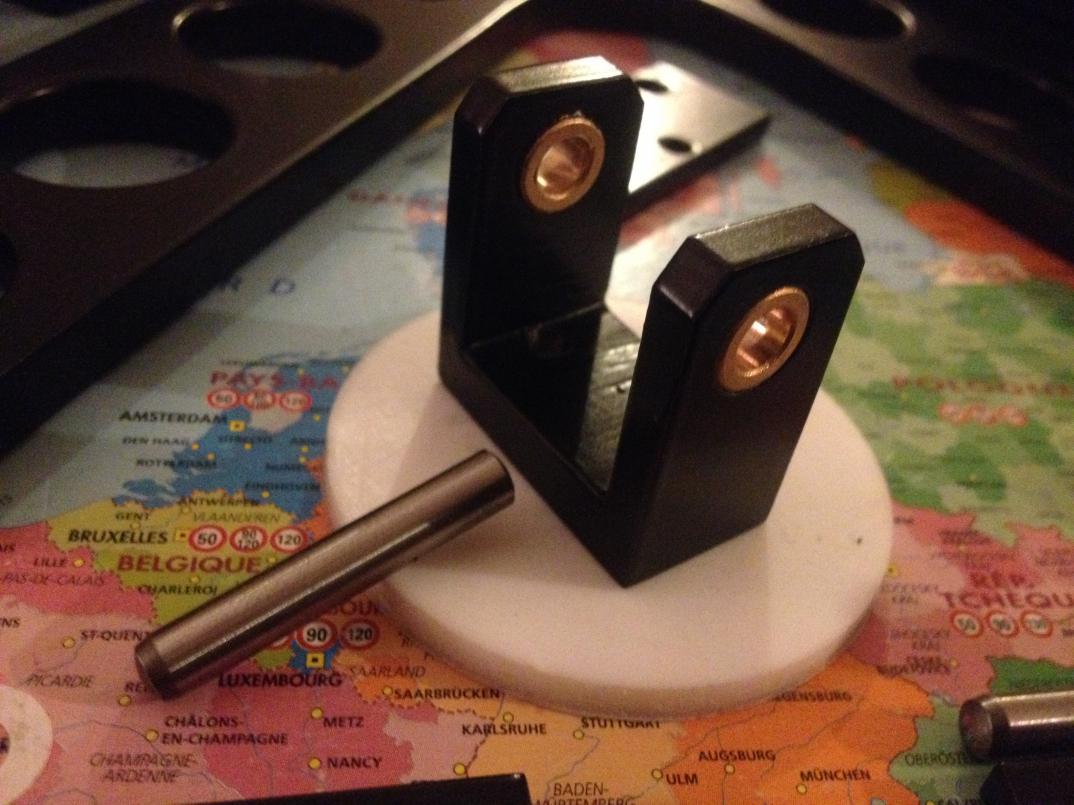

un des trois berceaux supportant les balanciers :

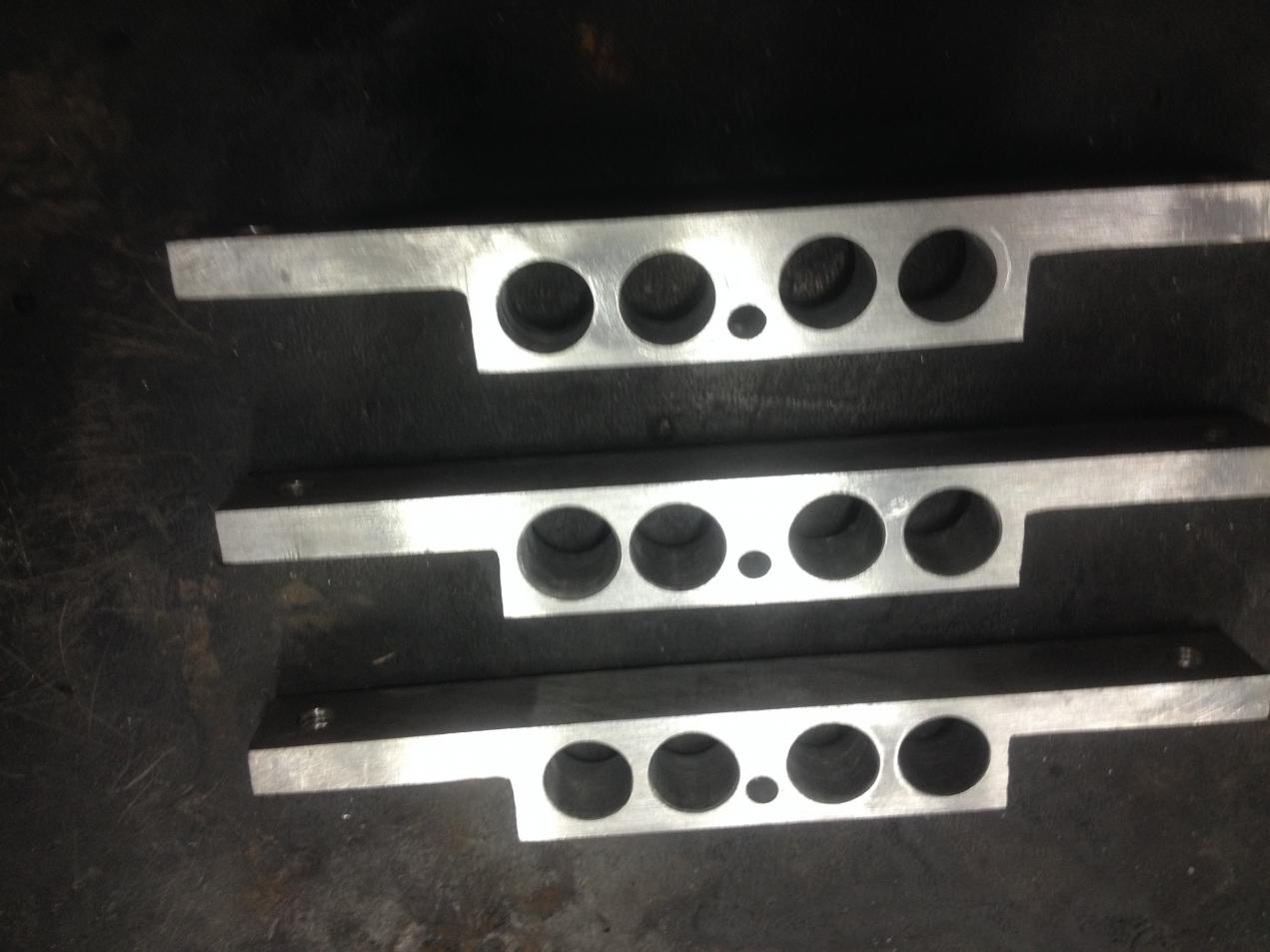

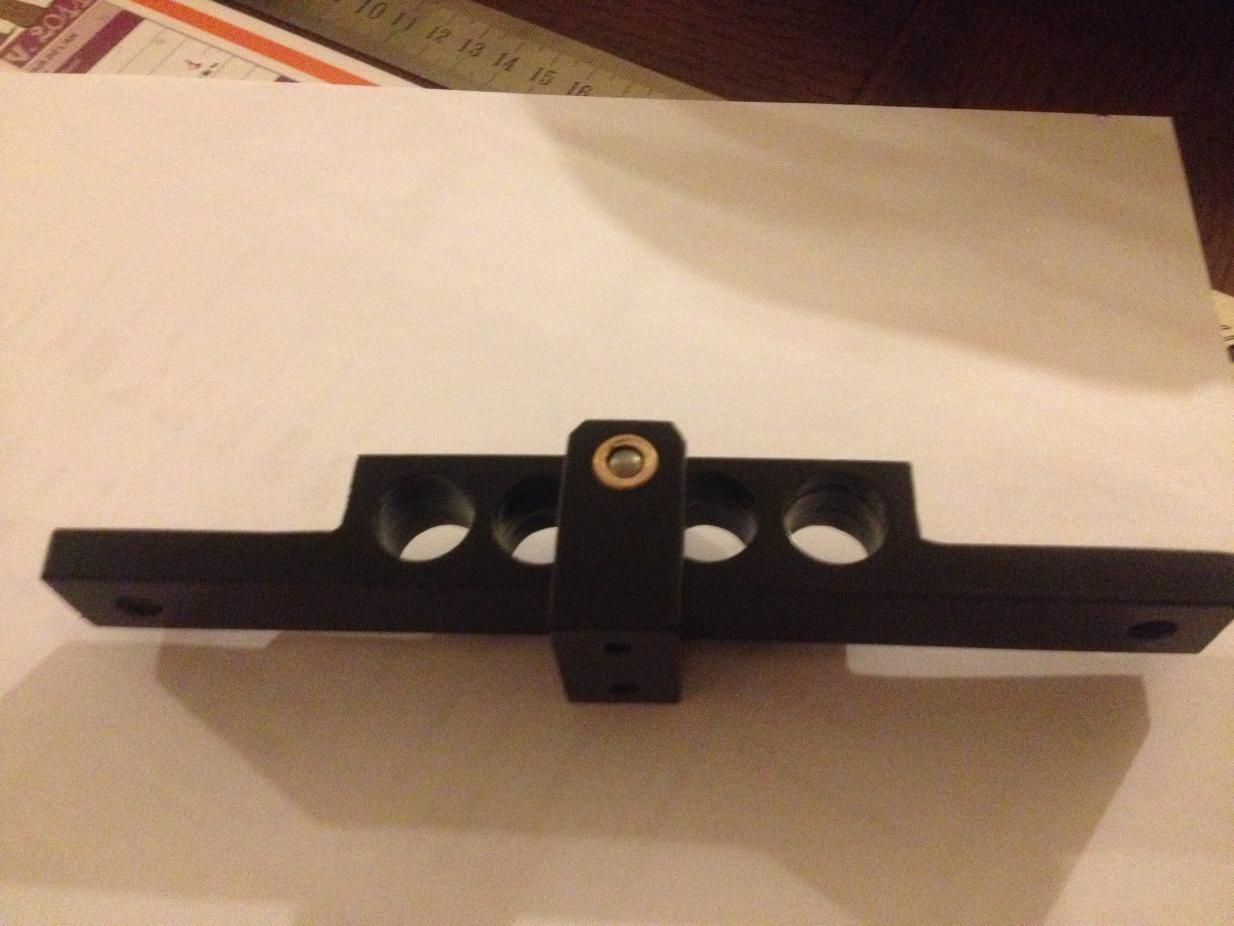

un des trois balanciers prêt a revcevoir les triangles :







vu de dessous :



[laurent81]

alors niveau usinage : scie a cloche pour metal hss , foret , disques pour meuleuse en 1mm d'épaisseur , et une bonne vieille scie a metaux :

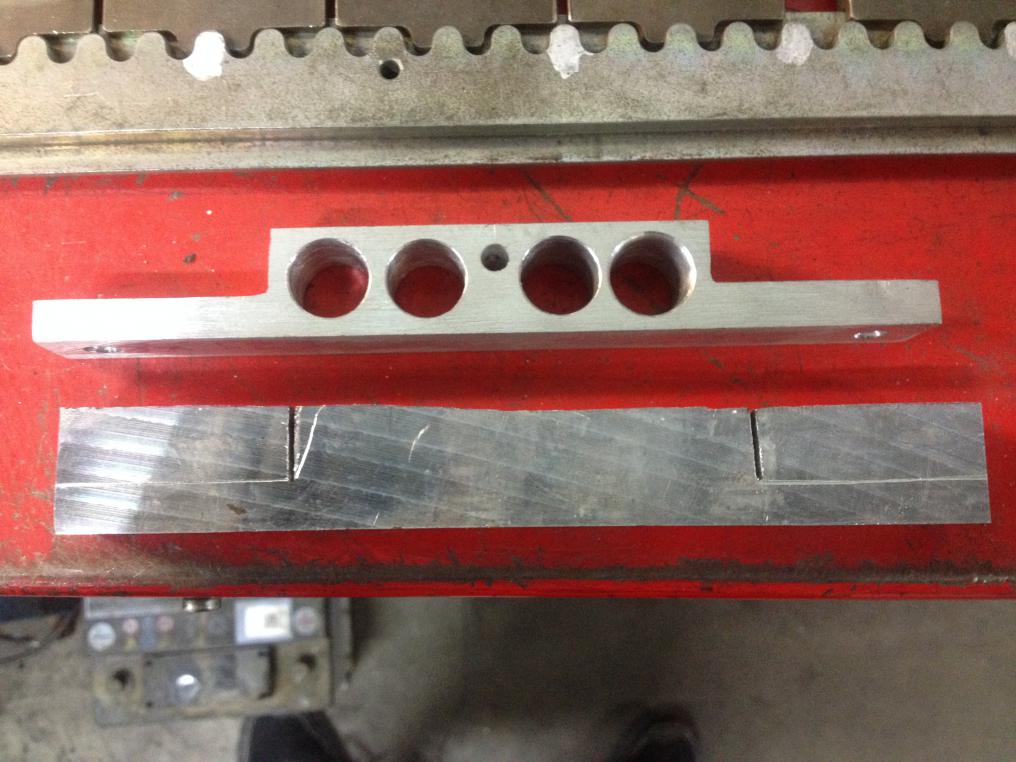

au debut c'est un peu la galère mais on y prend vite gout :

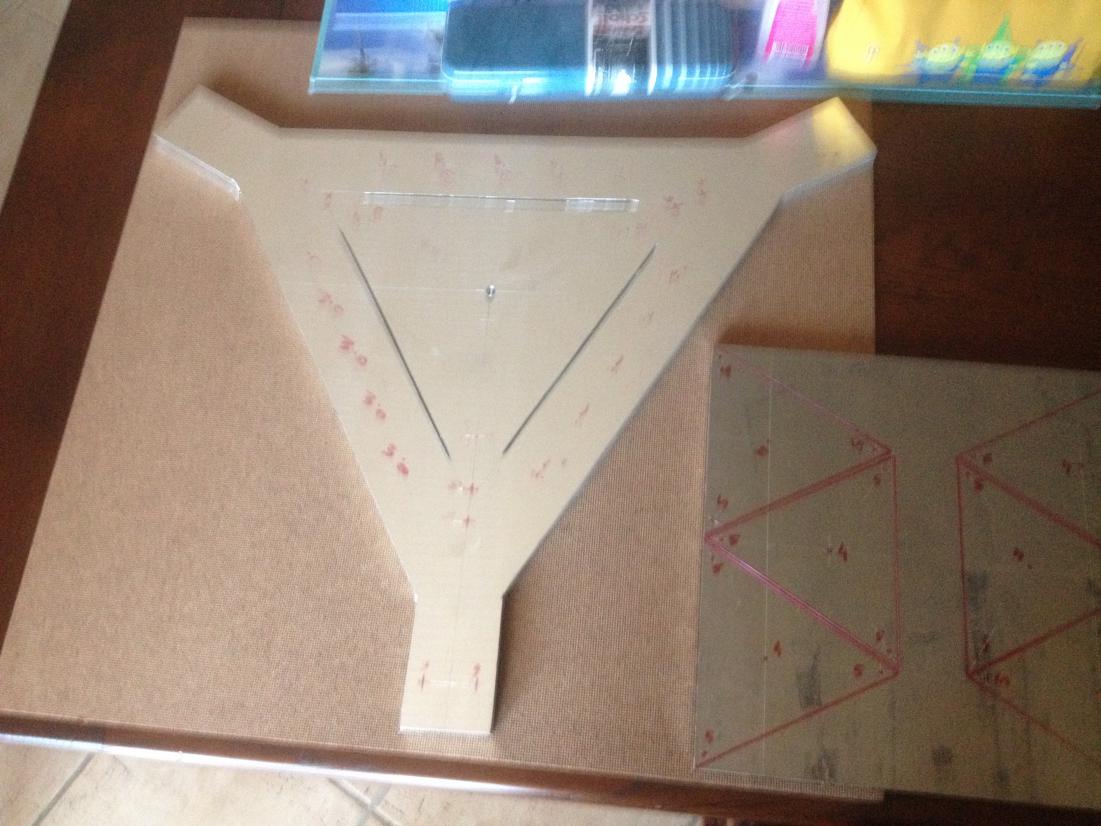

au debut....

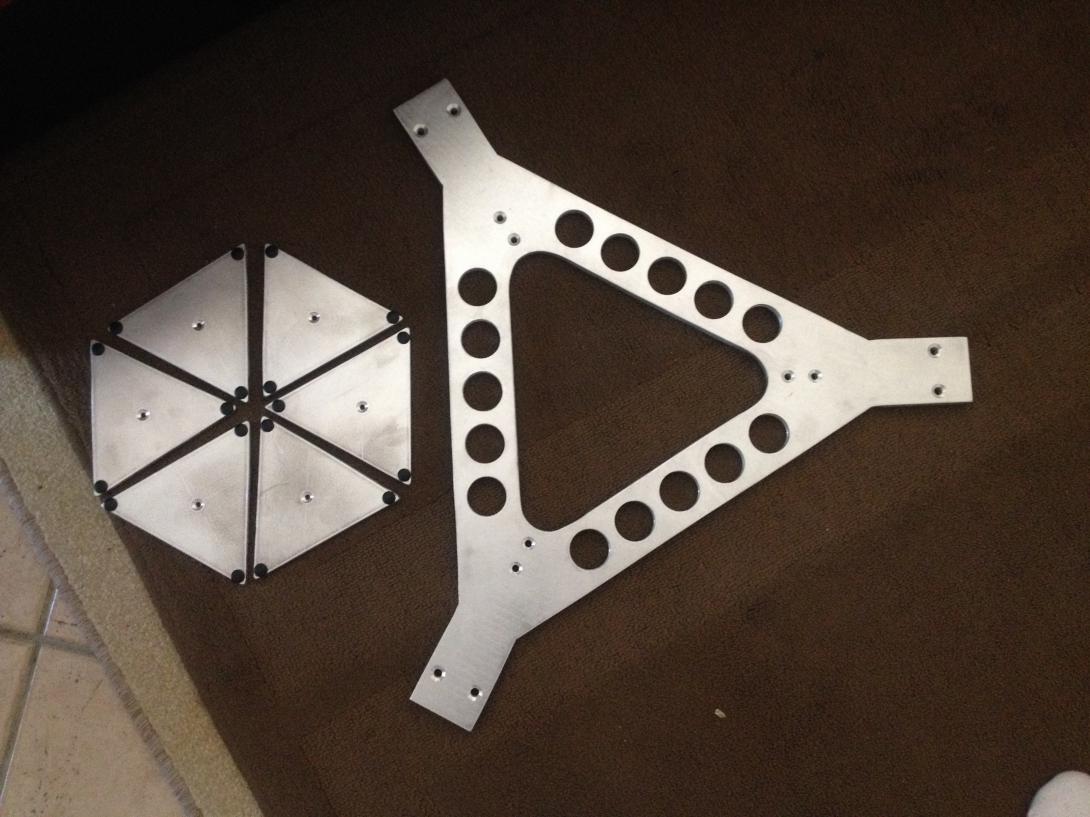

a la fin ....

[PierreDesvaux]

Moi qui suis un grand adepte des flex rockers, je suis bien content! En voila un de plus...



Pour ce qui est de la fixation des tubes, sur le cadre du barillet ou bien sur la boite, c'est kif kif bourricot et inversement... Rajouter 4 ou 5 cm sur une longueur de 1,8m, c'est pas ça qui va pas changer grand chose à l'angle des tubes... .



Par contre, tu aurais pu faire rejoindre les tubes avant sur les tourillons, à l'avant. Dans ce cas, cela aurait grandement ouvert l'angle des tubes latéraux, et donc, accru la rigidité du serrurier.

[spacetimepictures]

C'est extraordinaire, ce travail de l'alu à la main. J'en reviens pas. Bravo!

[laurent81]

oui heu la scie a metaux, lame aux cobalt surtout pour fabriquer les berceaux et les butée latérale ... c'est du costaud a couper

[laurent81]

a oui !! l'outil ultime! une bonne ponceuse a ruban pour reprendre les nombreux défaut d'une découpe manuelle .

[JMDSomme]

Raaaah! Ce boulot!

Tu as du te faire des biscottos en usinant tout ça (ceci dit c'est cool ensuite... pour porter l'engin! )

Magnifique!

[maire]

a oui !! l'outil ultime! une bonne ponceuse a ruban pour reprendre les nombreux défaut d'une découpe manuelle .



Exactement! les outils dont je ne peux me passer sont:

- la ponceuse à micro-bande B&D

- la ponceuse à grande bande que le cas échéant on peut fixer à une table avec un serre-joints
