Restauration télescope SYW

[astroperenoel]

Coucou tous.

Et bonnes fêtes de fin d'année 2014!!



Voilà, je voulais vous faire part de ma progression dans la restauration d'un télescope, pour faire écho à CaptainFlam qui lui aussi a restauré dans son jus d'époque une lunette équatoriale du même fabricant

Pour être complet, il s'agit d'un SYW-Yamamoto, japonais donc !

Modèle Galaxie R-6.

"Galaxie" signifie peut-être une marque-distributeur ou une société locale qui le vendait sous ce nom au Japon, un peu comme Perl Royal, et autres.

"R" pour réflecteur, c'est un télescope à miroir, de formule optique Cassegrain.

Et "6" pour 6 pouces, soit 152mm (au pouième près).

Concernant le télescope, il n'a probablement jamais été importé et en parcourant le net, je n'ai trouvé qu'un seul autre témoignage (en Allemagne) de l'existence de ce télescope !

C'est probablement une pièce unique en France...

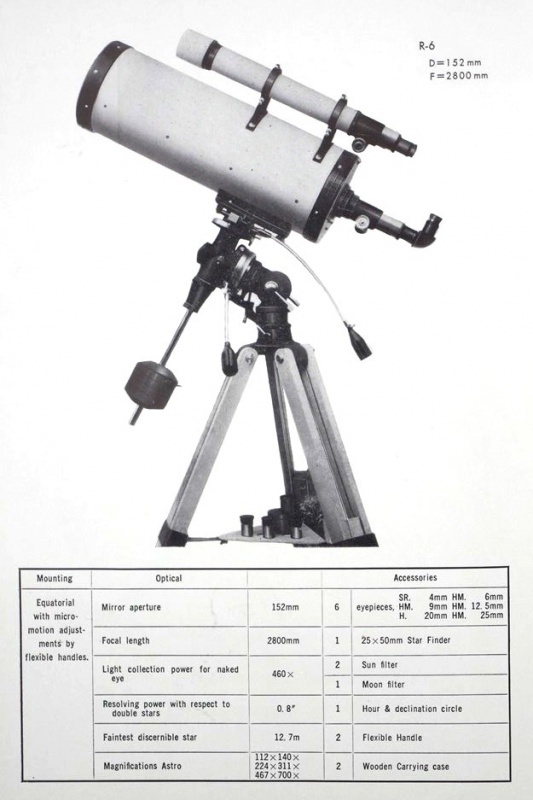

La seule pub d'époque avec un prix en Yen fait que, correction de l'inflation faite, ce télescope coutait l'équivalent de 9000€ actuels !!!

6 mois de salaire d'ouvrier, ça fait réfléchir...

Pour autant, cela ne présume pas que son prix, si je le revends, serait exorbitant.



Ce télescope est complet, et ça c'est une sacré chance !

Il manque souvent un accessoire et avec le temps certaines pièces auraient pu être cassées...

Il est en 2 parties avec une grande malle en bois pour le tube, le trépied bois et les accessoires optiques (oculaires, renvois).

Une seconde malle en bois pour contenir la monture et le contre-poids.



A ce stade, j'ai complètement fini la restauration de la monture.

Voici comment j'ai procédé:

-démontage complet de chaque partie

-nettoyage pour retirer crasse et résidus de graisse

-décapage de toutes les pièces de fonderie:

-application de la peinture dans le respect de la texture d'origine (voir ce fil: http://www.usinages.com/finitions/peinture-vermiculee-questions-t68905.html )

-remontage et graissage

-nouvelle patine pour le trépied et peinture identique pour les pièces mécaniques associées

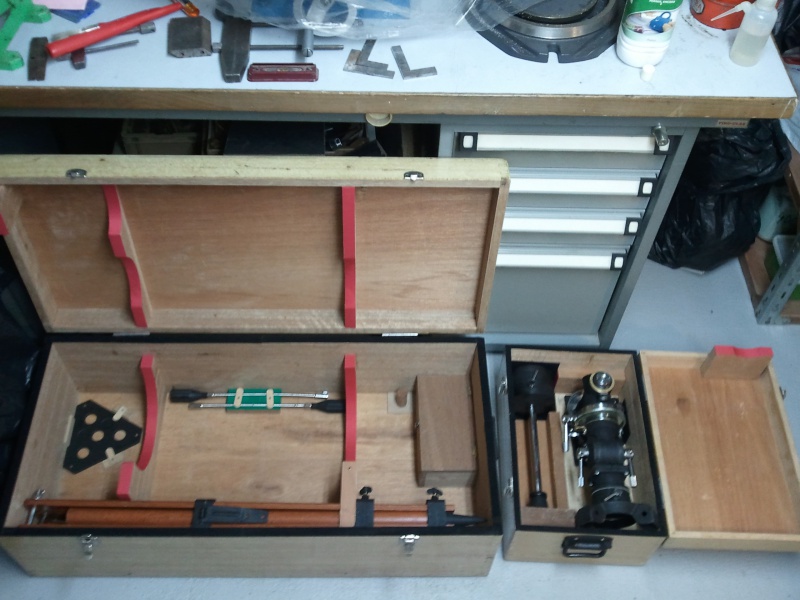

Pour finir restauration des malles (ponçage doux, vernis, nouvelle feutrine):



Il me reste donc à finir le tube optique, ce qui ne sera pas une mince affaire car je vais passer le tube à la sableuse (j'ai tout sauf le pistolet).

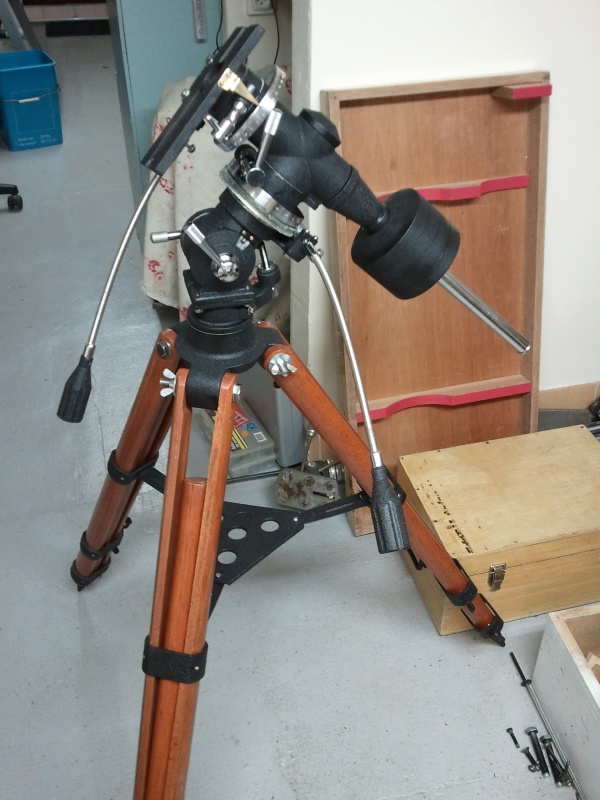

Voici une photo de la monture remontée:





A bientôt pour la suite.

Cyrille

Modifié 28 décembre 2014 par astroperenoel

[François82]

Très belle restauration pour la monture



Bravo

[Invité]

Bonjour,



Jolie restauration



Peux tu nous indiquer comment tu as décapé les elements de la monture? à la sableuse?



D'avance, merci.

[Invité Wolfan]

Bonjour,



Belle restauration effectivement, c'est du beau travail encore une fois....le chercheur c'est une lunette de 50mm ? Et on peut mettre des oculaires au coulant Japonais je présume.



Bon ciel étoilement lunaire à tous

[astroperenoel]

Merci les copains



Déjà il y a eu un travail de recherche concernant le télescope, identifier le modèle, sa date de fabrication (pas très précis mais autour de 1965) et le plus d'infos possible.

Problème, les japonais ne sont pas bavards et le net ne m'a pas apporté toutes les réponses (faute d’occurrences trop rare à son sujet).

Et puis, il a fallu identifier les peintures et vernis pour refaire au plus juste.

Concernant le protocole, j'ai décapé les pièces de fonderie avec ce qu'a suggéré CaptainFlam, du "décapex" pour bois, suffisamment corrosif pour attaquer les peintures et pas trop pour ne pas bouffer le métal.

Puis brossage à la brosse métallique pour les résidus.

Lavage à grande eau pour retirer toute trace acide puis bains ultrason avec savon, puis ultime nettoyage à l'acétone avant de repeindre.

La peinture vermiculée est très difficile d'emploi: plusieurs couches, chauffage au décapeur, cuisson au four, relaxation...

Du coup la monture m'a pris plusieurs mois en faisant un petit peu chaque week-end.



Concernant le chercheur, oui c'est une lunette à par entière qui accepte les oculaires du télescope en 24.5mm, une chance car on peut utiliser la focale que l'on souhaite !



La sableuse est la prochaine étape pour décaper le tube qui est une tôle d'acier.

J'ai le compresseur, le sable mais pas encore de pistolet.

Ca me sera également utile pour repeindre le tube plutôt qu'au pinceau.



Le miroir je l'avais retouché à l'atelier de la SAF, une bonne surface bien douce, toujours mieux que le très moyen état de surface d'origine...

Nouvelle aluminure à prévoir, mais ce sera à la toute fin.



Voilà

Ciao

[Invité]

Merci pour ta reponse, tuas fait tout ça dans les regles de l'art!

[ZITO]

Superbe renovation ,j'adore le chercheur !

Pourquoi sabler le tube ? Un ponçage ne le ferait pas ?

[yannick78]

Salut Cyrille,



il va falloir que tu nous apportes tout ça au club un de ces 4.



Yannick

[astroperenoel]

Merci



Si, un ponçage serait suffisant mais je suis très fainéant et c'est beaucoup plus homogène avec un pistolet de sablage qui du coup fera double emploi en pistolet de peinture.

Faut voir que décaper un tube assez long n'est pas commode, ne serait-ce que la quantité de décapant, faire tourner le tube dans le bain, puis passer la brosse, puis de l'abrasif, etc.

Enfin, je verrai comment ça se présente une fois tous les éléments réunis.

Bye



Yannoux, c'est prévu, mais pas avant d'avoir tout fini.

Me connaissant, faudra encore un bon mois

[yannick78]

non 2 mois, tu as des chapes à usiner ;-)

[ZITO]

Ok je comprend

Pour décaper la tôle j'utilise une brosse métallique circulaire qui se monte sur ma meuleuse .c'est tres tres efficace je fini a la main avec papier abrasif de carrossier + eau . En insistant jà arrive au fini miroir !

Mais quel travail ,c'est long,fatiguant et en plus faut avoir le matériel ...

Donc je comprend très bien ton choix car j'ai fait de petite pièces (triangles de support miroir ).

Pour çe qui est de sabler, j'ai déjà fait mais c'était pour décaper une mur en pierre et je pense pas que c'est le même genre de pistolet+compresseur .

D'où ma nouvelle question

Tu utilise quoi comme pistolet ? Tu changes la buse pour passer de sable à peinture ou tu as 2 pistolet ?

[PierreDesvaux]

Ah, j'aime bien les petits jeunes qui s'intéressent aux vieilles choses!

[astroperenoel]

Héhé, Pierre, j'aime beaucoup les télescope couguars



Zito, cette technique est la bonne si tu as de petites surfaces, car à la main, c'est facile d'être homogène quand ça ne dépasse pas 10-20cm de long par exemple.

Beaucoup moins évident pour une grande surface, et dans le cas présent encore plus dur sur un cylindre; je ne sais pas trop dans quelle mesure la chose est difficile (car je ne l'ai jamais fait).

J'avoue avoir la chance de posséder un atelier complet au sous-sol de la maison familiale, plus le compresseur et d'autres babioles, en plus du boulot ou je dispose d'un atelier presque complet rien que pour moi (bon parfois un chercheur vient m'memmer...me solliciter pour faire un vide dans un plein )

A ce titre je pense que je prendrai un pistolet de sablage chez HBM, j'aime bien le vendeur en France, et les prix sont au plus juste pour du made in asia correctement construit (j'ai un tour et une fraiseuse de la marque, c'est très valable).

L'idée c'est de déplier une grande bâche auto dans le garage, raccorder à la décompression un tuyau souple directement plongé dans un sceau de sable, envoyer l'air par la buse et attaquer la surface, je crois que c'est la meilleure solution pour avoir un aspect et une bonne accroche de toutes les couches de peinture (suivi d'un débosselage des petites imperfections).

Ensuite, montage du bac à peinture sur le pistolet par la décompression toujours et on envoie l'air: primaire, couleur, vernis, lustrage à la peau de mouton et la pâte magique)

Donc un seul pistolet pour deux usages complémentaires.

Et puis j'ai de la lutherie à faire avec (surtout refaire les vernis d'instruments)...

Voilou

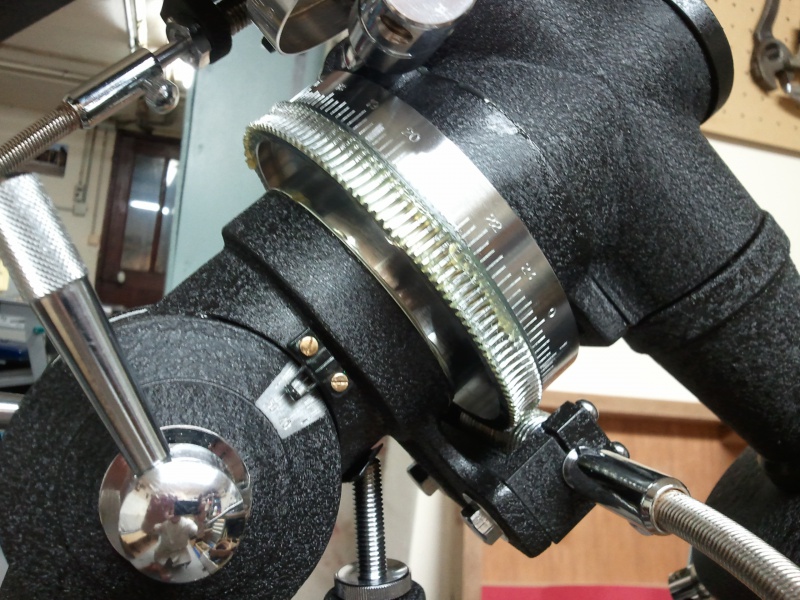

Petite image gros plan en bonus.

L'image ne le montre pas mais en vrai l'aspect de la peinture donne une texture qui est complètement différente d'un granulé, c'est comme des petits sillons qui forment une sorte de labyrinthe, en tout cas c'est très beau!

Modifié 28 décembre 2014 par astroperenoel
ajout image

[ZITO]

Merci pour ces précisions astropernoel

Bonne renovation ,en tout cas ça promet

Tu changes la couleur ou tu gardes l'ancienne ?

[ZITO]

héhé, pierre, j'aime beaucoup les télescope couguars



zito, cette technique est la bonne si tu as de petites surfaces, car à la main, c'est facile d'être homogène quand ça ne dépasse pas 10-20cm de long par exemple.

Beaucoup moins évident pour une grande surface, et dans le cas présent encore plus dur sur un cylindre; je ne sais pas trop dans quelle mesure la chose est difficile (car je ne l'ai jamais fait).

J'avoue avoir la chance de posséder un atelier complet au sous-sol de la maison familiale, plus le compresseur et d'autres babioles, en plus du boulot ou je dispose d'un atelier presque complet rien que pour moi (bon parfois un chercheur vient m'memmer...me solliciter pour faire un vide dans un plein )

a ce titre je pense que je prendrai un pistolet de sablage chez hbm, j'aime bien le vendeur en france, et les prix sont au plus juste pour du made in asia correctement construit (j'ai un tour et une fraiseuse de la marque, c'est très valable).

L'idée c'est de déplier une grande bâche auto dans le garage, raccorder à la décompression un tuyau souple directement plongé dans un sceau de sable, envoyer l'air par la buse et attaquer la surface, je crois que c'est la meilleure solution pour avoir un aspect et une bonne accroche de toutes les couches de peinture (suivi d'un débosselage des petites imperfections).

Ensuite, montage du bac à peinture sur le pistolet par la décompression toujours et on envoie l'air: Primaire, couleur, vernis, lustrage à la peau de mouton et la pâte magique)

donc un seul pistolet pour deux usages complémentaires.

Et puis j'ai de la lutherie à faire avec (surtout refaire les vernis d'instruments)...

Voilou



petite image gros plan en bonus.

L'image ne le montre pas mais en vrai l'aspect de la peinture donne une texture qui est complètement différente d'un granulé, c'est comme des petits sillons qui forment une sorte de labyrinthe, en tout cas c'est très beau!





ouahouuuu !

[astroperenoel]

Je refais tout à l'identique c.a.d. noir vermiculé pour la monture et certaines parties du tube, noir satiné pour les autres pièces et blanc cassé pour le tube, peinture auto certainement.

[Captain Flam]

Enfin tu as pris le temps de restaurer ton Sym

superbe restauration de ta monture (Bravo)



Welcome dans le mon des restaurateur de télescope vintage



petit up de ma resto ou astroperenoel m'avait demandé quelque idées



Avant



Après



Fab

[astroperenoel]

Ha, superbe !!

Merci Captain' d'avoir remis les photos.



Une différence intéressante entre nos deux modèles de monture pourtant identique c'est la texture de la peinture.

Que ce soit une peinture lisse ou une peinture à relief, tout lui va !

Et ce tube d'un autre temps, que c'est beau !!

Il me tarde d'en avoir fait autant

[Deckard.R]

Et donc, la suite de la rénovation de ce superbe matos ?
