soleil Fabrication de mon Sun Gun

[lucienne]

Bonjour à Tous,



Profitant de ces jours paisibles, je me suis fabriqué un Sun Gun. L'objectif étant de préparer l'éclipse du soleil du 20 mars 2015. Pour qu'on puisse visualiser cette éclipse en public.



Ceci dit, on y distingue très nettement les tâches solaires, même petites

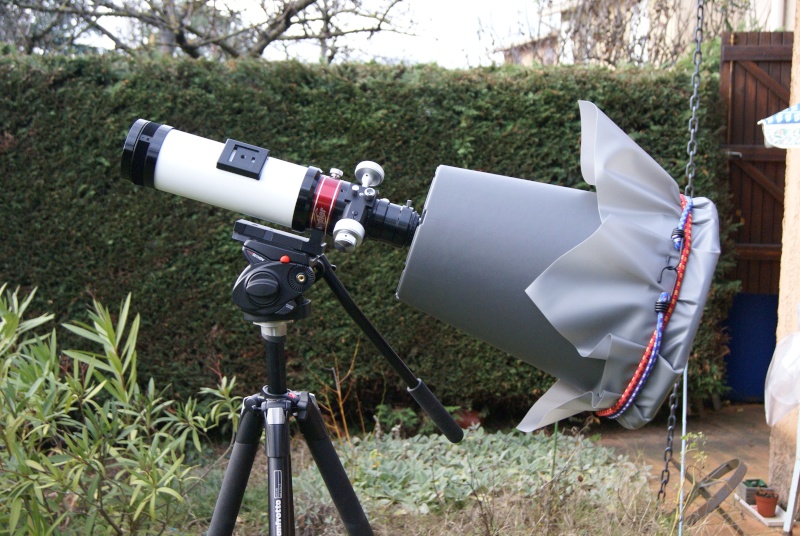

Voici mon Sun GUN :

Le premier jour, je n'ai pu essayer qu'en présence de nuages !!!

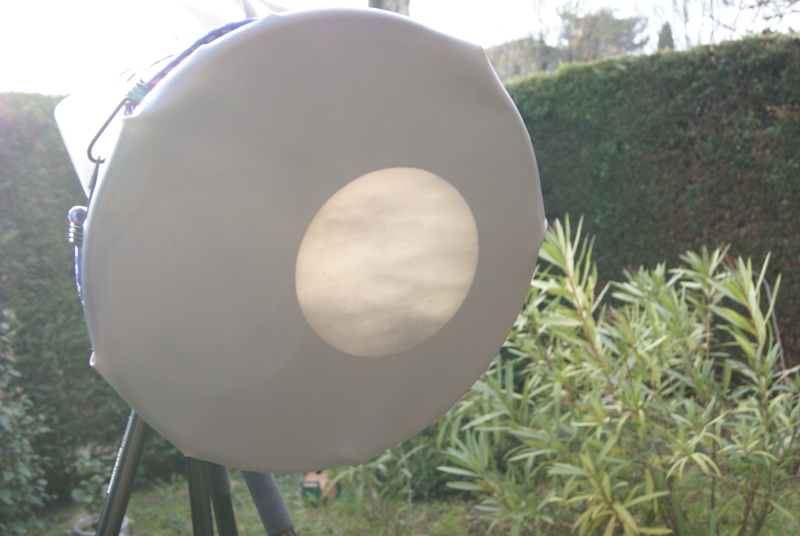

Voici le soleil avec des nuages qui défilent devant :

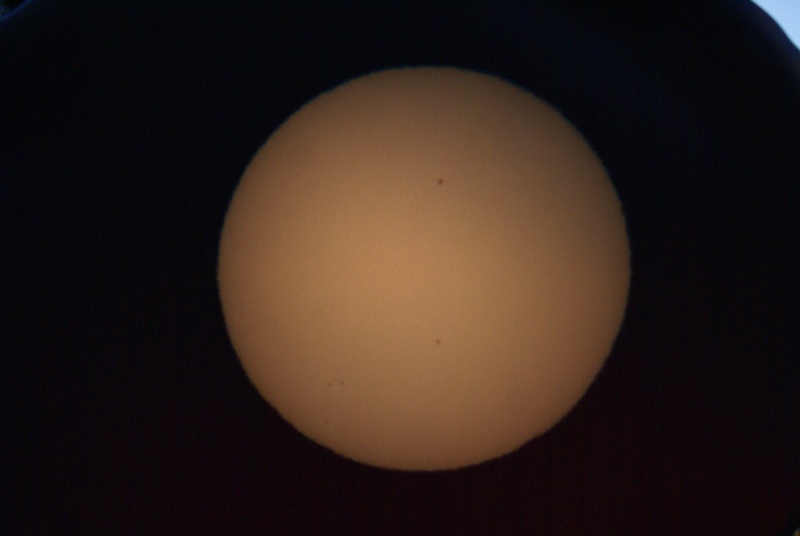

Puis les tests hier matin, plein soleil

On y distingue nettement les tâches solaires, au moins 5 tâches

Le soleil, fait 15 cm de diamètre sur l'écran de projection, ce qui est très confortable en public



J'ai volontairement diminué l'exposition de l'appareil photo, pour mieux mettre en valeurs les tâches solaires





Ce ne sont pas des tâches sur mes optiques, pour bien vérifier sur un site "officiel" où se trouvent les tâches solaires en ce moment : http://clubregulus.free.fr/Soleil.html



Je trouve ce système excellent pour des animations publiques.



Le soleil fait environ 15 cm de diamètre sur l'écran de projection. On peut grossir davantage, il suffit de mettre un oculaire avec une focale plus courte



J'ai utilisé ma lunette 80/480

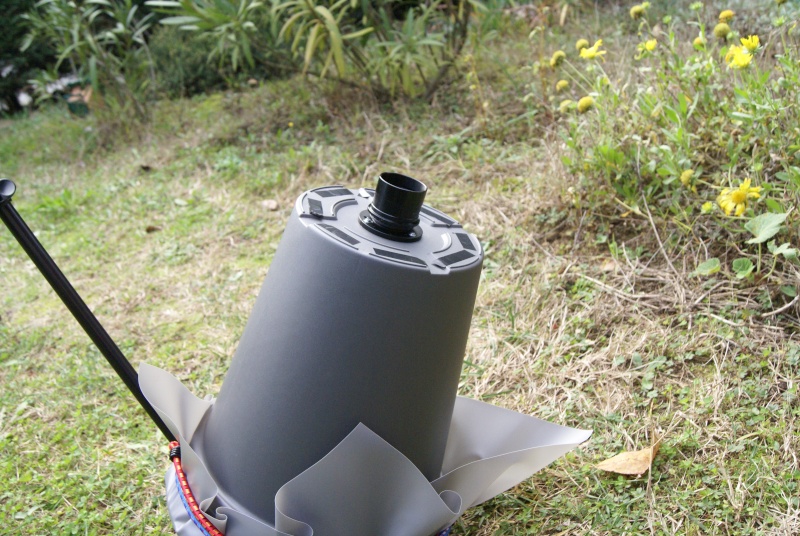

Le montage du Sun Gun, fait avec un vase en plastique, assez léger, 6€

Avec une toile pour écran de projection arrière (40€ le m2) : http://www.videopole.fr/toiles-au-metre/toiles-retro/toile-au-metre-pour-ecran-de-retro-projection-translite-gris.html

Pour fixer le coulant 2", j'ai utilisé un correcteur de tilt, fait avec 2 pièces métal qui se vissent l'une sur l'autre, et donc ici, de part et d'autre du fond du vase plastique (il faut faire un trou au fond)

Correcteur de tilt : http://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-t2/correcteur-de-tilt_detail







L'oculaire de 9mm, 72°, est à l'intérieur du vase

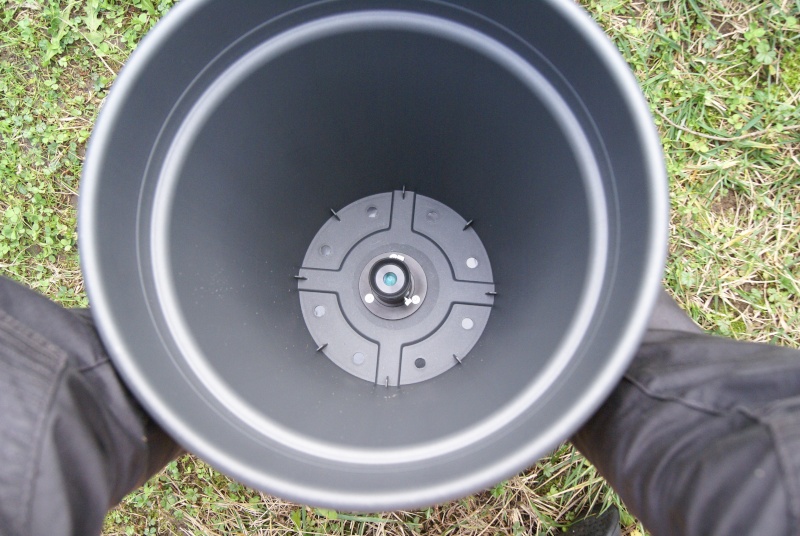

L'intérieur du vase :







Mes sources :

http://www.sunguntelescope.com/MAIN.html



.

Modifié 30 décembre 2014 par lucienne

[Jean Louis]

Bonjour Lucienne,



Voilà un montage bien réalisé,bien expliqué.En effet,très bon pour faire du public.Je connaissais ce montage,vu sur un forum US.En tout cas,bravo:)



Jean Louis

[manu41]

C'est pas mal et en plus sans risque pour les yeux 😉

[Sverige]

Bien sympa, et sans risques

[Invité]

Hello



Très intéressant.



;)

[ceresius38]

Hi. Super !

Merci de partager !, je pensais sérieusement à en faire un pour l'éclipse du 20 mars aussi.

Sur une antique lunettte manent ce sera superbe.

La distance entre l'oculaire et l'écran est importante pour le grandisse ment je suppose ?

Et après c'est le po qui fait la map ?

J'ai bon ?

Modifié 31 décembre 2014 par ceresius38

[Invité Arca]

Bien vu cet instrument homemade

[lucienne]

La distance entre l'oculaire et l'écran est importante pour le grandisse ment je suppose ?

Et après c'est le po qui fait la map ?

J'ai bon ?



Oui, tu fais la mise au point, comme d'hab, avec le crayford. C'est un montage "normal", sauf qu'il ne faut pas y mettre l'oeil...



Tu calcule ton grossissement (c'est un grossissement angulaire) : Focale Lunette/Focale oculaire. Dans mon cas, le grossissement est G = 480/9 = 53

Ce qui veut dire que l'angle sous lequel est vu le Soleil est grossit de 53 fois.



Sur Terre, le soleil est vu sous un angle de 0.53°. Multiplié par un grossissement de 53, cela fait un angle de 28°

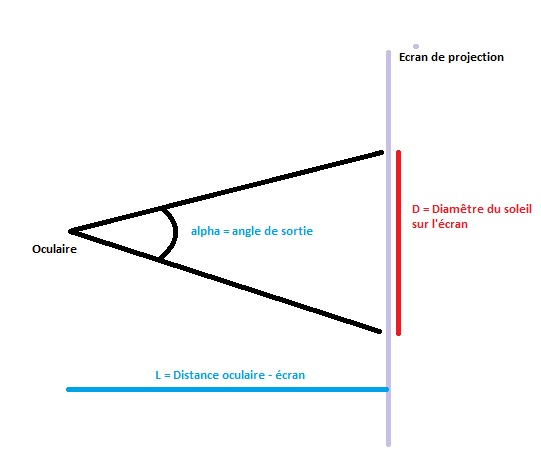

L'angle de sortie de l'oculaire est donc de 28° (angle alpha sur le croquis suivant)





Le diamètre du soleil sur l'écran de projection est de : D = 2 . L . tan (alpha/2)



Ce qui fait dans mon cas 15 cm.... / cqfd

[banjo]

Bonjour et B.A,

Avec un rapport focal aussi petit ,n'y a t-il pas le risque d'endommager l'occulaire qui se trouve quand même assez prés du foyer?

Bonne journée

[lucienne]

Avec un rapport focal aussi petit ,n'y a t-il pas le risque d'endommager l'occulaire qui se trouve quand même assez prés du foyer?

Bonne journée



Vaut mieux mettre un oculaire "pas trop cher" au cas où il fonde...

[tata zize]

Bonjour Lucienne,

Merci pour ce montage, d'autant que j'ai la même lunette.

C'est un sabot pour telrad ou pour quickfinder qui est dessus? Il est collé ou vissé?

[lucienne]

Bonjour,



C'est un sabot pour quickfinder qui est collé dessus : http://www.astronome.fr/produit-chercheurs-chercheur-quickfinder-218.html



Le Telrad étant bien trop long pour cette lunette

[ceresius38]

Ce matin , l'annee astronomique commence bien : j'ai pu tester a main levée l'observation du soleil par projection avec la 75 Manent.

Le meilleur compromis est un 21,5mm RKE, 400 mm de tirage et on obtient une belle image d'environ 15 cm de diametre. Les taches sont tres détaillées d'autant qu'on voit un joli chapelet en ce moment.

Il ne me reste plus qu'a faire un montage en dur, et je partage a mon tour.

Ah un truc : outre le grossissement, penser au champ de l'oculaire ! Car grossir c'est bien pour les taches, mais pour une eclipse on a pas le soleil en entier et il part vite du champ observé.

[CATLUC]

Bonjour

Je revient sur ce montage car je viens de discuter de l'éclipse avec un prof de lycée.

Avec ma lunette 150/1200 Skywatcher y a t'il aucun risque ou dois je la diaphragmer pour diminuer la chaleur sur l'oculaire.

Bonne journée.

Luc;)

[lucienne]

Bonjour,



Moi, je pense qu'il faut absolument diaphragmer ta lunette. 150 mm de pleine ouverture, c'est énorme.

Au moins ramener l'ouverture à 80 mm.

Ma lunette est une 80/480.

En été, je crains qu'il faille que je diaphragme aussi ma lunette.

Et surtout, mets un oculaire pas trop cher, on ne sait jamais....

[Leimury]

Bonjour,n



As tu déjà comparé la vue à l'oculaire (avec astrosolar) et la projection ?



En tout cas pour un groupe c'est pas mal

Ne mets tout de même pas d'oculaire cher

Modifié 16 février 2015 par Leimury

[DrThrax]

Bonsoir,



Est-ce qu'il faut un filtre? La toile ne risque t elle pas de prendre feux?



chouette montage!

[apricot]

J'ai passé des heures et des jours à observer le soleil et suivre sa rotation avec une lulu de 60, renvoi coudé + oculaire "pascher" en projection sur une toile blanche posée sur le sol, ça n'a jamais fondu



Chouette montage pour recycler un pot de fleur lucienne ! Torticoli collectif garanti avec le soleil au zénith

[banjo]

J'ai passé des heures et des jours à observer le soleil et suivre sa rotation avec une lulu de 60, renvoi coudé + oculaire "pascher" en projection sur une toile blanche posée sur le sol, ça n'a jamais fondu



Chouette montage pour recycler un pot de fleur lucienne ! Torticoli collectif garanti avec le soleil au zénith

Bjr,

Pour éviter le torticoli un renvoi coudé avant le pot ,pour l'éclipse à 9h le soleil sera pas très haut.

[lucienne]

Bonsoir,



Est-ce qu'il faut un filtre? La toile ne risque t elle pas de prendre feux?



chouette montage!



Non pas besoin de filtre

La toile, c'est sûr qu'elle ne va même pas chauffer



L'oculaire, va chauffer.

Vaut mieux ne pas dépasser une ouverture plus grande que 80 mm

Par précaution, on peut diaphragmer à 60 mm.

[Bernard Augier]

Par rapport à l’écran de projection classique, c’est excellent ! Et d’autant plus sur un Newton 115 où la position d’observation devient vraiment agréable.

Je vais en bricoler un pour l’animation que je fais le jour de l’éclipse dans la cour de l’école de ma fille, dans le cadre du temps d’activités pédagogiques « élargi ».



Apropos, vous savez comment faire un reportage vidéo « live » pour les parents ?

[xelACerf]

Bonjour Lucienne,



Votre montage m’intéresse bien.

Je crois avoir compris comment faire le montage (la nuit porte conseil).

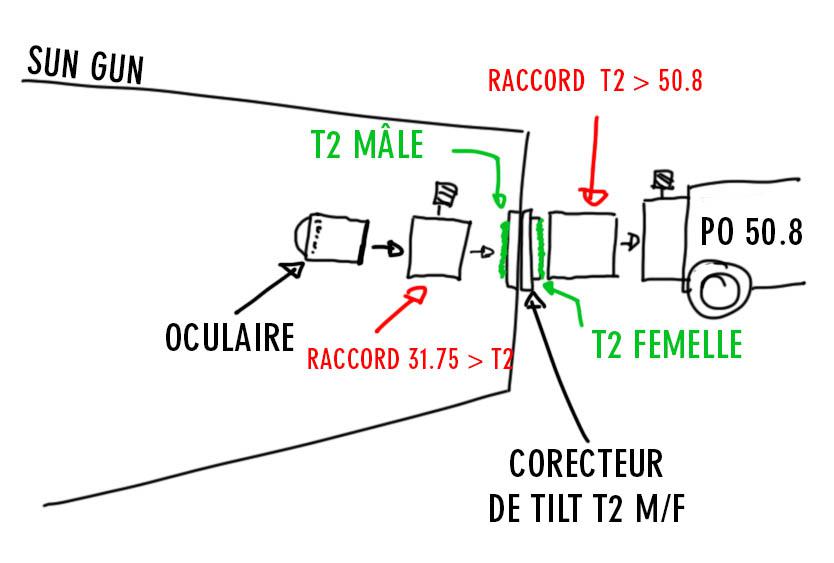

Ect-ce bien cela?



Par avance merci

Cordialement



Alex

Modifié 4 mars 2015 par xelACerf
J'avais pas compris et puis je crois avoir compris, donc changement de dessin

[lucienne]

C'est exactement ça



Il ne manque plus que la toile sur le pot

[banjo]

Bonjour

Pour ceux qui ont peur par rapport à l'ouverture de leur lunette (100/150mm), sur les Sky,orion et toutes celles qui ont un bouchon plastic démontable qui a souvent une ouverture de 50mm qui peut servir de diaphragme, y compris avec avec un film Baader.

a+

[Alarcon yves]

Par rapport à l’écran de projection classique, c’est excellent ! Et d’autant plus sur un Newton 115 où la position d’observation devient vraiment agréable.

Je vais en bricoler un pour l’animation que je fais le jour de l’éclipse dans la cour de l’école de ma fille, dans le cadre du temps d’activités pédagogiques « élargi ».



Apropos, vous savez comment faire un reportage vidéo « live » pour les parents ?



Bonjour, euh attention quand même, car si sur une lunette seul l'oculaire chauffe, sur un Newton, le secondaire vas également chauffé, pendant les tests surveillé l'échauffement du secondaire



Si le secondaire est maintenu sur son support par collage, on risque le décollement de celui-ci, alors attention..



Yves.

[CATLUC]

Bonjour

Je suis en train de faire le tour de mes téléobjectifs pour la photo pour voir ce que je peux bricoler.

En plus il dispose de diaphragme eux mais qui risquent de chauffer aussi.

Question : un feuille de papier calque ça peut passer plutôt que le morceau d'écran ?

Bonne journée.

Luc;)

[lucienne]

Bonjour,



Un papier calque, ça fonctionne aussi, sans doute moins bien, car cela laisse passer pas mal de lumière. Mais cela fixe quand même une partie de la lumière.

[ceresius38]

Bonjour,

c' est fait , et cela fonctionne pile poil !

J'ai privilégié la compacité et une image de 80 mm de diamétre me suffit ayant d'autre sinstruments plus dédié solaire.

Reste a avoir la météo qui va bien et qq taches solaire car ce matin ..... juste une petiote.

Pour oeuvrer :

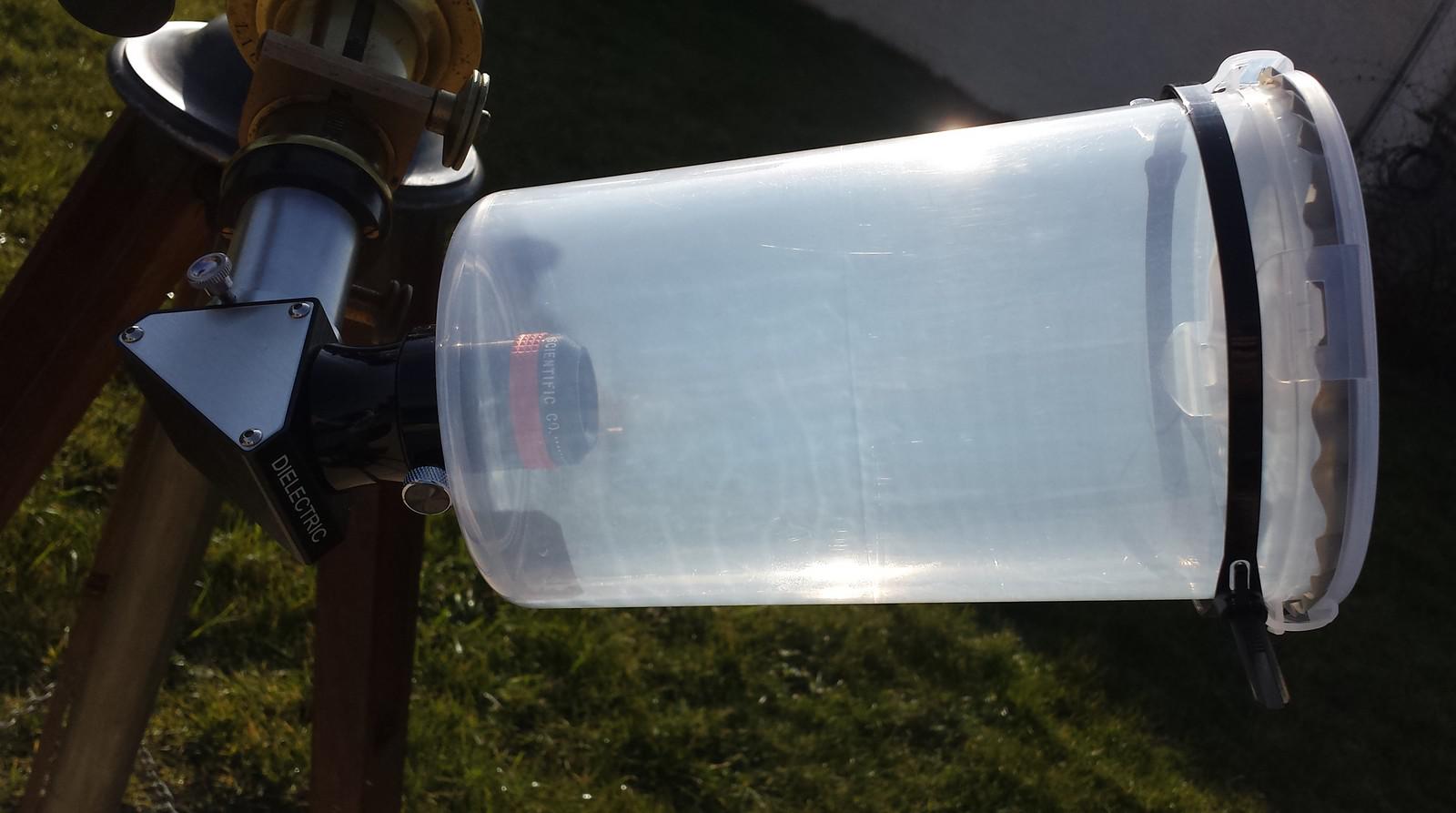

un pot a conservation alimentaire conique (1.9 €), un bout de tissus d'écran de rétroprojection (merci Lucienne) , une dremel, , qq dizaines de minutes et voila !

La définition est vraiment bonne, certes j'ai juste enfoncé en force l'oculaire, je ferais usiner une pièce en alu ultérieurement.

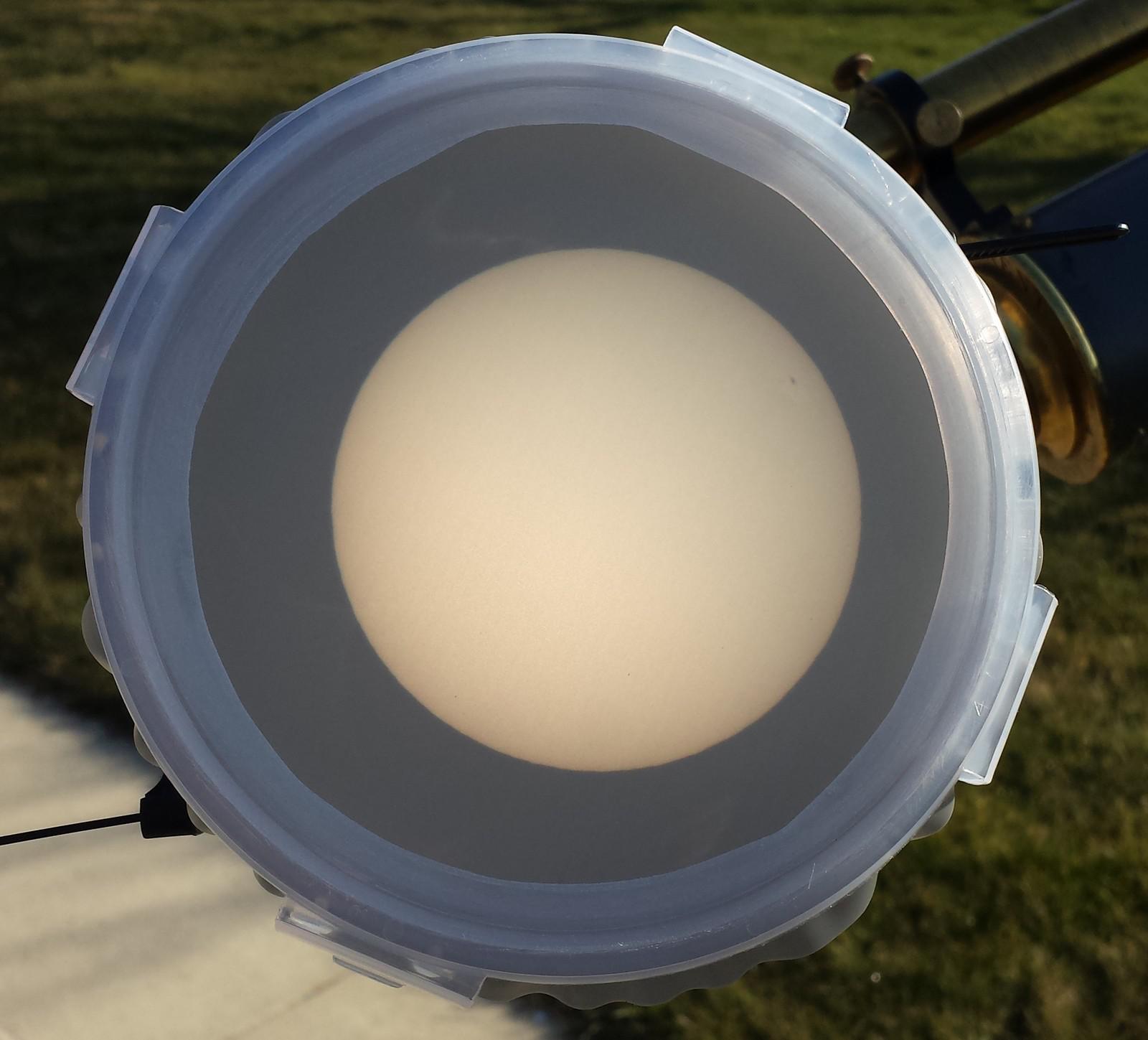

QQ images prises ce matin vers 9h30 :





Pas d'échauffement constaté ou que ce soit , mais il est vrai qu'il était 9H30, qu'il faisait froid et surtout que l'instrument ne suit pas tout seul !

Modifié 8 mars 2015 par ceresius38

[Arch Stanton]

Salut

Un pot transparent ne risque pas de faire "effet de serre"?

Un tissu noir pour se protéger de la lumière serai le bien venu...

Enfin...moi je dit ça ...je dit rien

[ceresius38]

Hello, en fait, moi aussi je pensais mettre un pare soleil autour au départ.

Mais a cette heure 12h15, l'image est sufisament lumineuse pour s' en passer. Donc je vais faire l'impasse la dessus.

Pour l'effet de serre , je sais pas .... mais au bout de 10 min tout est tjrs froid.....et le rc a miroir ne chauffe pas non plus (ou peut etre refroidit il aussi vite qu il chauffe). De tte facon j'ai prevu un modele a prisme .

Dis Arch, je compte sur toi pour le 20 !
