colonne

[autanet]

Bonjour,

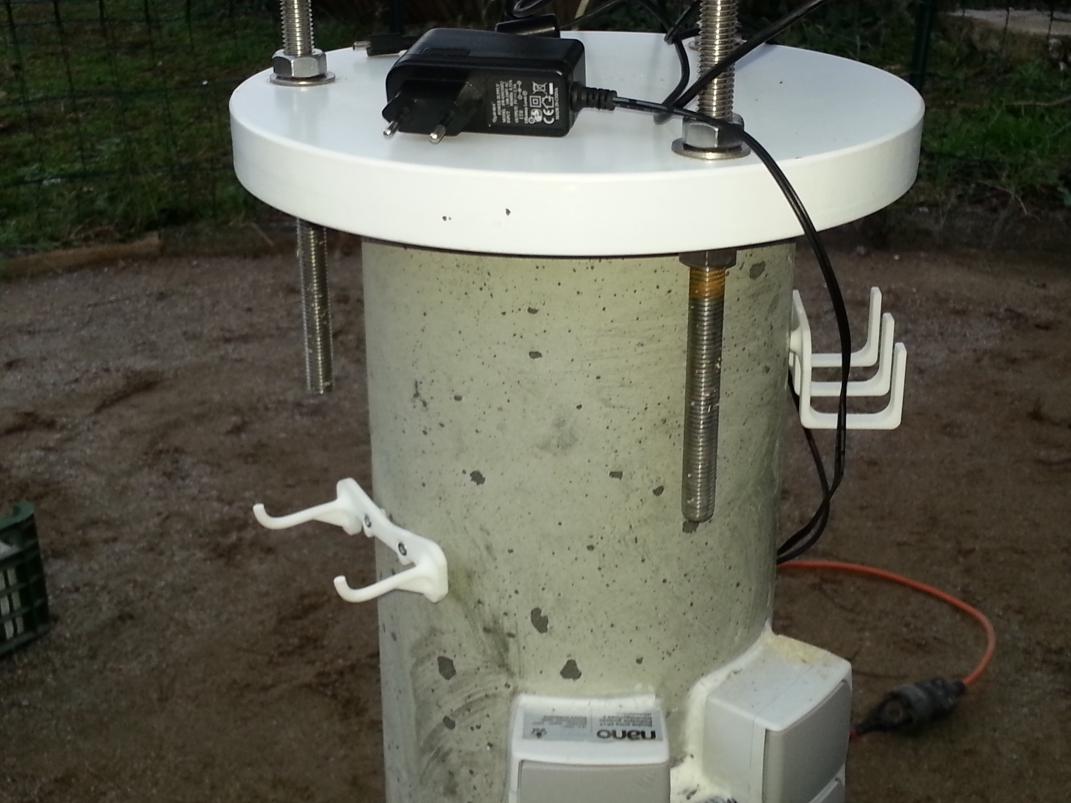

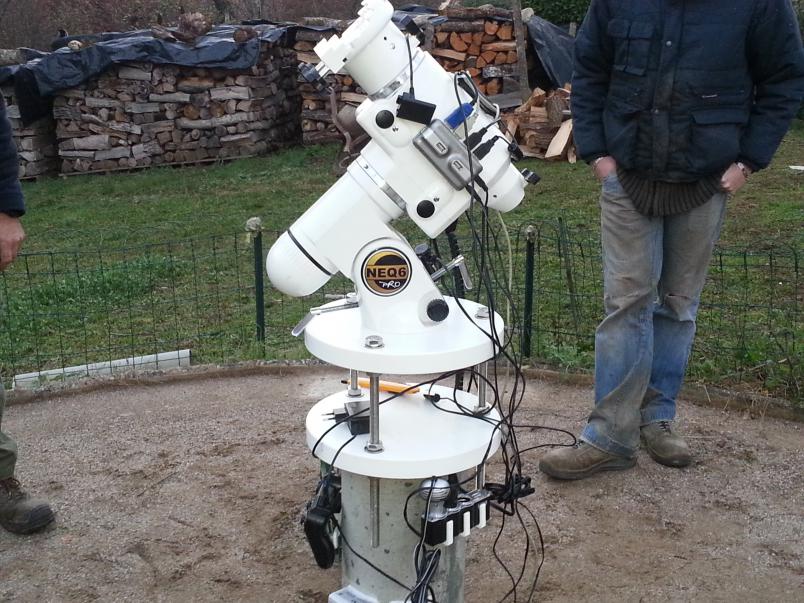

voilà, c'est presque terminé, manque une house étanche, j'en ai fais une premiere en moquette de liner, je mettrais l'autre par dessus. Ensuite le sol, bache d ensilage et par dessus des auto bloquants je pense.

Serge

[Invité]

Bonsoir,



Un beau boulot, mais pour dire le fond de ma pensée, je ne vois pas l'intérêt d'une colonne,(rigide donc), associée à de longues et fines tiges filetées génératrices (ou du moins conductrices) inévitablement de vibration?

Désolé de faire mon pénible....

[autanet]

Bonsoir,



Un beau boulot, mais pour dire le fond de ma pensée, je ne vois pas l'intérêt d'une colonne,(rigide donc), associée à de longues et fines tiges filetées génératrices (ou du moins conductrices) inévitablement de vibration?

Désolé de faire mon pénible....

Salut,

La hauteur entre les 2 platines va être rėduite. Les tiges sont en inox de 14mm les trous sont en 15 mm. On a posė un verre d'eau dessus, on a tapė sur les platines et dans le poteau, ça bronche pas. Mon fils est ingėnieur opto mėca chez thales il m'a confirmé qu'il n'y aurait pas de vibrations et je suis tentė de le croire il passe sa vie à calculer et å tester des miroirs.

Serge

[Captainboeing]

Voilà mon coeur de métier (ingénieur spécialisé dans les câbles inox), c'est une très belle réalisation que tu as faite. De mémoire, nous sommes à 6 tonnes à la charge de rupture en M14, soit 3 tonnes avant l'allongement. Je te confirme que ton verre d'eau n'a pas du émettre de vague. Par contre, des rondelles en Sustadur ou Teflon entre le béton et l'écrou ?

[Maxime001]

Je confirme, ça serait très étonnant que tu ait des vibrations à cause de la colonne.. on à tous tendance à surdimensionner cette partie de nos observatoire.



J'ai mis 3 tiges de m16, et ait du rallonger ma colonne de 50 cm, on m'avait avertit de l'instabilité, mais ça ne bouge pas d'un poil !



Bonnes observations

[autanet]

Voilà mon coeur de métier (ingénieur spécialisé dans les câbles inox), c'est une très belle réalisation que tu as faite. De mémoire, nous sommes à 6 tonnes à la charge de rupture en M14, soit 3 tonnes avant l'allongement. Je te confirme que ton verre d'eau n'a pas du émettre de vague. Par contre, des rondelles en Sustadur ou Teflon entre le béton et l'écrou ?

bonjour,

Oui il y des rondelles téflon entre les platines et les rondelles inox.

serge

[Invité]

Pourtant, je maintiens mes dires.....sans animosité bien sûr.

Faire une si belle colonne et poser la monture sur des tiges filetées, ça me fait mal à voir...



Meilleurs voeux tout de même et bonne continuation.

[autanet]

Ok mais tu veux que je la pose sur quoi ?

[charpy]

peut être sur des petites colonnes en béton au lieu des tiges filetées mais ça serait plagier les grecs





c'est vrai qu'au lieu de 3 tiges parallèles il faudrait une triangulation pour encaisser les efforts latéraux mais ils ne sont quand même pas trop violents

[autanet]

peut être sur des petites colonnes en béton au lieu des tiges filetées mais ça serait plagier les grecs





c'est vrai qu'au lieu de 3 tiges parallèles il faudrait une triangulation pour encaisser les efforts latéraux mais ils ne sont quand même pas trop violents

3 tiges paralleles ?

[charpy]

nan je parlais des 3 tiges que tu utilises. c'est vrai que les grecs ont un peu forcé sur le "derating". (le renforcement en français, mais ça fait moins pro)



sinon plutôt que la bâche de protection t'as pas envisagé une petite boite en dur sur charnières?



je cherche désespérément à m'inspirer d'un mini abris sur colonne pour ne pas partir totalement à l'aventure mais j'ai rien trouvé sur le net!

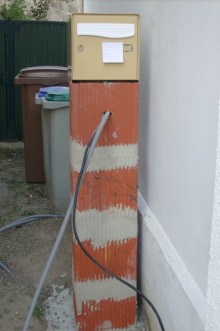

un truc un peu comme ça, avec la monture dans une boite dépliable et cadenassable :

[autanet]

Je suis allé chez décathlon ce matin, ils ont des housses de nautisme étanches d.400 x 1100 qui irait pile poil mais ils l'ont pas en stock, je vais surement la commander sur internet sauf si une autre idée me vient entre temps

un truc dans ce style

http://www.nautisports.com/mag/fr/sac-etanche-n-5-guy-cotten.html

[Captainboeing]

Tu penses la laisser à l'air libre ou un joli petit abris va venir coiffer tout ça ?

[autanet]

C'est prévu mais plus tard, c'est pour ça que je vais faire un sol redémontable.

[Invité]

Ok mais tu veux que je la pose sur quoi ?



Ben ta belle platine du haut vissée sur ta platine du bas,cette dernière evidée au centre pour laisser passer la fixation platine haute/monture, pardi!



Mais tu fais comme tu veux

[Nono26]

Bonsoir et bonne année 2015



pour les disques blancs traversés par les tiges filetés peux tu m'en dire plus sur leur origine ?



quel matériaux ? achat ou fabrication perso ?

[autanet]

Ben ta belle platine du haut vissée sur ta platine du bas,cette dernière evidée au centre pour laisser passer la fixation platine haute/monture, pardi!



Mais tu fais comme tu veux

comme ma colonne fait 200 mm j ėtais obligė de mettre mes tiges filetées à l extérieur pour pouvoir poser la monture donc il faut bien que je laisse un espace entre les 2 pour visser la monture. Sur la platine du bas sont soudés 3 rondins qui sont pris dans le poteau. J'avais pas d'autre choix.

[autanet]

Bonsoir et bonne année 2015



pour les disques blancs traversés par les tiges filetés peux tu m'en dire plus sur leur origine ?



quel matériaux ? achat ou fabrication perso ?

Bonsoir,

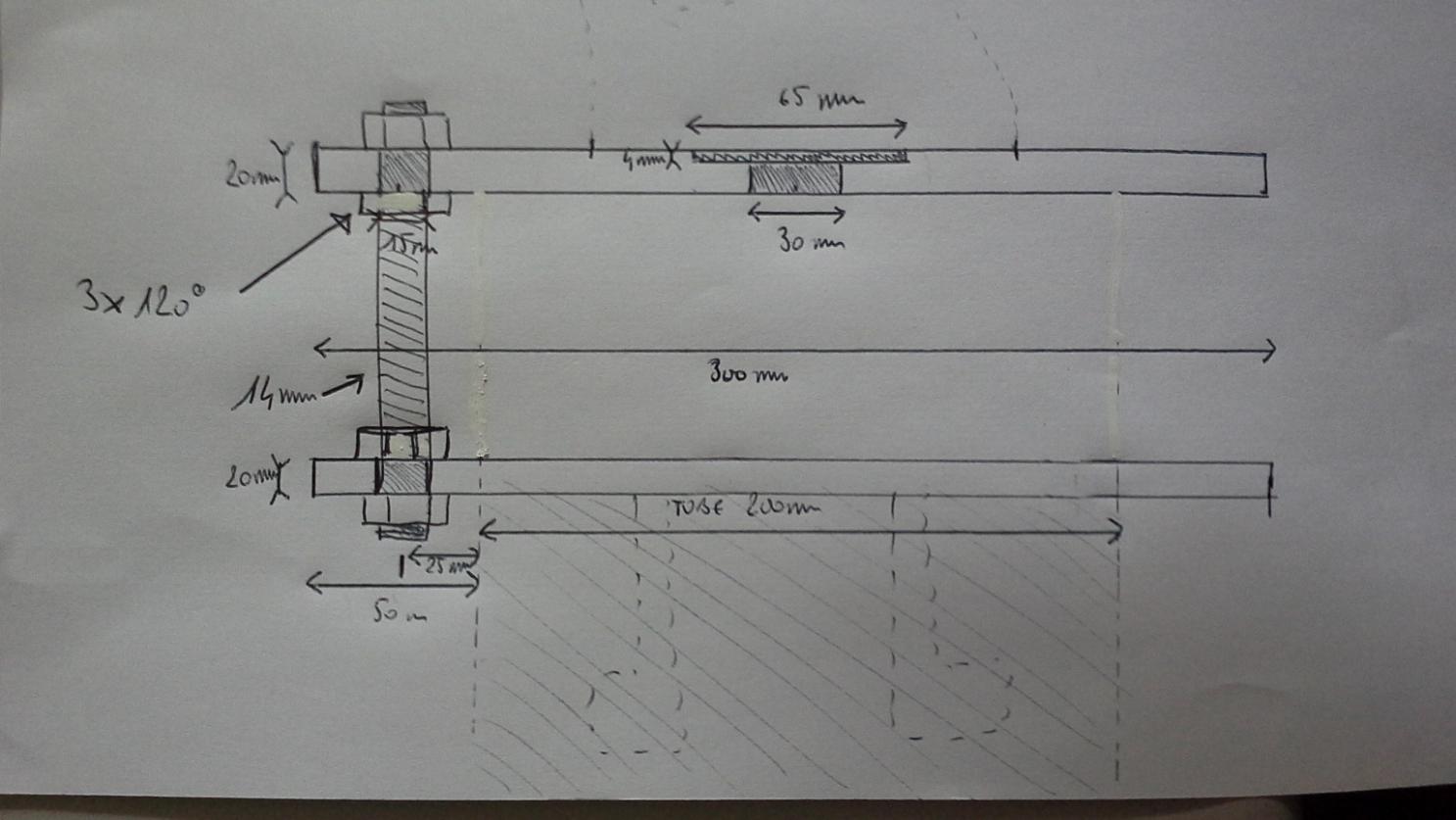

les 2 disques bruts en acier ont été commandés par un copain tourneur (70€) il m'a ensuite usiné les piéces suivant le plan que je lui ai fourni. La colonne un tube en carton donné par un neveu avec la ferraille qui va avec. La peinture au four faite par mon gendre.

[Nono26]

ok merci pour toutes ces précisions.

[autanet]

Habillé pour l'hiver:)

[Gandalf]

Sympa la bâche de forçage.



A la fin de l'hiver (fin février début mars), quand tu auras dé-bâché, je te conseille un apport d'engrais.

Ça aide la colonne à redémarrer, les bourgeons n'en seront que plus beaux.



JL

[Captainboeing]

Tu ne comptes pas laisser ta monture là-dessous tout l'hiver rassures-moi ?

[autanet]

Sympa la bâche de forçage.



A la fin de l'hiver (fin février début mars), quand tu auras dé-bâché, je te conseille un apport d'engrais.

Ça aide la colonne à redémarrer, les bourgeons n'en seront que plus beaux.



JL

Bonjour,

C'est de la moquette qu'on met sous les liner.

Le sac est un sac militaire étanche.

[autanet]

Tu ne comptes pas laisser ta monture là-dessous tout l'hiver rassures-moi ?

Bonjour,

Je teste pour le moment, j'ouvre tous les jours pour vérifier, il y a à l'intérieur un thermo-hygromètre et des grosses poches de disséquant pour vérifier si c'est habitable là dedans.

Il y a la monture nue pour le moment, les contacts sont graissés.



Et je serais pas le premier à le faire :

http://www.avex-asso.org/forum/viewtopic.php?f=3&t=2485

http://www.webastro.net/forum/archive/index.php/t-103987.html



Une chose est sure c'est que l'été je ne laisserais rien.

Modifié 21 janvier 2015 par autanet

[rafa]

pas mal du tout je vais bien garder tout ça



tu est descendu a quelle profondeur pour les fondations ?

et 14 mm je ne trouve ça pas trop fin du tout !



rafa

[autanet]

Bonjour,

De mémoire 70 cm x 50 x 50

Serge

[jac310]

Bonjour,



Tirant actuellement des plans pour une colonne, je serai très intéressé de savoir à quelle hauteur au-dessus du sol vous placez le télescope.



Pour fixer les idées, le mien est un C8 sur monture CG 5



Merci d'avance



jac310

[autanet]

Bonjour,

Le dessus de la platine du haut est à 90cm mais je peux jouer sur la hauteur.

Serge
