La collimation qui me rend dingo

[Leimury]

Bonjour,



Aux dernières nouvelles tout allait bien pour Marko:



Désolé de ne pas avoir répondu plus vite, j'avais un peu de boulot

En effet PierreDesvaux, j'ai démonté et remonté le Porte Oculaire et je l'ai recentré a l'oeil. Je pense qu'il était en cause également

Voila le résultat

Je n'ai pas réussi a faire mieux, mais je pense que c'est pas trop mal



Merci a tous pour votre aide



Bon ciel

[paradise]

C'est un peu embêtant, une photo de collimation, parce que ce doit être dur de bien la prendre, non ?



Sinon, si on se fie à cette photo, ça m'a l'air presque bon, juste le primaire à bouger d'un poil d'après le réticule.



Il est vrai que le laser c'est pratique, ne serait-ce que pour le primaire, question secondaire le Cheshire reste le bon outil, d'ailleurs j'ai les deux.

[syncopatte]

Citation:

Envoyé par syncopatte Voir le message

...le primaire tu t'en fous...



Ben, j'ai lu ça dans ton message 147, la version originale du moins:



- après, le primaire je m'en fiche. Cela sera au début de l'observation

et à chaque changement de position totale en observation. ( pour primaire,

toujours tube à 70° pour réglage )



Et je peux le dire, à force de toujours régler, régler, régler, j'ai constaté

que plus rien ne bougeais sauf bien sur le primaire mais d'un poullième.

et sur étoile, ils sont vraiment beau mes cercles





Entre-temps, la collim de Marko semble bonne.

Prochaine étape: voir ce que ça donne sur étoile à fort grossissement...



Patte.

Modifié 27 janvier 2015 par syncopatte

[OrionRider]

je n'ai plus de laser. Le mien est déréglé



Il y a un truc avec les lasers c'est que même un laser banane donne un faisceau parfaitement droit.



Donc tant que tu as un faisceau droit tu peux aligner le primaire. Il suffit de tourner/titiller/plier/tordre le laser dans le PO pour que la tache tombe dans l’œillet du primaire.

Quand c'est fait, tu ne touches plus au laser (à la limite tu le colles en place avec un bout de scotch) et tu règles ton primaire avec les vis de collim.





Après, un laser ça peut aussi se régler. Normalement, même sur les lasers chinois il y a trois minuscules vis creuses à 120° qui servent à ça. Elles sont souvent cachées par un plot de silicone noir qu'il faut retirer à l'aide d'une aiguille.



Tu scotches deux bouteilles de bordeaux ensemble à plat sur la table, tu poses le laser dans le 'V' entre les deux bouteilles. Tu le fais tourner et tu regardes la tache sur un mur à plusieurs mètres. Le laser est 'collimaté' quand le point rouge ne trace plus un cercle sur le mur quand on tourne le laser.

Quand c'est fait, le laser peut servir à régler le primaire (comme avant) mais aussi le secondaire.



Easy.

Modifié 27 janvier 2015 par OrionRider

[Marko]

pauvre marko, j'espère que dans tout ça, tu as au moins réussi ta collim.................................



C'est ce que je me disais aussi, bonjour les dégâts....



Où en es-tu Marko afin de reprendre les choses plus sérieusement? Je n'arrive même plus à voir quelle était ta dernière étape.

Comme Leimury l'a dit, ça va. J'ai réussi a m'en sortir. Enfin, a peu prêt

C'est un peu embêtant, une photo de collimation, parce que ce doit être dur de bien la prendre, non ?

Je ne compte même plus les essaies pour avoir un truc potable

C'est une vrai galère a prendre par un petit trou



Ben, j'ai lu ça dans ton message 147, la version originale du moins:







Entre-temps, la collim de Marko semble bonne.

Prochaine étape: voir ce que ça donne sur étoile à fort grossissement...



Patte.

Oui, c'est bien la prochaine étape



Il y a un truc avec les lasers c'est que même un laser banane donne un faisceau parfaitement droit.



Donc tant que tu as un faisceau droit tu peux aligner le primaire. Il suffit de tourner/titiller/plier/tordre le laser dans le PO pour que la tache tombe dans l’œillet du primaire.

Quand c'est fait, tu ne touches plus au laser (à la limite tu le colles en place avec un bout de scotch) et tu règles ton primaire avec les vis de collim.





Après, un laser ça peut aussi se régler. Normalement, même sur les lasers chinois il y a trois minuscules vis creuses à 120° qui servent à ça. Elles sont souvent cachées par un plot de silicone noir qu'il faut retirer à l'aide d'une aiguille.



Tu scotches deux bouteilles de bordeaux ensemble à plat sur la table, tu poses le laser dans le 'V' entre les deux bouteilles. Tu le fais tourner et tu regardes la tache sur un mur à plusieurs mètres. Le laser est 'collimaté' quand le point rouge ne trace plus un cercle sur le mur quand on tourne le laser.

Quand c'est fait, le laser peut servir à régler le primaire (comme avant) mais aussi le secondaire.



Easy.

Par contre, il faut remettre le laser toujours dans la même position, non ??



Par contre, désolé de ne pas avoir répondu plus vite. Entre les gosses grippés, moi hs et le boulot, c'est un peu la fête aujourd'hui.



Sinon, le secondaire a bougé. Ou alors il s'est remis en place. Je pense que je l'ai trop charcuté pendant le réglage et en "refroidissant", il a repris "sa place". Donc je l'ai repris un peu ce matin et ca l'air de ne plus bouger



Merci a tous pour les conseils et inquiétudes.

C'est tres sympa de votre part

[teddelyon]

Quand c'est fait, le laser peut servir à régler le primaire (comme avant) mais aussi le secondaire.



Easy.



Et que fais-tu du cinquième commandement de la collimation ?



"Par le laser, le secondaire tu ne régleras point"



"Car un secondaire dans les choux un faisceau vers le centre du primaire peut envoyer"

[Leimury]

Par contre, il faut remettre le laser toujours dans la même position, non ??



Bonjour,



Faut que tu testes le laser.

Tu le mets dans l'adaptateur 2 pouces et tu fais tourner dans le PO.

Si ça décrit un cercle tu as le choix:

1/ Tu règles le laser

2/ Tu vis avec et tu te fies alors au centre du cercle décrit quand tu règles le secondaire.



J'ai essayé la solution 1 et j'ai fini par accepter le laser comme il est.

Sur les petits lasers à 40E en plus du réglage tu as le jeu du laser dans son logement qui fait qu'il ne sera jamais précis.

Si tu démontes tu verras un tas de colle mais souvent ça s'est décollé et ça n'adhère pas au logement en laiton.

Recolles le comme tu peux pour qu'il ne bouge pas dans le logement.



Comment ça marche avec un laser faux ?

Le laser est déréglé mais il décrira toujours un cercle, pas une patate ou un carré et on peut donc se fier au centre de ce cercle là pour régler le secondaire.



Et pour le primaire ?

On magouille quand on serre dans le PO

On vise le centre du primaire et on peut alors se fier au retour.

[paradise]

Et que fais-tu du cinquième commandement de la collimation ?



"Par le laser, le secondaire tu ne régleras point"



"Car un secondaire dans les choux un faisceau vers le centre du primaire peut envoyer"

Comme tu causes bien !



Mon Père, j'ai péché, je confesse qu'il m'arrive sur le terrain de tout faire au laser, au Cheshire il faut utiliser une lampe la nuit mais bon, flemme toussa... pas bien, c'est vrai...



D'ailleurs, ça me fait penser que je dois vérifier le secondaire sérieusement au Cheshire, dans mon garage, faut dire qu'on a le temps en ce moment avec cette superbe météo.

[OrionRider]

un secondaire dans les choux un faisceau vers le centre du primaire peut envoyer



Ah oui, mais non.



1. D'abord tu tournes le truc à l'oeil de façon à voir un secondaire bien rond au fond du trou:





2. Ensuite tu mets le rond bien au milieu du trou. C'est plus facile si tu as marqué le secondaire de deux petits points.





3. Puis avec le laser tu ajustes la collim du secondaire pour taper le point rouge dans l'oeillet du primaire.



Pour ça tu mets le PO vers le haut et le laser posé dedans sans trop serrer (pour qu'il repose bien à plat sur le rebord). La fenêtre du laser doit pointer vers l'arrière du tube, comme quand on fait la collim du primaire.



Quand c'est fait ton secondaire est à la fois au bon endroit, bien aligné et bien orienté.

Modifié 27 janvier 2015 par OrionRider

[teddelyon]

Ah oui, mais non.



1. D'abord tu tournes le truc à l'oeil de façon à voir un secondaire bien rond au fond du trou:





2. Ensuite tu mets le rond bien au milieu du trou. C'est plus facile si tu as marqué le secondaire de deux petits points.





3. Puis avec le laser tu ajustes la collim du secondaire pour taper le point rouge dans l'oeillet du primaire.



Pour ça tu mets le PO vers le haut et le laser posé dedans sans trop serrer (pour qu'il repose bien à plat sur le rebord). La fenêtre du laser doit pointer vers l'arrière du tube, comme quand on fait la collim du primaire.



Quand c'est fait ton secondaire est à la fois au bon endroit, bien aligné et bien orienté.



Là on est bien d'accord Laurent mais avoue qu'il y a quand même quelques pré-requis à effectuer avant de pouvoir ajuster le secondaire avec un laser



D'ailleurs ça me fait penser qu'il faut que je marque le mien, je me l'étais noté mais par flemme (comme toi Jacques ) je ne l'ai pas fait

[syncopatte]

Perso je règle le secondaire bien convenablement de jour, avec un cheshire ou autre.



Et heureux je suis car une fois réglé, ça ne bouge plus.

Vous n'avez pas des secondaires flottants que je sache?



Par contre, un primaire et un barillet, ça se balade.

C'est là qu'un laser peut devenir utile:

Même que si les trois conditions pour bien régler un secondaire au laser (une fois la bonne hauteur du secondaire fixée) ne sont pas satisfaites, à savoir:

- le laser lui-même est collimaté

- le laser est parfaitement centré dans le PO

- le PO est parfaitement orthogonal au tube

donc...même sans ces trois prérequis, il y a moyen de régler le primaire au laser, chose pratique de nuit.



Comme déjà mentionné, il suffit de "forcer" le laser à ce qu'il frappe le centre du primaire; et ce évidemment sans toucher au secondaire.



Une meilleure précision sera obtenue (en même temps qu'une plus grande marge!) en utilisant une barlow.

Une méthode qui marche très bien sur des tubes ouverts et à ce qu'il paraît aussi sur des tubes fermés, du moment que le retour du faisceau soit "lisible".

http://www.webastro.net/forum/showthread.php?t=86850



Patte.

[paradise]

Perso je règle le secondaire bien convenablement de jour, avec un cheshire ou autre.



Et heureux je suis car une fois réglé, ça ne bouge plus.

Vous n'avez pas des secondaires flottants que je sache?



Ça existe, certains LB par exemple... Le GSO 16" aussi, paraît-il...



Et chez moi un jour une vis de l'araignée est tombée dans la voiture, panique à bord le temps de la retrouver...



Depuis j'ai dû régler l'araignée, et le secondaire, mais au bout de quelques voyages le secondaire bouge un peu malgré tout.

Je pense que c'est à cause des vibrations dans la voiture, et aussi que je n'ose pas trop visser fort, peut-être pas suffisamment, d'ailleurs je vais tenter d'y remédier une fois pour toutes ces jours-ci (ou presque, je pense que ça bougera quand même un poil au bout d'un moment).

[teddelyon]

D'ailleurs quelle est l'incidence (si l'on peut dire ) réelle d'un secondaire un peu de traviole pour du visuel pur ?

[Leimury]

Bonjour,





Si le secondaire est mal centré c'est pas bien grave mais s'il est mal orienté c'est plus chiant.



Juste trois petites choses:



- Du chromatisme quand tu as des accessoires longs (Barlow ou oculaire à tête longue)

Les accessoires travaillent de traviolle, ils sont pas faits pour ça.



- Une collim qui montre bon à l'endroit du contrôle et qui se décale quand on change la position de MAP.

Là du coup c'est pas bon même après collim sur étoiles.

Tu fais ta collim sur étoiles et quand tu changes d'oculaire et que tu refais la MAP ta collim n'est plus bonne.



- Un astigmatisme plus ou moins poussé.



Secondaire mal centré:

Le laser ou le cheshire visent bien l'oeillet mais le primaire disparait de façon pas homogène.



Secondaire mal orienté:

Le cheshire ou le laser ne visent pas le centre (même si l'oeilleton montre tout le primaire)

Là tu as souvent un désacord entre oeilleton et outil de centrage (cheshire ou laser).



Bon ciel

[teddelyon]

Merci Leimury

[Marko]

Bon, je pense que le secondaire ne bougera plus. Il n'a pas bougé depuis ce matin

Par contre, je sens que je vais me prendre des bobs knock. Parce qu'a la BTR, c'est chiant et j'ai l'impression de tout le temps forcer sur l'araignée

[OrionRider]

Normalement ton secondaire est réglé à vie, ou presque.



Pour le primaire, là oui, ça vaut le coup.

[Captainboeing]

Normalement ton secondaire est réglé à vie, ou presque.



Pour le primaire, là oui, ça vaut le coup.



Étonnant ça ! Vous ne touchez que au primaire ? Si je pose la question c'est que je suis sur le point de commander mon dob et la collimation me fait un peu peur.

[Marko]

Normalement ton secondaire est réglé à vie, ou presque.



Pour le primaire, là oui, ça vaut le coup.

J’espère, parce que c'est pas trop mon pote en ce moment

Je pense qu'avoir tout démonté et remonté (PO, miroirs etc ..) ca ne pouvais pas faire de mal

[Leimury]

Étonnant ça ! Vous ne touchez que au primaire ? Si je pose la question c'est que je suis sur le point de commander mon dob et la collimation me fait un peu peur.



Bonjour,



Ton dob sera comment ? Tube plein ?



Sur un scope à tube plein on fait le secondaire quelque chose comme une fois par trimestre quand on est maniaque.



En fait c'est surtout le premier réglage qui te permettra de faire un peu mieux que le réglage d'usine.



Mais rien ne presse et tu peux tranquillement utiliser ton instrument sorti du carton sans que ça gêne.

Quand tu t'intéresseras à la collim tu pourras également desserrer les brides du primaire pour gagner un peu en qualité.



Bon ciel

[OrionRider]

la collimation me fait un peu peur.



La collim du primaire c'est vraiment pas sorcier, c'est facile et au laser ça prend juste une minute pendant la mise en température du tube.



Le secondaire de mon 130/900 n'a jamais été réglé. Il était bon d'usine et l'est toujours après 4 ans.

[OrionRider]

Pour ceux que ça intéresse, voici la méthode pour marquer le secondaire, si jamais vous avez besoin de le faire: http://www.reto.fr/marquage/imagepages/image1.html



Merci à Den pour ce super tuto! Ne ratez pas le reste de son site, il y a d'autres perles: http://www.reto.fr/astro/index.html



[Marko]

Bonjour a tous



Je remonte le sujet que j'aime et qui me fait péter les plombs

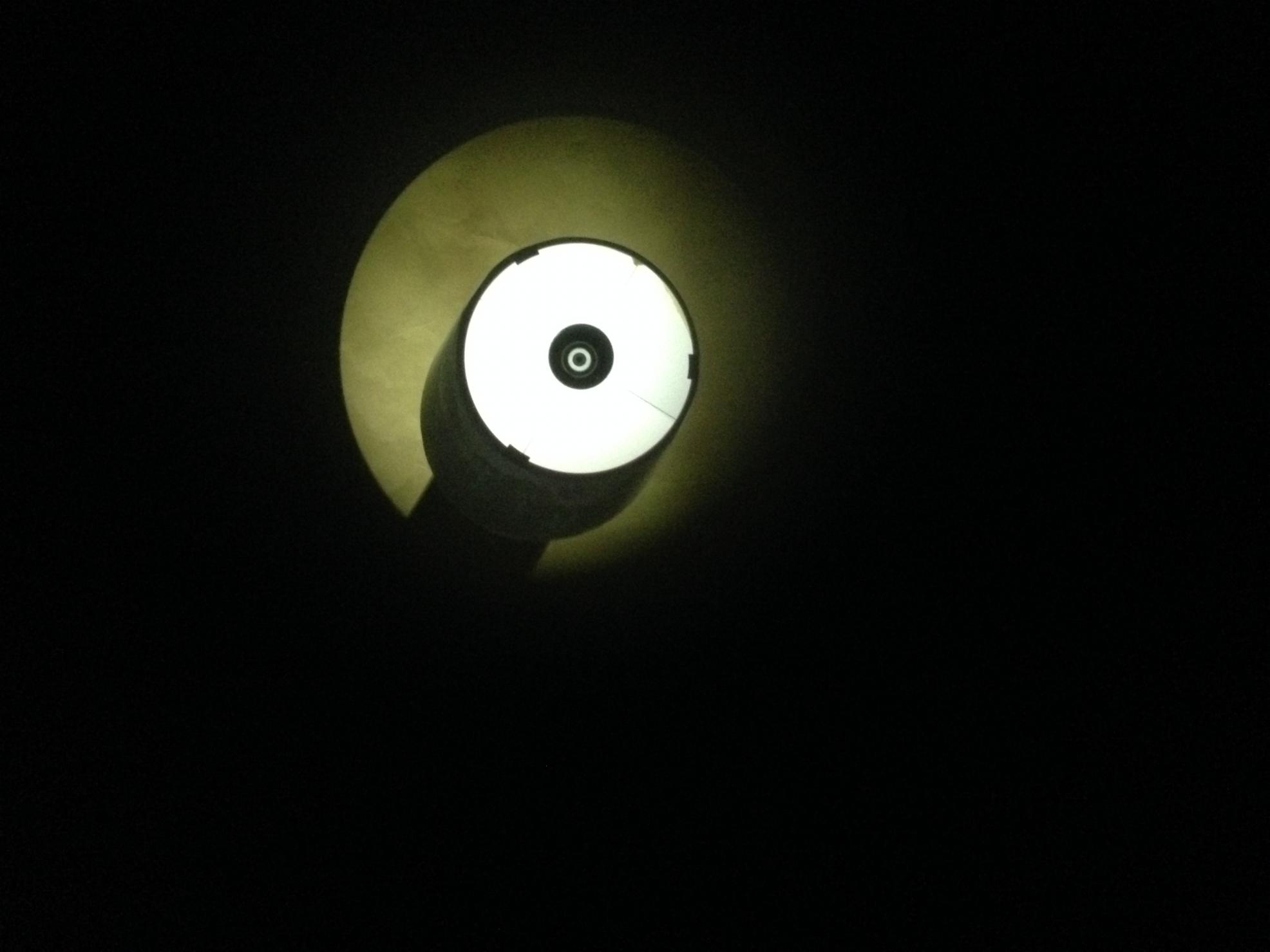

Voici une collimation au laser Hotec 2"

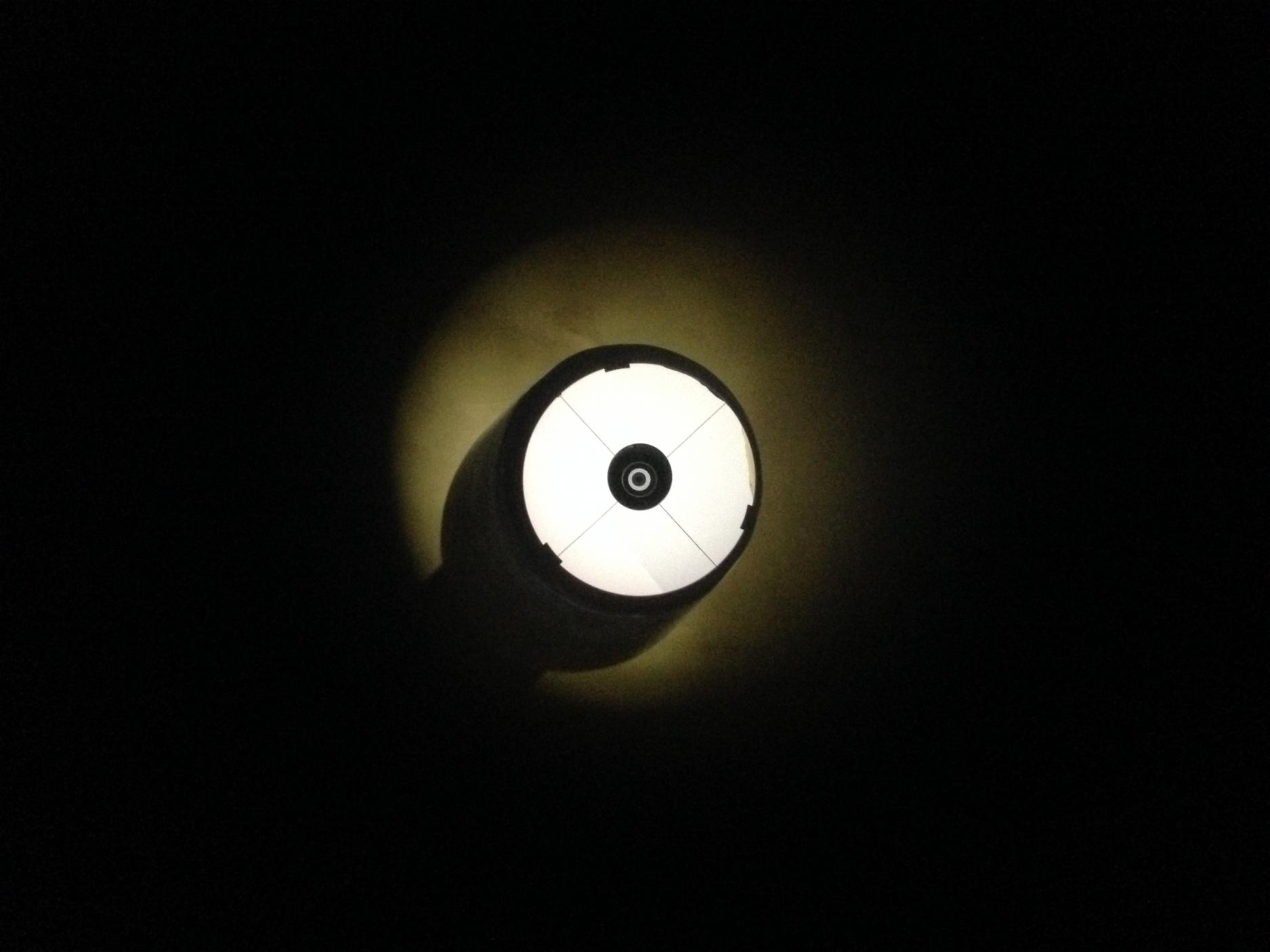

Et voici une seconde collimation faite a l'oculaire de collimation Takahashi



Qu'elle est la bonne collimation ??? Parce que la, je sature et je ne comprends plus rien



Merci d'avance pour votre aide

[pascalp]

Pour moi, c'est la n°2.

Le primaire est bien centré sur le secondaire, le léger décentrement intérieur vers l'avant du tube, correspond à l'offset du secondaire.

Dans le 2, la collimation est bonne et est a priori centrée dans le tube.

Dans le 1, l'alignement optique peut être bon, mais le trajet optique est en biais dans le tuyau. Le secondaire, largement dimensionné, accepte ce travers.

[paradise]

Salut !



Comme quoi, laser Hotech ou Cheshire, même combat, il faut mettre les mains dans le cambouis !



Sur tes photos, les brides du primaire sont bien visibles de manière égale, il y a un léger décalage du centre qu'un petit réglage du primaire devrait régler, à moins que ce ne soit l'offset qui est normal, où est le souci ?



J'ai l'impression que tout est quasiment parfaitement collimaté, même s'il y a un petit travers dans la photo n°2 !



Comment se présente l'ensemble au Cheshire ?



Si tu as des doutes, lance-toi sur la collimation sur étoile, figure d'Airy toussa.



EDIT : Mais pour du visuel, ça me paraît très suffisant !

Modifié 10 décembre 2015 par paradise

[Fredjel]

Cela me semble pas mal du tout. Encore une fois, une photo à travers un cheshire où on pourra voir la mire du cheshire, le bord du tube du po, le bord du miroir primaire et le secondaire nous en dira plus.



Attention, il ne faut pas se fier à l'ombre du secondaire dans le primaire. Celle ci peut apparaitre un peu ovale.



Comme dit Paradise, il ne reste plus qu'à observer une étoile à fort grossissement pour vérifier la concentricité des anneaux de la tâche d'Airy.

Modifié 10 décembre 2015 par Fredjel

[Marko]

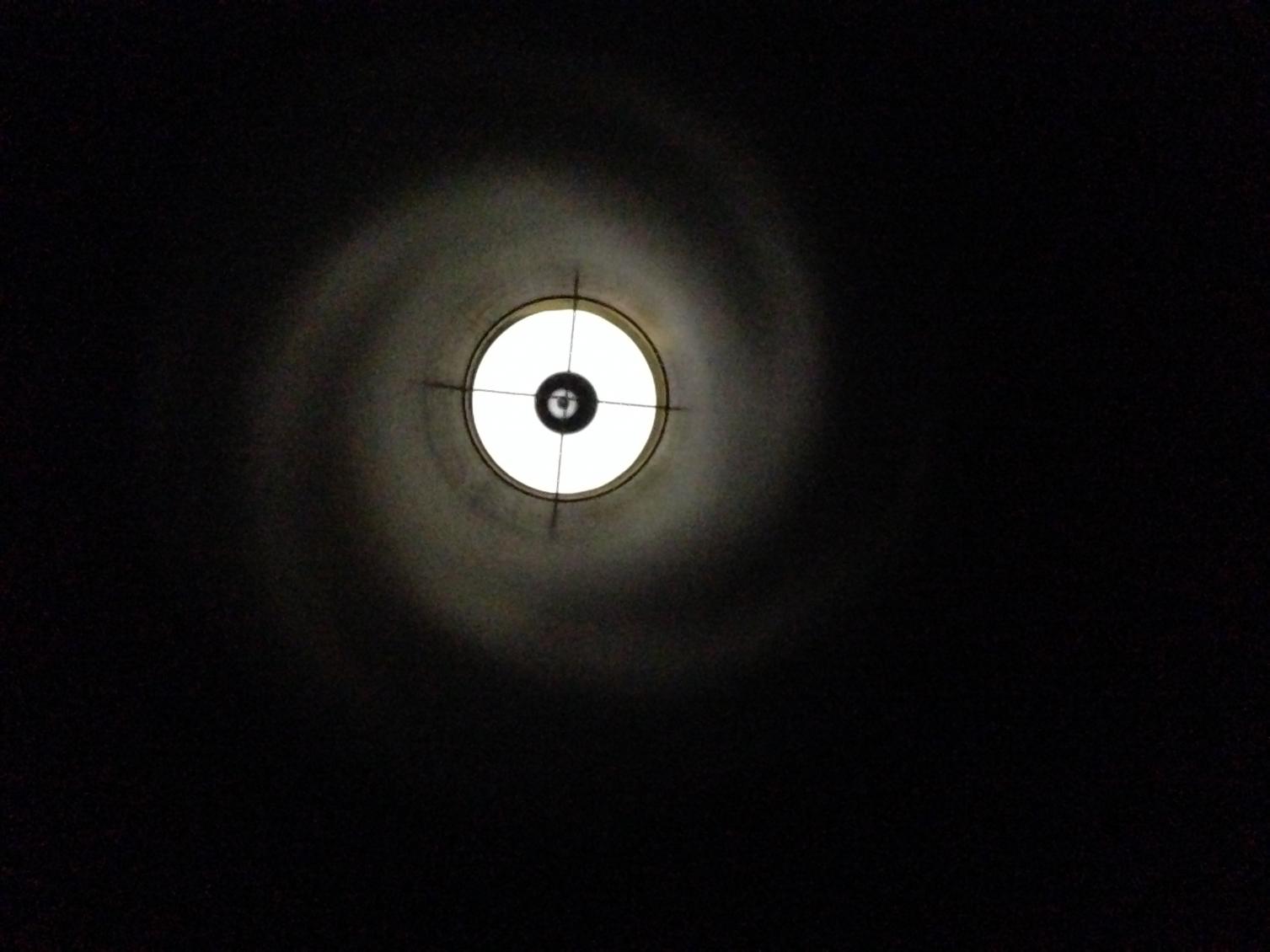

Voici la photo au cheshire qui me dit que c'est pas bon



Donc la, je sèche a bloc

Si on part de la photo 2, le cheshire c'est pas bon et le laser non plus. Au laser, je suis sur le bord de l’œillet du primaire

[Marko]

Merci pour votre aide. Je rajoute que c'est pour la photo, cette collimation. Sur la dernière que j'ai faite, les aigrettes des etoiles se sont retrouvées dédoublé

http://www.webastro.net/forum/showthread.php?t=134217

[paradise]

Sur ta photo, on voit que le réticule de ton Cheshire est un peu décentré, sans doute dû au serrage du PO, moi aussi ça me le fait.

Si on déplace virtuellement ton réticule, il va se caser pile dans le centre, pour moi tout est bien collimaté, tu peux de détendre !

[max du 77]

Salut Marko



Je vois que tu as un petit problème , je peut te donner un coup de main?



A +
