Un nouveau Dobson 600

[astro-sam]

Hello,



Je vois que ça discute



Sur la photo, on ne voit pas très bien comment tu as procédé :

* les balanciers sont sur roulement à billes des 2 côtés ?

* pour les triangles : je ne vois pas bien comment tu les as rotulés ?



Oui roulements sur les deux cotés, sinon cisaillement de la mort

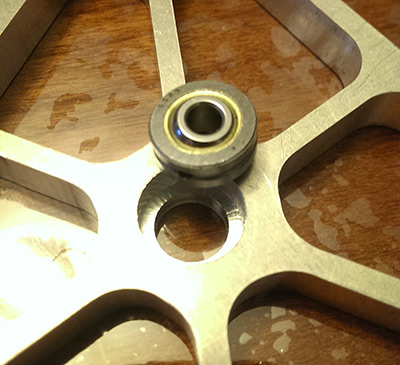

Pour les rotules, voila une petite image :





Les roulements & rotules, c'est chez 1001 roulements sur le web, y'a tout ce qu'il faut. Par contre une rotule comme ça de mémoire c'est 15 euros... mais c'est tellement mieux qu'un écrou borgne perçé...



Je suis en train de mettre plus de photos sur mon site. Je ferai un petit update quand ce sera fait comme ça vous aurez du détail, et vous verrez tous les gros défauts d'usinage



@Pierre, la collimation je la fait à l'oeilleton (j'ai arreté le laser), puis je confirme sur une étoile défocalisée... mais faut que j'affine c'est sur (et il me faudrait un cheshire).

Le cadre secondaire c'est la seule concession que j'ai fait au bois dans le tube optique (aucune liaison bois dans la partie basse). Au pire si c'était ça, je le refais... mais ca m'étonnerait fortement que ce soit ça la cause.



L'astigmatisme du miroir je sais pas dire... mon cable est bien passé au CG, j'ai mis 6 cales pour ça sur la tranche du miroir. A la rigueur je chercherais plutot du coté des points de contact (j'ai pas voulu mettre des points en métal, alors je me suis rabattu sur des petits patins téflon... peut etre pas une bonne idée).



C'est cool comme activité ça pour la Saint-Valentin.. :-)))



Bah on a notre date à nous, et c'est pas le 14 février... et puis ma femme n'est pas désintéressée, elle m'accompagne de temps à autres dans le froid et la nuit pour voir les étoiles



A+

Modifié 13 février 2015 par astro-sam

[jmponge]

Je vois que ta très belle réalisation a été murement pensée.

Pour ma part j'utilise des billes en céramique pour la liaison entre les triangles et

le barillet mais bon ça coûte un bras aussi, un simple alésage à la fraise hémisphérique

dans le triangle et l'insert du barillet et roule ma poule mais bon la cohésion de l'ensemble

n'est due qu'au poids du miroir.



Je me permets de mettre aussi ce lien pour ceux qui ne connaissent pas. http://www.tridistribution.fr



Encore merci pour le partage.

[astro-sam]

Hello,



Plutôt bien le lien ! Tiens tant qu'on y est, ca me fait penser au site de HPC, une autre bonne reference : http://www.hpceurope.com/fr/



A+

[zeubeu]

HPC, c'est là où j'achète poulies, courroies, ressorts, roulements... :-)



Fred

[Jipipi]

Hello,



Je vois que ça discute







Oui roulements sur les deux cotés, sinon cisaillement de la mort

Pour les rotules, voila une petite image :





Les roulements & rotules, c'est chez 1001 roulements sur le web, y'a tout ce qu'il faut. Par contre une rotule comme ça de mémoire c'est 15 euros... mais c'est tellement mieux qu'un écrou borgne perçé...



Je suis en train de mettre plus de photos sur mon site. Je ferai un petit update quand ce sera fait comme ça vous aurez du détail, et vous verrez tous les gros défauts d'usinage



A+

Merci pour la photo. Autant les roulements pour le balancier me convainc autant la rotule me laisse un doute : le risque que ça ne soit pas aussi fluide que par exemple une bille en Delrin et avec une empreinte hémisphérique sur le triangle ... La rotule a des risques "d'accroche" non ? Les tiennes sont très fluides ? Et c'est de l'inox ?



Encore merci

Jp

[astro-sam]

Merci pour la photo. Autant les roulements pour le balancier me convainc autant la rotule me laisse un doute : le risque que ça ne soit pas aussi fluide que par exemple une bille en Delrin et avec une empreinte hémisphérique sur le triangle ... La rotule a des risques "d'accroche" non ? Les tiennes sont très fluides ? Et c'est de l'inox ?



Encore merci

Jp



Oui ce sont des rotules en inox. C'est fait pour les entraînements mécaniques, et je peux te dire qu'il n'y a aucun risque d'accroche, contrairement à la solution des billes en delrin (ce genre de rotule j'en ai pas mal utilisé pour le modélisme, pour des plateaux cycliques d'hélico. Si ça frottait ça se saurait ). En prime on peut la lubrifier si tu veux être sur... et aussi, les triangles sont maintenus lors de la pose / depose du miroir (enfin ca branle dans tous les sens, mais ça risque pas de tomber).



A mon avis c'est sur l'empreinte hémisphérique que tu as des risques d'accroche. Tu as intéret a avoir une fraiseuse et une fraise de top qualité pour faire une empreinte propre...



A+

[maire]

Hello,





Pour les rotules, voila une petite image :





Les roulements & rotules, c'est chez 1001 roulements sur le web, y'a tout ce qu'il faut. Par contre une rotule comme ça de mémoire c'est 15 euros... mais c'est tellement mieux qu'un écrou borgne perçé...



J'avoue que là, c'est une solution super top!



Pour le Cheshire, le takahashi est très bien car il a un ajustement mécanique au poil

[Jipipi]

Oui ce sont des rotules en inox. C'est fait pour les entraînements mécaniques, et je peux te dire qu'il n'y a aucun risque d'accroche, contrairement à la solution des billes en delrin (ce genre de rotule j'en ai pas mal utilisé pour le modélisme, pour des plateaux cycliques d'hélico. Si ça frottait ça se saurait ). En prime on peut la lubrifier si tu veux être sur... et aussi, les triangles sont maintenus lors de la pose / depose du miroir (enfin ca branle dans tous les sens, mais ça risque pas de tomber).



A mon avis c'est sur l'empreinte hémisphérique que tu as des risques d'accroche. Tu as intéret a avoir une fraiseuse et une fraise de top qualité pour faire une empreinte propre...



A+



OK ça m'a l'air pas mal du tout : tu saurais me dire quelle référence tu as pris ? la plus petie ie "Rotule radiale GE 10 UK INA sans entretien" ? elle est à 17.64€ donc ça collerait ...



Merci

A+

JP

[astro-sam]

Hello,



Voilà, j'ai fait une mise à jour sur mon site, avec pas mal de photos et quelques explications :

http://www.morceauxdeciel.com/projects/t600/



Si ca peut aider quelques autres dans leur propre projet, j'en serai ravi



@Jipipi : en fouinant pour retrouver la commande, je me suis aperçu que c'était chez 123roulements en fin de compte. La ref c'est SSR05 :

http://www.123roulement.com/rotules-SSR05.html



le prix a baissé depuis deux ans...



A+

[manu41]

Le site est à la hauteur du dobson, génial

Hop dans les favoris

[Jipipi]

Hello,

@Jipipi : en fouinant pour retrouver la commande, je me suis aperçu que c'était chez 123roulements en fin de compte. La ref c'est SSR05 :

http://www.123roulement.com/rotules-SSR05.html



le prix a baissé depuis deux ans...

A+



OK merci ! :)



D'après ce que j'ai lu cette rotule est en acier classique, pas INOX ... sauf demande spéciale : ce que tu as fait peut-être ? d'où la différence de prix ??



JP

[astro-sam]

Re,



Je ne me rappelle pas une commande spéciale, mais le prix était bien différent... peut-être les refs ont changé, je sais pas... regarde si il existe pas la même en inox... il me semble bien que les miennes le sont.





A+
