Construction d'un T500 et de sa monture...

[zeubeu]

J'ouvre ce post pour montrer l'état d'avancement des travaux...

Voici quelques images de la monture en fer à cheval qui va supporter mon T500 FD3.3 .

Je fais une monture sur le même principe que j'avais fait celle pour mon 400 FD4.

Le fer à cheval fait 1300 mm de diamètre, l'ensemble fait 35 Kg (je pouvais pas faire plus large autrement ça rentrait pas sous l’abri).

Sur la tranche du fer sera posé une bande en inox, c'est sur cette bande que se fera l'entrainement via un galet en inox.

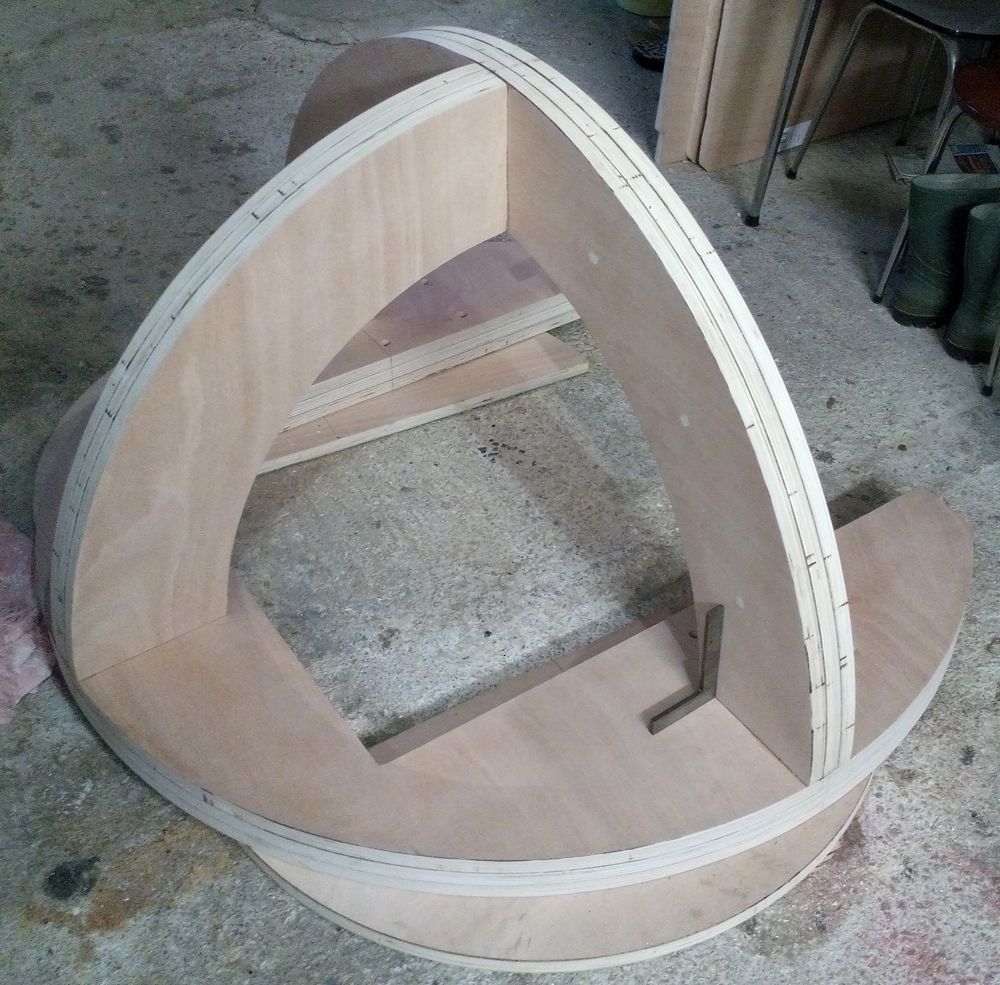

Le fer à cheval en cours d'assemblage :

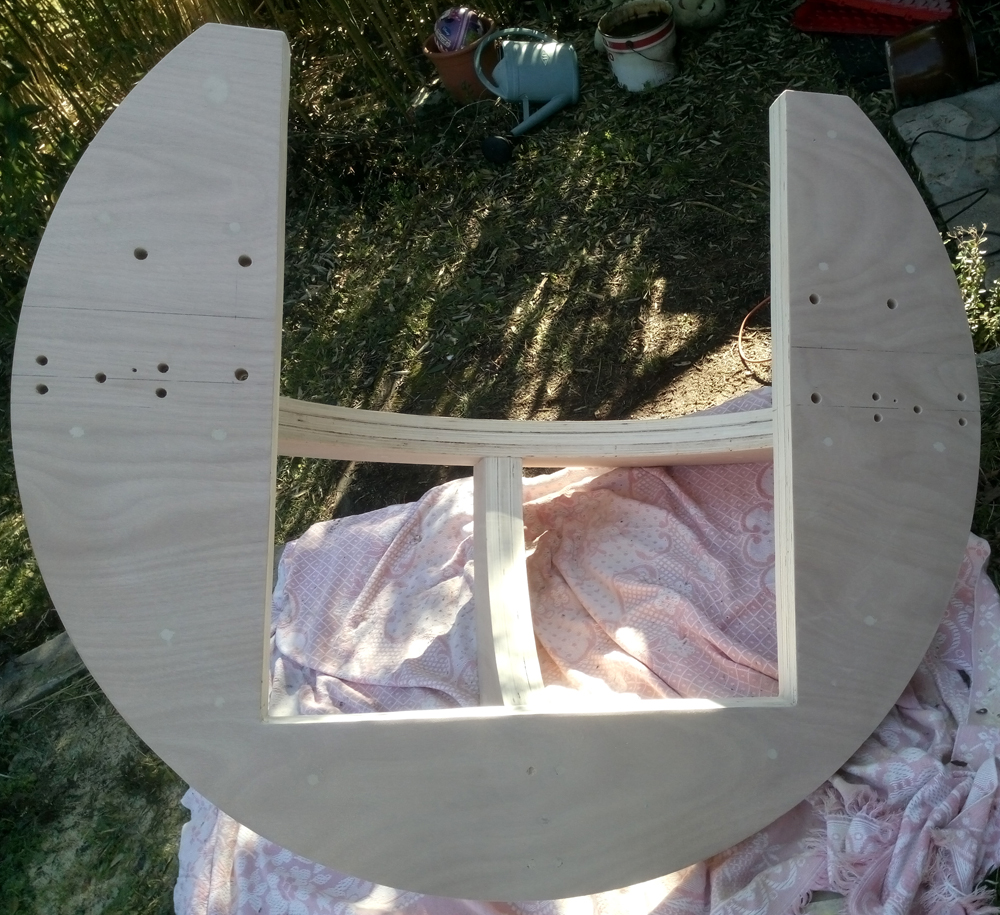

Et en cours de ponçage avant le vernissage ... :

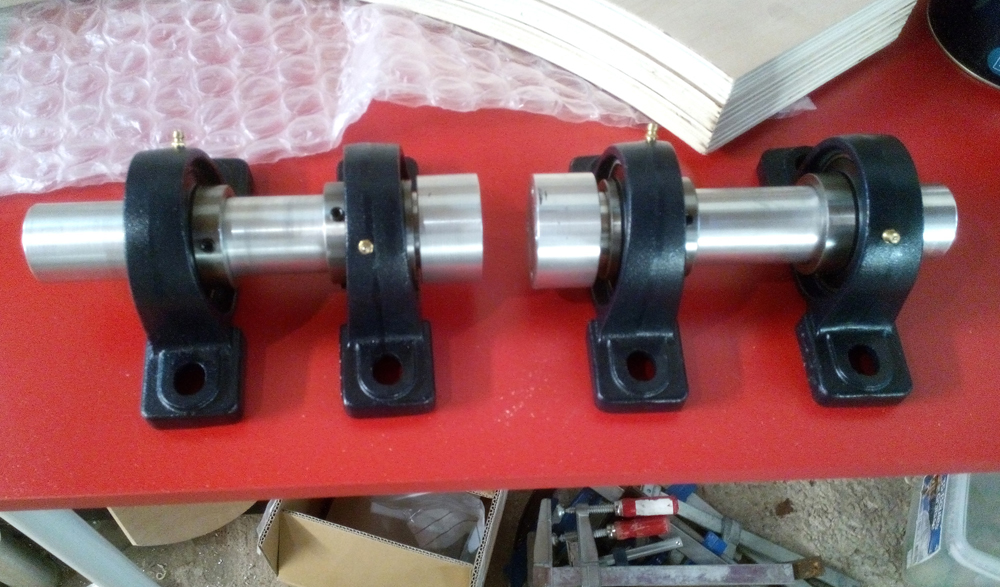

Les paliers qui seront positionnés sur le fer à cheval et qui vont supporter la caisse du primaire (les axes sont en alu et font 45 mm de diamètre):

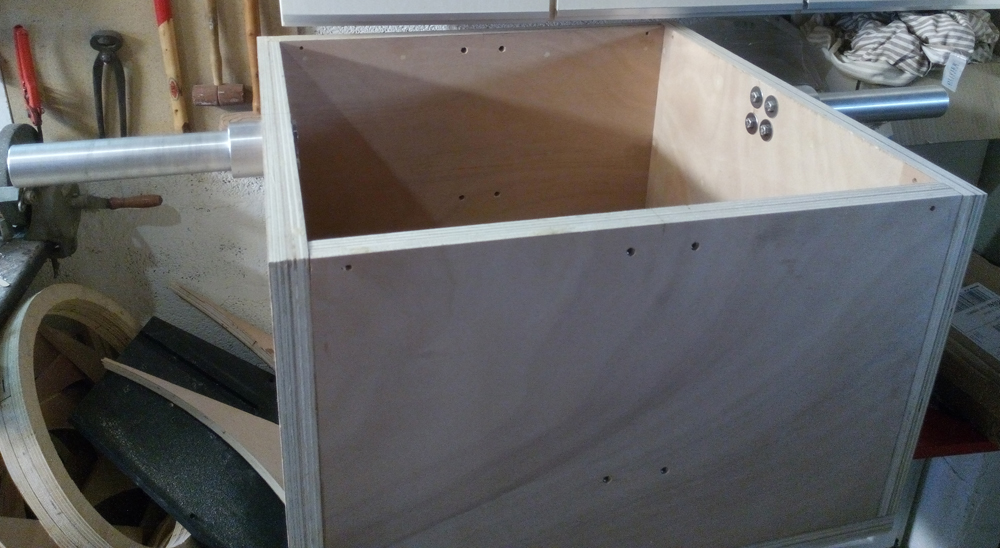

La caisse du primaire :





Le barillet qui sera monté au fond de la caisse :





D'autres photos suivront bientôt...





Fred

[Invité Arca]

Ouch, joli... Ca va peser combien ce bestiau ?

[zeubeu]

En tout avec le tube monté dessus on sera pas loin des 100 Kg.

[Invité Arca]

Pas trop lourde à déplacer la monture en bois ?

[zeubeu]

Si !!

Seul je peux pas faire ce que je veux avec...

Mais bon en poste fixe ça sera stable au moins... :-)

[Invité Arca]

Ah bah ouais tu m'étonnes !...

500 avec entrainement, le pied... tu vas te gaver

[astro-sam]

Hello,



Oooh joli, j'avais vu ta monture pour le 400 et je voulais me faire la même... jamais eu l'occasion.



Tiens je suis curieux de voir comment tu vas tenir ton miroir latéralement



En tout cas je vais surveiller la discussion...



A+

[zeubeu]

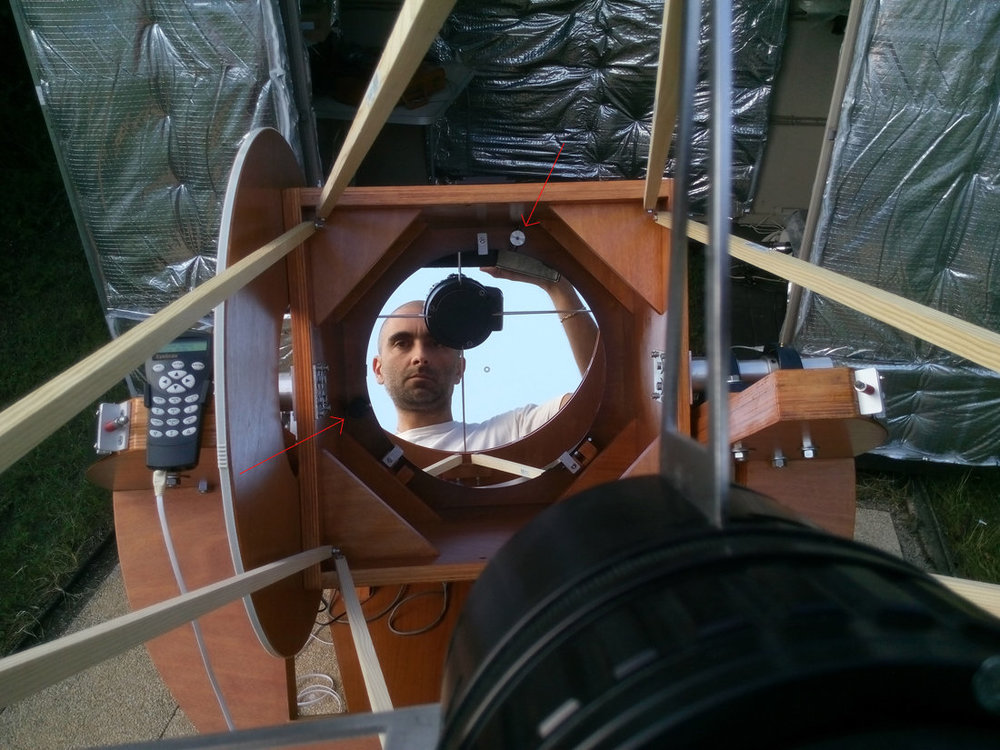

Oh, du classique, 3 roulements à 120 ° réglables en hauteur qui touchent le miroir sur la tranche au centre de gravité :-)

[PierreDesvaux]

Voila qui commence très bien !



Attention à la jonction des axes sur la boite. Cela va cisailler dur. J'aurai peut-être mis une plaque d'acier intermédiaire, histoire que les têtes de boulon et les rondelles ne soient pas directement sur le bois. Peut-être également des renforts en diagonale dans la boite, de manière à ce que les murs ne se tordent pas trop sous l'effort.

[zeubeu]

Pour les renforts dans la caisse c'est prévu :-)

Pour la plaques en acier c'est faisable :-)



Par contre pour le cisaillement ça change quoi de mettre une plaque entre les rondelles et le bois ?



Merci.

Modifié 11 février 2015 par zeubeu

[Raphael_OD]

Pour les renforts dans la caisse c'est prévu :-)

Pour la plaques en acier c'est faisable :-)



Par contre pour le cisaillement ça change quoi de mettre une plaque entre les rondelles et le bois ?



Merci.



Tu devrais mettre une plaque carré de 70x70 de chaque coté tes axes sont en 45 ça devrait aller puisque le poids n'est pas un pb j'ai fait ça sur mon 300 car à force les boulons cisaillent le bois alors que si tu fais un sandwich dural 10mm CTP dural 10mm ça passe bien mieux et tes axes portent mieux.



Les bandes inox tu trouvent ça où ?, j'ai vu ton 400 sympathique et très propre

[manu41]

Belle bête, je vais suivre ça de près;)

[zeubeu]

Pour la bande inox je l'ai commandée ici http://praud-inox.com/nos-produits--3.html



Ils m'ont envoyé une bande de 65 mm x 3000 mm :-)

[Invité]

Salut Fred

Je pensais que tu faisais un dobson?



Tu comptes l'installer à poste fixe chez toi?

[zeubeu]

J'y ai pensé à un gros dobson altaz, mais comme j'avais une petite expérience sur le fer à cheval je suis reparti pour m'en refaire un plus gros :-)



Mais je dis pas que je ferai pas un jour un dob plus gros en altaz ... :-)

Un gros truc transportable pour le visu.

Là je fais du lourd en fixe un peu chiadé pour l'imagerie.

[maire]

Pour la bande inox je l'ai commandée ici http://praud-inox.com/nos-produits--3.html



Ils m'ont envoyé une bande de 65 mm x 3000 mm :-)



Ah cela semble un très bon tuyau! Merci

Ton fer a cheval est dantesque! Chapeau bas.

[sebastien.lebouc]

J'avais déjà repéré le 400, et voici maintenant un 500...



je suis curieux de savoir d'où proviennent les systèmes ("sur rotule, ou sur pivot...???) en laiton ou en bronze que l'on voit sous les balançoires des triangles...idem pour pour ce qui se cache sous les triangles en étoile.

Seb.

[zeubeu]

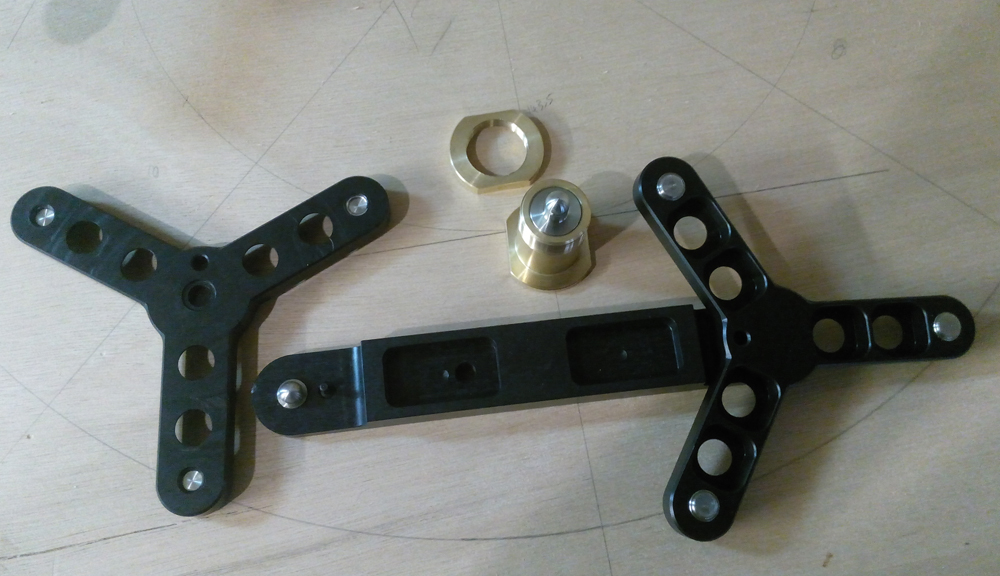

Le barillet, c'est pas moi qui l'ai fait. C'est de la superbe mécanique qui vient de chez Skymeca :-)

Les vis de colim sont micrométriques et sont en inox, les douilles sont en bronze.



C'est du pivot :

[loulou7331]

Superbe projet!



Je mettrais aussi une plaque en acier au niveau des fixations des axes, de part et d'autre de la caisse en bois. Mais peut-être que c'est superflus car la caisse a l'air bien épaisse, je n'en sais rien, c'est toujours difficile de juger sur des photos.

[zeubeu]

La caisse fait 30 mm d'épaisseur.

Ce sont 2 panneaux de contre plaqué collé.



Fred

[loulou7331]

C'est du costaud! Mais dans le doute, je mettrais quand même des plaques rectangulaires en acier par lesquelles passeraient les 4 vis, et qui seraient en plus fixées un peu plus loin dans le bois, à au moins 10 cm de l'axe, de part et d'autre, afin de répartir d'avantage l'effort.

[zeubeu]

Ok, j'ai pris note pour ces renforts, je ferai la modif .



Fred

[CDLC]

Sacré projet et bel usinage des pièces en bois... Bravo et bon courage.

On attend la suite avec impatience!

[den]

Whaouh, du split ring modèle lourd.

Réservé à la photo je suppose, sinon pas facile de gérer les positions du PO...

[zeubeu]

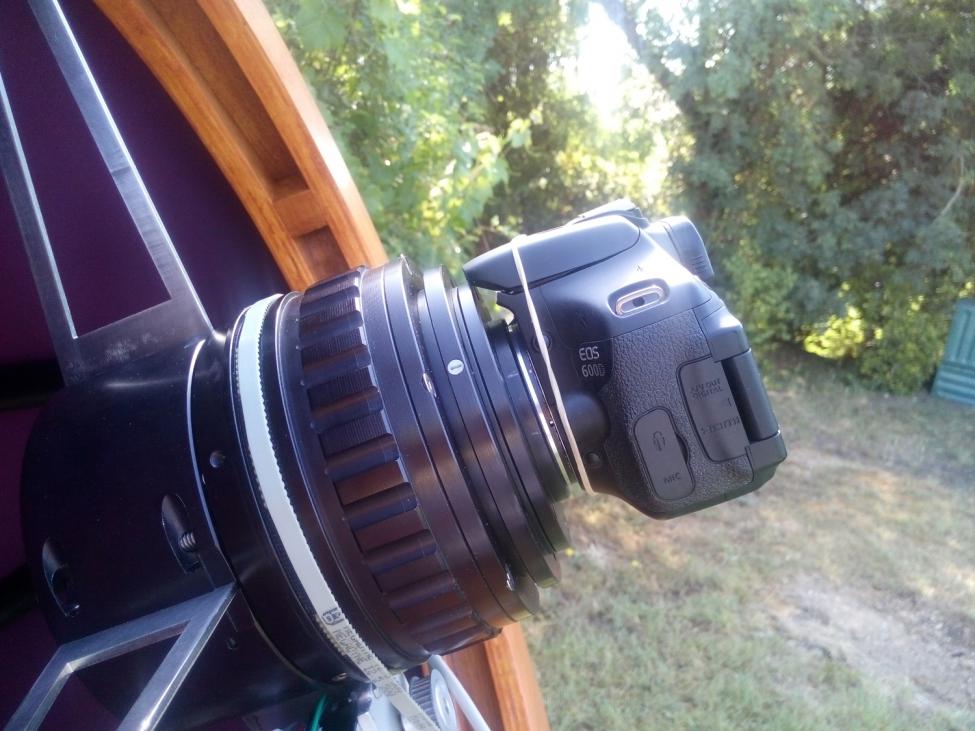

Oui surtout réservé pour la photo. Il y aura un PO 4" au foyer sans secondaire avec un correcteur ASA 4".

J'ai prévu un secondaire amovible pour faire un peu de visu quand même :-)

[den]

Pour le visuel, tu montes plusieurs PO kinéoptics autour de la cage et tu fais un montage rotatif du secondaire dans son support pour l'orienter vers le PO du moment

Ca changerait de mes tubes rotatifs ou de la cage secondaire rotative du JMI et ça fait un chouette défi (casse-tête ?) technique.

Modifié 14 février 2015 par den

[serge vieillard]

c'est du bô et du lourd !

je pense qu'un fer à cheval doit sa qualité de suivi au chemin de roulement.

Ici, c'est du balèze. Mais.... j'imagine que ce serait pas mal d'avoir les paliers sur les trucs articulés, histoire que leur génératrice s'adapte isostatiquement à la bande de roulement..... Vu le truc, j'crois pas que j'hésiterais sur cette option.

[boub]

je me joins à la bande pour suivre ce super projet...

[zeubeu]

" Vu le truc, j'crois pas que j'hésiterais sur cette option. "



Oui j'ai prévu une solution de ce genre. Le galet va reposer sur des roulements oscillants et l'axe AD sera inséré dans un palier en applique auto-aligneur.

[serge vieillard]

ben voila !!!!
