Construction d'un T500 et de sa monture...

[astroespo]

Bon alors, ce télescope en bois d'arbre, il prend racine ou quoi ?

[zeubeu]

J'ai acheté le contre plaqué à Leroy merlin (t'es bien placé pour le savoir... ), je suis même pas sûr que ce soit du bois d'arbre ...

[Raphael_OD]

faute de goût... tu vas tuer la planète avec ton oekoumé ! ;-)

[sastitix]

On viendra chez toi du coup ... t'as reçu le miroir ?

[zeubeu]

Non pas encore ...

[Norrin radd 77]

Bonjour a tous



chut ... faut pas parler de cp Okoumé ,sinon le Suisse surgit ,et



mauvais souvenir ,j'ai encore la marque de ses dents sur mon oreille



quel beau bouleau en tout cas;)

[zeubeu]

Quelques news en images...

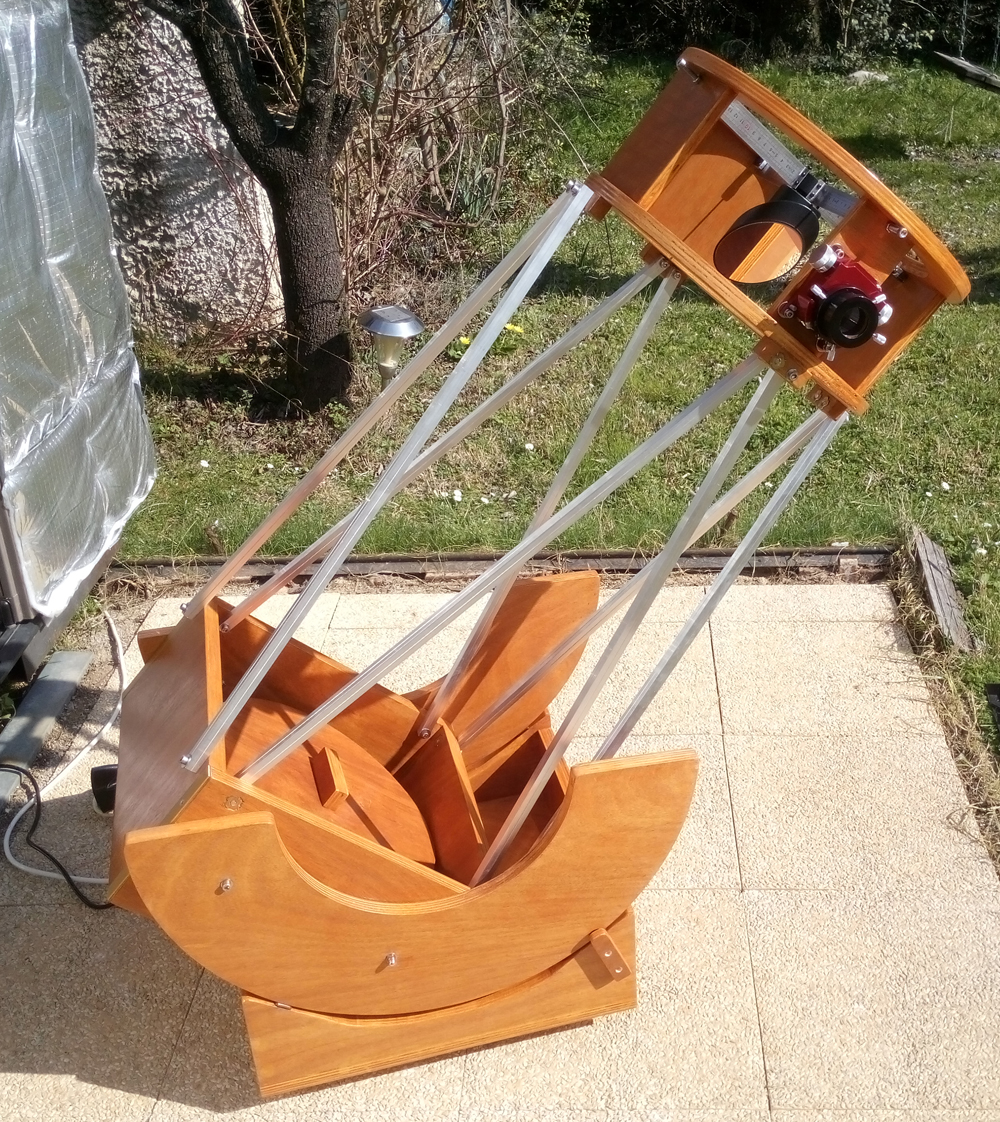

En attendant quelques pièces qu'il me manquait pour continuer mon 500, je me suis fait un petit dob 300FD4 à partir d'un primaire et secondaire GSO qu'il me restait...





J'ai été agréablement surpris par la qualité de l'image qu'il m'a délivré sur Jupiter avec une tête bino + barlow. Pas de diffusion visible (à part celle générée par les aigrettes), un régal.

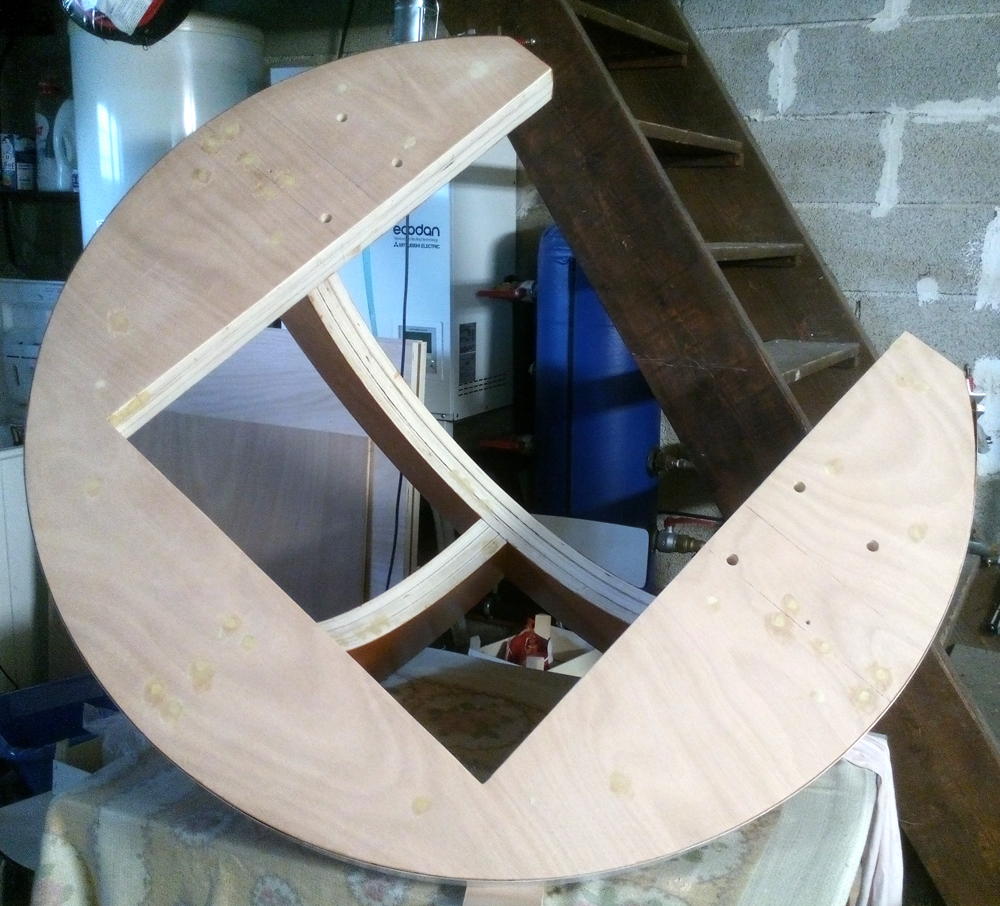

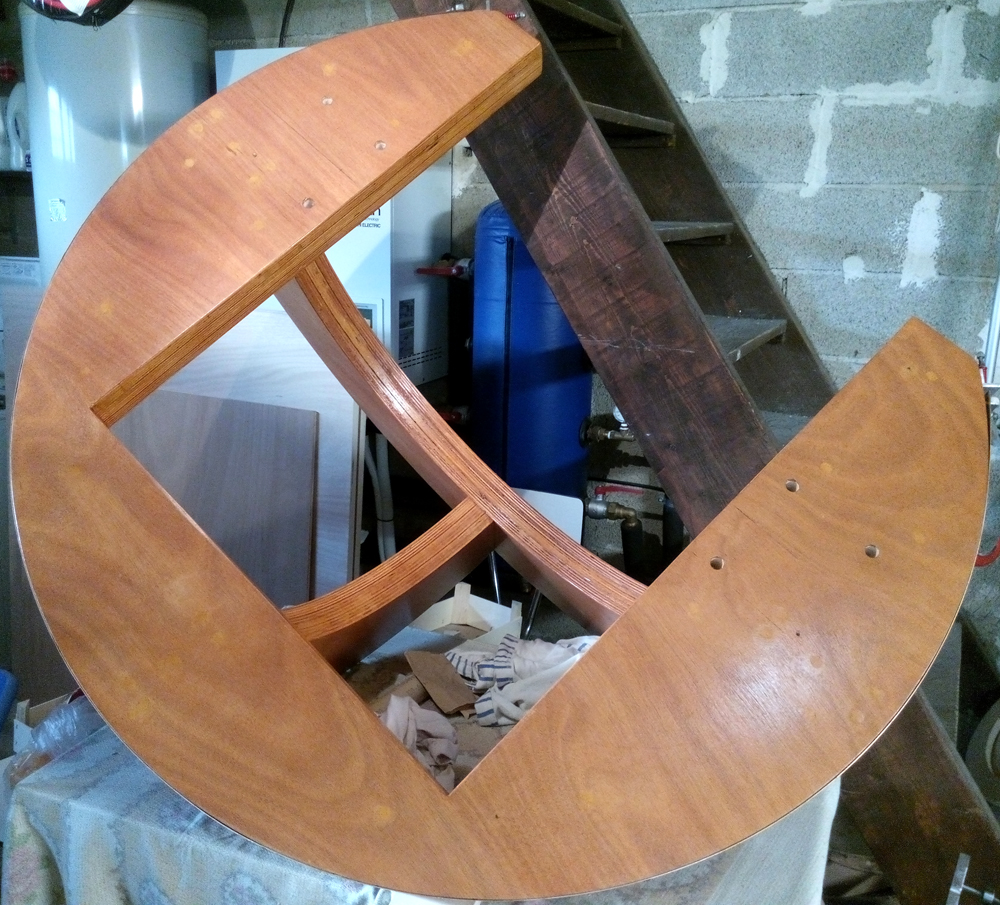

Le fer à cheval du 500 est quasi finie, la partie inférieure a été poncée et vernie (3 couches de vernis marin) :

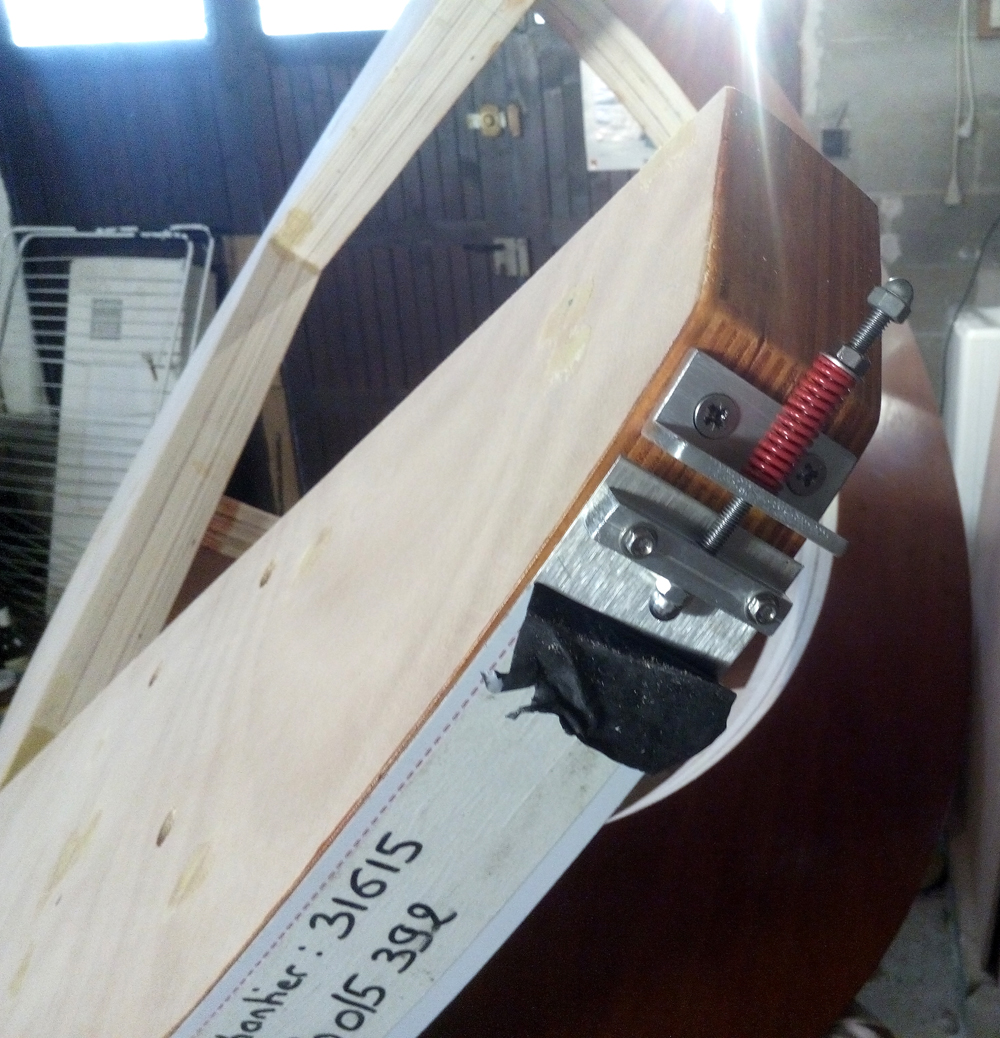

J'ai fait les attaches qui tendent le plat d'inox sur la tranche du fer à cheval :





Il me reste à poncer et vernir la partie supérieure :





La suite bientôt...



Fred

[PierreDesvaux]

C'est beau comme tout!

[zeubeu]

j'espère surtout que ça fonctionnera bien :-))))

[PierreDesvaux]

Peu importe, si c'est beau...

[astro-sam]

Hello,



Parole de menuisier hein



pour ma part, je préfère un scope moche et fonctionnel que beau et inutilisable... Mais bien sûr si on a les deux...



A+



(édit : orthographe)

Modifié 22 mars 2015 par astro-sam

[zeubeu]

ouais, j’essaierai de faire les deux alors :-)

[PierreDesvaux]

Un scope moche, ça sert à rien...

[ZITO]

Ton beau projet de 500 avance bien ,c'est beau et ça semble fonctionnel en tout cas .

J'aime beaucoup ton commentaire ,"en attendent je me suis fait un 300/f4":D:D

Style ,j'avais 5 minutes...il est superbe !!!

[Rod]

J'aime beaucoup ton commentaire ,"en attendent je me suis fait un 300/f4":D:D

Style ,j'avais 5 minutes...il est superbe !!!



Je me suis dit pareil lol



En tout cas superbe projet , beaucoup de gars vont suivrent ça

[zeubeu]

"Un scope moche, ça sert à rien... "

tu y va fort Pierre, la nuit on ne voit pas sa tronche au scope :-)))



"Je me suis dit pareil lol"



En fait c'est pas long à faire, le plus long c'est de devoir attendre entre les couches de vernis...

[astro-sam]

Ton beau projet de 500 avance bien ,c'est beau et ça semble fonctionnel en tout cas .

J'aime beaucoup ton commentaire ,"en attendent je me suis fait un 300/f4":D:D

Style ,j'avais 5 minutes...il est superbe !!!



Je me suis fait la réflexion aussi... Tiens je m'emmerdais alors je me suis fait un dob... Mais juste de la main gauche, pour tester...



A+

[zeubeu]

"Tiens je m'emmerdais alors je me suis fait un dob..."



Ce qui m'emmerdait c'est de ne plus avoir d'instrument pendant la construction de mon 500 (j'avais tout revendu pour le financer).

J'étais un peu en manque et j'avais même pas pu observer Jupiter une seule fois cette saison.

[dobcat66]

Holà , jolie travail de monté en gamme, je vais suivre ton boulot dans ce post força

[grelots]

Beau boulot...

[xs_man]

Le 500 sera magnifique, c'est sûr,



Albéric

[zeubeu]

Merci pour ta confiance :-)))

[zeubeu]

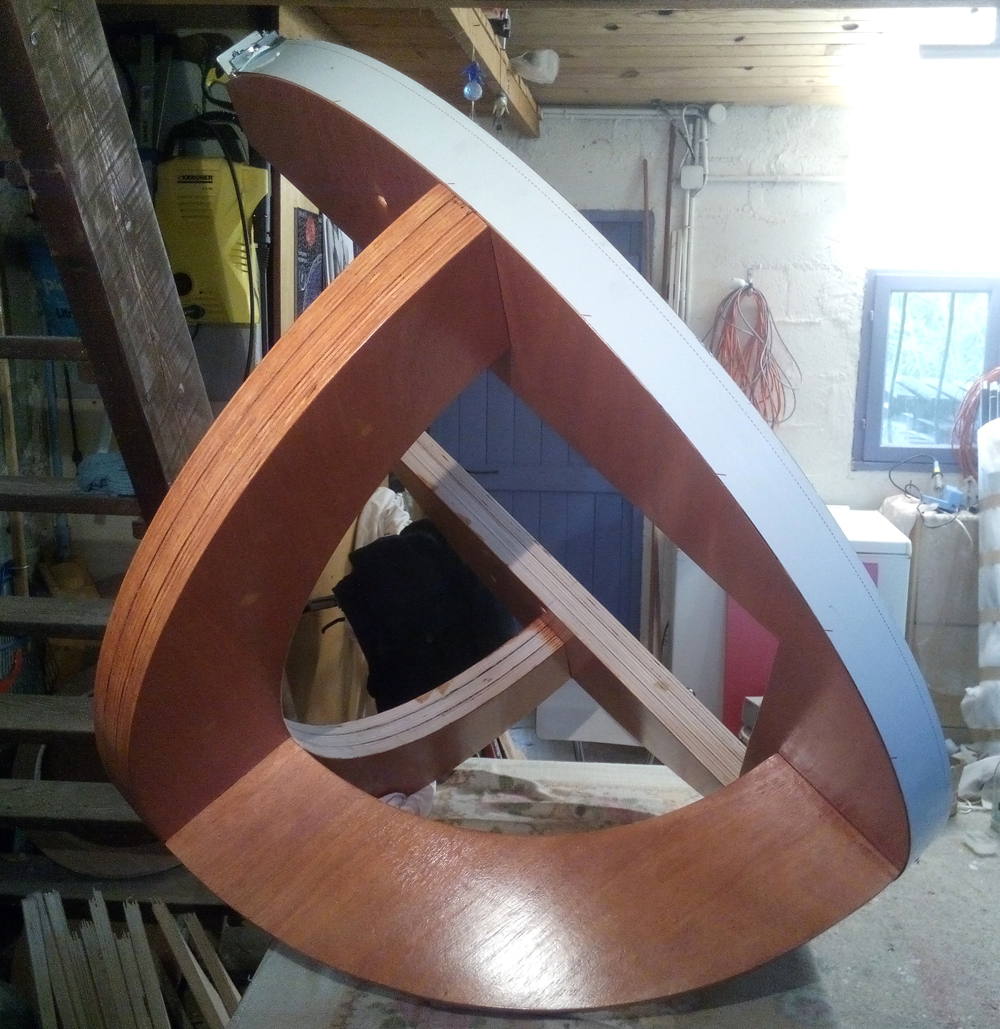

Voilà les coups de rouleaux sont finis sur le fer à cheval :

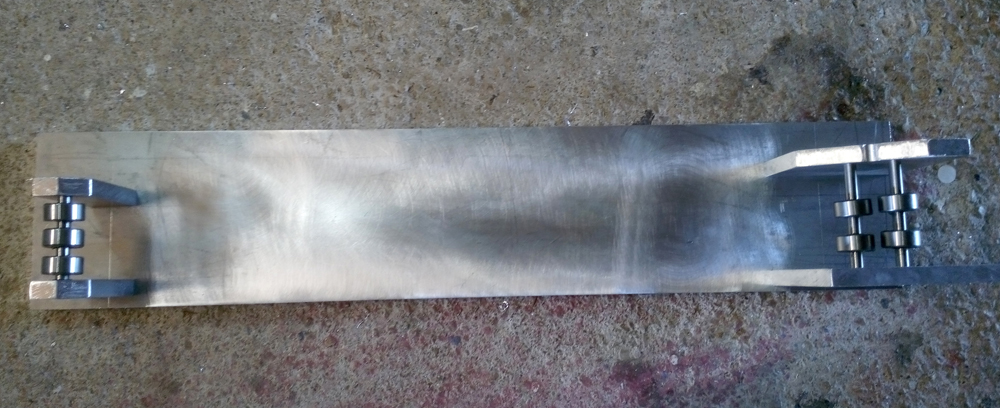

Les supports du fer à cheval sont bien avancés :

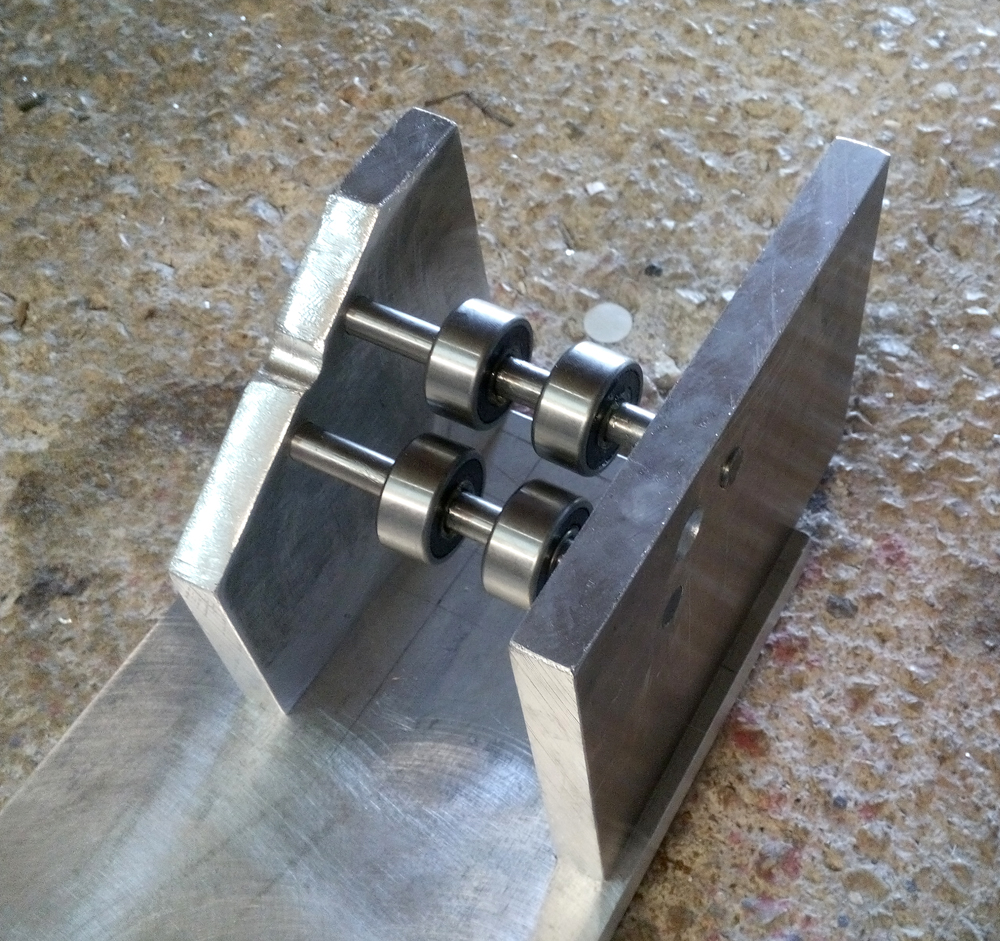

Le fer à cheval va reposer sur 3 roulements oscillant d'un coté :

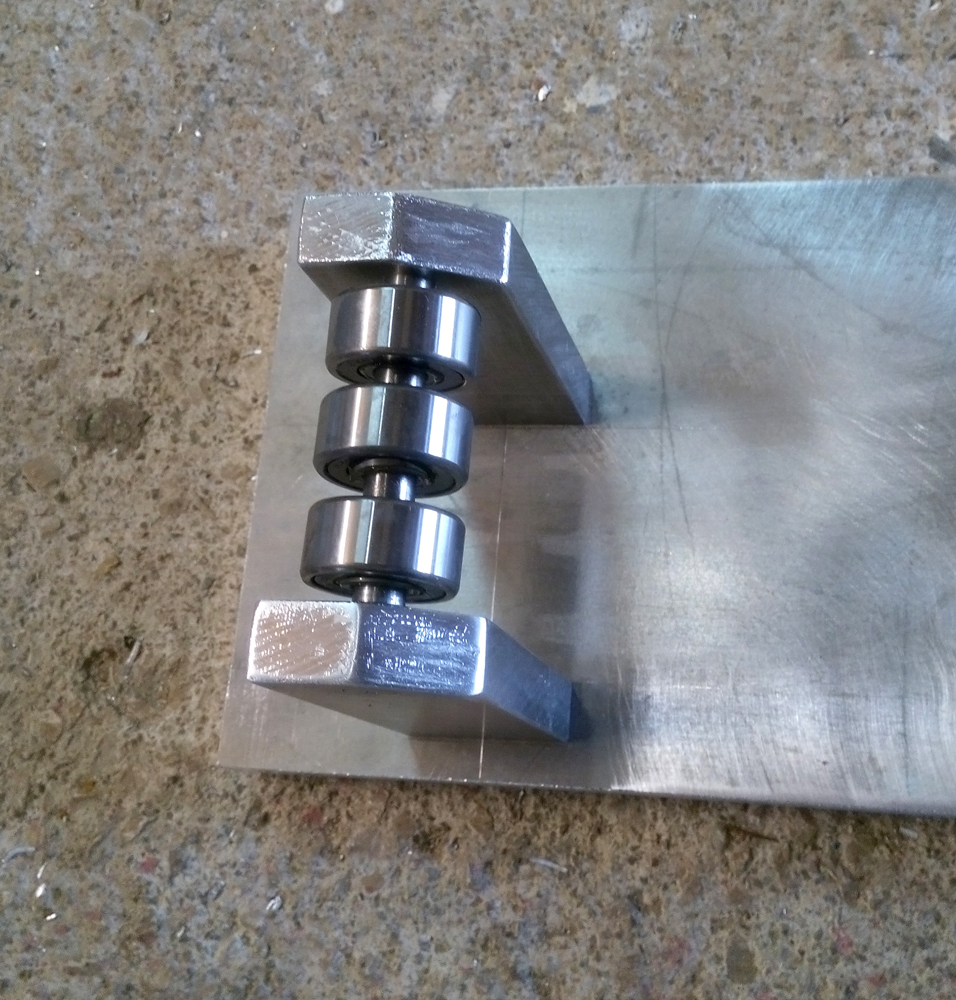

Et de l'autre coté sur un galet d'entrainement en inox, qui sera posé sur les 4 roulements oscillants :

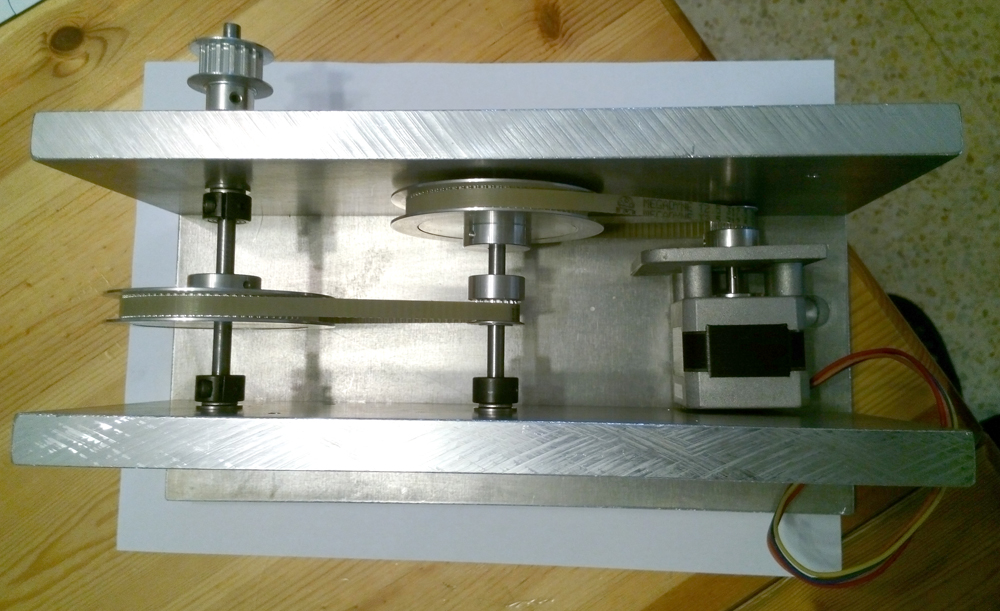

Et pour finir une petite image du système d'entrainement en DEC avec une double réduction :





La poulie crantée du haut entrainera une roue en bois de 890 mm de diamètre... enfin , en théorie :-)

Modifié 29 mars 2015 par zeubeu

[Chtit Bilou]

:cool: UN GRAND CHAPEAU POUR CE PROJET ! :cool:



A fond les manettes !

[loulou7331]

Cà avance! C'est du grand art! C'est toujours plaisant de voir des projets qui changent un peu de ce que la majorité fait!



La fixation de tes supports de roulement est-elle assez solide? Je suppose qu'ils sont vissés à la plaque principale par en-dessous? J'aurais rajouté des cornières, mais peut-être que c'est exagéré, je ne sais pas, car c'est toujours difficile de juger sur des photos.

[zeubeu]

Oui c'est fixé par en dessous, deux vis inox M6 par plat d'alu (tout est en 15 mm d'épaisseur).

La charge est verticale sur le plat, je pense pas que ça fléchisse latéralement, mais c'est juste mon avis de non ingénieur :-)

Le seul point qui peut fléchir, c'est l'axe en acier de 10 mm qui supporte les roulements.

Tan que ça pète pas avec 100 Kg sur la tronche, ça sera déjà pas mal :-)





Fred

[tutu56]

salut Fred



Je savais pas pour ton 500.JE decouvre l'avancé des travaux.Vraiment chouette!!!Hâte de voir le resultat final et les première photo.

[xs_man]

salut Fred



Je savais pas pour ton 500.JE decouvre l'avancé des travaux.Vraiment chouette!!!Hâte de voir le resultat final et les première photo.



Ah Tutu is alive ! Ca faisait longtemps !



Albéric

[zeubeu]

ouais !!

tutu for ever :-)

[JMDSomme]

Je m'abonne à ce fil !

Fer à cheval, cheval de course...!

Merci de partager ton travail.
