Construction d'un T500 et de sa monture...

[zeubeu]

Serge, je comprends pas ton histoire de moteur placé à 180 °. J'ai pas la place de le mettre ailleurs, je peux pas le mettre en dessous le galet...

Pour le comportement sur les galets je dois tester tout ça correctement.



Pour le support de gauche, ne vous inquiétez pas, c'est rigide !!

[PierreDesvaux]

Je crois que Serge propose de mettre le moteur par dessous, pour qu'il ne dépasse pas, ce qui peut être dangereux dans le noir. Il n'y a pas la place ?

[serge vieillard]

.................je veux kya de la place !!!! (plus bas vers le centre)



Nan mais c'est vachte bien,

Juste des détails qui méritent d'être soulevés, car pas dans l'esprit de l'engin qui se réclame (ou se montre) du méga-béton-turbo-ultra balèze et donc stable. Comme dis, disons que l'apparence n'est pas exactement conforme à ce que la mécanique peut (pourrait ou semblerait offrir).

pas d'inquiétude, le "béton" restant remplira correctement sa fonction. Mais yaura le rab ne servira qu'a ajouter du poids, et de l'encombrement là où par ailleurs et en comparaison, yena pas assez. En le disant autrement, c'est pô homogène



cela en toute camaraderie, cela va de soi

et je te souhaite pleine réussite -ce qui ne fait AUCUN doute au regard de ce que tu nous présentes.

[zeubeu]

J'ai compris votre interogation pour le placement du moteur, ça serait peut être faisable comme vous le dites, mais il me faudrait une courroie plus courte.

Je prends note pour une future amélioration à apporter à l'engin :-)

[manu41]

Je suis admiratif devant ce travail accompli.

Le bois est une matière agréable à travailler.

[zeubeu]

Oui, l'avantage avec le bois c'est qu'on peut faire pas mal de chose soi même sans avoir besoin de grosse machine outil.

[sebastien.lebouc]

salut!



belle réalisation.

fais gaffe, je crois que ton chat est...alcoolique.

depuis que je suis passé mercredi, le tas de croquette n'a pas beaucoup bougé, par contre, les 3 cadavres avec le PQ font peine à voir...

pov' bête!

[zeubeu]

Ouais je sais, il doit arrêter... :-)))

[sastitix]

Change les pantoufles quand tu fais des photos ... met des souliers de sécurité ça fera mieux

Sinon ça avance bien ton histoire bravo !

[zeubeu]

Me séparer de mes pantoufles Simpsons ?!! JAMAIS :-)

[zeubeu]

J'ai fait un test hier soir, lorsque le fer tourne, les 3 roulements de gauches sont bien en appui sur la bande inox et tournent ensemblent.

Pour le moment je laisse comme ça, je verrai à l'utilisation s'il y a lieu de faire une modif.

[astroespo]

Moi je voudrais pas faire mon pessimiste, mais je pense que ce truc ne marchera jamais:p

[zeubeu]

Quand tu verra l'EP de ma monture, tu prendra ta Trassud à coup de masse ... ;-))))

[astroespo]

On dit: quand tu sentiras le pet.

[zeubeu]

T'es vraiment vilain, puisque c'est comme ça je te montrerai pas mon primaire de 500 mm que j'ai reçu hier ...

[astro-sam]

Salut,



Ok mais nous on pourrait le voir ?



A+

[zeubeu]

Oui, si tu es bien sage :-)

[astro-sam]

Pfff on a rien fait nous, c'est pas juste...

[zeubeu]

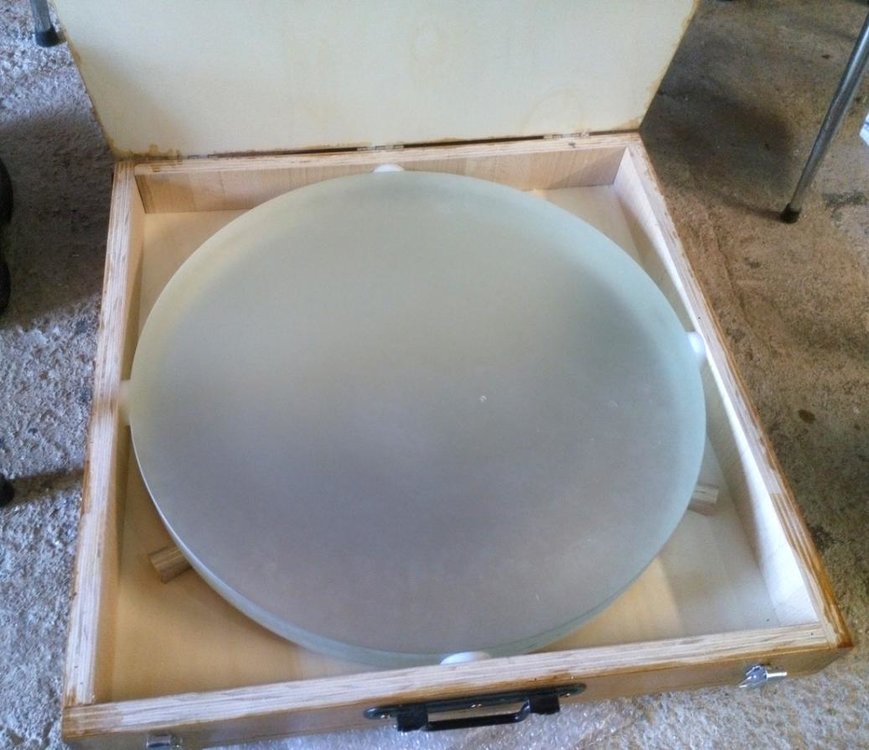

Bon ça va, le voilà :

[Captain Flam]

Superbe projet

J'adore la monture en fer à cheval



Fab

[astroespo]

C'est keske je disais, ça marchera jamais, il est même pas aluminé ton miroir.

[astro-sam]

Mais si... Mais il s'est gourré il l'a mis à l'envers !



Forcement ca va marcher beaucoup moins bien...

[juanlucas78]

Bon ça va, le voilà :



Bonjour,



il vient d'où ?



cordialement.



JL.

[dobcat66]

Bon ça va, le voilà :



Bel objet:wub:

[zeubeu]

Il vient de chez Skyvision.

il fait petit sur la photo, mais il fait bien son poids...

Modifié 17 avril 2015 par zeubeu

[zeubeu]

Voilà, pendant que les mauvaises langues se moquent de moi, j'ai un peu bossé.

Le suport est fini.

Me reste à finir le tube, renforcer certaines parties (mettre des plaques entre la caisse et les axes de DEC comme on me l'a conseillé) et mettre en place les 3 supports latéraux du primaire...



A suivre donc :-)

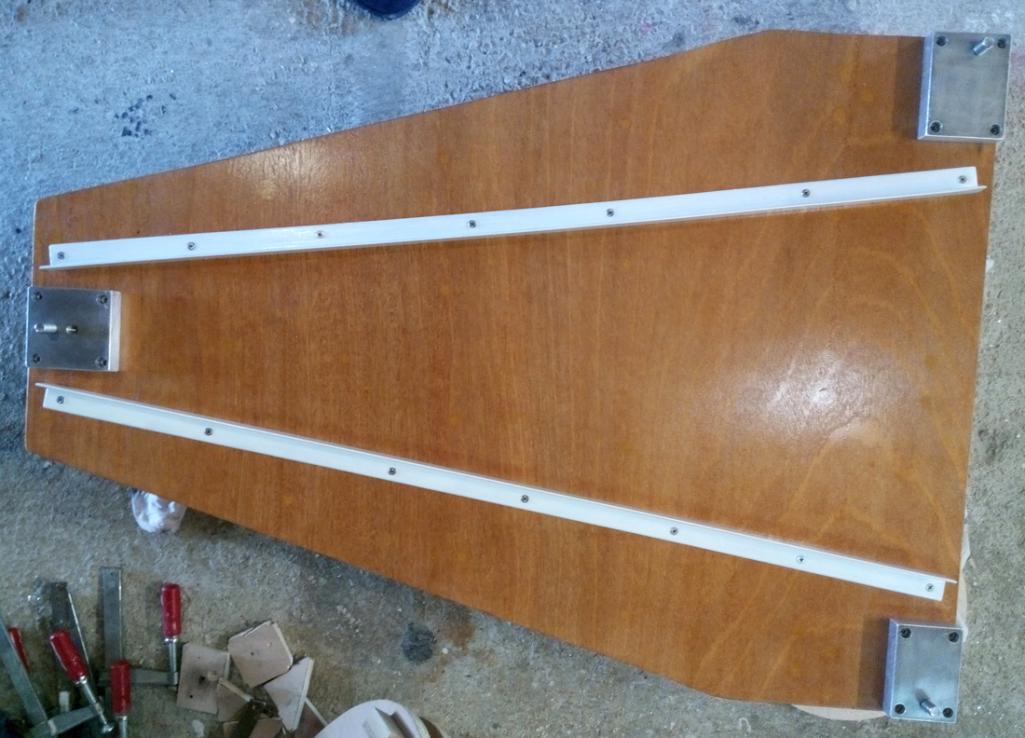

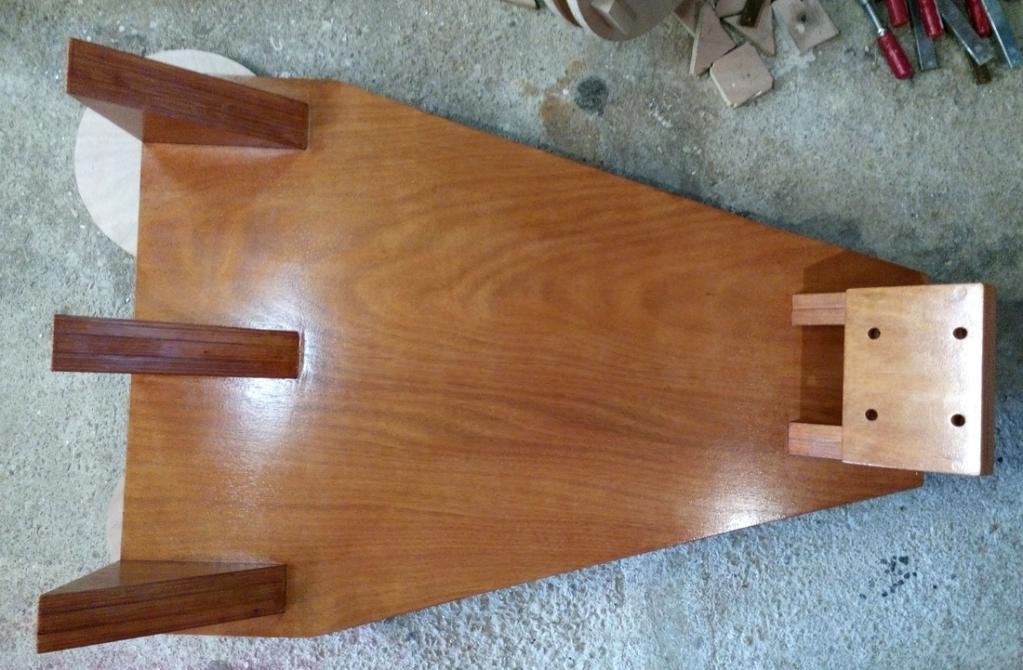

Deux images du support, le dessus et le dessous (les 3 "pieds" sont des boulons inox M14) :-)

[Invité]

Salut

Beau boulot, ça a l'air d'être du costaud

[Invité]

Doublon.

Modifié 23 avril 2015 par Invité

[serge vieillard]

Yo !!!!

bon tu vas te dire qu'à la longue, j'suis pêtte-roubignoles. Mais c'est pour la causette.

Toujours l'idée de compacifier, de trianguler, de rigidifier quand ya de forts élancements.

Pourquoi ne pas avoir mis un équerrage sur les 3 triangles portant le support à roulettes??????

Oui, tu vas dire "c'est vachte costaud ainsi", et d'ailleurs Yann t'as devancé en disant "ça à l'air d'être du costaud", certes, et même si avé les pantouffles, tu montes dessus pour nous le démontrer !

mais ça l'aurait été sacrément davantage avé (une simple planche en façade suffit, reliant les 3 triangles à la base)



en tout cas, c'est du beau !

[zeubeu]

"Pourquoi ne pas avoir mis un équerrage sur les 3 triangles portant le support à roulettes??????"



Alors figure toi que je me suis posé la question !! (j'ai l'air de faire le truc à l'arache mais je réfléchi des fois quand même un peu :-))

Et je me suis dit : à cet endroit les triangles ne seront sollicités que verticalement (le poids du fer sur la tronche...), faire un renfort pour pas qu'ils bougent latéralement ne sert à rien, et si je le fais les experts du forum vont me dire que je fais un truc trop lourd pour rien...



Mais, car il y a quand même une toute petite astuce, le support à roulette (la plaque alu de 15 mm d'épaisseur) va être vissé sur les 3 triangles, alors ça va quand même rigidifier le tout.



Bon maintenant si vraiment vous pensez qu'il faut que je rajoute une planchette en façade et qu'il y a une raison mécanique à cela, je le ferai bien volontier :-)
