Contrôle optique

[Blacksky]

Bonjour,





Je cherche à faire contrôler mes miroirs (primaire & secondaire).

Est-ce que quelqu'un saurait s'il existe un club ou une structure qui aurait le matériel et la compétence pour faire cela, secteur de St Etienne, ou départements 42, 43, 63, 07, 69 (Je peux me déplacer sur RDV) ?

Merci d'avance pour l'info !





Bon ciel

Vincent

[Fred_76]

Cherche Airylab sur Google. En plus Frédéric Jabet est membre de WA, plus connu sous son pseudo : Chonum.

[PierreDesvaux]

Franck Grière, l'opticien de Mirrosphère, peut le faire (il est à Nevers).

[asp06]

l'institut d'optique à saint etienne : http://www.astrosurf.com/lepine/eso/intro.html

[Frederic Jabet]

C'est effectivement possible si le miroir fait 500mm au plus.



Frédéric / Airylab

[astrocg]

sinon moins cher monté dans un tube et testé sur le ciel

on voit bien les qualités et les défauts:be:

mais l'un n'empêche pas l'autre:be::be:

[Blacksky]

> Fred et Pierre merci, je les connais de réputation via leurs sites, c'est sérieux et fiable.

Mais assez loin de chez moi ! (+ de 6 heures de bagnole, aller et retour.)



l'institut d'optique à saint etienne : http://www.astrosurf.com/lepine/eso/intro.html

Ah, là ça devient intéressant, ce n'est qu'à une heure de route. Merci Asp06 !



> Fréderic, OK, c'est pour un Newton 250 mm. Ce qui est intéressant, c'est qu'apparemment il y est possible d'analyser l'instrument "entier" ?!

Pratique pour voir d'où provient un problème ...



sinon moins cher monté dans un tube et testé sur le ciel

on voit bien les qualités et les défauts:be:

mais l'un n'empêche pas l'autre:be::be:

J'ai essayé plusieurs fois le fameux "star test" mais :

- très chaud d'avoir les conditions nécessaires ;

- je ne suis pas compétent pour interpréter comme il faut l'image, j'ai de forts doutes !

Exemple principal : possible présence d'astigmatisme ; Problème, je suis moi-même un peu astigmate ! J'ai bien tourné la tête pour voir si le défaut tournait avec, mais bon, pas facile ! Et puis, est-ce un astig de contrainte, ou optique ? Sur quel miroir ? Etc.



En tout cas, merci les gars pour vos tuyaux !

Modifié 14 février 2015 par Blacksky

[den]

En faisant tourner le primaire, tu vois si l'astigmatisme tourne en même temps, en ce cas c'est le primaire qui est en cause et si pas de contrainte et barillet libre, c'est donc optique.

Si l'astigmatisme ne change pas d'orientation , c'est le secondaire qui est en cause et parfois c'est juste le collage qui est en cause et le refaire peut suffire à résoudre le problème.

Tu peux faire ce controle avec un autre observateur aguerri et non astigmate pour confirmer tes observations.

Modifié 14 février 2015 par den

[Fred_76]

Sinon tu as Winroddier... ça semble donner des bonnes analyses.

Modifié 15 février 2015 par Fred_76

[Poussin38]

l'institut d'optique à saint etienne : http://www.astrosurf.com/lepine/eso/intro.html

Thierry Lépine est membre du forum il m'avait conseillé lors de mes déboires avec le c8

[loulou7331]

Une solution : le faire toi-même!



Tout est expliqué ici : http://www.astrosurf.com/texereau/

[Fred_76]

Oui mais il est nécessaire de se fabriquer quand même un certain matériel. Ce qui n'est pas à la portée de tous. Avec Winroddier, on n'a besoin que d'un appareil photo, d'une étoile dans le ciel et d'un ordinateur :



http://www.astrosurf.com/tests/roddier/projet.html

[skat44]

bonjour,je viens de fabriquer un appareil de Foucault(environ 6h de boulot avec de la recup pour le materiel), le "bricolage" n est pas difficile il faut juste comprendre le principe , c est important de comprendre car apres l utiliser est plus facile,ceci dit cela m a permis de diaphragmer mon miroir de 5mm ,eh bien super resultat j ai elimineé le leger bord rabattu.Essai hier soir (quelle surprise ,la meteo n annoncait pas de ciel clair) malgré l humidité l intra et l extra focale presque semblable, la collim sympa;je n avais jamais vu la tache de Jupiter comme ça,meme l enroulement ,a tomber.je ne parle pas de lovejoy encore super interessante.

bon bricolage,ça vaut le coup;

[Frederic Jabet]

Le mieux pour l'amateur est encore de se faire un interféromètre de Bath.

[Blacksky]

Et bien, je vois que les pistes sont nombreuses pour trouver une solution à mes problèmes !





Den, j'ai essayé mais y'a un os : il est très difficile d'arriver à faire tourner le primaire sur lui-même sans démonter le barillet, je n'ai pas de prise.

Le "faire soi-même" est séduisant, je vais lire et me renseigner sur le Foucault, le Winroddier et l'interféromètre de Bath ; au pire, j'aurais appris des choses et me coucherais moins c.. !

Pour l'interprétation, je pourrais aussi envisager de vous en parler ?! Je crois qu'il y a des gens par ici qui ont beaucoup plus d'expérience que moi en la matière ...



Merci encore les astrams !

[den]

Den, j'ai essayé mais y'a un os : il est très difficile d'arriver à faire tourner le primaire sur lui-même sans démonter le barillet, je n'ai pas de prise.



Eh bien il faudra de toute façon le démonter pour le contrôler, donc voilà une bonne occasion de vérifier si le miroir n'est pas contraint. Un miroir de 250 cela doit pouvoir tourner sans problème et facilement, donc si tu as du mal à le faire tourner c'est peut-être qu'il est trop serré et que c'est aussi l'origine de ton problème.

[Blacksky]

OK Den, je vais remettre ça !

J'ai déjà démonté tout le bazar, histoire de passer en revue les possibles facteurs de contraintes ...

Une fois le barillet sorti du tube, le miroir primaire tourne facilement sur lui-même, j'ai laissé 1 mm de jeu en hauteur, et il y a aussi 1 mm en latéral.

Mais une fois remonté, je ne peux pas passer les doigts sur les côtés pour faire tourner le primaire sur lui-même (pas de prise) ; Je n'ai accès qu'à sa face arrière, ce qui me permet d'ailleurs de vérifier qu'il est bien "assis" sur ses trois triangles, et qu'il peut bouger en hauteur.

Mais je vais ré-essayer, avec le tube à la verticale, en soulevant légèrement le miroir et en le tournant en même temps ...

Au point où j'en suis, je vais aussi mettre carrément plus de jeu, ça coûte que dalle, et ce sera plus facile à tourner !



Sinon, l'interféro de Bath, je me sens pas du tout d'en construire un !

Le Foucault à l'air bien plus simple ...

La manip Winroddier est vraiment facile (enfin, il me semble !) à faire, pourquoi pas.

[loulou7331]

bonjour,je viens de fabriquer un appareil de Foucault(environ 6h de boulot avec de la recup pour le materiel), le "bricolage" n est pas difficile il faut juste comprendre le principe



+1!

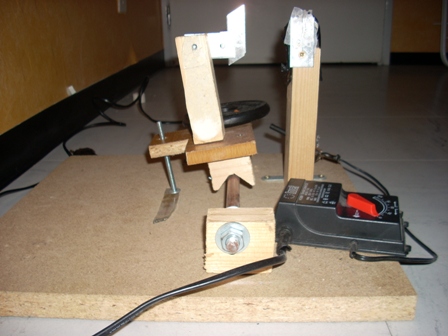

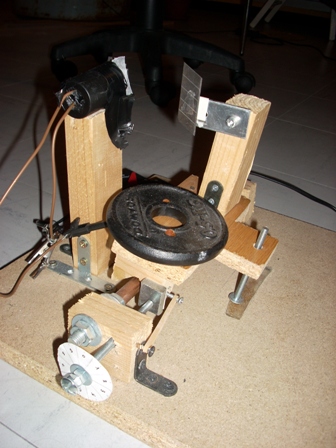

Mon premier appareil de Foucault, du bricolage de chez bricolage :







Je n'avais pas de perceuse colonne à l'époque, je perçais les trous dans le bois...avec une vrille! Que de la récup, par exemple le morceau de vitre cassée, collé sur la planche, qui sert de point d'appui au chariot! Le courant était fournit par un transformateur de train électrique, la boite de l'ampoule est une boite de pellicule photo, accrochée sur son support (un morceau de latte de bois) avec du ruban adhésif. Cà ferrait hurler plus d'un puriste, mais cet appareil m'a permis de mener à bien la taille de mes miroirs de 250 puis 300 mm. Pour le 500, j'ai réalisé un truc un peu plus sérieux!

[den]

Mais je vais ré-essayer, avec le tube à la verticale, en soulevant légèrement le miroir et en le tournant en même temps ...

Oui, c'est comme ça qu'il faut pratiquer.

Ca permettra déjà de lever le doute sur l'astigmatisme.
