Quelques infos et astuces pour l'imagerie à propos de la barlow Baader VIP



La barlow VIP est un système modulaire



- elle utilise des bagues allonges T2



edit

- l'élément optique est en fait un Glass Path x2.6 utilisé pour les bino Baader en T2. Référence #4C (focale 68mm)



Baader a modifié sa documentation et dit que l'élément optique n'est plus la ref 4C (i.e. le GP x2.6) mais est en fait une barlow  de focale -65.5mm (étrangement proche du GP x2.6) et que cette barlow a été conçue par le concepteur de la barlow Zeiss, puis adaptée au verres américains par Rolland Christen (Astrophysics) qui avait conçu les glasspath Baader aussi (hasard?)



Bref si on lit entre les lignes, probale que la barlow ait les mêmes performances sur le papier que la Zeiss et la quailté de fabrication est identique à celle des barlow astrophysics, qui est excellente



-> On peut donc jouer facilement sur le grossissement en ajoutant ou en enlevant des bagues allonges T2.



-> Pour les grossissement plus faible, en dessous de X1.8 on peut remplacer le GP x2.6, par les GP x1.25 (ref #4A) ou GP x1.7 (ref #4B ).



Attention, ces grossissements sont donnés pour plus de 100mm de tirage, alors que la barlow ne fait que 68mm.



Mais justement, c'est très utile sur les tube à F/D long comme les SCT ou les Maksutov Cassegrains avec des camera à petit pixel

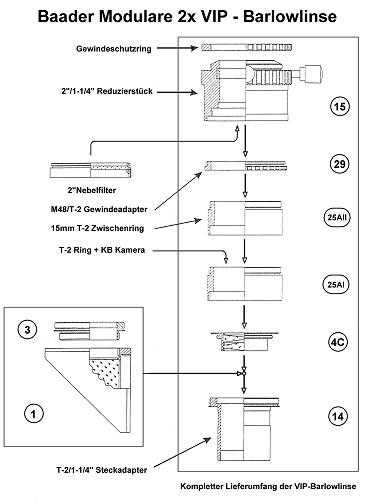

-> Si on a déjà un GlassPath pour une bino, on peut acheter simplement les bagues et adaptateur qui constituent la VIP. Tout est disponible chez Baader. On trouve les références sur le schéma de la VIP puis dans les documents du system T2 Baader



On n'a d'ailleurs pas forcément besoin de toutes les bagues de la VIP suivant le montage, on peut optimiser et économiser.







le système T2



http://www.baader-planetarium.de/sektion/s08/download/t2-system-grafik-en.pdf



http://www.baader-planetarium.de/sektion/s08/download/t2-system-tabelle-en.pdf

[olivdeso]

un petit up avec les grossissement des autres GP (calcul théorique en se basant sur les 114mm de trajet optique de la bino baader pour laquelle ces GP on été calculés)



GP #4C x2.6 -> focale 71mm

GP #4B x1.7 -> focale 162mm

GP #4A x1.25 -> focale 456mm



Donc dans le montage de la VIP (avec deux tubes allonges de 15mm, soit 68mm de tirage) ça donne



GP x2.6 -> grossissement x2.04

GP x1.7 -> grossissement x1.42

GP x1.25 -> grossissement x1.15



Avec 1 seul tube allonge de 15mm (53mm de tirage) on a



GP x2.6 -> grossissement x1.75

GP x1.7 -> grossissement x1.33

GP x1.25 -> grossissement x1.12





Avec 3 tubes allonges de 15mm (83mm de tirage) on a



GP x2.6 -> grossissement x2,17

GP x1.7 -> grossissement x1.51

GP x1.25 -> grossissement x1.18



Avec 4 tubes allonges de 15mm (98mm de tirage) on a



GP x2.6 -> grossissement x2,38

GP x1.7 -> grossissement x1.60

GP x1.25 -> grossissement x1.21



Avec 5 tubes allonges de 15mm (3 tubes de plus = 45mm de plus que le montage de la VIP) on retrouve les grossissement nominaux des GP : x2.6, x1.7, x1.25
