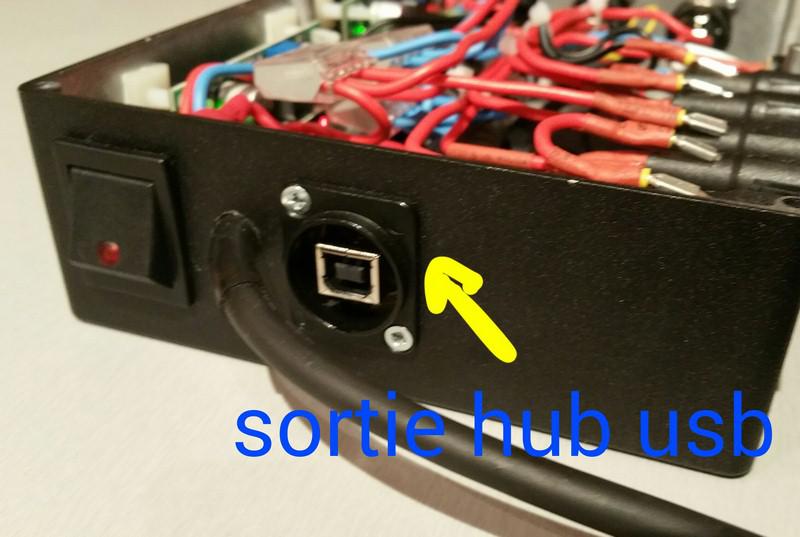

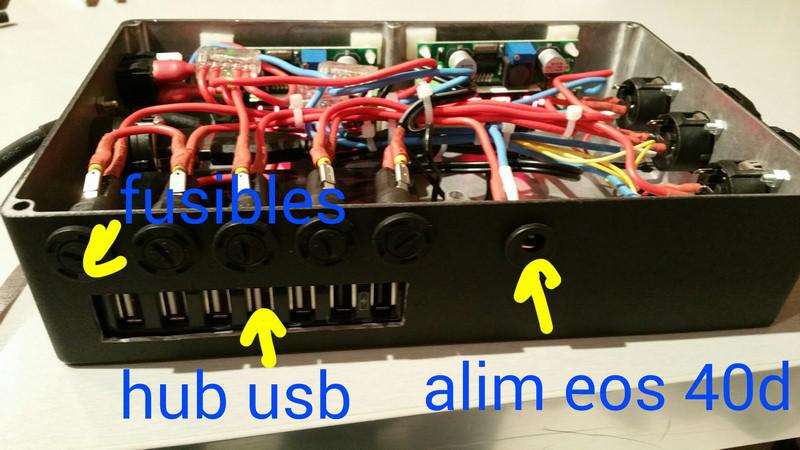

Voici ma version toute simple et sans prétention mais qui simplifie grandement le câblage de mon setup avec la possibilité d'une évolution future. Le but était de rassembler dans un seul boitier le hub USB et les alimentations du setup photo.

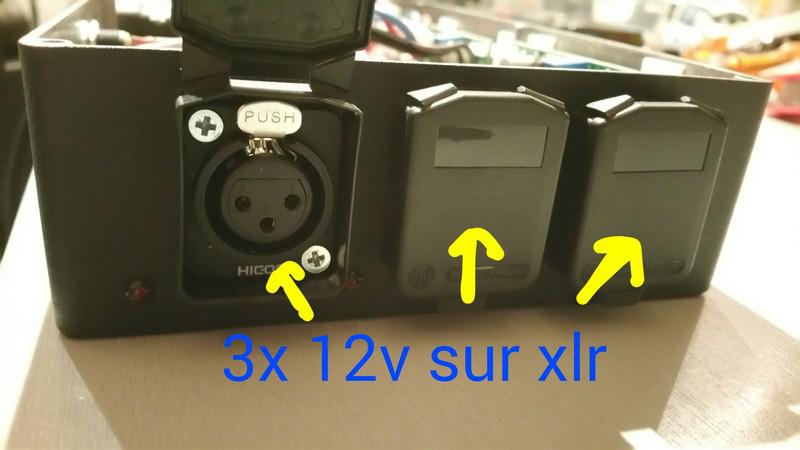

J'ai fait le choix de format de prises différent pour chaque voltage et utilisation, ça évitera les confusions dans le noir....

Le câble d"alimentation vient se brancher sur ma batterie par une prise XLR aussi.

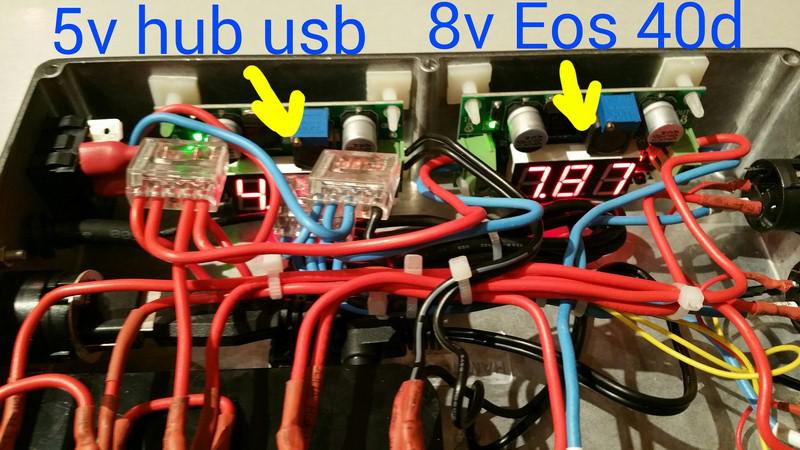

Pour les alimentations des ports USB et du boitier photo, j'ai utilisé des circuits tout prêts (avec affichage et potentiomètre de réglage), trouvés sur EBAY.

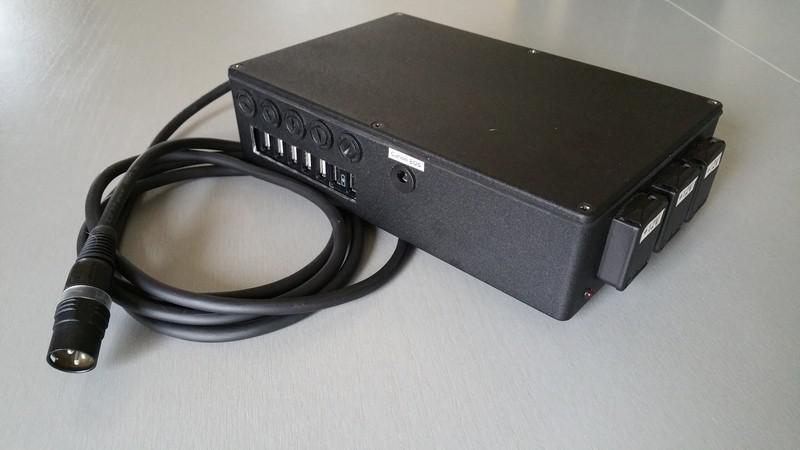

Le résultat fini :




A venir : alimentation avec potentiomètre du ventilateur de mon nouveau tube
