Mon 1er Dob : A base de tube d'XT10g

[Elki]

Bien le bonsoir.



Je commence par me présenter. Je suis Elki, j'ai 32 ans et je suis passionné de sciences et d'astronomie depuis tout petit. J'ai commencé à observer à l'œil nu, puis avec un "télescope" Astro 2000 qui ne m'en a pas montré plus et qui m'a même un peu éloigné de l'observation pendant toute l'adolescence.

Un beau jour, j'ai récupéré les anciennes jumelles de chasse du père, des Tasco 7x50. Elles doivent être bien loin des meilleures jumelles du marché mais elles m'ont donné un autre aperçu du ciel et m'ont réconcilié avec l'observation. Depuis j'ai passé de longues heures à les promener d'une constellation à l'autre, bien installé au froid dans le jardin.



En me documentant sur le ciel, j'ai bien évidement fini par tomber sur ce forum aussi pratique que sympathique. J'ai appris pleins de choses en vous lisant et vous m'avez mis l'eau à la bouche avec tous vos engins divers et variés. J'ai commencé à sérieusement envisager la prochaine étape : L'acquisition d'un vrai télescope !

Ce qui m'a fait sauter le pas, c'est un joli "bon pour un télescope" offert par la famille au moment de noël et l'arrivée à grands pas du déstockage d'Optique Unterlinden dans lequel j'ai trouvé l'objet du bonheur : Un tube d'XT10g sans base, ni GoTo à 250€ tous frais compris ! Étant bricoleur, la construction du rocker ne m'a pas fait peur, bien au contraire, j'étais content de pouvoir en faire un objet unique !



Assez de blabla, passons à la réalisation...

Le tube fait 1200mm de long pour 310mm de diamètre au niveau du support du barillet. Les tourillons d'origine sont fixés à 450mm de l'arrière du tube. Ces dimensions excluent tout de suite la base en fer à cheval. Ce concept me tentait bien, mais n'ai pas envie de trimbaler une base d'1m de large ou d'y ajouter plusieurs dizaines de kg... Je me ferai une table équatoriale en temps voulu. Je suis donc passé aux plans d'un rocker traditionnel, le genre de rocker qu'on voit un peu partout sur le net.



Voici le cahier des charges : Le rocker doit faire 500mm de haut et 320 de large minimum pour laisser passer le tube. Je veux une poignée de transport rigide (pas de sangle qui rayera le tube), une bonne glisse (mais pas trop), un encombrement réduit pour passer les portes, un socle qui résiste à la rosée, un ensemble solide qui ne tombe pas au 1er coup de genou, des pieds réglables, quelque chose de facile et rapide à mettre en place.



Je conçois le rocker sur Catia, un logiciel de CAO. La 3D est convaincante, le dimensionnement et l’équilibrage semblent bons, ça commence à ressembler à quelque chose de concret. Sur mes plans, j'arrive à tout faire tenir sur une planche de 2000x400mm en limitant les pertes et les découpes. Je me suis donc procuré une tablette en chêne lamellé de 2000x400x17mm (32€), un tasseau en chêne lamellé de 2400x27x27 (11€), un manche de racloir d'écurie en hêtre de 40mm de diamètre (8€), 1 panneau de MDF hydro 600x600x15mm (7€), une plaque de ptfe autocollante à découper (15€ mais pas payé), 1200mm de sangle (2€), de la lasure, un ensemble de vis, écrous, papillons, rondelles, etc (Récup.) Soit moins de 75€ au total. J'ai préparé l'outillage : Scie sauteuse, perceuse, viseuse, ponceuse, lime, etc.

Je vous passe les détails de la réalisation, je n'ai que des vilaines photos VGA bien moches mais de toute façon, il n'y a rien d'exceptionnel dans la réalisation. Le montage est simple, passons aux résultats.

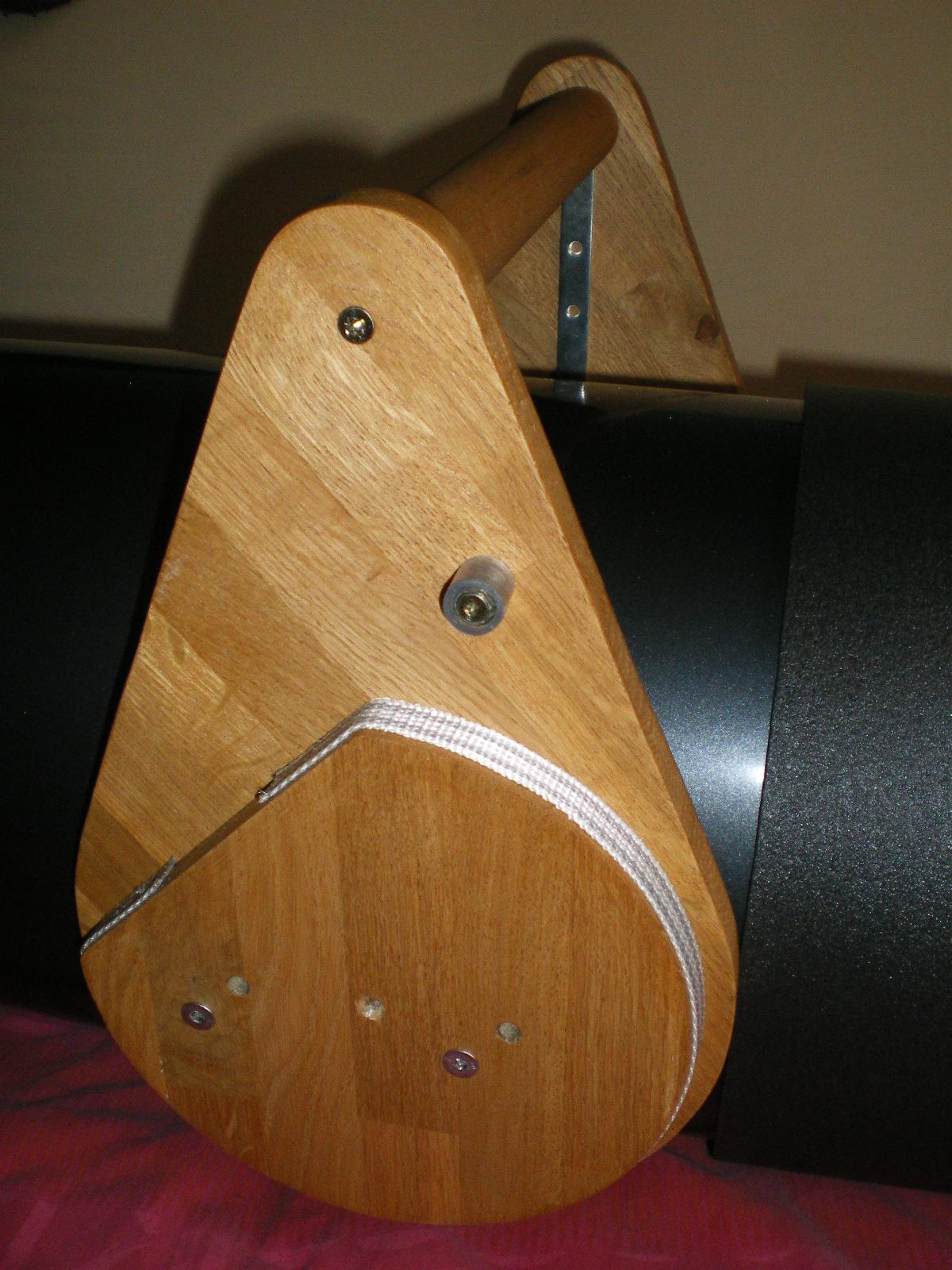

L'ensemble tourillons, poignée, butée de zénith, arrêt en translation et sangle. On voit que j'ai déplacé le centre de rotation. En effet, lors du premier essai, tout allait bien... Jusqu'à ce que j'enlève le capuchon, que je n'ajoute le ventilo, etc. Le tube partait et accélérait tout seul vers le zénith, le centre de gravité avait monté de 15mm et reculé de 15mm. J'ai agit en conséquence mais j'ai 3 perçages en trop maintenant. C'est un peu moche mais ça ne vaut pas le coup de refaire les découpes pour si peu, j'y mettrai de la pâte. Les vis de la poignée font 60mm pour un bon maintien et j'ai ajouté 2 plaques de renfort métalliques pour éviter toute chute due au décollement d'une lame.

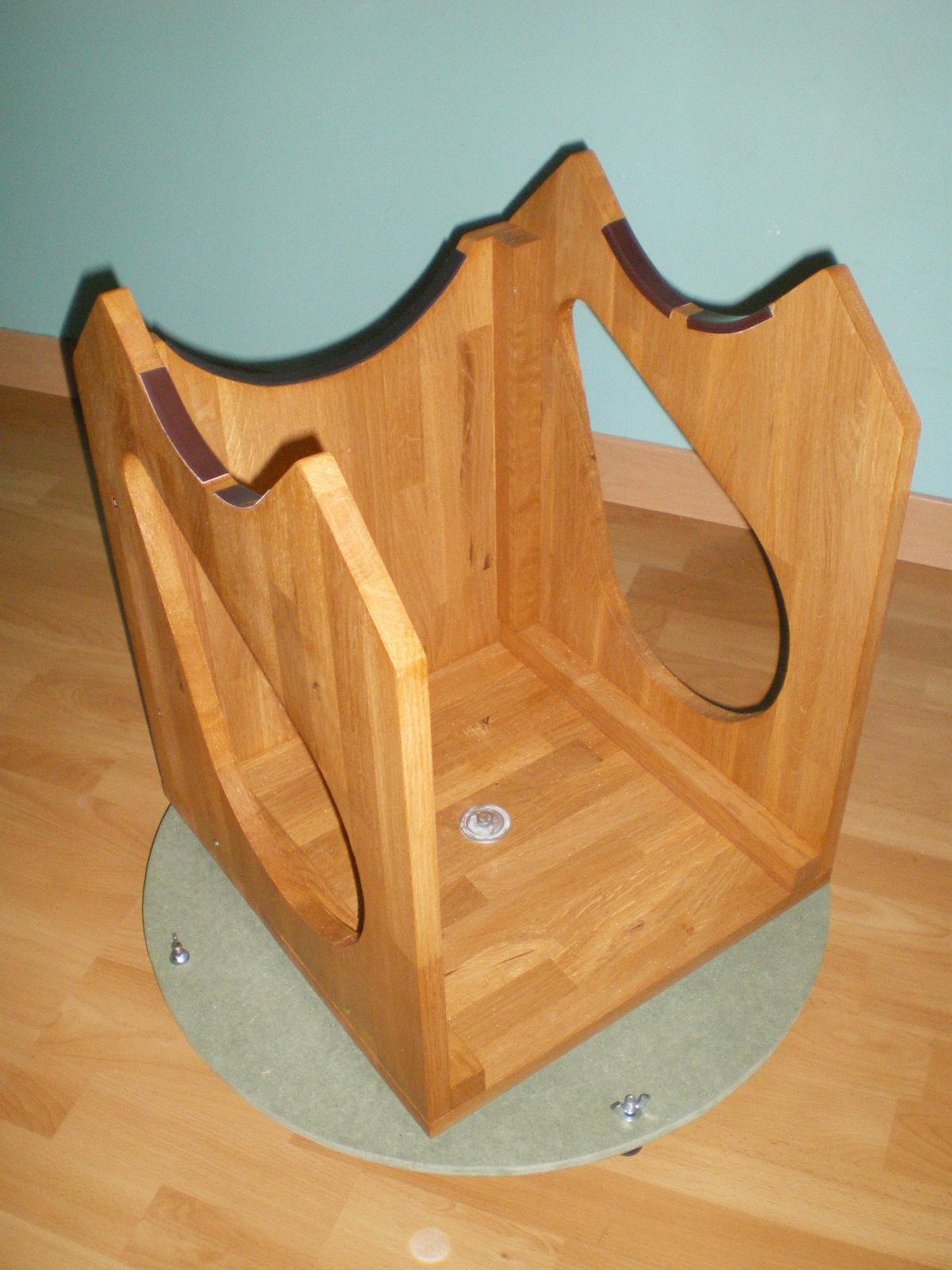

Le rocker avec ses patins en ptfe, la butée d'horizon en bande Armaflex et le socle en MDF hydro. Le mélange de couleurs n'est pas top mais dans le noir, ça ira.

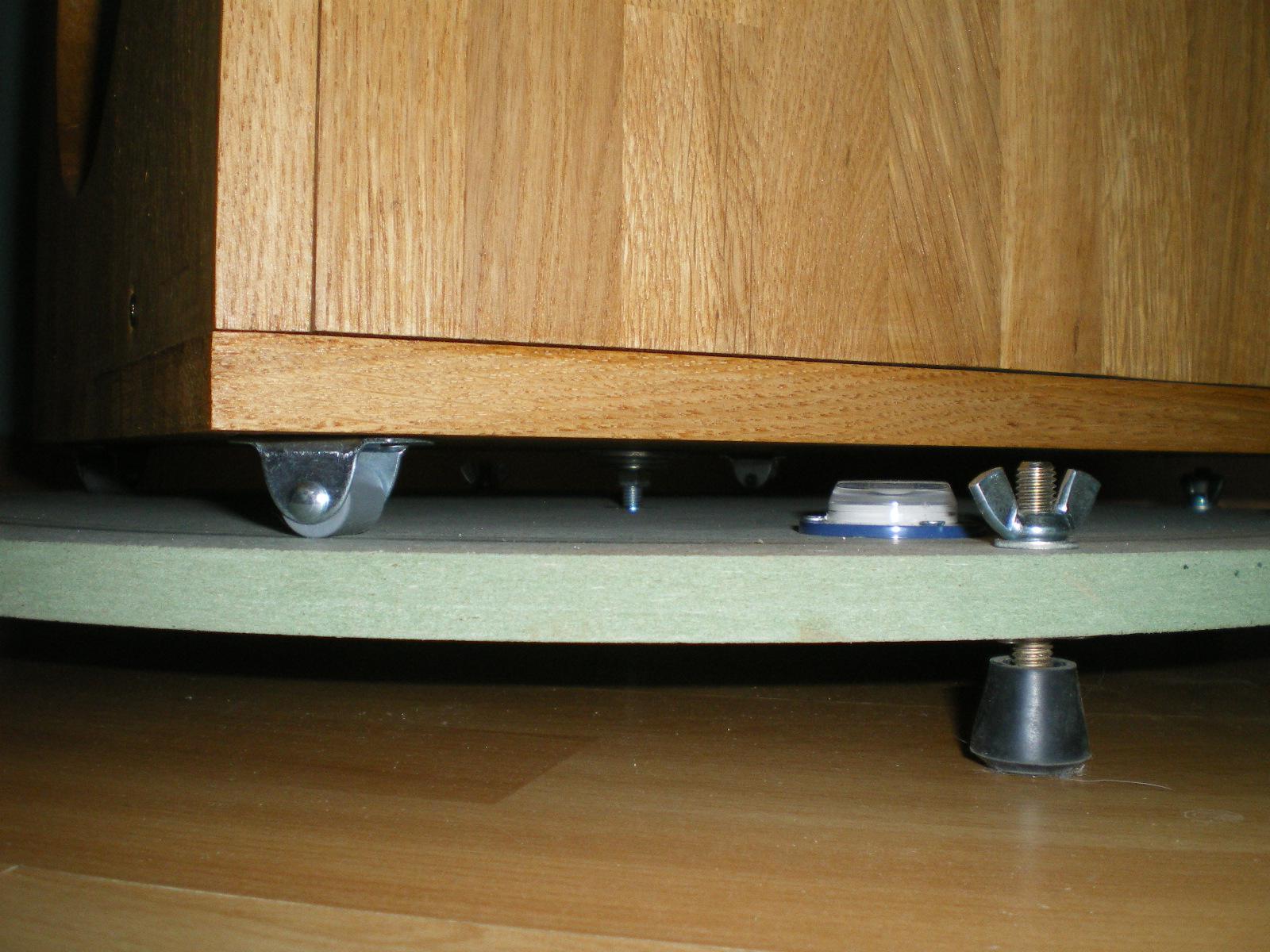

Le détail des roulettes qui viennent sur le socle en passant entre le niveau à bulle et les pieds réglables. Je peux régler la pression des roulettes par simple serrage de l'axe de rotation. Ce dernier à un contact lisse et ajusté avec le rocker, je n'aurai ni jeu, ni usure. Par contre la plaque de MDF risque de ne pas aimer le passage répétitif des roulettes. Je réfléchis à une autre solution, j'aimerai mettre la main sur du tissu lourd 100% polyamide pour tapisser le MDF et imiter le couple sangle/ptfe qui a une glisse impeccable.



Edit : L'idée des roulettes était finalement mauvaise, je les ai remplacé depuis 1 an par un plateau roulant à bille type lazy susan de 300mm. Certains trouvent ça trop fluide mais c'est un régal de pouvoir suivre l'ISS. La vis centrale applique une friction et permet de régler la fluidité du mouvement à ma guise.

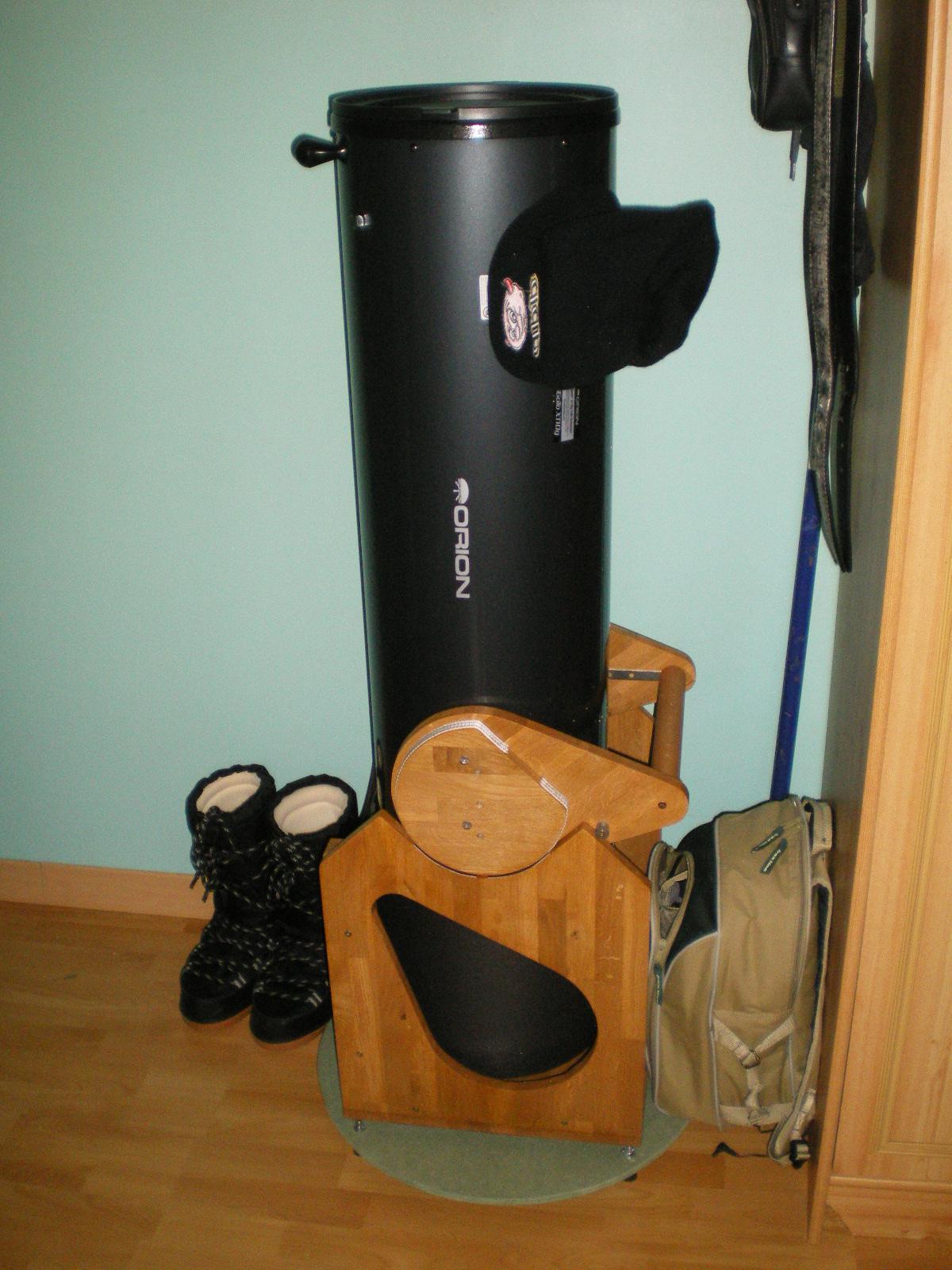

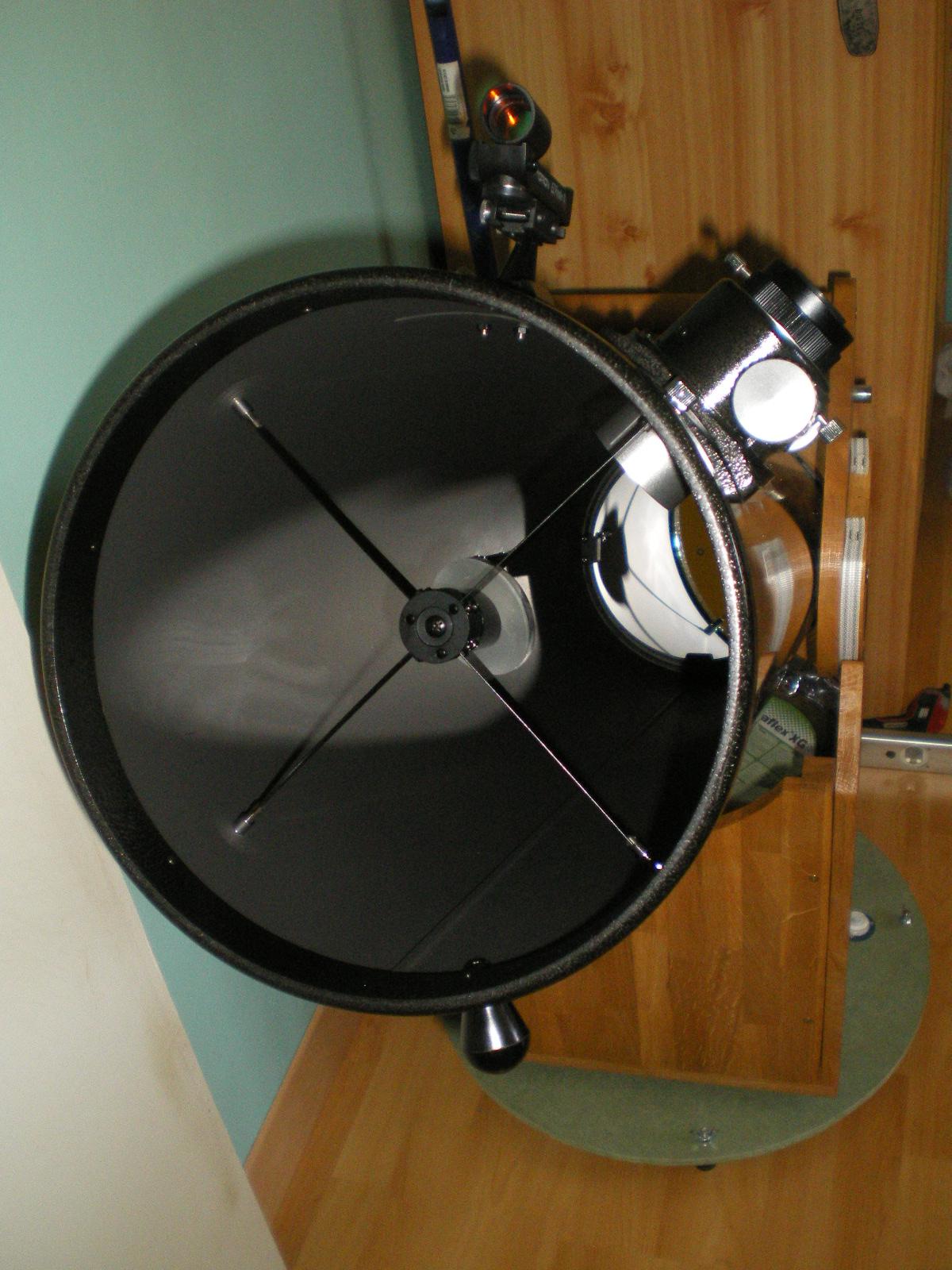

L'ensemble du stade rangé au stade déployé. Sur la première image, vous pouvez voir le pied fait maison des jumelles, les boots et le sac isotherme contenant les boites d'oculaires, les jumelles, le PSA, la lampe frontal, les gants, l'écharpe, le bonnet, le pantalon de ski, bref tout l'équipement d'inuit. L'ensemble fait 1m30 de haut pour 56cm de large, l'axe de rotation est à 58cm du sol. Le ventilo de 80mm vient d'un vieux pc inutilisé, je lui ai accolé une pile de 9v, je changerai le contact par un interrupteur quand je tomberai dessus. Le par-buée est fait dans un tapis décathlon à moins de 2€ fixé en bout à bout avec du gros scotch et ça tient super bien. Pour l'enfiler, je n'ai qu'a le faire glisser, l'ajustement serré suffit à le faire tenir tout seul sur 20mm. Sur ces photos, le tube a un effet pailleté mais ça ne se voit que sur les photos. En réalité c'est une beau gris anthracite métallisé.

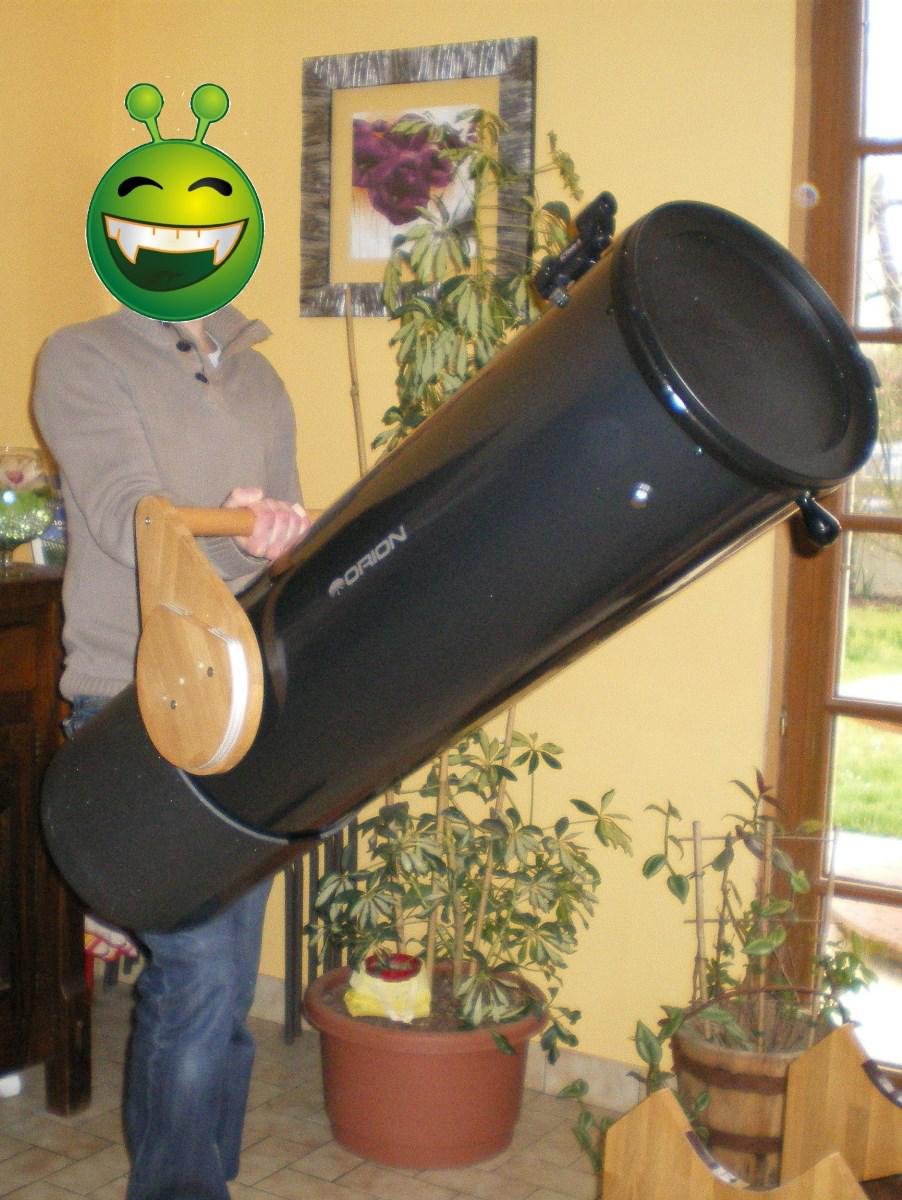

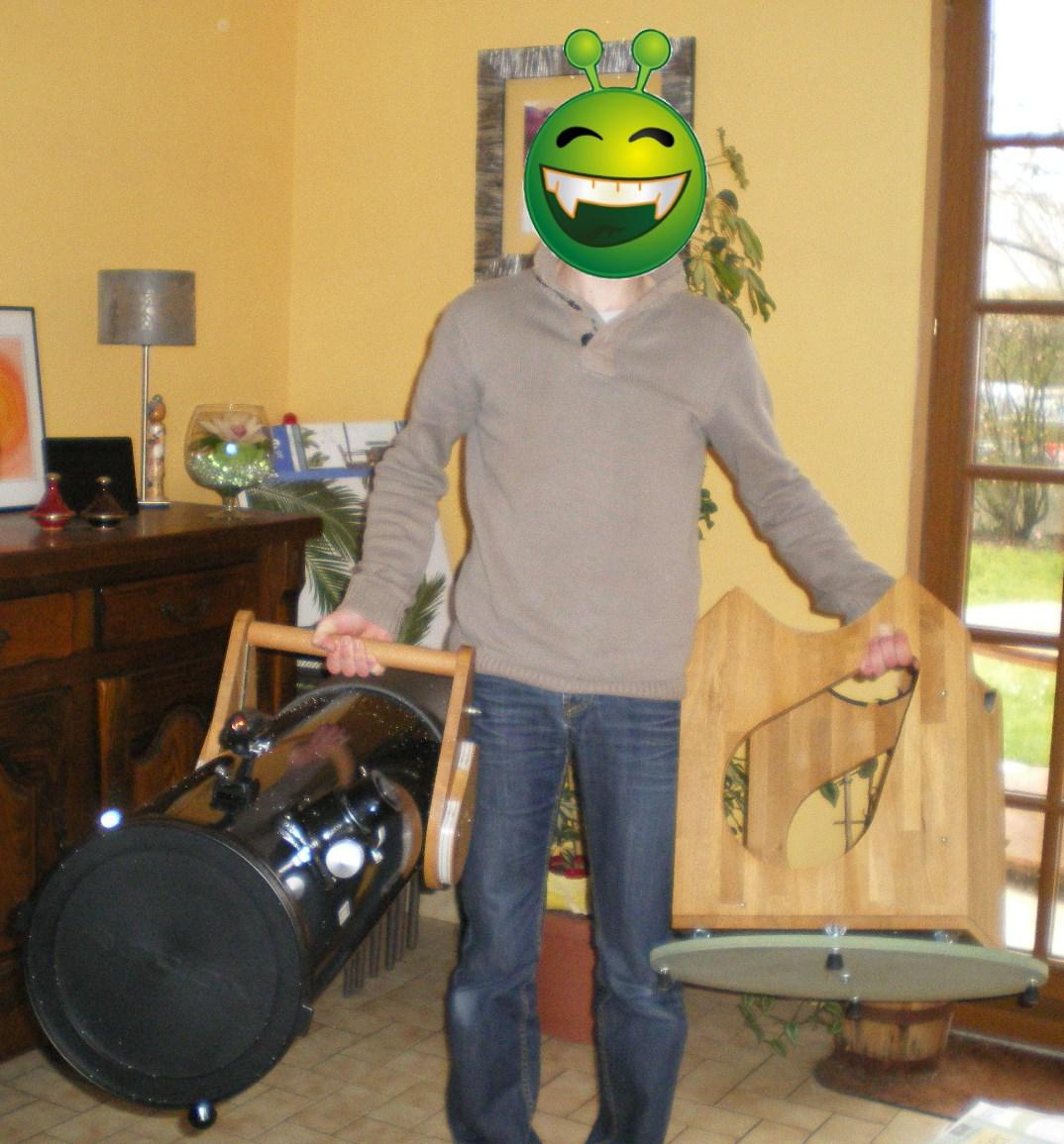

Et me voilà en train de déplacer le gros newton. Le tube fait 15kg et le rocker 11kg. L'ensemble fait son poids mais ça se porte bien, la poignée et la découpe du rocker donnent une bonne prise en main. Sur la seconde image, je suis en position pour passer les portes, le tube devant moi avec le support du barillet appuyé contre la cuisse. C'est très simple à transporter et à mettre en place. Je ne regrette pas le choix du Dobson à ce niveau là et je m'imagine mal avec une monture équatoriale du coup.



Voilà, je suis l'heureux possesseur d'un Dob 10", il est beau, il est neuf, il est collimaté et il est temps de passer aux premières observations. Quand j'ai reçu le tube, la nuit était parfaite, mais sans base, je ne suis pas sorti... Les nuages se sont installés pendant 15 jours mais ce n'est pas grave, j'étais 1 semaine en déplacement et j'ai pu prendre mon temps au retour pour faire le rocker.



La première soirée sans nuage, la lune est là mais tant pis, il faut que je sorte ! Je ne m'attendais pas à des miracles avec une telle nuit mais ma déception s'est avérée pire que ce à quoi je m'attendais, je trouve Lovejoy assez vite mais je ne la vois pas mieux qu'avec mes jumelles... Je pointe alors vers Andromède, je ne vois rien d'autre qu'un petit truc flou et ridicule. A ce moment là, les idées fusent, je sais que le ciel n'est pas terrible, que la lune et l'humidité créent comme un voile mais quand même, en regardant dans un 250mm, je m'attendais à mieux. Je vérifie mes réglages, tout m'a l'air bon mais le temps de retrouver ma vision de nuit, les nuages se pointent, je rentre, je suis frustré au plus haut point, à semi-convaincu que la prochaine serait la bonne.



Quelques jours plus tard, la lune est toujours là mais le ciel est clair, il fait très froid, c'est plutôt bon signe, je sors. Je pointe vers Lovejoy, je veux la voir ! C'est mieux que l'autre fois mais je ne vois qu'un point entouré d'un halo verdâtre, pas de queue, même en vision décalée, je suis déçu. Je pointe alors vers une étoile brillante et ça me rassure un peu, la turbulence me saute aux yeux, pas de figure d'Airy en vue. J'en déduis que ce n'est encore pas la bonne soirée, je me tourne vers Jupiter pour ne pas rentrer bredouille, j'esquisse mon premier sourire, ça fait du bien ! Je vois une boule un peu trouble comme si elle était dans une flaque d'eau au vent, entourée de ses satellite et je distingue 2 bandes, c'est déjà ça. Un satellite passe, je pars en chasse, j'arrive à le suivre au 12.5mm, le couple sangle/ptfe est impeccable en altitude, par contre je vais surement revoir le mouvement azimutal, ça accroche un peu trop... Je finis ma soirée en regardant la lune, aveuglante au début, je ne l'avais jamais vu comme ça, c'est fascinant. J'ai passé près d'une heure dessus à scruter les détails avec les oculaires de 28mm et 12.5mm d'origine. Cette soirée fini mieux qu’elle n’avait commencé.



Le lendemain, même conditions, je change de cible, la lune est encore basse, je commence par la nébuleuse d'Orion et j'en suis ravi ! Je vois un joli voile vert se dessiner autour de brillantes étoiles, le spectacle est saisissant, je ne vois même pas l’heure passer. Il est maintenant trop tard pour chercher Lovejoy ou Andromède, je les aurai un jour, je les aurai ! Jupiter est trop proche de la lune, je retourne vers M42 qui m'aura occupée plus de 3h cette nuit ! Plus le temps passe, plus je vois de détails mais je commence à perdre l'usage de mes doigts de pieds tellement il fait froid ! L'espoir et l'envie sont de nouveau au rendez-vous, je peux rentrer serein le sourire au lèvres !



Depuis, je n'ai pas pu observer, le ciel n’étant pas au beau fixe. Ce sera peut-être pour cette semaine, sans la lune pour jouer aux troubles-fête.



En attendant, je vais réfléchir à mon mouvement azimutal, à mon futur oculaire, au contre-poids qui ira avec, à une chaise réglable, à une éventuelle table équatoriale, je vais préparer mes prochaines cibles, peut-être repasser une seconde couche de lasure. Bref, j'ai de quoi m'occuper.

Je remercie votre communauté qui ma inspiré pour la construction de ce Dobson, j'espère donner des idées ou des envies à ceux qui passeront lire ce petit témoignage et je vous souhaite un bon ciel à tous !



PS : Si vous avez la base GoTo du XT10g à vendre à pas cher, contactez-moi quand même.

Modifié 21 octobre 2017 par Elki
