Filtre solaire pour un dobson Orion XX14

[Leimury]



Bah j'suis désolé d'être un débile alors.





C'est toi qui travaille chez Baader et qui décide du format des feuilles ?



C'est pas joli joli !

Je te félicite pas !



En exclusivité, une photo du conseil d'administration Baader en plein boulot



Modifié 2 avril 2015 par Leimury

[grelots]

Bon on se détend, c'est ma tournée





Si quelqu'un a des exemples de réalisations pour ce porte filtre sur ce genre de dobson, je suis preneur

[Raoulklimber]

Leimury s'est levé du pied gauche ce matin on dirait...

Pour répondre à la question posée, non, je ne travaille pas chez Baader.



Pour les filtres, il y a pleins d'exemples sur le forum, mais je ne les ai plus sous la main.

Je suis sûr qu'une petite recherche sur la section matériel les fera vite ressortir.



Edit, les voici :



http://www.webastro.net/forum/showthread.php?t=126457&highlight=solaire

http://www.webastro.net/forum/showthread.php?t=126524&highlight=solaire

http://www.webastro.net/forum/showthread.php?t=126302&highlight=solaire

http://www.webastro.net/forum/showthread.php?t=124775&highlight=solaire

Modifié 2 avril 2015 par Raoulklimber

[grelots]

Leimury s'est levé du pied gauche ce matin on dirait...

Pour répondre à la question posée, non, je ne travaille pas chez Baader.



Pour les filtres, il y a pleins d'exemples sur le forum, mais je ne les ai plus sous la main.

Je suis sûr qu'une petite recherche sur la section matériel les fera vite ressortir.



Edit, les voici :



http://www.webastro.net/forum/showthread.php?t=126457&highlight=solaire

http://www.webastro.net/forum/showthread.php?t=126524&highlight=solaire

http://www.webastro.net/forum/showthread.php?t=126302&highlight=solaire

http://www.webastro.net/forum/showthread.php?t=124775&highlight=solaire







Merci

[grelots]

Voila des exemples que j'aimerai m'inspirer en essayant de les copier...

En alu ou PVC...





Je me suis inspiré d'un porte filtre du commerce tout en aluminium mais un peu cherot!



http://www.teleskop-express.de/shop/product_info.php/info/p7698_Euro-EMC-visual-Solar-Filter---D--315-mm---for-327-391-mm-telescope-tubes.html



L'inspiration c'est comme qui dirait éclipsée...





Bonjour yui,

Si tu le souhaites, je peux te fabriquer un support comme le mien. Si se peut te rendre service , pour une lunette de petit diamètre comme la tienne sa ne demande pas beaucoup de travail.









Bonsoir a tous



suite a la lecture du post de Raoulklimber sur son filtre pleine ouverture,je me suis dit" bon sang,mais c'est bien sur !!"



et hop ,achat d'une feuille d'astrosolar de 49x50 qui rentre pile poil dans le cerceau,suivi d'un filtre continuum baader,pour assurer,comme je l'emmène au boulot vendredi matin ,pour en faire profiter tout le monde:)



voici le hublot,deux cercles en contreplaque peuplier de 5mm, et trois pieces pour la fixation sur la cage du secondaire



j'ai appliqué une fine couche de colle sur chaque anneaux(mastic polymère,qui colle a peu pres tout sur tout,et reste souple)



voici quelques photos



bon ciel a tous

[Raoulklimber]

Tu as bien raison.



J'ai également fabriqué le mien en me basant sur ce principe là :

- La feuille est pincée entre 2 épaisseurs de matériau fin (pour moi une plaque de pvc de 1 à 2 mm d'épaisseur récupérée au taf a fait l'affaire). Le tout est maintenu par des vis ou du scotch double face ou du scotch normal (du moment que ça bouge pas).

- Le filtre est fixé et sécurisé sur le scope par des tiges ou des crochets ou des pièces spécifiques.



C'est facile a fabriquer à partir de matériaux pas chers et c'est efficace.

[grelots]





Et comment découpes tu le PVC? Scie sauteuse?

[Raoulklimber]

Et comment découpes tu le PVC? Scie sauteuse?



Exactement !

(à défaut, on s'en sort assez bien avec une scie à métaux, c'est juste plus chiant et plus long mais ça marche)



Pour l'intérieur faut faire d'abord un trou de perceuse, de diamètre supérieure à la largeur de la lame, puis y'a plus qu'à couper

[grelots]

Merci

Tu as pris quel sorte de PVC?

[grelots]

Je viens de trouver ça:

http://www.polydis.fr/epages/8d7c81fe-552a-11e0-822f-000d609a287c.sf/fr_FR/?ObjectPath=/Shops/8d7c81fe-552a-11e0-822f-000d609a287c/Products/%22PVC%20%20couleur%22/SubProducts/PVCC2N04

[Raoulklimber]

J'ai pris ce que j'ai trouvé de moins cher, c'est à dire la plaque que j'ai trouvé dans la benne à ordures du boulot, c'est dire si j'ai pas choisi...



Oui ça ressemblait assez à ce qu'il y a sur ton lien : environ 2mm d'épaisseur, plutôt rigide.



A mon avis n'importe quel matériau fait l'affaire si il remplit les conditions suivantes :

léger - facile à découper - un peu plus rigide et solide que du carton



par exemple du bon carton costaud pourrait faire l'affaire si on en met 2 épaisseurs au lieu d'une, ou bien n'importe quelle plaque de plastique fin, ou de métal très fin, ou du carton-plume de 50 ou 10 mm d'épaisseur.

[grelots]

Ok

[xelACerf]

Bonjour

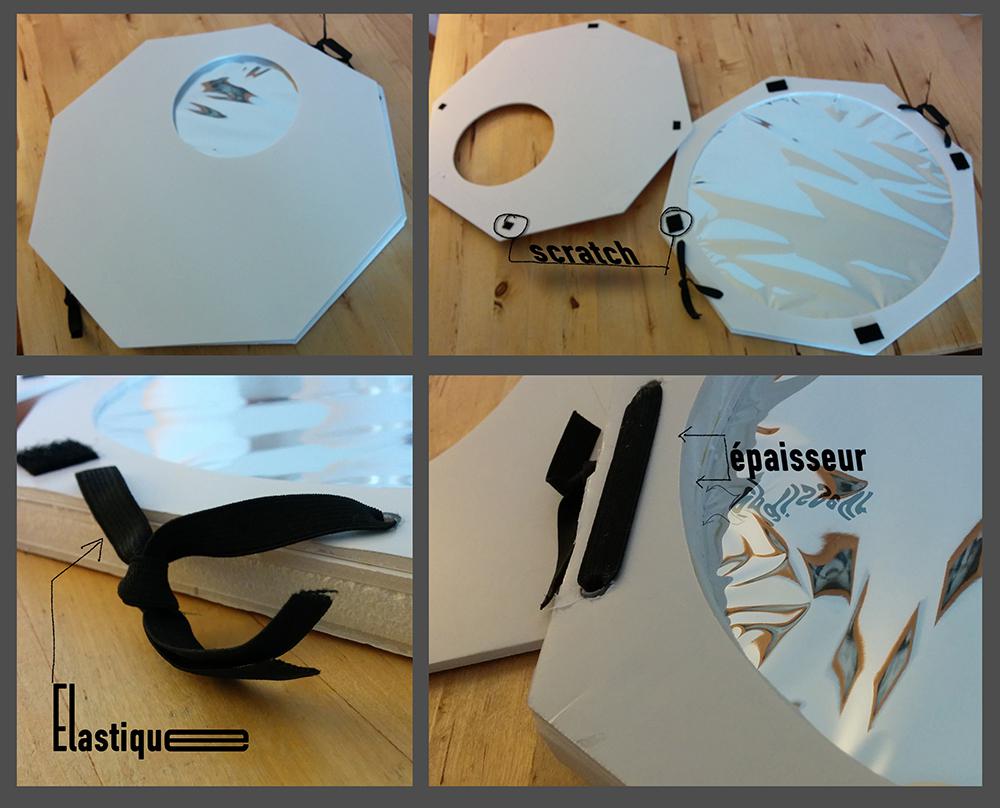

J'ai justement, l'été dernier, bricolé un filtre pour un dobson de 300.

Du filtre Astrosolar , du carton plume pour la structure et de la mousse.

J'ai ajouté une grosse épaisseur de mousse pour que la feuille d'astrosolar ne touche pas l'araignée et les vis de collimation du secondaire.

Tout ça est collé avec de la colle néoprène.

Une plaque en plus permet de diaphragmer si besoin, elle est maintenue en place par des petits bouts de velcro, ça ne risque pas de s'envoler.

La structure principale est maintenue d'une part par la jupe qui viens la recouvrir et d'autre part grâce a deux bandes élastiques fixées sur un bouton du dobson.

Photos



Voilà



Alex

[grelots]

Merci

Pas mal du tout l'idée du "diaphragmeur"

[Raoulklimber]

Belle réalisation Alex !
