Masque de Bathinov et nombre d'aigrettes

[Magellan6606]

Bonsoir,



J'ai fait un premier essai avec un masque de bathinov. Juste pour voir.

La mise au point s'est faite sans problème ....

Mais j'ai été surpris d'avoir non pas 3 mais 4 aigrettes.



Est-ce normal ?



Maintenant que j'y pense, c'est peut être du au renvoi coudé que je n'ai pas enlevé.



J'essaierai sans la prochaine fois ...



A+

[ursus]

Les aigrettes se forment perpendiculairement au bord des objets présents sur la trajectoire optique. Une barre,c'est deux bords donc deux aigrettes. Les bords sont parallèles? Les deux aigrettes sont confondues de chaque côté de la barre.

Support du secondaire à 3 branches: 6 aigrettes

Support à 4 branches. 8 aigrettes mais confondues 2 par 2 donc 4 aigrettes.

Bathinov: 3 rangees de barres parallèles. Les barres parallèles ne forment que des aigrettes confondues donc une aigrette pour chaque série des barres parallèles. 3 séries de barres, 3 aigrettes.

Si tu as 4 aigrettes, c'est que tu as un autre objet droit quelque part.

La 4eme aigrette est aussi intense que les autres?

[CDLC]

Tu peux nous faire une photo de ton masque?



Christophe

[olivdeso]



Maintenant que j'y pense, c'est peut être du au renvoi coudé que je n'ai pas enlevé.





si c'est un renvoi coudé à prisme redresseur amicci, oui ça fait une aigrette. Sinon les prismes classiques et les miroirs ne font pas d'audrette.

[Magellan6606]

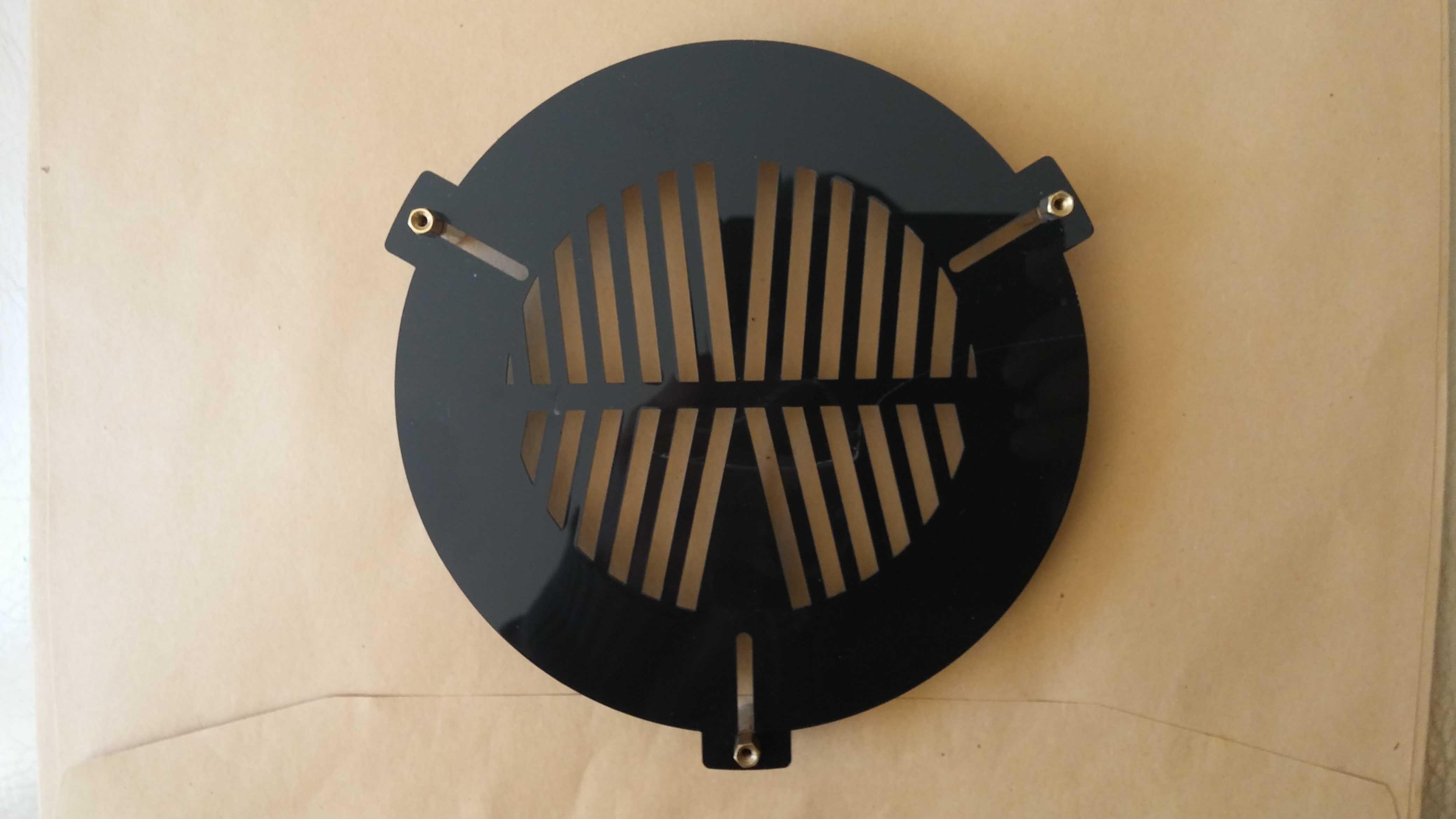

Voici une photo du masque de Bathinov.

J'utilise une lunette apo.



[BGI]

Mais où sont donc les ouvertures paralleles dont le Bahtinov est généralement pourvu ??

[Fred_76]

Voici une photo du masque de Bathinov.

J'utilise une lunette apo.



Ce n'est pas un masque de Bahtinov mais une autre configuration qui rempli le même rôle. Les fentes se répartissent en 4 angles différents, il est donc normal que tu ais 4 aigrettes.



Il faut que tu fasses coincider les centres des deux X et ta MAP sera OK.

[Magellan6606]

Fred_76,

Ah voilà pourquoi !!

Moi c'est un masque de Bathinov

Alors qu'habituellement on a à faire à un masque de Bahtinov.

Ca doit être son cousin.



Bon, trêve de plaisanterie ...

Merci beaucoup pour ces précisions !



Je l'ai commandé chez Pierro Astro en tant que masque de Bahtinov.

http://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/masques-de-bahtinov-en-plastique_detail



Sur le site, la photo ne correspond pas .... Comme évoqué par BGI, les ouvertures sont parallèles.



Bref, en l'essayant hier soir je n'ai eu aucun mal à faire la MAP mais j'étais surpris de voir 4 aigrettes.



Merci !



A+

[olivdeso]

Voici une photo du masque de Bathinov.

J'utilise une lunette apo.





Il est pas mal ton masque. Effectivement, c'est un masque à 4 aigrettes.



Tu peux simuler le fonctionnement avec "maskulator"



http://www.njnoordhoek.com/?p=376

[Fred_76]

Euhhh, je ne comprends pas quand vous parlez des "ouvertures parallèles"...



Toutes les ouvertures de chaque réseau (3 sur le Bahtinov classique, 4 sur ta variante) sont parallèles entre elles.

[Magellan6606]

Disons que sur mon masque toutes les ouvertures sont obliques par rapport à l'axe vertical.



Sur un masque de Bahtinov, la moitié des ouvertures sont pararallèles à l'axe vertical.



Enfin, je crois ...
