connextion EQ6


Captain Flam

Messages recommandés

Je cherche à changer cette fichue prise sur mon EQ6



la prise 12volts à tendance à bouger et a faire clignoter la led de temps en temps et à couper le jus de mon EQ6 (c'est très très énervant quand je suis en suivi photo)



je recherche une prise deux broche femelle à installer sur la platine de l'EQ6 et une mâle à mettre sur le câble d’alimentation

Le problème c'est que je ne retrouve plus le post qui en parlait et je ne connais pas le nom exacte de cette prise




A savoir sur la carte mère de la monture la prise d'origine a une fixation trois broches (2 pôles positif et 1 pôle négatif ou 1 pôle positif 2 pôles négatif ?)



Recto



Verso



Si vous pouvez m'apporter de l'aide je pourrais avancer pour changer cette prise a deux balles



PS: sur la prise d'origine ou ce trouve le + ? à l’intérieur ou a l’extérieur de la prise ?



Merci pour votre aide



Fab

Modifié par Captain Flam
Lien vers le commentaire
Partager sur d’autres sites

Tu trouveras ton plaisir ici :



http://www.gotronic.fr/cat-multicontacts-903.htm



Si tu veux la Rolls, prend du Neutrik XLR :



http://www.thomann.de/fr/neutrik_jacks_douille_3_pol_xlr.html



Attention à ne pas te tromper sur la polarité +/- sinon pshiiiit !



Tu prendras :

- sur la monture une embase encastrable XLR Male à corps plastique : http://www.thomann.de/fr/neutrik_nc3mdl1b.htm

- un câble avec prise femelle coudée d'un coté, prise male droite de l'autre : http://www.thomann.de/fr/pro_snake_xlr_patch_winkelfemale_90cm.htm (tu as le choix entre 50 cm, 1 m, 3 m, 5 m et 10 m)

- sur le boitier d'alimentation, une embase encastrable XLR femelle : http://www.thomann.de/fr/neutrik_nc3fdl1b.htm



Il y a 3 poles, donc tu en choisis 2. Le 3ième pourrait te servir par exemple pour transporter une autre tension et alimenter un hub USB en 5,5V.

Modifié par Fred_76
Lien vers le commentaire
Partager sur d’autres sites

Je n'ai jamais eu de souci avec cette prise ni avec celle de mon exEq6.

Pourtant la monture reste dehors 90% du temps et souvent par forte humidité.

Es-tu sûr que le souci vient de la prise ?

La prise vissée de L'Azeq6 est de qualité et je ne vois pas avec quoi tu vas la remplacer. Matériel aviation ?

Tu risques surtout d'inverser les polarités

Lien vers le commentaire
Partager sur d’autres sites

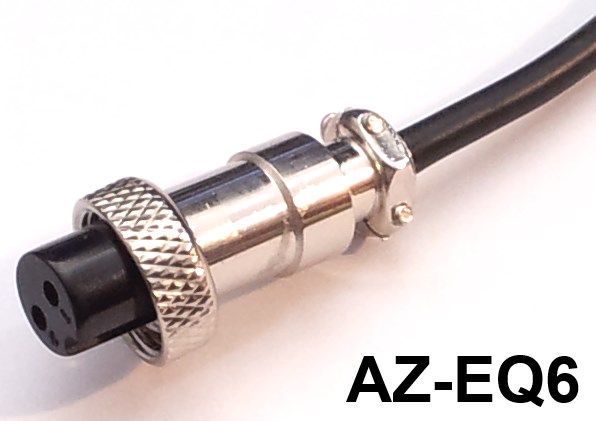

Il s'agit d'une prise femelle micro de châssis que l'on peut trouver chez les marchands de matériel de radiocommunication (radioamateurs, cb).

http://www.ebay.com/itm/5pcs-Aviation-Plug-Male-Female-Panel-Power-Chassis-Metal-Connector-12mm-2PIN-/230889055481





Je pense qu'il s'agit de ces deux sujets :

http://www.webastro.net/forum/showthread.php?t=115674

http://www.webastro.net/forum/showthread.php?t=101960

Lien vers le commentaire
Partager sur d’autres sites

Posté (modifié)

Çà y est c'est fait :fete:

Pour ceux que ça intéressent, je balance un TUTO détaillé avec photos bientôt

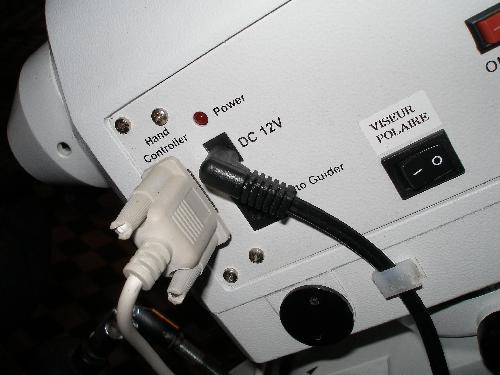

Avant

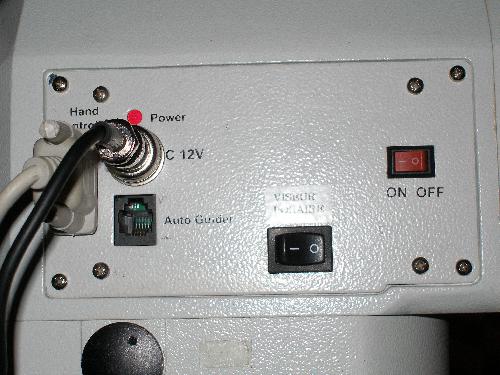

Après




Pendant ce samedi de mauvais temps passage chez mon marchand d’électronique, retour a la maison démontage changement remontage fabrication d'un câble pour le booster le tout pour un coup de 5 euros et environ 2 heures de travail (en prenant bien mon temps):cool:

le résultat top, la led ne clignote plus et reste bien rouge vif :wub: et je n'ai plus aucune coupure intempestives de ma monture:wub::wub:



Fab;)

Modifié par Captain Flam
Lien vers le commentaire
Partager sur d’autres sites

super travail captain;)

j'ai quelque question:tu doit du coup remplacé la cable d'alimentation d'origine du coup nan?

vu qu'il y a 3 contact de soudé sur l'ancienne prise,tu les a tous resoudé,enfin je veux dire les 3?ou seulement 2?

je te remercie;)

Lien vers le commentaire
Partager sur d’autres sites

merci captain

je vien de lire tout ton tuto mais je me sent pas capable de faire se genre de chose:( ,trop complexe pour moi

je vais voir avec un professionnel pour remplacer cette fiche

merci encore;)

Lien vers le commentaire
Partager sur d’autres sites

merci captain

je vien de lire tout ton tuto mais je me sent pas capable de faire se genre de chose:( ,trop complexe pour moi

je vais voir avec un professionnel pour remplacer cette fiche

merci encore;)



:( :( :cry:
