Bonsoir, voici des nouvelles de ma monture perso.

Après plusieurs mois d'utilisation, je n'était pas entièrement satisfait du comportement en autoguidage de la monture. En effet, l'erreur périodique de cette dernière comportait par moment

de rapide variation qui m'obligeait à autoguider avec un intervalle de temps très court entre les ordres de correction et du coup à guider sur la turbu quand celle-ci était présente.

J'ai donc décidé de remplacer la réduction roue vis sans fin sur l'axe d'ascension droite par un système à friction par galet sur une roue de grand diamètre.

Pour la roue, j'ai usiné du celeron qui est une toile bakélisée. Ce matériau se travail aussi facilement que le bois mais il résiste bien à l'humidité et est aussi très rigide.

La roue mesure 510 mm de diamètre et est entouré d'un feuillard en inox tendu par des ressorts pour assurer le contact avec le galet d'entrainement

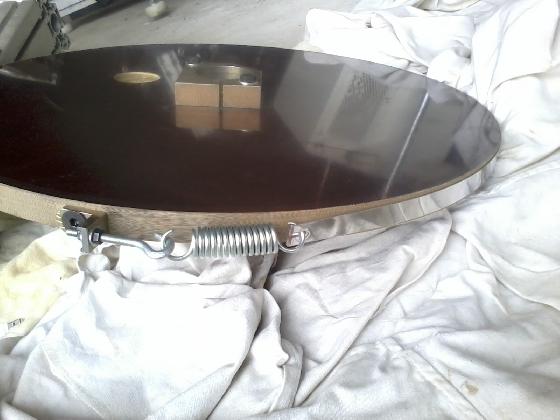

Détail sur la tension de la bande d'inox par ressorts:



Le galet, lui mesure 8 mm de diamètre, il est en stub (Il s'agit d'un morceau d'axe de guidage d'un vérin pneumatique cassé que j'ai récupérer).

Ce galet est en appui contre deux roulements oscillant et il est entrainé via un accouplement par un premier étage de réduction à poulie et courroie cranté.

L'ensemble est monté sur un rail de guidage à bille et est maintenu en pression contre la roue par un ressort.

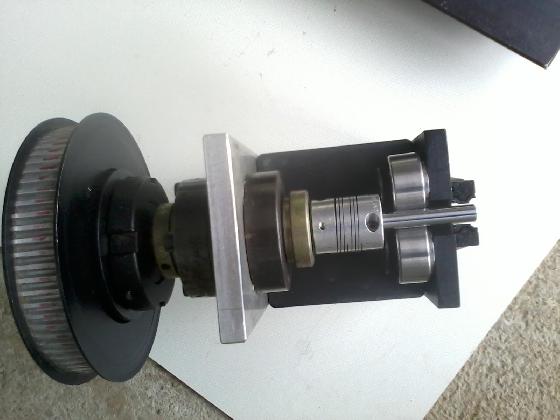

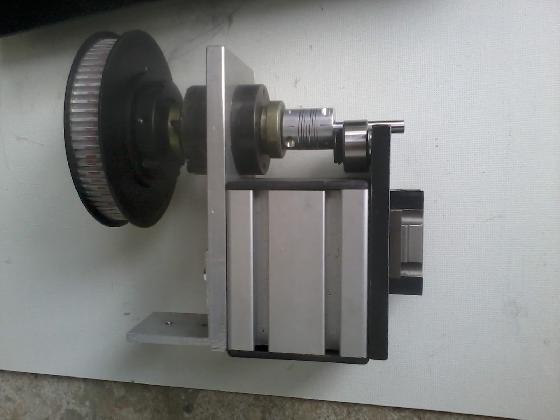

Détail du support de galet:

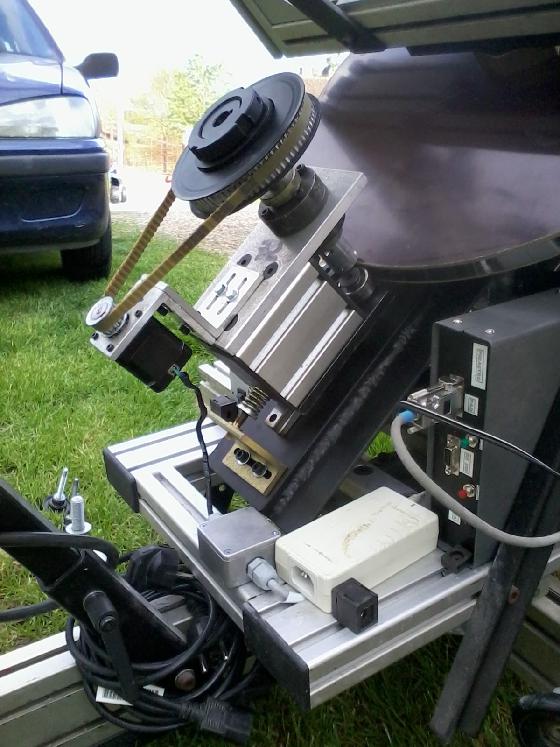

Détails du même ensemble une fois assemblé sur la monture:

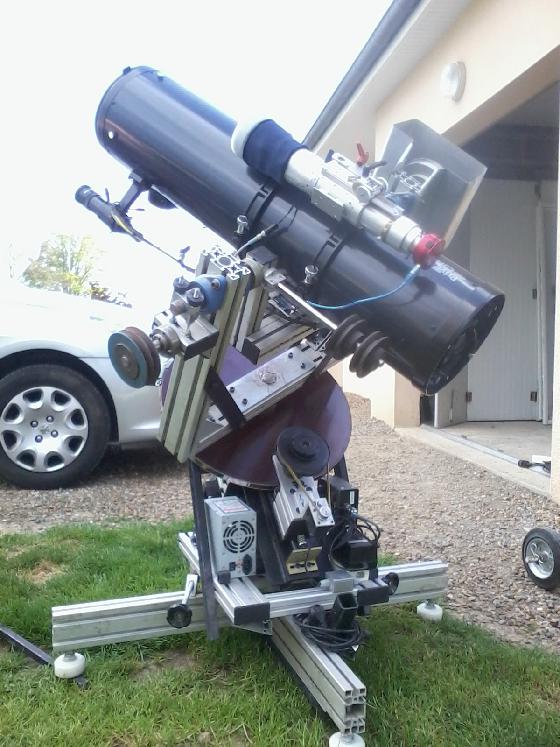

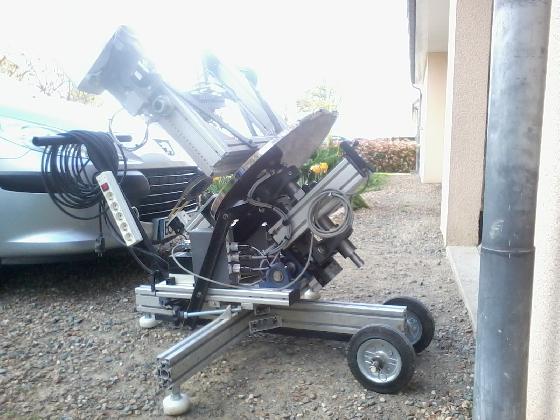

Vu d'ensemble de la monture:





J'ai terminé la modification de ma monture ce weekend est j'ai pu effectué une mesure de l'erreur périodique. Et là verdict, à peine + - 3" d'arc j'était trop content , j'ai même refait une deuxième mesure pour vérifier que je ne m'était pas tromper à la première.



Voici une capture d'écran de PecPrep sur une période d'environ 15 minutes:







Par la suite, j'ai fait un essai d'autoguidage et j'ai sans difficulté atteint 0,3" d'arc RMS avec PHD2 le tout avec des intervalle de correction de 2 secondes.

Je ne regrette pas d'avoir fait cette modif que j'avais en tête depuis un moment.



Bonne soirée

Samuel
