Salut à tous,



Je me lance dans la construction d'une nouvelle structure de notre lightbridge 400.

But du jeu : diviser le poids au moins par deux. Cette grosse Bertha intransportable de lightbride pesant 70 kg (quoique je ne l'ai pas pesé), la nouvelle structure avec optiques ne devra pas excéder les 35 kgs. Enfin je vais tout faire pour...

Mais c'est aussi le prétexte de refaire totalement le barillet, l'original sur 9 points étant une plaisanterie de conception. Il sera dans le style du T400c de Serge Vieillard.



Je vais fortement m'inspirer du 300 que j'avais réalisé il y a peu :

http://www.webastro.net/forum/showthread.php?t=94152



Les dimensions du télescope :

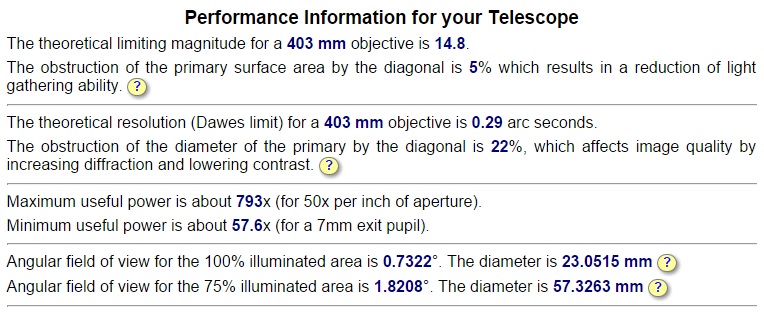

Et ces performances :

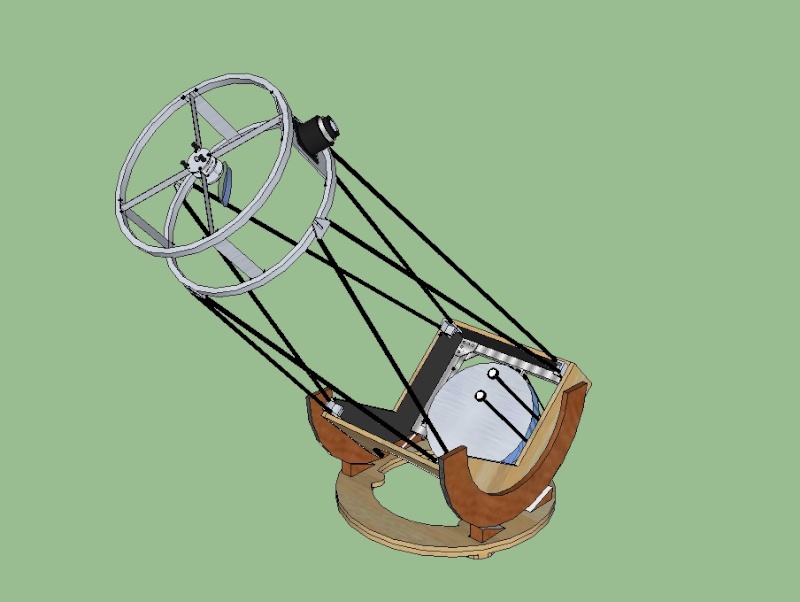

Voici un premier jet inexacte dessiner avec Sketch Up pour donner une idée générale de ce à quoi il va ressembler :




Voici quelques photos de la cage du secondaire quasi-finie :



Toujours l'idée des jantes de vélo :

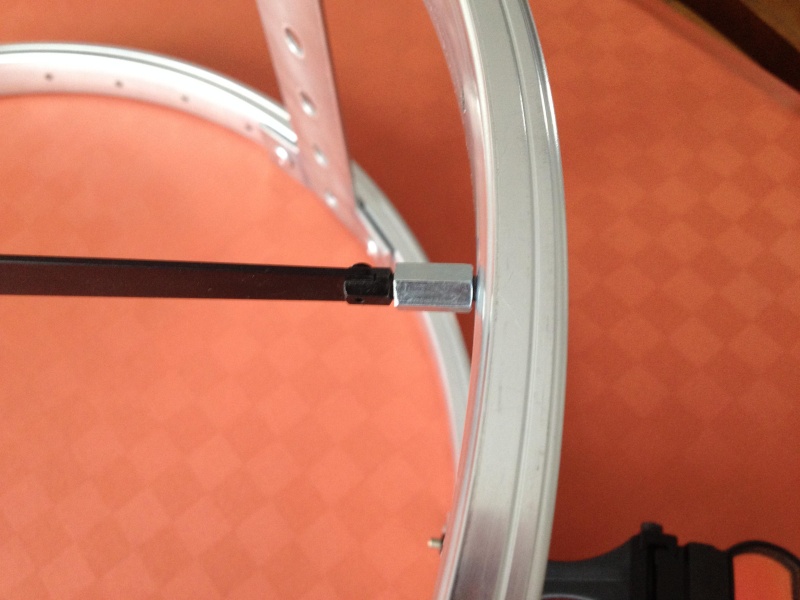

L'araignée d'origine du Lightbridge est récupérée et adaptée à la jante avec des manchons filetés. Les lames sont sous tensions.

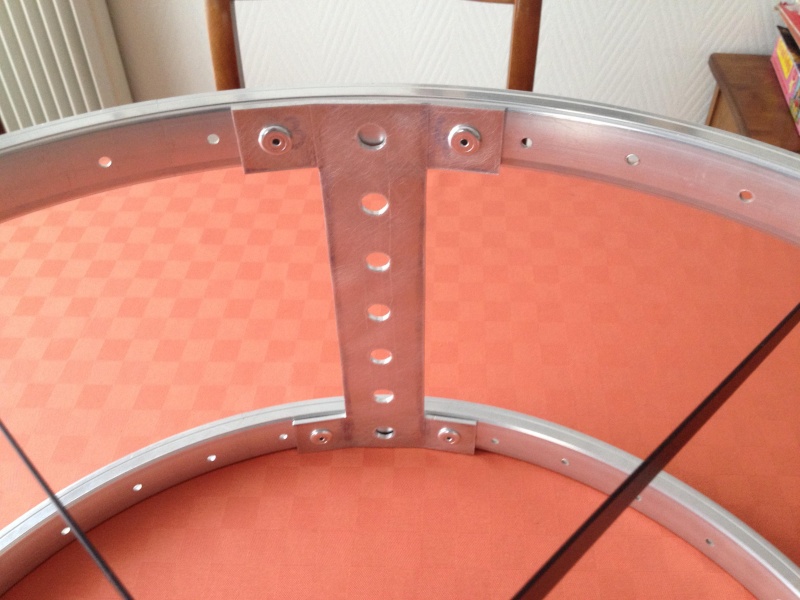

Une des 3 entretoises qui relient les jantes. Leurs "oreilles" sont légèrement cintrées pour épouser la courbe. Fixées avec deux rivets en haut et deux en bas.




Vue sur la plaque du PO et du chercheur.




La suite pour bientôt ...

Modifié par papatilleul
  • Réponses 87
  • Créé
  • Dernière réponse

Les pipelettes du sujet

Les pipelettes du sujet

tommyweb

tommyweb

Posté
Posté
Joli projet!



Pour rigidifier la cage secondaire, je rajouterais peut-être des plaques en biais entre les deux anneaux, de manière à trianguler le tout.





toujours une remarque a faire …. Certes on a pas tous la chance d'être un bricoleur du fond d'un garage .

papatilleul

papatilleul

Posté
  • Auteur
Posté (modifié)
Joli projet!



Pour rigidifier la cage secondaire, je rajouterais peut-être des plaques en biais entre les deux anneaux, de manière à trianguler le tout.



Merci Pierre

Une triangulation sur la courbure des jantes est très difficile à faire. Il n'y aurait aucun problème si la cage était de forme octogonale ou hexagonale mais ce n'est pas le cas.

Ma technique d'entretoises avec deux rivets en haut et en bas est très proche d'une vraie triangulation au point de vue rigidité et bien plus facile à mettre en place . Elle suffit largement.

Modifié par papatilleul
PierreDesvaux

PierreDesvaux

Posté
Posté (modifié)

MONSIEUR TOMMYWEB MACHIN TRUC,



SI JE PASSE MON TEMPS A DONNER DES CONSEILS AUX BRICOLEURS QUI SE LANCENT DANS LA FABRICATION D'UN INSTRUMENT, CE N'EST PAS POUR CRITIQUER CE QU'ILS FONT, MAIS POUR LES AIDER ET COMMUNIQUER UN PEU DE MON EXPERIENCE. JE SAIS BIEN QUE JE FERAIS MIEUX DE LA FERMER ET DE GARDER MES TRUCS POUR MOI, MAIS IL SE TROUVE QUE C'EST MA PASSION ET QUE J'AIME A LA PARTAGER.



SI CELA TE DERANGE, T'ES PAS OBLIGE DE ME LIRE.





En conclusion: .... (y a plus qu'à deviner ce que cela signifie si t'es curieux).

Modifié par PierreDesvaux
paradise

paradise

Posté
Posté (modifié)
toujours une remarque a faire …. Certes on a pas tous la chance d'être un bricoleur du fond d'un garage .

:?:



En l'occurrence, c'est un simple conseil amical, une simple suggestion, que semble par ailleurs avoir compris comme tel papatilleul, et venant qui plus est d'un professionnel, alors pour le « bricoleur du fond du garage », tu repasseras ! :D

Modifié par paradise
kiwi74

kiwi74

Posté
Posté
MONSIEUR TOMMYWEB MACHIN TRUC,



SI JE PASSE MON TEMPS A DONNER DES CONSEILS AUX BRICOLEURS QUI SE LANCENT DANS LA FABRICATION D'UN INSTRUMENT, CE N'EST PAS POUR CRITIQUER CE QU'ILS FONT, MAIS POUR LES AIDER ET COMMUNIQUER UN PEU DE MON EXPERIENCE. JE SAIS BIEN QUE JE FERAIS MIEUX DE LA FERMER ET DE GARDER MES TRUCS POUR MOI, MAIS IL SE TROUVE QUE C'EST MA PASSION ET QUE J'AIME A LA PARTAGER.



SI CELA TE DERANGE, T'ES PAS OBLIGE DE ME LIRE.





En conclusion: .... (y a plus qu'à deviner ce que cela signifie si t'es curieux).



1 !



Et bravo pour le projet, je garde le sujet sous le coude !pomoi!

papatilleul

papatilleul

Posté
  • Auteur
Posté (modifié)

Merci de ne pas polluer ce post, par pitié, s'il vous plait.

Toutes remarques, critiques et conseils ont leur place ici, qu'ils soient judicieux ou pas, pourvu qu'ils soient dans le sujet.

Si vous avez des comptes à vous rendre, faites-le par MP (messages privés). OK tommyweb ? Merci.



..........................................................................................................................................



Je précise les dimensions de la cage.

Ce sont des jantes de 24 pouces. Elles font 52 cm de diamètre externe et 49 cm de diamètre interne.

Les entretoises et la plaque du PO laissent 24 cm entre les jantes et font 3mm d'épaisseur.



Je n'ai pas hésité à refaire des trous dans la jante au besoin.

La queue d'aronde mâle du chercheur a été inversée afin de pouvoir la glisser par le haut car sinon la jante empêche cela.

Modifié par papatilleul
tommyweb

tommyweb

Posté
Posté
:?:



En l'occurrence, c'est un simple conseil amical, une simple suggestion, que semble par ailleurs avoir compris comme tel papatilleul, et venant qui plus est d'un professionnel, alors pour le « bricoleur du fond du garage », tu repasseras ! :D



je me sui permis de vous répondre en MP

paradise

paradise

Posté
Posté

Bon, le principal intéressé, papatilleul, n'a en tout cas pas mal pris la suggestion de Pierre, bien au contraire, bon allez on continue dans l'enthousiasme et la camaraderie ! :cool::cool::cool:

ZITO

ZITO

Posté
Posté

Joli debut !

Tu as de la chance d'avoir trouvé des jantes du bon diametre :)

Pour çe qui est de la triangulation je suis d'accord avec Pierre mais aussi avec toi, ton systeme va certainement bien rigidifier la cage mais par contre j'aurai pas utilisé des rivets mais plutôt de la visserie .Les rivets c'est pratique et vite posê mais cela ne permet pas un vrai serrage et avec le temps et les vibrations cela finit par avoir du jeux .

Tu as peut être collé/riveté aussi ,dans ce cas j'ai rien dit ..;)

Elle pese combien ta cage en l'état ?

ZITO

ZITO

Posté
Posté

Ha oui ...

Sur ton post du 300 f4 (superbe) tu me demandais si j'utilisais un correcteur de coma ...

Ben non, je répond avec plus d'un an de retard !!;)

Trop cher,trop lourd,trop contraignant pour mon 300 en cure d'amaigrissement ...

Tef

Tef

Posté
Posté

ah tu peux pas t'empêcher de la montrer Gérard !

suis d'accord vive les jantes

léger, rigide, pas cher et tout fait

  • 3 semaines plus tard...
papatilleul

papatilleul

Posté
  • Auteur
Posté

La suite,



J'ai décollé le miroir secondaire de son support inutilement lourd délicatement avec un cutter.

Son nouveau support est constitué d'une rondelle d'alu taraudée en son centre et collée à l'araldite à un tube PVC coupé à 45°, lui même collé à une plaque epoxy.



L'ancien support sur la balance. Et le nouveau support sur la balance. Résultat des comptes, j'ai gagné plus de 300g rien que sur le support du secondaire.

th_img20.jpg *th_img21.jpg



Le nouveau support sur l'araignée. J'ai re-taraudé les trous de collimation et récupéré les boutons qui servaient à tendre l'araignée sur l'ancienne cage pour les mettre sur les tiges de collimation.




Le miroir secondaire est collée à la plaque epoxy avec de la colle silicone pour aquarium. Le dos du miroir est recouvert de couverture de survie collée au scotch double face.




J'en ai fini avec la cage, je vais passer au barillet ....

PierreDesvaux

PierreDesvaux

Posté
Posté

Les tiges de collimation resteront de cette longueur ? Cela crée un énorme porte à faux. Il vaut mieux faire en sorte que le miroir soit le plus proche possible de l'araignée.

papatilleul

papatilleul

Posté
  • Auteur
Posté

Je reviendrai aux quelques améliorations de la cage plus tard, maintenant place au barillet !

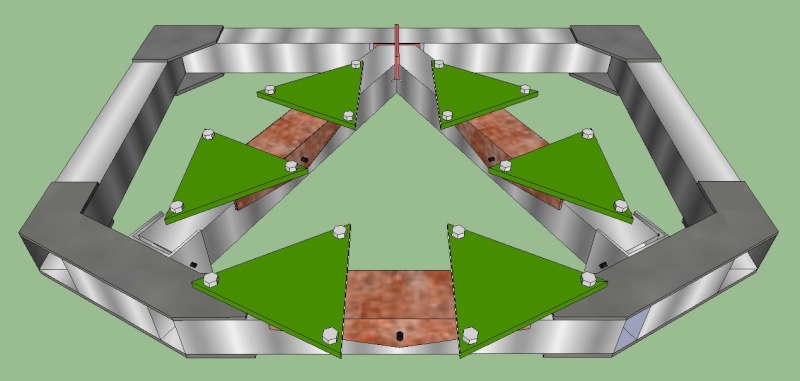

Voici son futur aspect (les couleurs sont là pour bien différencier les éléments) :
