Barlow Baader Abbe Zeiss x2

[sonata31]

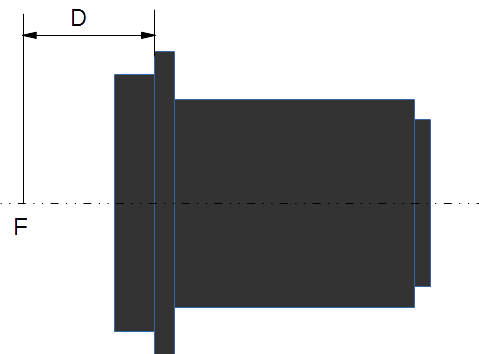

Je cherche à connaître la distance D :





Quelqu'un l'a mesurée ?



D'avance merci



Louis

[sonata31]

Personne ne l'utilise ?

[apollo04]

J'en ai une une, encore utilisée hier



Par contre sur ton schéma je ne vois pas à quoi correspond F (nécessaire pour mesurer D...:?:

Personne ne l'utilise ?

[sonata31]

Le point focal virtuel

[olivdeso]

Là il en manque un bout...



Tu revisse le bout qui manque et tu mesure la distance jusqu'à la sortie. Le plan focal virtuel est pile à la sortie de la barlow sur une x2.

[sonata31]

Là il en manque un bout...



Tu revisse le bout qui manque et tu mesure la distance jusqu'à la sortie. Le plan focal virtuel est pile à la sortie de la barlow sur une x2.



Le bout qui manque c'est la partie Click Lock ?

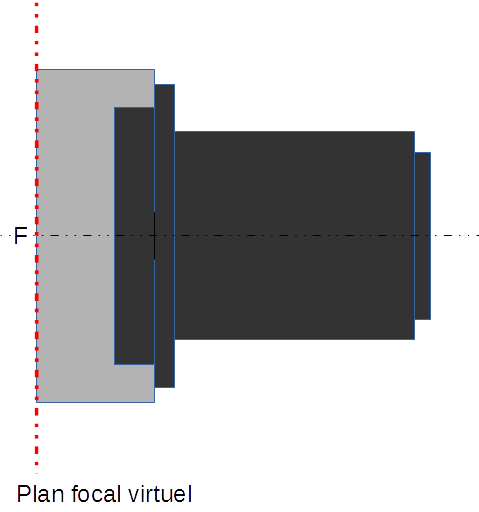

Dans ce cas le plan focal est situé comme indiqué sur le dessin ?



[olivdeso]

Le bout qui manque c'est la partie Click Lock ?

oui il me semble, si je comprends bien ton dessin. Donc pile à la sortie du click lock tu as x2.

Modifié 15 avril 2015 par olivdeso

[sonata31]

Le point origine (centre optique) est alors situé où ?

[olivdeso]

à priori la surface au centre de la dernière lentille

[sonata31]

à priori la surface au centre de la dernière lentille



La lentille externe ou interne ?

[sonata31]

D'après ce que tu dis, en mesurant on trouve une focale de 70 mm

En utilisant le graphique des mesures que tu as faites on trouve 64 mm



Pourquoi cette différence ?
