Piloter sa Monture en Wifi pour moins de 10€

[macfly51]

Bonsoir Sarqua



OK c'est bien ce que j'avais compris

Je vais bricoler mon câble DB9-DB9 et verrai si à l'usage les 2 câbles me saoulent je passerai à la fabrication d'un DB9-RJ12.



Encore Merci pour ton aide

[sarqua]

Bonsoir Sarqua



OK c'est bien ce que j'avais compris

Je vais bricoler mon câble DB9-DB9 et verrai si à l'usage les 2 câbles me saoulent je passerai à la fabrication d'un DB9-RJ12.



Encore Merci pour ton aide



Tu as commandé ton module ?

[macfly51]

avant qu'il n'y en aie plus oui

[sarqua]

Tu l'a déjà reçu ? ce serait intéressant d'avoir ton avis quand tu auras fait la manip.

[macfly51]

Evidemment que je reviendrai poster!



Je l'ai commandé le 14 Mai. Pas encore reçu.

[macfly51]

Pas que je boude... mais toujours rien reçu depuis le 14 Mai



Le vendeur me demande d'attendre 1 semaine encore



En tous cas, la modif du câble est faite

[dragonlost]

Petite Astuce qui pourrai servir à pas mal de gens !



J'ai réalisé un drone il n'y a pas longtemps et j'ai eu besoin de ceci pour paramétrer le GPS :



http://www.banggood.com/fr/FT232RL-FTDI-USB-To-TTL-Serial-Converter-Adapter-Module-For-Arduino-p-917226.html



Par contre attention ce module n'a pas de vrai puce FTDI même si elle marche quand même avec un driver FTDI.



Si j'ai bien suivi ce module permettrai de relier une monture Synktrek EQ à la place de la raquette comme le câble EQ-direct de pierre astro ! Pour l'instant j'ai pas essayé sur une monture EQ mais il faut voir. Moi je vais essayer sur mon Pic-astro pour voir.



Par contre Pour ceux qui veule faire un câble TTL vers Série vous pouvez utiliser un Max232 ça coute rien et ça se soude très bien (attention souder le support pas direct le composant. c'est 2 câbles qui sorte (RX TX) du max 232, et 4 câble qui rentre (TX RX 5V GND). y a juste 2,condensateur à mettre (condensateurs de 1μF polarisés) .



Pour ceux qui veule la doc pour le faire ça se trouve sur internet sinon :



Vous avez la doc de montage du Pic-Astro qui montre comment faire avec Un PIC (page 18 (circuit) et 22 (condensateur)).

http://www.astrimage.org/FTP/Public/Pic-Astro/Documentations/MONTAGE_PAA1_1.4.pdf



ou en tout Fait :



http://www.ebay.fr/itm/MAX232-RS232-To-TTL-Converter-Adapter-Module-Board-DIY-New/151689667212?_trksid=p2047675.c100009.m1982&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140620091512%26meid%3D6ee92ac11b05420fac9282cca05b3d8b%26pid%3D100009%26rk%3D2%26rkt%3D10%26mehot%3Dlo%26sd%3D151442956255



Le dernier module peut donc en théorie se branché à la monture à la place de la raquette puis se brancher au module wifi et donc ca vous permet de piloter une EQ via EQmod à distance pour la bagatelle de 25 euro frais de port compris.



Il vous manque juste un capot : http://www.gotronic.fr/art-capot-metallise-cm09-4567.htm

+ un connecteur mal ou femelle je sais plus : http://www.gotronic.fr/cat-sub-d-912.htm

+ un câble 4 brin blindé

+ un connecteur correspondant à la monture (D-sub 9 pour EQ6 et RJ45 pour les autres(même AZ-EQ6)).



Voir ici pour le raccord (pas besoin du convertisseur (http://www.gotronic.fr/art-l7805cv-1578.htm) si vous alimentez en 5v par la carte wifi, mais nécessaire si vous alimenter par le 12v de la monture (Le convertisseur permettrai aussi d'alimenter le module wifi si il ne tire pas trop de courant)) : http://eq-mod.sourceforge.net/eqdirect2.htm

Modifié 26 juin 2015 par dragonlost

[macfly51]

De retour avec la petite carte wifi magique



Enfin en vacances, j'ai enfin pu la tester.

Le paramétrage s'est fait très facilement comme expliqué par 'sarqua' et au vu de l'essai dans le salon cet aprèm, cela semble marcher impeccablement !

Demain soir en théorie l'essai sur le ciel....



Merci encore Sarqua pour ton astuce et ton tuto; je reviendrai par là pour vous donner les résultats

[macfly51]

De retour d'une superbe nuit (enfin) j'ai grandement apprécié ce nouveau système de pointage. Ça fonctionne parfaitement !



Si vous avez des questions n’hésitez pas



Merci encore Sarqua

[sarqua]

Très heureux pour toi macfly51 , cela me fait plaisir de pouvoir partager mon experience, j'espére que cela profitera à d'autres egalement !





De retour d'une superbe nuit (enfin) j'ai grandement apprécié ce nouveau système de pointage. Ça fonctionne parfaitement !



Si vous avez des questions n’hésitez pas



Merci encore Sarqua

Modifié 18 août 2015 par sarqua

[yanbry]

Merci pour le partage

[JMDSomme]

Super post!

je m'abonne, merci à ceux qui farfouillent puis partagent leurs trouvailles!

[Nexstar77]

Super idée géniale! Cela fonctionne aussi sur mon Mak celestron 127slt goto??

[sarqua]

Super idée géniale! Cela fonctionne aussi sur mon Mak celestron 127slt goto??





Si ton télescope est compatible avec les modules wifi commerciaux (Starseek,SkyQ link...), alors il est parfaitement fonctionnel avec le montage décrit plus haut. Il faut juste réaliser le câble de liaison compatible avec ton Télescope.



[Nexstar77]

Oui il est compatible avec ces deux modules! Je possède le même câblage que toi pour piloter le goto sur mon netbook! Question: dois je utiliser ton schéma de montage ou faut-il que je trouve le schéma spécifique à ma raquette?

Merci!

[sarqua]

Oui il est compatible avec ces deux modules! Je possède le même câblage que toi pour piloter le goto sur mon netbook! Question: dois je utiliser ton schéma de montage ou faut-il que je trouve le schéma spécifique à ma raquette?

Merci!



Il faudra te procurer le schema de ton câble ce n'est pas le même. Je crois que sur le site du SkyFi il est indiqué comment le réaliser



Voici le lien justement http://www.skysafariastronomy.com/products/skyfi/serial.html

[Nexstar77]

Merci bcp pour le lien, je vais regarder ça très attentivement! Sinon pour alimenter le boîtier de façon autonome, je pense qu'il est possible de brancher une pile de 9v au connecteur jack avec un adaptateur!

Dommage qu'il ne possède pas une entrée usb, une powerbank de smartphone suffirait!

http://m.ebay.com/itm/Plastic-1pc-9V-DC-Battery-Power-Cable-Plug-Clip-Jack-Connector-for-Arduino-DIY-/181657634010?nav=SEARCH

Modifié 30 octobre 2015 par Nexstar77

[Nexstar77]

En solution bluetooth, il y a ce produit sur ebay! Il est possible de l'alimenter via l'usb!

http://m.ebay.com/itm/400453431708?_mwBanner=1

Modifié 30 octobre 2015 par Nexstar77

[Cyrilounet]

Quid de cette solution là : http://sourceforge.net/projects/iastrohub/?



C'est un Thailandais qui a mis au point cette solution. Il est capable de contrôler tous les appareil d’astrophotographie avec une tablette en utilisant un navigateur internet. C'est pour l'autoguidage mais c'est ainsi du pilotage de monture un peu non ?



ça semble marché avec un RaspberryPi (sans doute plus performant que le mini-Pc de la solution initiale): http://www.cloudynights.com/topic/385710-piastrohub-raspberrypi-for-autoguidingdslrgoto/#entry4936734



Mon expérience personnelle là dessus : j'ai tenté le contrôle de mon EQ6 avec l'interface EQtooth. Je l'ai testé juste pour frimer : je sais piloter ma monture avec mon smartphone ! Je n'ai pas transformé l'essai sur le terrain...



J'ai un RaspberryPi2 modèle B dans l'idée de me débarrasser de mon PC sur le terrain (Je n'ai pas envie de déglinguer un Pc à cause de l'humidité). Là je suis confronté à des problèmes de reconnaissance par linux (raspbian) de ma monture. Faute de temps et frustré car visiblement je suis une quiche en info, j'ai

Modifié 30 octobre 2015 par Cyrilounet

[Nexstar77]

pas mal mais y a beaucoup plus simple pour faire du wifi heu non du bluetooth avec une monture et ça répond immédiatement



je reproduit un syteme moins cher que dans le commerce



A suivre...



Fab



Bonjour Captain Flam, peux tu me parler de ta solution bluetooth stp?

[Nexstar77]

Quid de cette solution là : http://sourceforge.net/projects/iastrohub/?



C'est un Thailandais qui a mis au point cette solution. Il est capable de contrôler tous les appareil d’astrophotographie avec une tablette en utilisant un navigateur internet. C'est pour l'autoguidage mais c'est ainsi du pilotage de monture un peu non ?



ça semble marché avec un RaspberryPi (sans doute plus performant que le mini-Pc de la solution initiale): http://www.cloudynights.com/topic/385710-piastrohub-raspberrypi-for-autoguidingdslrgoto/#entry4936734



Mon expérience personnelle là dessus : j'ai tenté le contrôle de mon EQ6 avec l'interface EQtooth. Je l'ai testé juste pour frimer : je sais piloter ma monture avec mon smartphone ! Je n'ai pas transformé l'essai sur le terrain...



J'ai un RaspberryPi2 modèle B dans l'idée de me débarrasser de mon PC sur le terrain (Je n'ai pas envie de déglinguer un Pc à cause de l'humidité). Là je suis confronté à des problèmes de reconnaissance par linux (raspbian) de ma monture. Faute de temps et frustré car visiblement je suis une quiche en info, j'ai



Wahouuuu calé le gars! Super ton post! Snifff trop complexe pour moi mais c'est sacrément ingénieux comme système ☺

[trevmac]

Bonjour

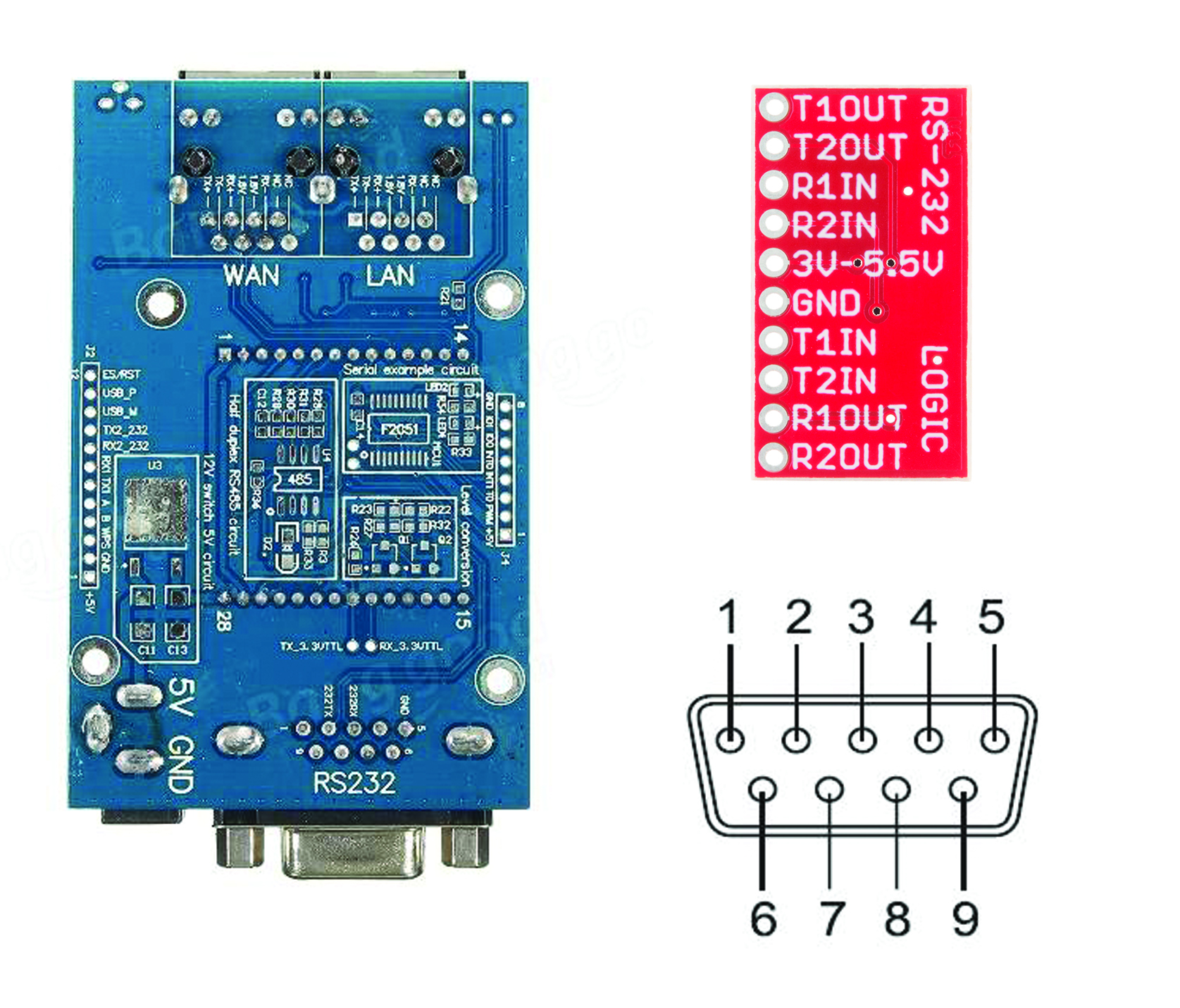

Je n'ai pas de français, mais utiliser Google pour traduire. Quelqu'un peut-il fournir le diagramme de raccordement pour le module HLK-RM4 au Sparkfun MAX 3232 et les connexions de broches à la prise DB9 sur l'EQ6 pour une connexion directe - sans utiliser le contrôleur manuel. Merci



[milander]

Petit déterrage de sujet qui reste bien d'actualité et d'ingéniosité. Je me lance aussi dans la réalisation de cette interface Wifi pour mon Xtg10 (Orion). Juste une petite précision, en principe la Synscan V3 est livré avec un cable RJ11/DB9 qui sert à faire la maj du firmware de la Synscan. A la lecture de ce thread, il y a un peu de confusion, en effet j'imagine que si on utilise le cable fourni avec la synscan le brochage doit être correct ? Inversement, si on veut faire un cable maison il faut modifier le brochage RJ11 -> DB9.



Est ce bien ça ?



Merci par avance.

[macfly51]

Salut,



Pour avoir fait la modif il y a presque 2 ans, et en utilisant le câble de MAJ, le crois me rappeler qu'il y a juste une histoire d'inversion de brochage entre le RX et le TX.



Relis bien le post tout y est



Comme j'ai intégré la platine wifi dans un boitier contenant aussi un voltmètre et un amperemetre, je n'ai jamais eu besoin de refaire un câble qui irait directement de la raquette vers la platine wifi

[milander]

OK merci, je relis tout en détail et je testerai mon cable pour vérifier le brochage.

[Abraxas]

Bonjour à tous,



je viens de tester le montage le week-end dernier après avoir enfin reçu ma raquette et tout marche.

J'ai connecté tout mon matériel sur le même réseau wifi (configuration client Wifi du HLK-RM04) et je contrôle mon eq6 via mon smartphone android (Skysafari) ou via mon PC (Stellarium). Je teste SGP à la première occasion.



Donc, je profite du déterrage pour dire un grand merci à sarqua et te confirmer Milander : je suis exactement dans ta configuration, et j'ai dû acheter de quoi faire un câble croisé (inversion des broches 2 et 3, et broches 5 connectées ensemble) comme expliqué dans les pièces jointes du 8ième post Dans l'idée, 2 fiches DB9 et un peu de fil suffisent.

Une autre solution est de faire un câble RJ11 -> DB9 qui intègre le croisement, ce qui doit expliquer la confusion, je pense.



Bon bricolage à toi

[milander]

Merci beaucoup, j’attends ma carte serie/wifi......



Effectivement, le câble livré avec la raquette Synscan est un câble dit "NULL-MODEM" qui permet de faire dialoguer deux ordi ou équivalent (DTE) en l'absence de modem. C'est ce que l'on appelait un câble "croisé" (à l'époque on l'utilisait pour échanger des fichiers entre 2 PC.)



Par contre ici il faut un véritable câble série pour que la raquette dialogue parfaitement avec la carte Serie/wifi (DCE) d'où la nécessité de décroiser le câble fourni avec la synscan pour qu'il devienne un câble "droit" en passant par exemple par une rallonge.



En tout cas très belle astuce de bricolage, ce module !!!!

[Nem0]

Bonjour,

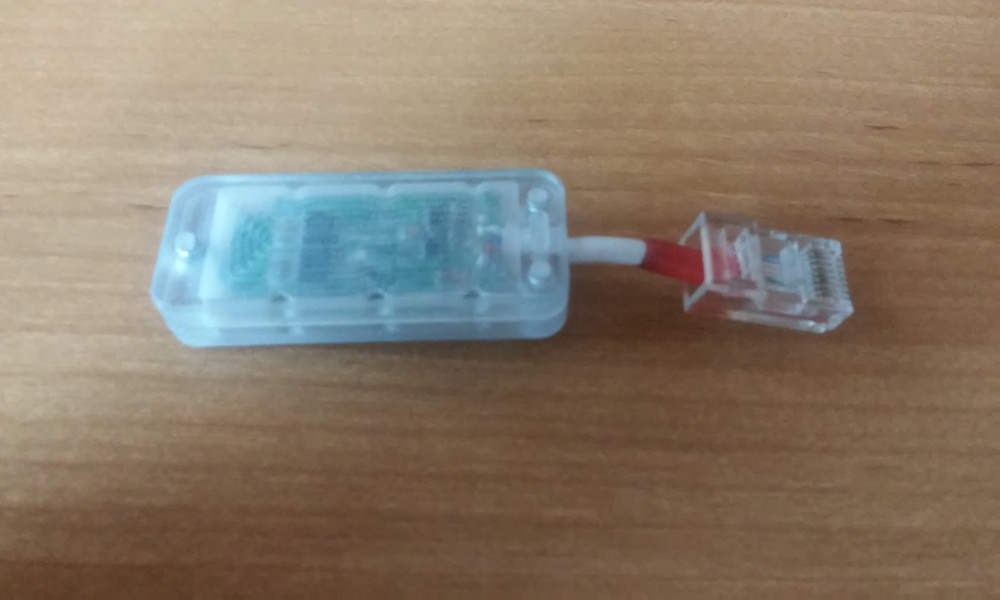

En me documentant sur la fabrication d'une interface EQdirect bluetooth j'ai trouvé un module BT avec un niveau de signal à 5V et non à 3,3V comme le HC-06 que l'on trouve habituellement.

Il s'agit d'un produit polonais disponible pour 16€ port compris.

De plus une version existe avec un convertisseur de tension d'entrée intégré, acceptant directement le 12V de la monture (cela évite donc un composant L7805).

Il suffit donc de câbler directement la prise RJ45 (ou série suivant le modèle de monture)

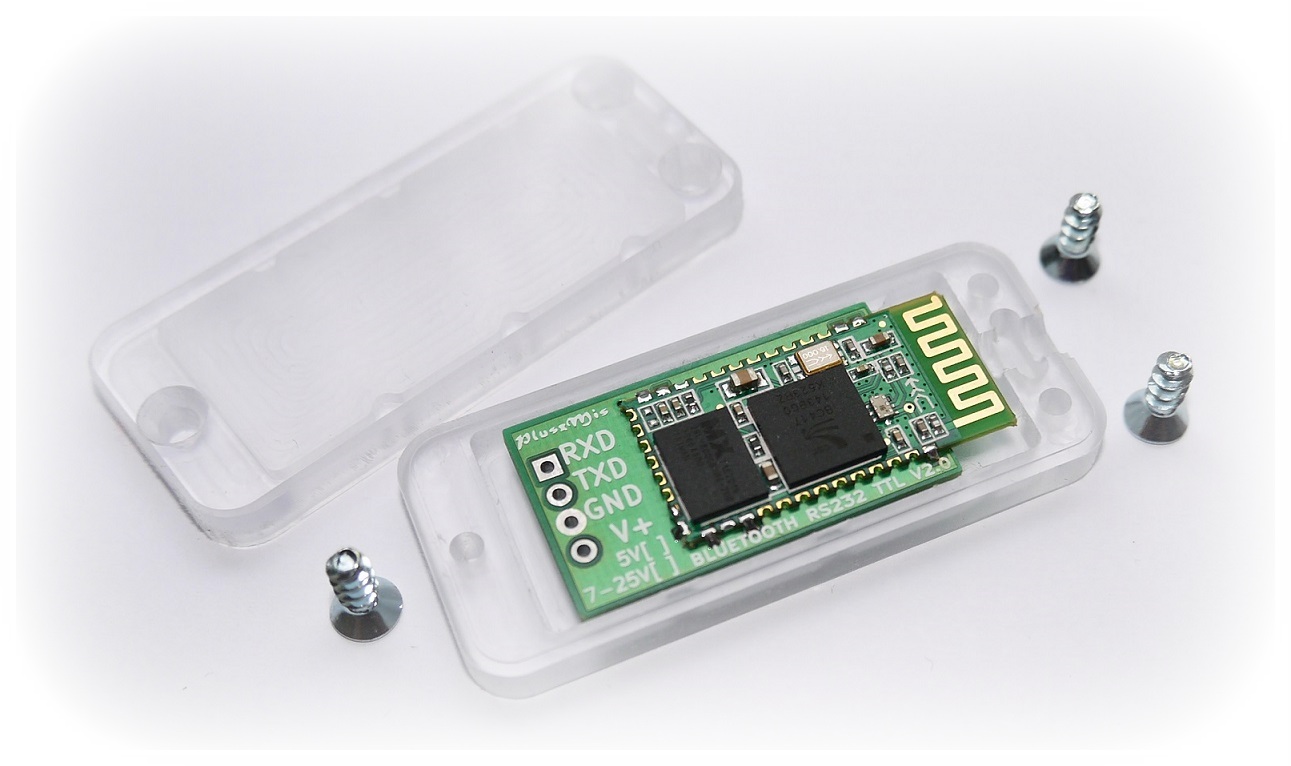

Le module BT: https://sklep.pluszmis.pl/en/p/bluetooth-module-rs232-4-pin-7-25-ttl-buffer





Un boîtier compact est même proposé à un prix ridicule: https://sklep.pluszmis.pl/en/p/bluetooth-modules-housing





Des retours sur des forum polonais (Google Traduction est ton ami):

http://astropolis.pl/topic/42740-monta-pod-kontrol-sinego-zba/

http://www.forumastronomiczne.pl/index.php?/topic/9659-jak-pod%C5%82%C4%85czy%C4%87-heq5-do-kompa-z-omini%C4%99ciem-pilota-synscan/&



Bref çà me semble idéal comme intégration.



Modifié 21 mai 2017 par Nem0

[francois-du-57]

bjr a tous ,cherchant aussi a piloté mon neq6 via un pc .je possèdes un cordon qui me servait a piloté ma cg5, en lisant sur plusieurs forum j'ai lue que les monture eq6 répondais au protocole nexstar5 de chez celestron ,j'ai démonter la prise db9 pour voir quelle fil devrais etre brancher a la DB9 et c'est le même brochage. pour la connexion au pc j'utilise un convertisseur USB/RS232.....



http://astronomie.aisne.free.fr/FR/cable-rs-232.html

[ST78114]

Je me permets de redémarrer cette discussion:rolleyes:



Je ne comprends pas pourquoi il n'y a pas plus de réaction sur ce file que je trouve génial merci à tous



Introduction :



Je cherche à synchroniser ma monture AZT avec stellarium depuis.. il y a longtemps.

Fin de compte j'ai abandonné car le PC dehors à l'humidité + la table etc = abandon.



Je pointe aux jumelles 20x80 avec mon smart phone.

Je me suis dit ce serait gool de pouvoir aussi piloter mon goto avec un smart phone.

Et là je suis tombé sur cette discussion.



Action :



Et donc j'ai commandé, pour 20€ FDP compris, un adaptateur Bluetooth <-> RS232 donné par Nem0.

Sur le papier tout y est même l'alim du module à travers la raquette.



Il y à juste 4 soudures à faire GRN, Vcc (5 à24v), Rx et Tx.

J'attends la livraison d'ici 2 semaines.

Je vous tiens au courant !



Réaction :



Comment relever cette discussion ? je sais que ça en intéresse + d'un. Du moins tous ceux qui galères avec stellarium et une monture en AZT.



Cdlt
