Piloter sa Monture en Wifi pour moins de 10€

thecrashteam · 10 juillet 2017

ça m'intéresse aussi

ST78114 · 25 juillet 2017

Hello

Ben ça ne fonctionne pas:(

LA connexion Bluetooth au smart phone est OK.

Lorsque je veux connecter le telescope dans Skysafari ça ne fontionne pas.

Skysafari dit qu'il est bien connecté au device mais qu'il ne peut pas établir la com avec le télescope:mad:

J'ai fait des essais en croisant RX et TX rien n'y fait.

C'est bien dommage :rolleyes:

macfly51 · 25 juillet 2017

Pourquoi ne pas avoir opté pour le module wifi ?

J'ai l'impression que le BT est un poil plus capricieux :confused:

ST78114 · 26 juillet 2017

Pourquoi ne pas avoir opté pour le module wifi ?
J'ai l'impression que le BT est un poil plus capricieux

Hello

Je sais maitenant d'où vient le problème:rolleyes:

Le module Bluetooth a des sortie RS232 en niveau TTL (5 volts) alors qu'une RS232 classique c'est du +12V -12V.

Donc ça fontionne sur des NEQ5/6 mais pas sur les celestron CG5 et skywatcher AZT qui sont comme par hasard mes 2 montures:cry:

Je vais donc partir sur du Wifi c'est plus souple car le module Wifi est configurable soit comme serveur (connexion smart phone) soit comme client (connexion PC à travers le réseau de la maison).

Donc 2 utilisations possibles :

-1- scope dans le jardin connexion au Wifi de la maison le module est alors en mode client

-2- dans la nature en plein champs le module est en mode serveur Wifi pour y connecter la tablette ou le smartphone

Je pense que je vais partir sur ce modèle où tout est intégré et la plage d'alim 5~18 Volts permet de relier le module directement au Power tank (batterie) :

https://www.amazon.fr/dp/B01MSSHMT4/ref=wl_it_dp_o_pC_nS_ttl?_encoding=UTF8&colid=23A5B5PPWV88&coliid=I27V00NX4LXNHR

De plus il y à un boitier propre en métal et une prise RS232 où on peut directement connecter le cable fourni avec la monture.

A 40€ le bout sur le papier ça tient la route;)

J'ai posé des questions au vendeur et je suis en attente de réponses.

Je tiens au courant

Cdlt

Saint-Jey · 26 juillet 2017

Hello

Je sais maitenant d'où vient le problème:rolleyes:

Le module Bluetooth a des sortie RS232 en niveau TTL (5 volts) alors qu'une RS232 classique c'est du +12V -12V.

Donc ça fontionne sur des NEQ5/6 mais pas sur les celestron CG5 et skywatcher AZT qui sont comme par hasard mes 2 montures:cry:

Je vais donc partir sur du Wifi c'est plus souple car le module Wifi est configurable soit comme serveur (connexion smart phone) soit comme client (connexion PC à travers le réseau de la maison).

Donc 2 utilisations possibles :

-1- scope dans le jardin connexion au Wifi de la maison le module est alors en mode client

-2- dans la nature en plein champs le module est en mode serveur Wifi pour y connecter la tablette ou le smartphone

Je pense que je vais partir sur ce modèle où tout est intégré et la plage d'alim 5~18 Volts permet de relier le module directement au Power tank (batterie) :

https://www.amazon.fr/dp/B01MSSHMT4/ref=wl_it_dp_o_pC_nS_ttl?_encoding=UTF8&colid=23A5B5PPWV88&coliid=I27V00NX4LXNHR

De plus il y à un boitier propre en métal et une prise RS232 où on peut directement connecter le cable fourni avec la monture.

A 40€ le bout sur le papier ça tient la route;)

J'ai posé des questions au vendeur et je suis en attente de réponses.

Je tiens au courant

Cdlt

je suis également intéressé par ton retour sur la faisabilité !

Si je lis bien, il suffirait de brancher le cable RS232 de la monture (une celestron AVX pour ma part) et d'alimenter le module ? C'est tout ?

ST78114 · 26 juillet 2017

je suis également intéressé par ton retour sur la faisabilité !
Si je lis bien, il suffirait de brancher le cable RS232 de la monture (une celestron AVX pour ma part) et d'alimenter le module ? C'est tout ?

Ben oui !

Du moins c'est ce que j'en ai compris.

Entre temps j'ai reçu, de la part du vendeur, les réponses à mes questions :

-1- une antenne gain 3db est bien fournie avec le module.

-2- Le module est configurable soit comme serveur Wifi (connexion smartphone), soit comme client connexion à la maison à travers sa Box (stellarium etc... dans le canapé avec le scope dans le jardin)

J'ai fait le pas ; le module est commandé livraison entre le 15 et le 25 aout (c'est un truc qui vient à pied par la chine)

Je tiens au courant

Cdlt

Saint-Jey · 26 juillet 2017

Ben oui !
Du moins c'est ce que j'en ai compris.

Entre temps j'ai reçu, de la part du vendeur, les réponses à mes questions :

-1- une antenne gain 3db est bien fournie avec le module.

-2- Le module est configurable soit comme serveur Wifi (connexion smartphone), soit comme client connexion à la maison à travers sa Box (stellarium etc... dans le canapé avec le scope dans le jardin)

J'ai fait le pas ; le module est commandé livraison entre le 15 et le 25 aout (c'est un truc qui vient à pied par la chine)

Je tiens au courant

Cdlt

super !

si ça marche, je m'y mets à mon retour de vacances

ST78114 · 9 août 2017

super !
si ça marche, je m'y mets à mon retour de vacances

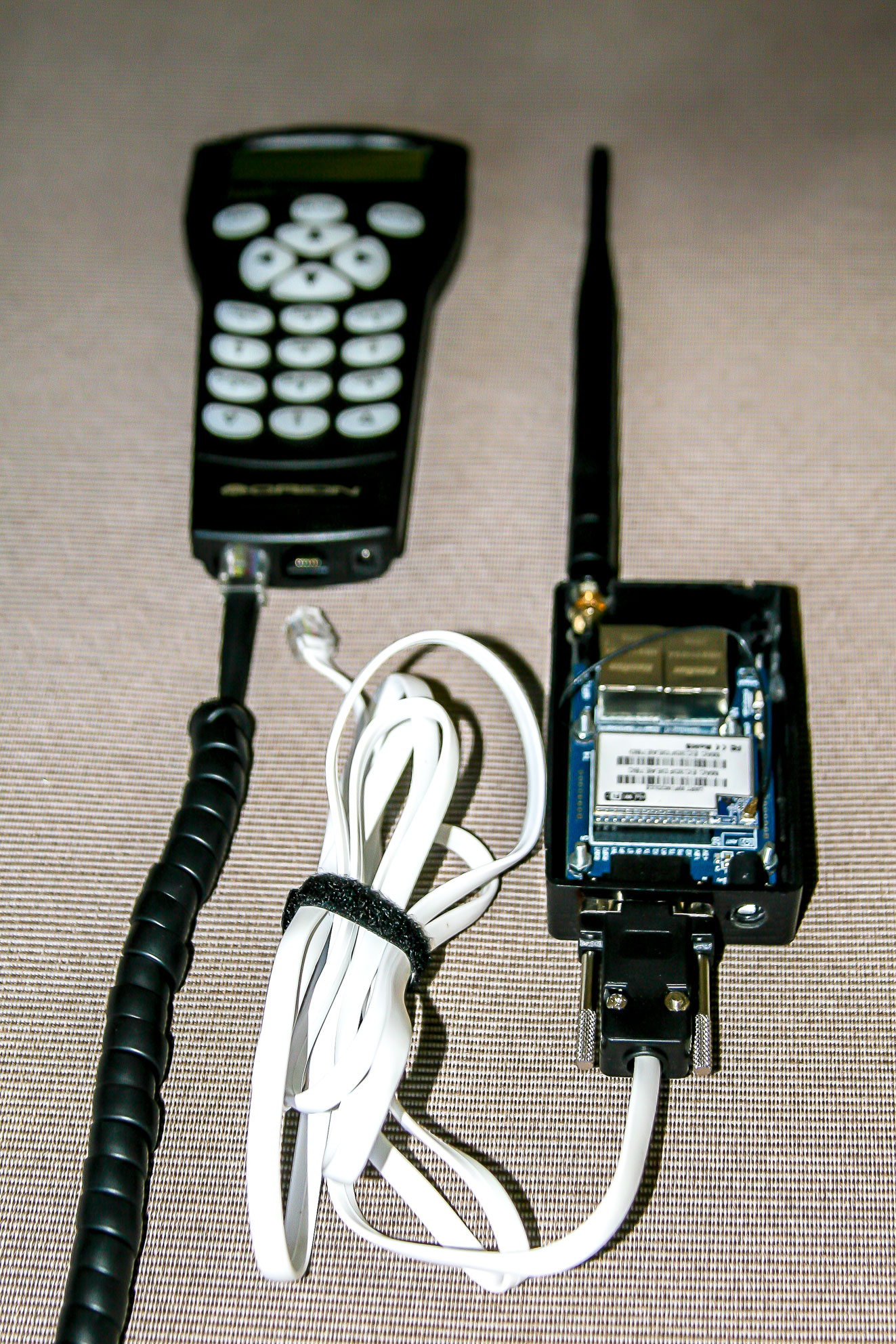

J'ai fait l'investissement de ce bignou :

https://www.amazon.fr/dp/B01MSSHMT4/ref=wl_it_dp_o_pC_nS_ttl?_encoding=UTF8&colid=23A5B5PPWV88&coliid=I27V00NX4LXNHR

Ça fonctionne :vague:

Nickel !! le câble fourni avec la raquette se connecte directement sur la prise RS232 du module.

Le réseau est 10.10.100.xxx.

L'adresse IP du serveur est 10.10.100.254 et le port 8899.

J'ai utilisé la chose en mode serveur avec les réglages d'usine par défaut.

Voici les différentes étapes :

-1- Brancher le module avec l'adaptateur secteur fourni.

-2- Connecter son ordi ou son smart phone sur le même réseau que le serveur (le module) ; le nom du réseau Wifi (SSID) est DTU-H100_xxx

-3- Se connecter au serveur en utilisant un WEB client (firefox etc..) avec comme URL http://10.10.100.254.

-4- Login et mots de passe sont "admin"

-5- une fois sur la page WEB de configuration du module il faut modifier les paramètres de la RS232 en mettant 9600 Bd, 8 bits de data, 1 stop bit, pas de parité, pas de contrôle de flux, désactiver la RS485, et activer la RFC 2117.

-6- sur la tablette ou le smart phone se connecter sur le réseau du serveur.

-7- lancer l'application Skysafari ; aller dans les "setting/Telescope" pour :

- indiquer son type de monture

- indiquer une connexion au scope par Wifi

- Entrer l'adresse IP du serveur (10.10.100.254)

- Entrer le n° de port (8899)

-8- Connecter la RS232 entre le module et la raquette ; avec le cable fourni avec la raquette.

-9- Mettre la monture sous tension et faire le setting de la raquette (date, heure etc..)

-10- lancer la connexion au scope dans Skysafari

Et c'est tout

Donc dans le salon ça fonctionne super bien la monture bouge bien en fonction de ce qui est pointé dans Skysafari.

Mais comme toujours, lorsque j’achète un accessoire astro, LE TEMPS EST POURRI :mad:

Donc les essais dans la vraie vie sont à venir.

Conclusion : à 40€ le bout il n'y a pas à hésiter

PS : Je ne suis pas arrivé à faire fonctionner avec Stellarium ; je pense qu'il faut passer par un driver RS232 virtuel car en direct avec l'adresse IP et le n° de port configurés dans Stellarium ça plante Stellarium l'écran devient tout noir et la monture ne bouge pas d'un pet.

Si qq connait un driver virtuel de RS232 je suis preneur:cool:

Cdlt

Jaguar24 · 14 août 2017

Hello,

Très intéressant, mais quel raccordement possible sur une Celestron CGX?

manu33 · 14 août 2017

J'ai fait l'investissement de ce bignou :
https://www.amazon.fr/dp/B01MSSHMT4/ref=wl_it_dp_o_pC_nS_ttl?_encoding=UTF8&colid=23A5B5PPWV88&coliid=I27V00NX4LXNHR

Ça fonctionne

Nickel !! le câble fourni avec la raquette se connecte directement sur la prise RS232 du module.

Le réseau est 10.10.100.xxx.

L'adresse IP du serveur est 10.10.100.254 et le port 8899.

J'ai utilisé la chose en mode serveur avec les réglages d'usine par défaut.

Voici les différentes étapes :

-1- Brancher le module avec l'adaptateur secteur fourni.

-2- Connecter son ordi ou son smart phone sur le même réseau que le serveur (le module) ; le nom du réseau Wifi (SSID) est DTU-H100_xxx

-3- Se connecter au serveur en utilisant un WEB client (firefox etc..) avec comme URL http://10.10.100.254.

-4- Login et mots de passe sont "admin"

-5- une fois sur la page WEB de configuration du module il faut modifier les paramètres de la RS232 en mettant 9600 Bd, 8 bits de data, 1 stop bit, pas de parité, pas de contrôle de flux, désactiver la RS485, et activer la RFC 2117.

-6- sur la tablette ou le smart phone se connecter sur le réseau du serveur.

-7- lancer l'application Skysafari ; aller dans les "setting/Telescope" pour :

- indiquer son type de monture

- indiquer une connexion au scope par Wifi

- Entrer l'adresse IP du serveur (10.10.100.254)

- Entrer le n° de port (8899)

-8- Connecter la RS232 entre le module et la raquette ; avec le cable fourni avec la raquette.

-9- Mettre la monture sous tension et faire le setting de la raquette (date, heure etc..)

-10- lancer la connexion au scope dans Skysafari

Et c'est tout

Donc dans le salon ça fonctionne super bien la monture bouge bien en fonction de ce qui est pointé dans Skysafari.

Mais comme toujours, lorsque j’achète un accessoire astro, LE TEMPS EST POURRI

Donc les essais dans la vraie vie sont à venir.

Conclusion : à 40€ le bout il n'y a pas à hésiter

PS : Je ne suis pas arrivé à faire fonctionner avec Stellarium ; je pense qu'il faut passer par un driver RS232 virtuel car en direct avec l'adresse IP et le n° de port configurés dans Stellarium ça plante Stellarium l'écran devient tout noir et la monture ne bouge pas d'un pet.

Si qq connait un driver virtuel de RS232 je suis preneur:cool:

Cdlt

Salut salut, pour stellarium, il faut passer par l'application : stellarium scope. Qui fonctionne très bien et régulièrement mise à jour.

Manu

zombuy · 16 août 2017

Edit

Modifié 21 août 2017 par zombuy

geles35 · 21 avril 2018

Bonjour à tous,

j'ai également commandé cette carte wifi. je posséde un celestron 6SE avec raquette nexstar+.

Le cablage rj11 nécessite t'il également une modif?

Si l'un d'entre vous utilise le même matos avec cette carte, je suis preneur de son expérience...

Merci et bon we

cdtl

geles35 · 27 avril 2018


Bonsoir,

les 2 schémas que vous indiquez, devraient être identique non ?

Cordialement

Florent37 · 1 juin 2018

Hello World,

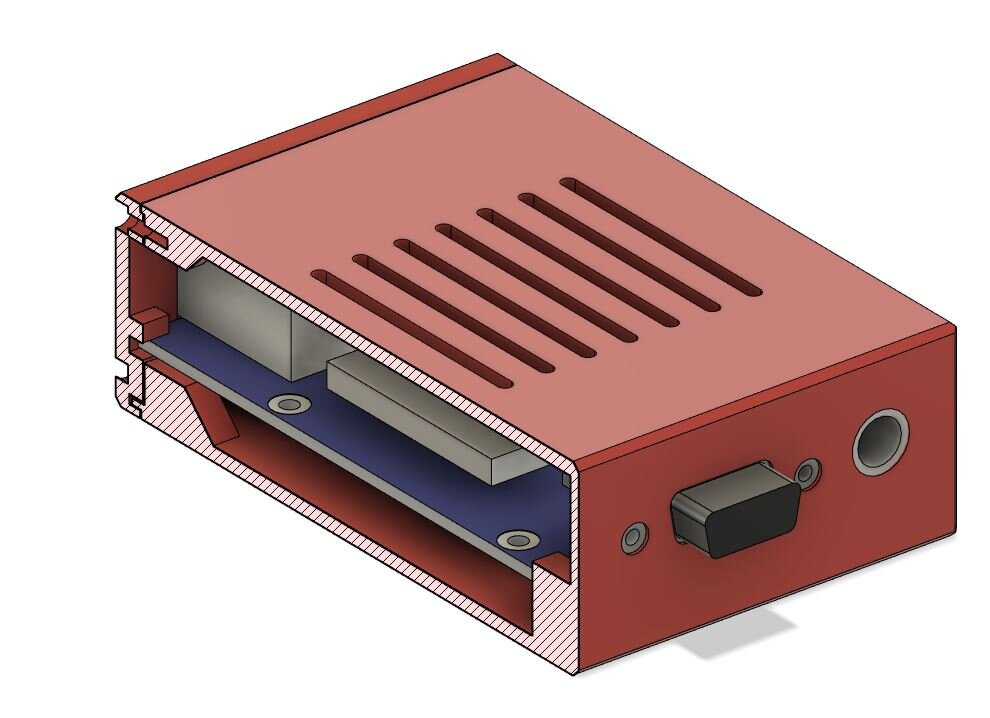

je viens d'achever un boitier BT pour piloter mon Skywatcher flextube, inspiré de:

https://www.thingiverse.com/thing:1874167

(du même auteur en Wifi => https://www.thingiverse.com/thing:2820867)

Je n'avais pas vu le sujet sur webastro avant, ni l'idée de le faire en Wifi

.... bref ça marche pour moi; en bluetooth en tout cas (module HC05).

Comme vu par Geles35, il est vrai qu'au premier abord la notice Skywatcher n'est pas clair avec ses schémas.

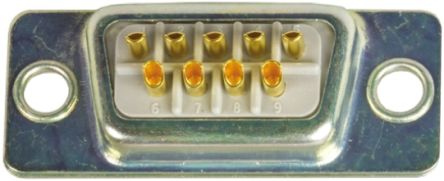

Le câblage que j'ai effectué:

RJ12.........................DB9

1_nc

2_.............................3

3_GND.....................5

4_nc

5_.............................2

6_+12v

Ensuite une fois couplé, j'ai dû choisir le n°port COM sortant, nommé "spp dev" (et non l'autre qui est entrant) dans les paramètres avancés bluetooth (ah oui j'suis sous win10 au fait) pour que stellarium ou C2A pilotent le télescope (C2A via ascom).

Je n'ai pas encore essayé sur le terrain...

+

dranilc450 · 10 juin 2018

Bonjour à tous.

Après plusieurs mois d'inactivité, je découvre ce nouveau site. Dans mes recherches, je vois ce post dédié à la commande d'une monture par wifi. J'avais cette idée en tête depuis un moment, mais pas les bases pour pouvoir la réaliser. Merci Sarqua.

Je me suis lancer dans l'aventure, mais j'ai un doute sur le brochage du cable. Voici un schéma du montage pour ma monture Atlas. Est il correcte.

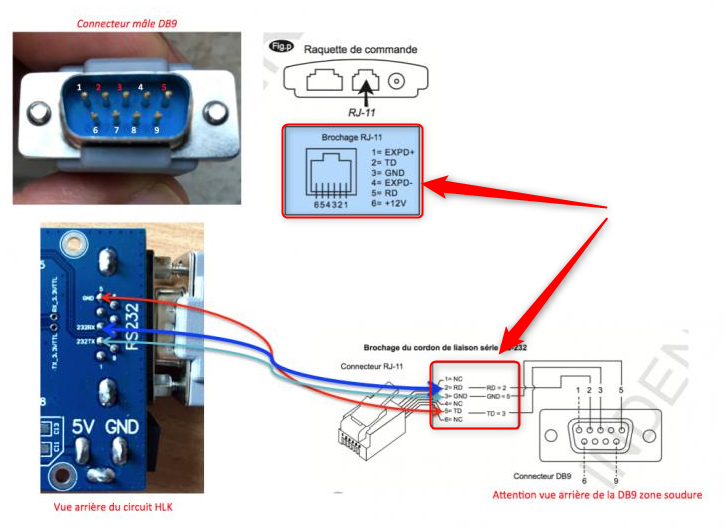

brochage wifi atlas.tif

Autre question.J'ai suivi le tuto pour paramétrer le HLK-RM04. Comment savoir si le paramétrage a été réalisé, une page s'ouvre t elle pour confirmer?

Christian.

Modifié 10 juin 2018 par dranilc450
orthographe

sarqua · 19 juin 2018

B

Le 10/06/2018 à 12:23, dranilc450 a dit :

Bonjour à tous.

Après plusieurs mois d'inactivité, je découvre ce nouveau site. Dans mes recherches, je vois ce post dédié à la commande d'une monture par wifi. J'avais cette idée en tête depuis un moment, mais pas les bases pour pouvoir la réaliser. Merci Sarqua.

Je me suis lancer dans l'aventure, mais j'ai un doute sur le brochage du cable. Voici un schéma du montage pour ma monture Atlas. Est il correcte.

brochage wifi atlas.tif

Autre question.J'ai suivi le tuto pour paramétrer le HLK-RM04. Comment savoir si le paramétrage a été réalisé, une page s'ouvre t elle pour confirmer?

Christian.

Bonjour dranilc450,

désolé pour la réponse tardive, il faut dire que cela fait un moment que je n'ai pas accéder à mes messages (travaux maison oblige), pour ce qui est du branchement de la monture Atlas c'est exactement la même chose que sur le skywatcher EQ6. Sur ton schéma il semblerait que la prise DB9 soit inversé (vue opposé aux soudures), sur mon tuto la vue est donnée coté soudure donc attention aux points 2 et 5. Sur la photo ci-jointe on voit parfaitement ou se situent les points (généralement identifiés).

Pour ce qui est de la connexion wifi il faudra accéder via un navigateur web au paramétrage du module, si la configuration est ok tu dois théoriquement pouvoir "voir" ton module via ta tablette sur le réseau wifi. 2 solutions , soit se mettre en mode had-oc ( connexion wifi direct entre le module et ta tablette) ou passer par une connexion sur ton réseau wifi.

Voila n'hésite pas à m'envoyer des photos de ton montage, c'est plus simple et en plus pour moi le post date un peu il faut que je me replonge dans le thème.

sarqua · 19 juin 2018

Pour relancer le sujet je vais refaire un copier coller sachant que le module coûte aujourd'hui moins de 10€, ce sera le même titre mais en changeant le 20€ par 10€.

https://www.ebay.fr/itm/HLK-RM04-UART-vers-WIFI-Port-Serie-Module-de-Base-dEssai-de-module-de-/352304713110?utm_medium=cpc&utm_source=twenga&utm_campaign=twenga&utm_param=eyJlcyI6MCwicyI6NTMyMjk2NywiY2kiOiIwMWYxZmZiMTYwZDk2OGViYzYyYWIwMWZlNjAwODU1ZiIsImkiOiI4NzA2ODYxMTk4OTQxMTgxMjYxIiwidHMiOjE1MjkzOTMyMDksInYiOjMsInNvIjoxNTAwLCJjIjoxMTg2NTV9&rmvSB=true

Cela convient-t-il ?

Merci de vos soutiens

Modifié 19 juin 2018 par sarqua

dranilc450 · 19 juin 2018

Merci Sarqua Pour ta réponse.

J'ai eu quelques problèmes pour paramétrer le module. J'avais mis un cryptage et visiblement cela ne lui a pas plu. J'ai du faire un reset total Maintenant, tout fonctionne bien. Effectivement, sur le schéma, la vue de la prise db9 est côté opposé aux soudures.

J'ai fait des essais avec SkySafari, un vrai plaisir.

sarqua · 20 juin 2018

Cool je suis content pour toi !

c'est génial comme systéme B

Le 10/06/2018 à 12:23, dranilc450 a dit :

Bonjour à tous.

Après plusieurs mois d'inactivité, je découvre ce nouveau site. Dans mes recherches, je vois ce post dédié à la commande d'une monture par wifi. J'avais cette idée en tête depuis un moment, mais pas les bases pour pouvoir la réaliser. Merci Sarqua.

Je me suis lancer dans l'aventure, mais j'ai un doute sur le brochage du cable. Voici un schéma du montage pour ma monture Atlas. Est il correcte.

brochage wifi atlas.tif

Autre question.J'ai suivi le tuto pour paramétrer le HLK-RM04. Comment savoir si le paramétrage a été réalisé, une page s'ouvre t elle pour confirmer?

Christian.

Bonjour dranilc450,

désolé pour la réponse tardive, il faut dire que cela fait un moment que je n'ai pas accéder à mes messages (travaux maison oblige), pour ce qui est du branchement de la monture Atlas c'est exactement la même chose que sur le skywatcher EQ6. Sur ton schéma il semblerait que la prise DB9 soit inversé (vue opposé aux soudures), sur mon tuto la vue est donnée coté soudure

Zoroaster · 6 septembre 2018

Bonjour Sarqua,

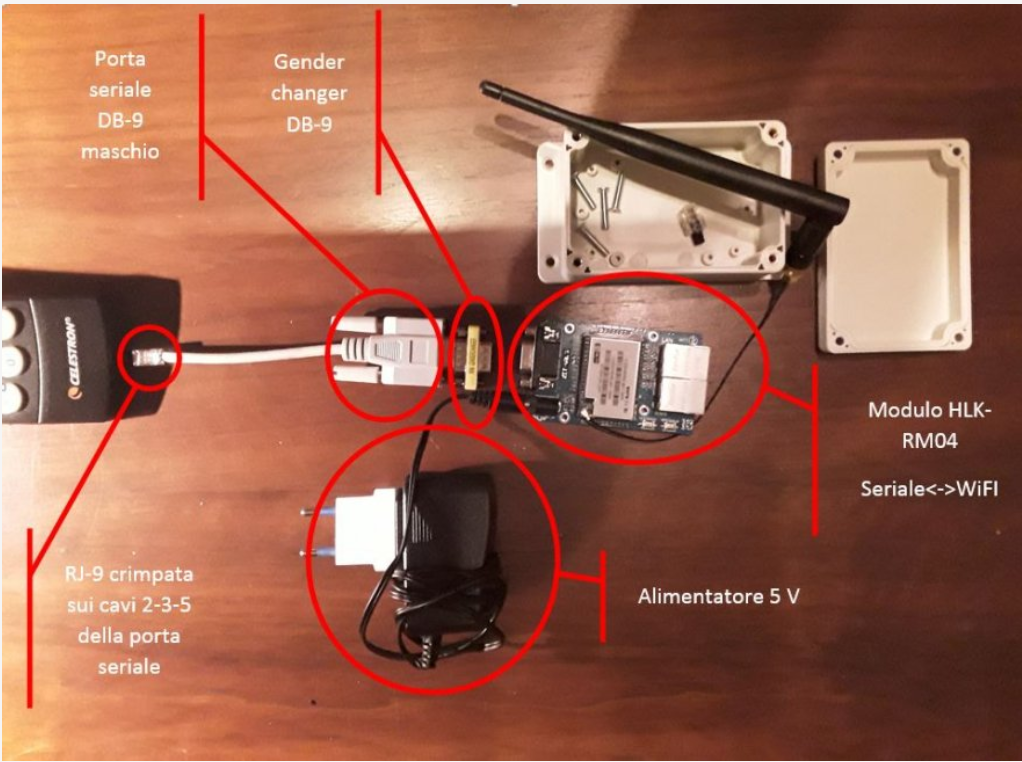

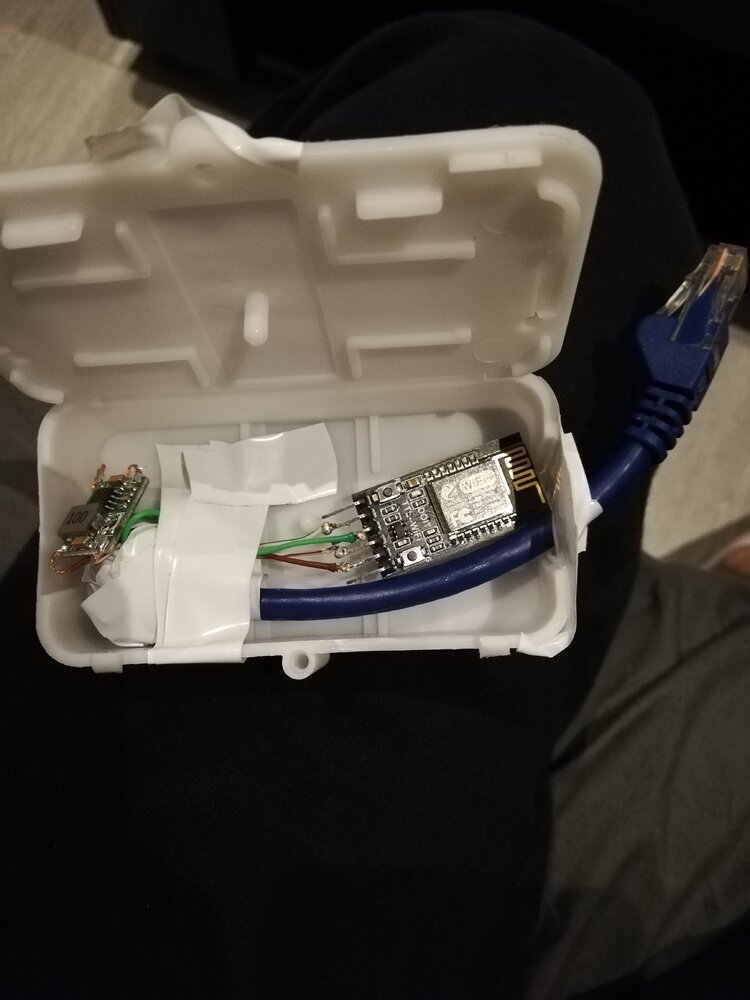

J'avais réalisé en autonomie un machin pareil avec le HLK-RM04, mais je m'étais planté sur le parametrage WiFi, du coup j'ai trouvé ton post que m'a bien dépanné! Tout marche nickel avec Skysafari, avec un gain de temps et de facilité de gestion du GoTo ... Merci beaucoup! Voici le résultat.

Zoroaster

Modifié 6 septembre 2018 par Zoroaster

sarqua · 19 septembre 2018

Parfait

Kev2018 · 7 octobre 2018

Bonjour a tous,

Je suis un nouveau venu dans le monde de l'astronomie, (ne m'en veuillez pas de poser des fois des questions deja evoquées)

je viens de parcourir le sujet avec beaucoup d'attentions, et je suis tres interessé par la chose... mais je me pose 1.000 questions...

est il possible de fabriquer un câble direct rs 232 -> Rj11 qui va directement de la HLK - RM004 à la raquette, et si oui qqun aurait il le code câblage (meme un shema fait main 😋 ) surtout au niveau de la RJ11 ?

autre question : est il possible de commander la monture a partir de stellarium sur tablette ? (j'ai une Heq5) sinon quelle appli est la meilleur pour faire cela en wifi ?

derniere question : comment resoudre le probleme de l'alimentation de la HLK quand on est en vadrouille ?

ce serait super !

Merci a tous d'avance pour vos reponses,

macfly51 · 7 octobre 2018

Il y a 1 heure, Kev2018 a dit :

autre question : est il possible de commander la monture a partir de stellarium sur tablette ? (j'ai une Heq5) sinon quelle appli est la meilleur pour faire cela en wifi ?

ça fonctionne très bien avec SkySafari qui fait l'unanimité que tu peux acheter pour quelques €€€ (en version PLUS au minimum)

Citation

Il y a 1 heure, Kev2018 a dit :

derniere question : comment resoudre le probleme de l'alimentation de la HLK quand on est en vadrouille ?

Tu peux trouver des petites platines qui passent le 12v en 5v pour 1€ sur Aliexpress

Kev2018 · 8 octobre 2018

Il y a 20 heures, macfly51 a dit :

Tu peux trouver des petites platines qui passent le 12v en 5v pour 1€ sur Aliexpres

Merci pour tes réponses.

exact. Du coup j ai commandé chez Ali ca : https://fr.aliexpress.com/item/1PC-DC-DC-Converter-Module-12V-To-5V-USB-Output-Power-Adapter-New/32693375627.html?spm=a2g0s.9042311.0.0.40696c37pYRGBG

et ca : https://fr.aliexpress.com/item/USB-Port-to-2-0-0-6mm-2-5-0-7mm-3-5-1-35mm-4/32825381120.html?spm=a2g0s.9042311.0.0.40696c37pYRGBG

pour 3.5 eur le tout, pourquoi se priver ! 😍

je reviendrais par ici (le temps de les recevoir - soit ... plusieurs jours) pour dire si ca marche ...

En attendant, une idée de cablage direct de la HLK a la raquette ?? (sans passer par des rs232 croisés en 2 et 3 ? car moi et les soudures...)

Merci bien

geles35 · 2 mars 2019

Bonjour,

quel est votre retour svp pour ce convertisseur? cela fonctionne t il correctement ?

Merci

Cdtl

macfly51 · 2 mars 2019

Salut,

Ces petites bêtes fonctionnent très bien tkt

Je les achète par 5

sarqua · 3 mars 2019

Bonjour,

J'utilise désormais les batteries portables qui sont vendu en ligne pour recharger les smartphones, l'avantage c'est que les prix sont relativement correctes, en plus elles sont souvent avec plusieurs USB. Je me suis équipé récemment d'une ASIAIR de chez ZWO (Raspberry Pi) et je l'alimente avec ce genre de batterie.

geles35 · 6 mars 2019

Bonjour,

tout est câblé….et NOK NOK

je pose la question: est-ce compatible avec un nexstar 6SE ? Quelqu'un a t il réussi à paramétrer et faire fonctionner Skysafari 6+ avec un celestron?

Merci pour vos réponse

Cdtl

sarqua · 8 mars 2019

Le 06/09/2018 à 18:06, Zoroaster a dit :

Salut Geles35,

Apparement "Zoroaster" y arrive sans souci.

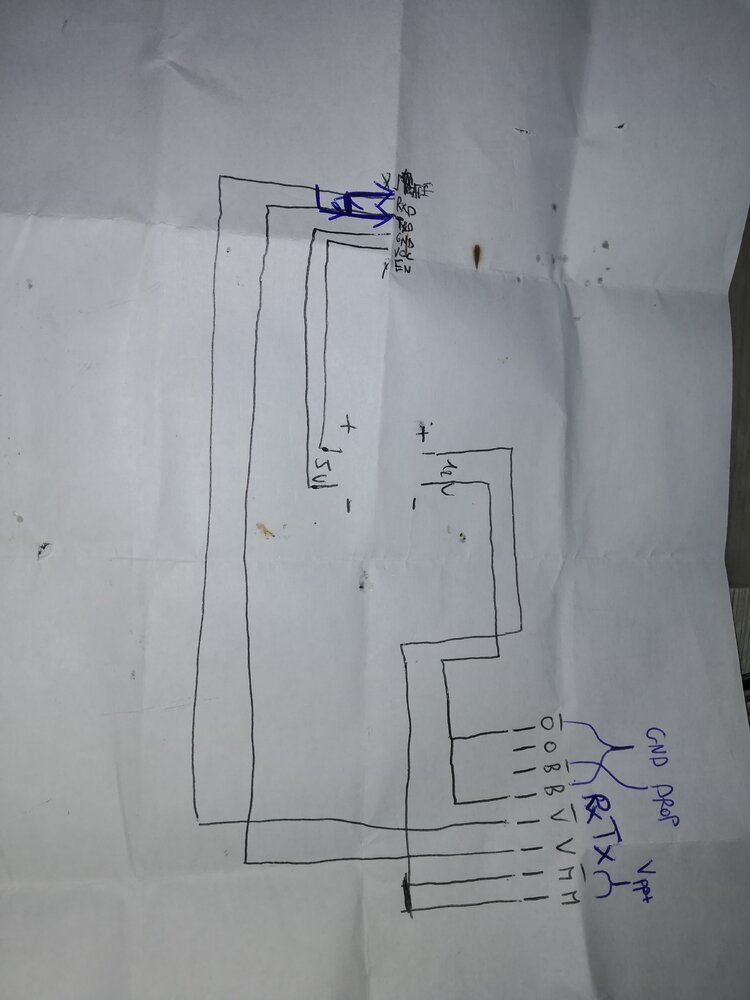

Je te mets en lien une configuration des cablage qui devrait fonctionner .

http://www.skysafariastronomy.com/products/skyfi/serial.html

Le 06/09/2018 à 18:06, Zoroaster a dit :

Bonjour Sarqua,

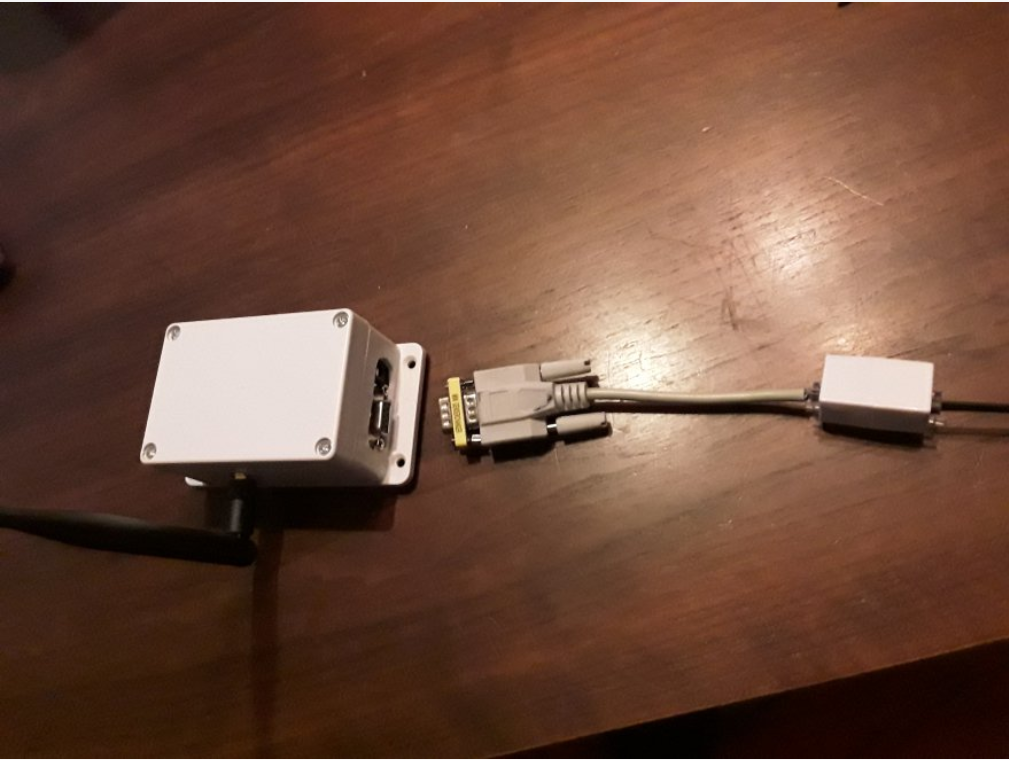

J'avais réalisé en autonomie un machin pareil avec le HLK-RM04, mais je m'étais planté sur le parametrage WiFi, du coup j'ai trouvé ton post que m'a bien dépanné! Tout marche nickel avec Skysafari, avec un gain de temps et de facilité de gestion du GoTo ... Merci beaucoup! Voici le résultat.

Zoroaster

geles35 · 9 mars 2019

Bonjour,

je n'arrive pas à connecter skysafari 6+ avec le module hlk rm04, quelqu'un aurait une idée svp ? Merci

(j'arrive à me connecter dessus pour parmétrer le module mais lorsque je lance l appli skysafri6+ et connect, fail….)

merci par avance

Connexion

Piloter sa Monture en Wifi pour moins de 10€

Messages recommandés

Les pipelettes du sujet

Les pipelettes du sujet

Messages populaires (du sujet)

sarqua

kelvin

Zoroaster

Images postées dans ce sujet

Rejoignez la conversation !

En ligne récemment 0 membre est en ligne

Annonces

Aider Webastro

Information importante
