Moteur de mise au point avec Arduino

[maxou9914]

Bonjour à tous,



Donc après plusieurs soirées gâchées par une MAP



Je me suis décidé à motoriser ma MAP



Objectifs:



-Contrôle depuis un PC

-Contrôle par une commande manuelle



J'ai donc du me procurer:



-un carte Arduino MEGA : 17€ lien



-Une carte de contrôle de moteur pas à pas L293D/ Motor Drive : 10 € lien



-Un moteur pas à pas : 20.94 € Lien



Pour la partie Arduino,je suis partie du code de DrThrax pour la partie transmition des information et l'ajoue de la possiblité d'une commande manuelle.

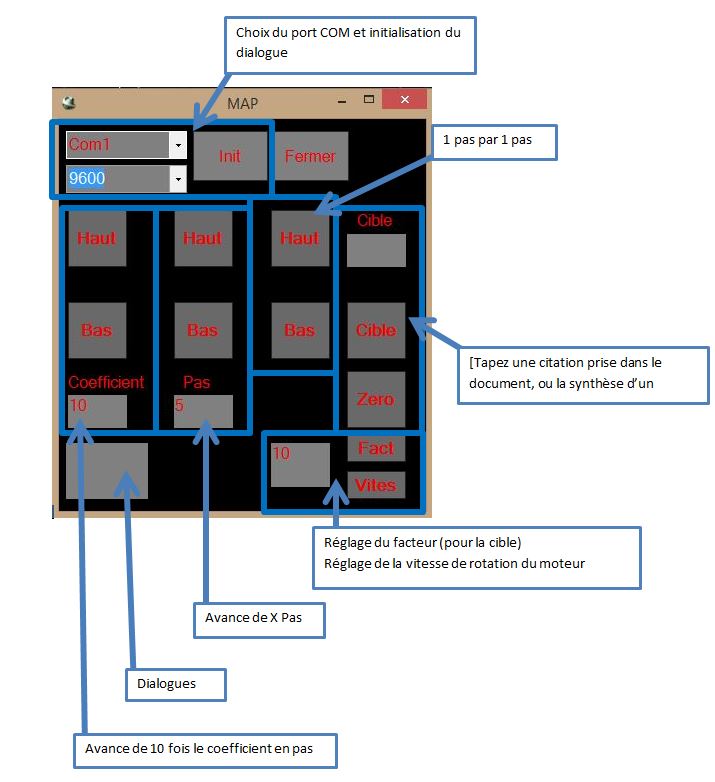

Pour la partie contrôle par ordinateur en VB 2010:







Branchement de la carte, du moteur et principe du contrôle manuel



En cour



Réalisation de la platine de raccord PO <-> Moteur



Prochainement



Lien pour le package complet : ICI



Et surtout merci DrThrax car je n'est pas réussi à utiliser le code compatible Ascom. ( SGL focuser )

Modifié 13 mai 2015 par maxou9914

[Raphael_OD]

SGL focuser ?

nano+ezdriver

[maxou9914]

Oui, en effet je n'arrive pas à utiliser SGL focuser avec ma carte L293D, il est optimisé pour une carte EasyDriver.

[maire]

TRès intéressant et tentant d'essayer...

[Leimury]

Bonjour,



Je trouve qu'il manque une equation différentielle et un peu de thermo à ton interface

Pour la partie contrôle par ordinateur en VB 2010:







Tu es sûr ?



Vraiment sûr pour l'interface et tous ces contrôles ?



La MAP c'est juste rentrer ou sortir non ?



Tu ne voudrais pas simplifier un peu ?

Modifié 13 mai 2015 par Leimury

[Maxime001]

Salut,



un pot de mon club m'à fait un programme et un contrôle de la mise au point via arduino;



quelques explications ici : http://night-pixel.fr/mise-au-point-automatisee-via-arduino/



(tu peux télécharger le logiciel tout fait en bas de page)



@+

[maxou9914]

Bonsoir Leimury,



il est vrai que n'ayant pas encore utilisé sur le terrain le programme je n'est peut être pas pensé la chose dans le bon sens.

Je voudrais faire un "slider" pour sélectionner la vitesse mais je ne sais pas encore comment faire.



j'ai jeté un œil sur le lien, je reste dans un premier temps sur ma config plus "simple".





Bonne soirée

[Greg34]

Salut maxou9914,



J'ai eu aussi l'idée de jouer avec l'arduino pour la MAP.

Perso, je compte utiliser un simple moteur 5v pour:

-être commandé par 2 relais pour l'inversion de la polarité.

-ajouter un potard numérique (commandé par le duino) pour régler la vitesse du moteur.



Pour la gestion du moteur, un simple programme qui envoie les infos via le port com usb/arduino.



Déjà fait avec le nikon pour prendre des tofs à intervalles régulières sans être devant la monture.



Pour ce qui est de ton slider, tu dois pouvoir (vu que c'est du vb) l'associer à un event 'onchange' et envoyer par le biais de celui-ci tes infos au port com du duino.

[armelk]

Bonjour,



j'ai testé 2 solutions :



La version avec un EasyDriver V4.4, version simplifié



La version avec un DRV825 version avec écran pour avoir des infos en direct + Double pilotage



J ai fait 3 montages :

SW 254/1200

Kepler 80/400

C9.25 avec crayford William Optic



Amicalement



Armel
