Remplacer les prises allume-cigare

[macfly51]

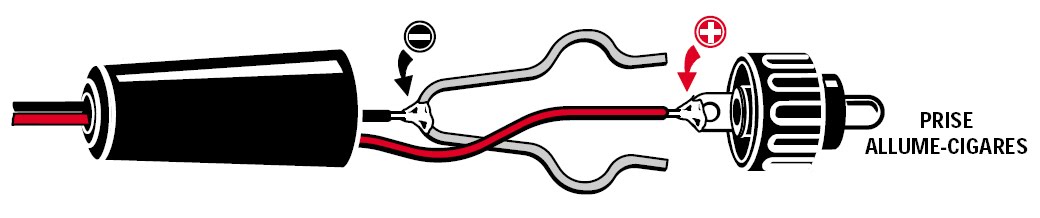

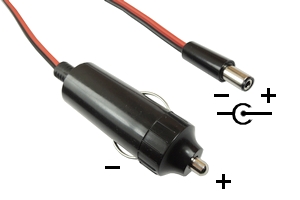

où se trouve le +, le - et la masse sur une prise allume cigare ?



Si simple with Google









...

[-Amenophis-]

J'avais trouvé des schémas peu clair pour un néophyte comme moi.

Mais là c'est super clair merci.



Donc, avec des prise XLR, suis-je obligé de bidouiller la masse au niveau de la powerbase ?

[nixospeed]

En partant de ton Alim, tu soude (ou tu vis) un cable de masse avec celui de la base, puis tu soude l'autre extrémité à la pin 1 du XLR.



De cette facon, tu seras directement que quand tu changera de connecteur par un XLR, le 1 seras toujour la masse. Tu aura plus qu'à faire les mêmes opérations avec ta CDD, monture et autre......

[-Amenophis-]

ok merci



J'avais juste un doute car l'alim il y a une masse et quand je ferais mes connecteurs XLR pour la monture ou CCD je n'ai pas de masse.

Donc c'était un peu flou pour moi

[-Amenophis-]

Pour le câble, du 3 fils 2.5mm² doit être suffisant :





Selon :



Modifié 8 juin 2015 par -Amenophis-

[nixospeed]

oui même du 1mm² c'est cool. Dit toi bien que tu fait passer 13.8 dedans hein. Et que du 1.5mm² prend du 220V et 10A.



De plus le 1.5mm² risque d'être assez dur a utiliser pour faire les pont comme le dessin que je t'ai envoyé.



Mais attention, renseigne toi bien, mais ta monture ainsi que ta CCD doit avoir une masse qu'il faudra brancher sur la pin 1 du connecteur.... Sans ce branchement, la masse ne seras pas raccordé.

[-Amenophis-]

je comprends pas.

Quand je branche mes accessoires actuellement avec les prises allume-cigare, il n'y a pas de masse.

Alors pourquoi sortir la masse pour faire mes connexions ?



Je pensais juste prendre les fils de l'alimentation 12v des appareils, les couper pour souder les prises XLR ....



La, il faut que j'ouvre ma CCD et ma monture pour faire sortir la masse ?

[nixospeed]

oui autant pour moi je me suis un peut emballer. J'étais resté sur du câblage évenementiel pur et dur....LOL.



En mettant un fusible par câblage adapté au besoin de l'appareilo tu seras protégé évidemment...

[-Amenophis-]

:D

Je t'en prie



Alors je vais faire mes branchements avec les prises XLR, du cable 1mm², et faire mes connexions juste avec le + et le -



En tout cas, merci pour vos messages et le temps accordé pour m'avoir expliqué certaines notions

[nixospeed]

pas de problème. Heureux de partager certaine connaissance dés que l'ont peux....

[JMDSomme]

En 12V la masse c'est le "moins", la masse ou terre ou fil de protection (vert) est utilisée en 220V pour la sécurité (au lieu de passer par toi pour rejoindre la terre le courant d'une éventuelle fuite ira de préférence vers la masse et oubliera de t'électrocuter), en 12V tu ne risques rien, il te faut juste des fusibles pour protéger ta source de courant d'un éventuel court circuit (câble coupé, appareil défectueux etc...). Le danger éventuel en 12V est l'incendie ou l'explosion de batterie mise en court circuit, c'est un danger réel mais facile à évacuer avec des fusibles posés au plus près de la dite batterie ou autre source 12V.

[-Amenophis-]

Merci beaucoup pour ton message également



Pour les fusibles, j'ai vu que le matériel était à 2A. Je pense prendre des fusibles 5A.

ENsuite il faut que je me renseigne pour les installers. Je sais pas du tout comment faire



Mon projet se concrétise et les pièces commander



Alimentation via mon powerbase modifié XLR qui alimentera :



- ma CCD

- ma monture

- mon variateur pour la résistance



Je vais réaliser un petit boitier sur la colonne en béton afin de mettre les connectiques XLR, USB (via SILEX), prise 220V (extérieur au powerbase) et voltmètre pour le 12V (je réfléchis encore si je dois mettre 3 voltmètre avant chaque appareil ou 1 seul suffira pour les 3)



Et Apporter internet grâce aux adaptateurs CPL de chez TP link au lieu d'utiliser une antenne 14Db

[-Amenophis-]

Donc, suite de mon post.



Je suis en train de modifier le boitier d'alimentation pour insérer la prise femelle (photo à venir).



Les fusibles seront des fusibles 3A (j'espère que c'est assez).

Descriptif ici





Dans les spécificités du matériel, il est indiqué 2A pour la CCD Atik One :

caractéristique ici



pour la monture je sais pas du tout mais il me semble avoir lu 2A. A confirmer donc svp

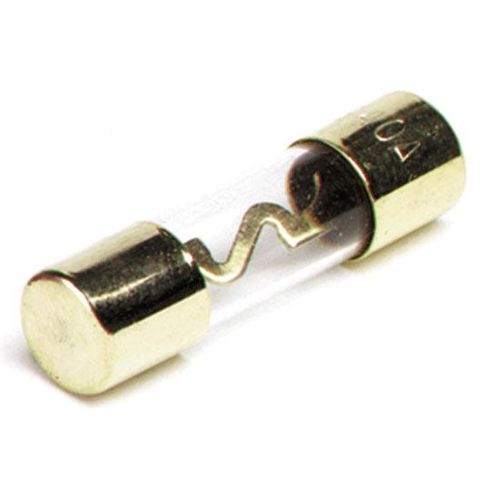

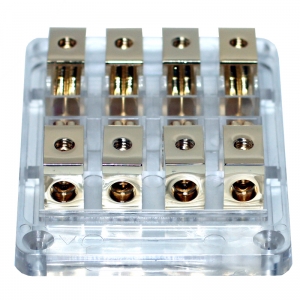

Ensuite, je vais installer les fusibles dans des portes fusibles comme celui-ci :

Cliquer ici



Modifié 16 juin 2015 par -Amenophis-

[teddelyon]

Salut,



3A me paraît peu, à confirmer par les spécialistes. En cas de gros appel de courant, tu risques de dépasser cette valeur (d'autant qu'il me semble avoir lu dans tes posts que ta cam consommait 2A et ta monture également 2A ce qui fait que tu es déjà au delà de la capacité du fusible - à moins que ce ne soit les ampérages préconisés et non les conso).



Je prendrais perso quelque chose de plus conséquent (genre 8 ou 10 A) mais à fusion rapide, de toute façon, en cas de court circuit, ça monte très très vite et si tu es au plus près de la batterie, pas de soucis ; je me rappelle avoir fais une install d'amplis dans une bagnole (et oui qu'est ce qu'on ne fait pas quand on est jeune ) et le fusible au plus près de la batterie était un truc monstrueux, l'inconvénient des petites tensions c'est qu'on monte vite en ampérage pour faire tourner du matos qui consomme un peu...



Attends d'autres avis bien sûr

[nixospeed]

pour ta monture, demonte ta prise allume cigare il y a un fusible dedans et tu seras quel fusible allouer pour elle déjà......

[-Amenophis-]

super astuce merci nixospeed



et merci teddelyon pour ta réponse

[nixospeed]

super astuce merci nixospeed



et merci teddelyon pour ta réponse



Bha de rien normal!!!! rétro-ingénierie oblige..... :cheesy:

[-Amenophis-]

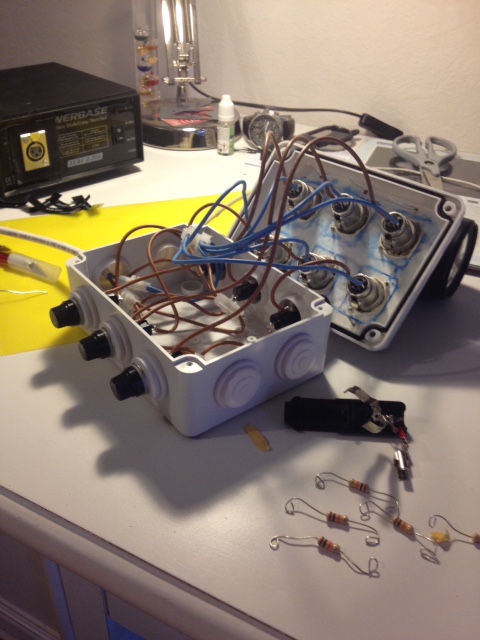

Bon j'ai commencé les modifications.

Quelle galère pour souder à l'étain sur les prises males !

L'étain forme des gouttes comme le mercure qui roule sur mes files et la partie à souder sur la prise mâle.....c'est un vrai casse-tête

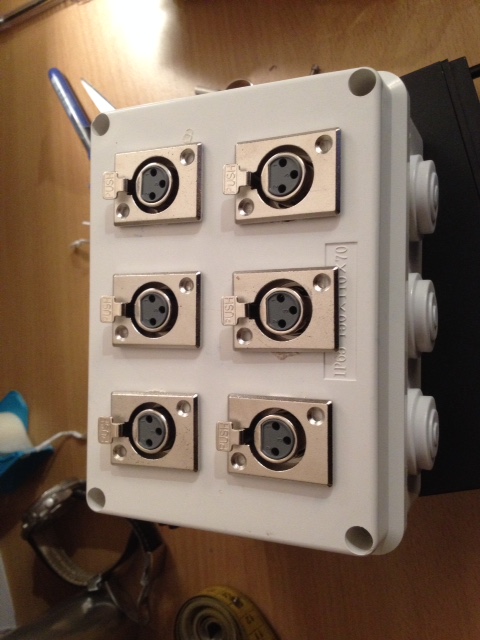

Mon petit boitier qui sera fixé sur ma colonne :



Modifié 22 juin 2015 par -Amenophis-

[teddelyon]

Salut,



Pour souder, d'abord je "prépare" mes pièces, je crois qu'on dit "étamer" c'est à dire que je dépose sur le fil une goutte d'étain en chauffant le fil puis pareil côté prise.



Ensuite je mets les 2 pièces en contact puis je chauffe toujours à côté des dépôts d'étain, une fois l'étain en fusion, je retire mon fer et après 1 ou 2 secondes c'est soudé.



Les premières étapes sont primordiales, pour mettre les pièces en contact correct, ne pas hésiter à utiliser de petites pinces articulées genre pinces croco, ça assure un bon contact, surtout on peut bien appuyer avec le fer et donc une bonne soudure.



Plus facile à dire qu'à faire surtout sur de petites pièces mais ça vient avec le temps, si la soudure fait une boule, ça finira par lâcher...

[nixospeed]

C'est bon ca.... Ce que tu peut faire si tu as encore des prises à souder, remplie le trou d'étain. Comme ca quand tu chauffe il est liquide et tu rentre le fil... Sinon tu va êter bien avec ca...

[Moot]

Il est important que les surfaces soient bien décapées, je fais un usage systématique de décapant pour soudure à l'étain, vendu en "gros" flacons pour la plomberie (80 mL pour ce que j'ai, c'est énorme en fait : j'ai le même depuis plus de vingt ans et j'en ai perdu la moitié en le renversant un jour...). Avec ça, la soudure mouille bien les surfaces. En revanche, il est préférable de nettoyer après la soudure, ce qui se fait en passant les parties soudées sous le robinet, au besoin en brossant avec du savon, ce qui élimine tout résidu acide susceptible de provoquer de l'oxydation par la suite. Je fais ça même pour des cartes électroniques, Bob Pease conseillait carrément de les faire passer au lave-vaisselle ! Il va de soi qu'on laisse sécher ensuite.

[yanbry]

Perso, j utilise des panneaux solaire pour recharger mes batteries, qui se trouvent branchés en permanence sur mes batterie, en pleine journée, lorsque je fais du solaire, mon voltmètre m indique des tensions qui peuvent dépasser les 13,8v (14-14,2v de mémoire) et pas de soucis pour mon eq6. (La monture va bientôt avoir 2 ans)

[-Amenophis-]

Merci pour vos réponses les amis

[-Amenophis-]

Le projet avance avec la mise en place des prises mâle :





J'installerais les fusibles sur le boitier avec une led de fonctionnement comme sur les prises allume-cigare

[-Amenophis-]

Petite question, vous utilisez quoi comme connexion pour obtenir, à partir d'une entrée, 4 sorties ?

(ex pour alimenter mes 4 prises femelles)

[nixospeed]

Petite question, vous utilisez quoi comme connexion pour obtenir, à partir d'une entrée, 4 sorties ?

(ex pour alimenter mes 4 prises femelles)



Salut, comprend pas ta question??????

[-Amenophis-]

Je vais essayer de m'expliquer.



Afin d'avoir 4 arrivées du files + pour alimenter mon matériel, je pars que d'un file.... Je vais pas souder 4 files sur le 1er. Y a't-il un système pour de connexion afin d'avoir quelque chose de propre ?

[nixospeed]

Salut,

Tu as les connection WAGO par exemple:

Simple efficace...

[-Amenophis-]

Ah super !

Merci beaucoup pour ton message/aide

[-Amenophis-]

Voilà mon petit projet qui (je l'espère) touche à sa fin.

J'utilise les fusibles des prises allume-cigare que j'ai insérés dans mon dispositifs. J'ai également inséré, le système de voyant lumineux LED rouge comme sur les prises allume-cigare.

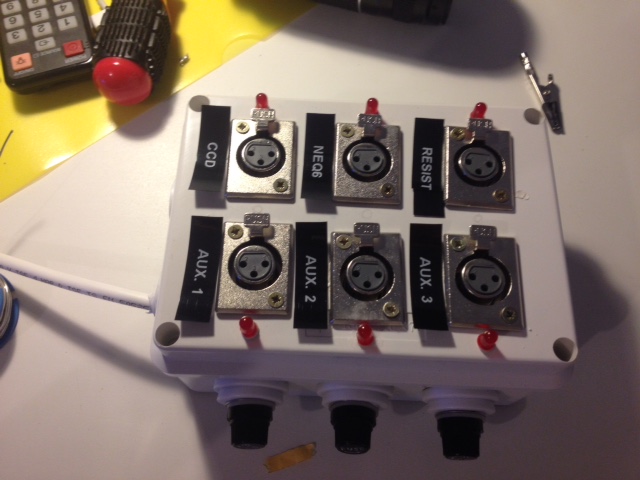

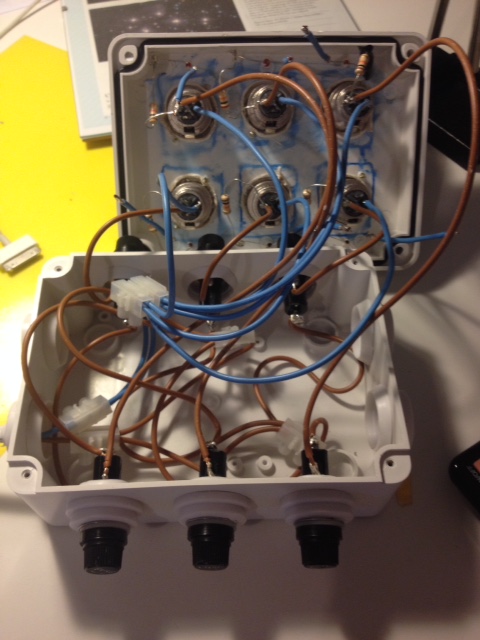

Voici quelques images du boitier final :



Avec la connectique :







Plus qu'à tester



Merci à vous les amis pour vos conseils et astuces

Modifié 6 juillet 2015 par -Amenophis-
