Alimentation de terrain

[-Amenophis-]

En effet, ça fonctionne avec une ampoule de voiture et je valide également mon montage





Merci pour tout les amis

[-Amenophis-]

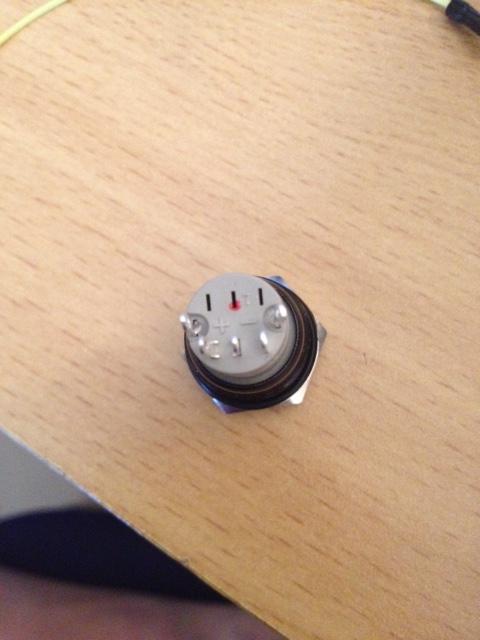

Une dernière question, j'ai acheté un petit interrupteur ON/OFF pour allumer ou non les écrans digitals.....bien sûre je pige pas le branchement



Il y a 4 broches :





De gauche à droite, il me semble lire les inscriptions suivantes :



(+)

NC1 (pour la 1er des 3 broches alignées)

NO1

C1

(-)



Merci pour votre aide les amis

[macfly51]

Au hasard le + et le - dans le bon sens au cas ou tes inter seraient équipés d'une led



Au pire tu peux toujours tester avec un multimètre avec la fonction ohm-mètre qui permet de tester si un circuit est ouvert ou fermé.

[Alarcon yves]

alors, le + et -, c'est une led intégrés, voir sa tension exacte dans la doc de l'interrupteur, les trois autres broches sont le contact en lui même, tu as une borne commune, un contact normalement ouvert, et l'autre normalement fermé.



Sur l'image ça correspond au deux premiers interrupteurs.

Yves.

Modifié 2 août 2015 par Alarcon yves

[olivdeso]

Par convention:



NC = normally connected = connecté / fermé au repos en Français

NO = normally open = ouvert au repos

C = common = commun (parfois CO). Le point milieu de l'inter ici

[-Amenophis-]

Merci beaucoup pour vos messages problème résolu et donc intégration de l'interrupteur pour les écrans.
