Fixer un abri roulant

[sonata31]

Bonjour



Je suis en train de me construire un abri roulant (l'abri pas le toit) pour protéger mon C11

J'adapte pour cela un abri de jardin Nebraska

Monté sur roulettes il se déplacera sur des rails ou une plateforme



Mon problème : comment fixer l'abri quand il protège le télescope, afin qu'un coup de vent ne le fasse pas basculer ?



Avez-vous des systèmes à proposer ?



D'avance merci



Louis

[ZITO]

Salut sonata31

40 kg, c'est léger tout ça ! Tu as bien raison de le fixer au sol et surtout si tu compte y mettre plusieurs milliers d'euros de matériel .

Je pense qu'il faut fixer ça solidement mais inutile de couler des plot en béton car de toute façon, si une grosse tempête passé par chez toi (je dis ça car ça m'arrive régulièrement) il se brisera sous les rafales avant qu'une simple fixation au sol ne cède .

Je te prose donc 4 tubes en acier de 15/20mm de diamètre et de 60cm de long .Tu plantes ces tubes à l'intérieur de l'abris (légèrement panchés et aux 4 coins) , tu perces ensuite un trou de part en part de ce qui dépasses des tube pour y passer un anneau pour une corde ou du filin acier que tu fixes à l'abris .

Il te faudras simplement un bon marteau , un perceuse et une mèche acier .

Voilà, si peut t'aider

Bon ciel

[sonata31]

L'idée n'est pas bête, mais il y a un problème : les deux tubes des coins du côté porte empêche l'abri de se déplacer

[sonata31]

Pas d'autre proposition ?

[fred-burgeot]

Salut,



l'abri roulant, j'ai ça aussi pour protéger mon T406.

C'est également un abri de jardin détourné (mais en panneaux de bois dans mon cas), installé sur une dalle béton aux dimensions de l'abri.



Dans le même esprit que ce que Zito te préconise, j'ai fixé 4 oeillets inox dans la dalle côté intérieur, ils ne dépassent pas plus que les rails (et ils sont juste à côté des rails) donc pas de souci pour que les parois de l'abri les franchissent (il y a de toute façon une petite encoche pour le passage des rails).

Quatre autres oeillets sont fixés à 20 ou 25 cm de ceux du sol sur les parois intérieures. Plus pratique qu'une corde ou tout autre câble : une sangle pour les raccorder (mais sévèrement raccourcie, vu la faible longueur nécessaire). C'est très vite installé ou enlevé. Et hyper costaud.

Sur une même paroi, arrange-toi pour que tes sangles soient en opposition, qu'elle tirent dans des sens opposés autrement dit. Comme ça, pas de mouvement avant-arrière possible une fois les sangles installées.



Autre-chose : les abris de jardin sont conçus pour être munis de leur plancher, quand on ne l'installe pas ils se tiennent beaucoup moins bien

Tu verras bien ce que ça donne pour ton abri, mais attends-toi à devoir le consolider par l'intérieur en triangulant avec des grands tasseaux. Le tien est hyper léger, peut-être que ça te permettra d'éviter cela, à voir une fois monté.

Le mien avait les parois latérales qui partaient en 'barrique', j'ai dû les redresser en les prenant en sandwich entre deux profilés carrés de ferraille, en deux endroits ça a suffi.



En tout cas, après 6 ans de services et le passage de la tempête Xynthia, ça n'a pas bougé.



Fred.



Edit : si tu n'as pas de dalle totale, les tubes de Zito sont une bonne idée, mais pas besoin qu'ils dépassent ! S'ils affleurent le sol c'est parfait.

Modifié 17 juin 2015 par fred-burgeot

[sonata31]

Merci Fred pour ta réponse



Le problème avec cet abri c'est qu'il petit mais suffisant pour abriter le C11, mais une fois celui-ci à l'abri je n'ai plus accès à l'intérieur, il me faut donc un système qui me permette de verrouiller l'abri de l'extérieur



Joli le Dobson d'1 m : tu ne t’aies jamais cassé la figure de l'échelle lors d'un "whaoouuu" en découvrant une splendeur du ciel ?



Louis

[martial_julian]

Hello Sonata,



je me disais que j'avais déjà vu ce genre de projet sur le fofo

si ça peut t'aider, Bod38 a effectivement fait son abri astro sur la même base

[sonata31]

Hello Sonata,



je me disais que j'avais déjà vu ce genre de projet sur le fofo

si ça peut t'aider, Bod38 a effectivement fait son abri astro sur la même base



C'est à partir de cela que j'ai également choisi cet abri, mais son système de fixation n'est pas très clair

[fred-burgeot]

Eh bien le même système mais à l'extérieur



Pour le T1m, ce n'est pas le mien mais celui de Fred Géa alias Diabolo (Stellarzac).

C'est la claque à chaque objet, heureusement que Fred a prévu les escabeaux totalement sécurisés sinon tout le monde repartirait de Stellarzac complètement plâtré.



Fred.

[sonata31]

Eh bien le même système mais à l'extérieur



Pour le T1m, ce n'est pas le mien mais celui de Fred Géa alias Diabolo (Stellarzac).

C'est la claque à chaque objet, heureusement que Fred a prévu les escabeaux totalement sécurisés sinon tout le monde repartirait de Stellarzac complètement plâtré.



Fred.



Je vais regarder cela de plus près



Sinon effectivement ce doit être la claque quand on met l’œil à cette merveille



Louis

[indyanhorse]

Est ce que ton C11 est sur un pied central ? J'ai un abri comme le tien, c'est le pied central qui est sertit par le sol qui est constitué de deux plaques. Par contre, je vais éliminer le pied pour garder un trolley sur 4 roues , et mon abri sera maintenu au sol par 4 chaines courtes reliées a 4 anneaux.

[zeubeu]

Salut,

tu peux aller jeter un oeil sur ma réalisation : http://www.astrosurf.com/zeubeu/index2.html



Sur la 5ème image on voit en bas une tige en acier qui sort du sol, un boulon rend solidaire cette tige du cadre en acier.

J'en ai planté 4 dans le sol, aux 4 coins de l'abri mais je le verouille qu'avec une seule fixation...



Je te ferai une photo en gros plan si tu veux.



Fred

[sonata31]

Est ce que ton C11 est sur un pied central ? J'ai un abri comme le tien, c'est le pied central qui est sertit par le sol qui est constitué de deux plaques. Par contre, je vais éliminer le pied pour garder un trolley sur 4 roues , et mon abri sera maintenu au sol par 4 chaines courtes reliées a 4 anneaux.



Actuellement il est sur un trolley et j'envisage de le mettre sur une colonne fixe

Pourquoi ce retour en arrière ?



Louis

[sonata31]

Salut,

tu peux aller jeter un oeil sur ma réalisation : http://www.astrosurf.com/zeubeu/index2.html



Sur la 5ème image on voit en bas une tige en acier qui sort du sol, un boulon rend solidaire cette tige du cadre en acier.

J'en ai planté 4 dans le sol, aux 4 coins de l'abri mais je le verouille qu'avec une seule fixation...



Je te ferai une photo en gros plan si tu veux.



Fred



Merci pour le lien, je regarde



Louis

[sonata31]

Salut,

tu peux aller jeter un oeil sur ma réalisation : http://www.astrosurf.com/zeubeu/index2.html



Sur la 5ème image on voit en bas une tige en acier qui sort du sol, un boulon rend solidaire cette tige du cadre en acier.

J'en ai planté 4 dans le sol, aux 4 coins de l'abri mais je le verouille qu'avec une seule fixation...



Je te ferai une photo en gros plan si tu veux.



Fred



Je ne vois pas trop, une photo plus près serait sympa



Louis

[zeubeu]

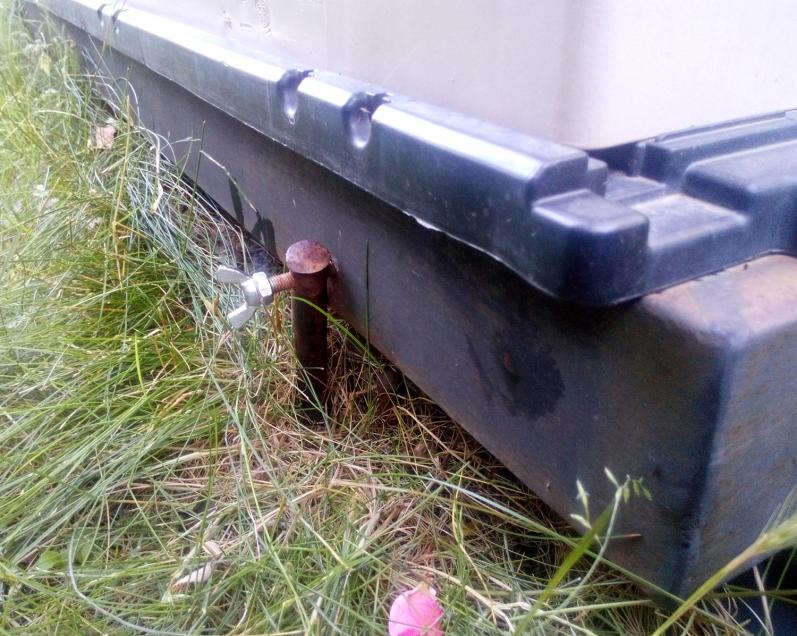

Voilà :-)



La tige en acier rentre d'au moins 50 ou 60 cm dans le sol.

[sonata31]

Voilà :-)



La tige en acier rentre d'au moins 50 ou 60 cm dans le sol.



La visse est fixée sur la partie roulante du cadre ?

[zeubeu]

La tige en acier a un trou taraudé, la vis est vissée dans la tige en acier et rentre dans un trou que j'ai percé dans le cadre.

[sonata31]

La tige en acier a un trou taraudé, la vis est vissée dans la tige en acier et rentre dans un trou que j'ai percé dans le cadre.



Merci pour tes explications



Louis
