Spotting scope RAII Nikon

[yann35]

Bonjour,

J'ai récupéré un Spotting scope RAII Nikon sans oculaire, je souhaiterai connaitre sa focale, y a t il un moyen simple ?

J'ai contacté le SAV Nikon il ne peux pas me renseigner

J'ai adapté un oculaire plossl Meade MA9mm et Super plossl 26 LP tout metal qui trainaient dans un placard et ça marche nickel.

La focale de l'objectif m'aurait permis de déterminer le grossissement.

Sinon pour les matheux un plossl c'est 50° de champ et j'ai 2,5*le soleil dans le champ... ça fait quelle focale ça

Modifié 29 juin 2015 par yann35

[Daube-sonne]

2,5x 0,5° soit 1,25° de champ réel.



50° / 1,25° = 40x



Obtenu avec 26mm donc une focale de 26x40 ~ 1000mm



Les gars de chez Nikon qui refusent de donner la focale d'un instrument qu'ils vendent !!! Hallucinant... Mériteraient qu'on la calcule manuellement en confiant la lunette à un proctologue, en mesurant les décibels de leurs cris, on aurait une approximation de la longueur... focale

Modifié 29 juin 2015 par Daube-sonne

[yann35]

Merci, je ne pensais pas que c’était aussi simple.

par contre c'etait l'oculaire de 9mm

9*40=360mm

[Daube-sonne]

Oui ça me paraissait long 1000mm pour un spotting scope. Là ça colle bien.

[yann35]

Allez je vous donne la réponse de Nikon lorsque j'ai demandé la focale de l'objectif :



"La focale de votre Scotting Scope RAII dépend de l'occulaire que vous utiliserez, je ne peux donc pas vous renseigner précisement à ce sujet.

Toutefois, si vous vouliez parlé du diamètre d'objectif, il est de 60mm."

[starac]

...

"La focale de votre Scotting Scope RAII dépend de l'occulaire que vous utiliserez, je ne peux donc pas vous renseigner précisement à ce sujet.

Toutefois, si vous vouliez parlé du diamètre d'objectif, il est de 60mm."



trop fort le gars ...

[Moot]

La méthode en principe la plus précise serait de mesurer le diamètre du cercle oculaire (alias pupille de sortie). Si la longueur focale de l'oculaire est exactement connue (c'est le paramètre le plus difficile à mesurer), la formule est :



longueur focale de l'objectif = (longueur focale de l'oculaire x diamètre de l'objectif)/(diamètre du cercle oculaire)



J'ai dit "serait" parce qu'il faut un microscope de mesure pour mesurer ce fameux cercle oculaire, et tout le monde n'a pas ça dans ses tiroirs ...



Sinon, pour connaître le champ réel, on laisse dériver une étoile sur un diamètre dudit champ et on mesure le temps qu'elle met à traverser. Grosso-merdo, 1° en 4 min (pas grosso merdo, c'est 3,989 min, ça nous fait une belle guibolle !).



Quant à la réponse de monsieur Nikon, hum, ben, il a enlevé les deux premières lettres à son nom ou quoi ?

[Daube-sonne]

La méthode en principe la plus précise serait de mesurer le diamètre du cercle oculaire (alias pupille de sortie). Si la longueur focale de l'oculaire est exactement connue (c'est le paramètre le plus difficile à mesurer), la formule est :



longueur focale de l'objectif = (longueur focale de l'oculaire x diamètre de l'objectif)/(diamètre du cercle oculaire)



J'ai dit "serait" parce qu'il faut un microscope de mesure pour mesurer ce fameux cercle oculaire, et tout le monde n'a pas ça dans ses tiroirs



On peut le faire facilement avec un objectif photo "macro" ; on fait une photo de la pupille de sortie et on mesure sa taille en pixels que l'on rapporte à une référence (une règle par exemple prise sur la même photo à côté de la pupille).





J'ai fait ça pour mesurer les grossissements réels en sortie de différents montages bino.

C'est très précis.



Amicalement



PS : ah le gars ne refusait pas de donner la focale, il ne sait pas ce que c'est...

Modifié 30 juin 2015 par Daube-sonne

[NUNKY]

On pourrait avoir une petite photo de la "bête" ?

[yann35]

Je vous envoi une photo dans la soirée, sinon voici la réponse suite à mon dernier contact chez Nikon :



"Après avoir demandé au service supérieur et spécialisé dans les Sports Optics Nikon, je vous confirme qu'il n'est pas possible de déterminer la focale de l'objectif d'un Spotting Scope sans qu'il n'y ai d'occulaire.



Le calcul dont vous parlez: Focale de objectif/Focale de l'oculaire=grossissement, est un calcul utilisé en digiscopie.



Celui-ci permet de calculer le grossisement. Il faut obligatoirement posséder la focale de l'objectif, mais il s'agit de la focale de l'objectif de l'appareil photo utilisé et non de la longue vue.



Notre équipe du support technique Nikon est à votre entière disposition pour tout renseignement complémentaire."



Je n'ai plus d'argument, on ne parle pas le même langage......heureusement que vous êtes là.

[Leimury]

Allez je vous donne la réponse de Nikon lorsque j'ai demandé la focale de l'objectif :



"La focale de votre Scotting Scope RAII dépend de l'occulaire que vous utiliserez, je ne peux donc pas vous renseigner précisement à ce sujet.

Toutefois, si vous vouliez parlé du diamètre d'objectif, il est de 60mm."



C'est une réponse de photographe; ils confondent focale et grossissement avec 50mm comme unité

[starac]

... on peut jouer avec les mots ou tourner autour du pot mais un objectif constitué de lentilles a sa focale propre (c'était bien ça la question de départ) et ce ne sera pas tel ou tel oculaire qui la changera.

M'en vais consulter mes anciens catalogues sport optics Nikon dès que je les retrouverai dans mon foutoir informatique pour retrouver les caractéristiques des oculaires propres au RA II ...

[yann35]

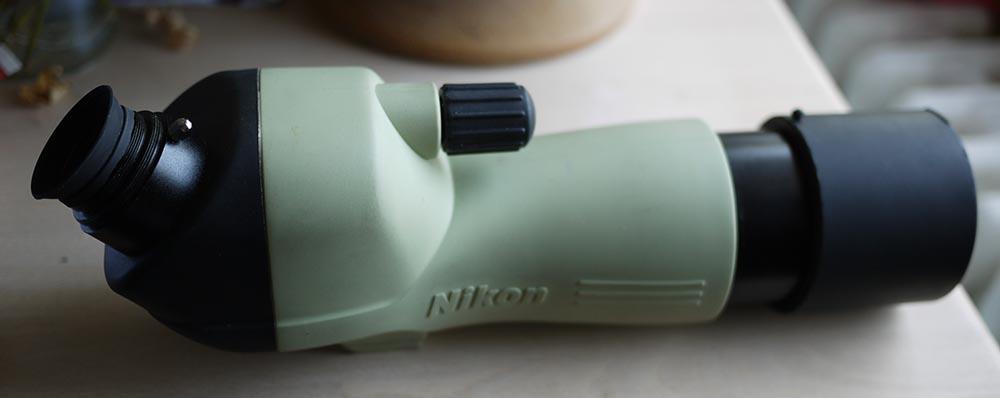

Voici la photo avec l'oculaire de 9mm dont le fut est usiné à 30mm et la petite vis sur le dessus pour bloquer celui-ci.

Il y a une housse à toutes épreuves que j'ai enlevé pour la photo.

[starac]

Bonsoir,



je viens de retrouver mon plus ancien catalogue Nikon Sport Optics en .pdf: 2008: déolé, aucune info utile pour ta question : ils listent les RAIII, les champs et les grossissements pour divers oculaires, mais aucun détail sur les RA II.

[yann35]

Merci Starac,

Les seules choses que j'ai trouvé, ceux sont les ref des oculaires qui n'existe plus à la vente :

BDB90037

20x/27x Eyepiece for Spotting Scope



BDB90038

25x/33x Wide Eyepiece for Spotting Scope



BDB90039

15-45x/20-60x Zoom Eyepiece for Spotting Scope





j'ai trouvé ça aussi :

https://www.tsbohemia.cz/nikon-okular-20x-27x_d107288.html?sti_usrerr_mail=1&info_body=&info_mail=&vertext=



Popis produktu:



Zvětšující okulár pro Spotting Scope. Zvětšení 20x (v kombinaci se Spotting Scope RA II a RA II A ) nebo 27x (v kombinaci se Spotting Scope 80 nebo 80A)



Specifikace:



* Zvětšení: 20x

* Úhel zorného pole (reálný/počet stupňů): 2,5°

* Úhel zorného pole (zdánlivý/počet stupňů: 50°

* Šířka zorného pole ve vzdálenosti 1000m: 44m

* Průměr výstupní pupily (mm): 3,0mm

* Relativní světelnost: 9,0 Eye relief (mm): 14,5mm

Modifié 30 juin 2015 par yann35

[yann35]

Nikon m'a envoyé la doc technique du spotting scope, aucune info sur la focale....c'est quand même triste que le constructeur ne puisse pas répondre.

Où alors, c'est moi qui m'exprime mal....

[starac]

si tu trouves les infos sur ce que donnent les oculaires sur ce spotting scope en termes de grossissement et de champ, tupeux faire le calcul "reverse" de Daube-sonne (au message #2), sachant que le champ est souvent donné en xxx mètres sur 1'000 mètres: y a qu'à convertir en degrés en divisant ce xxx par le chiffre 17,45 (ou 17,46 selon les sources que j'ai trouvées) ...

[Invité Wolfan]

Allez je vous donne la réponse de Nikon lorsque j'ai demandé la focale de l'objectif :



"La focale de votre Scotting Scope RAII dépend de l'occulaire que vous utiliserez, je ne peux donc pas vous renseigner précisement à ce sujet.

Toutefois, si vous vouliez parlé du diamètre d'objectif, il est de 60mm."



Bonjour,



En fait c'est une réponse commerciale, de personne qui n'y connaisse rien en photo ni astro, et qui peuvent vendre des matelas comme un téléviseur.



Et visiblement le service après vente Nikon/Canon d'après que j'ai su, c'est pas terrible.



Bon ciel étoilement lunaire à toi

[Leimury]

Bonjour,

J'ai récupéré un Spotting scope RAII Nikon sans oculaire, je souhaiterai connaitre sa focale, y a t il un moyen simple ?



Tu mesures la lunette de la lentille à l'oculaire (renvoi coudé compris)

Ensuite tu trouves l'arrondi le plus proche à 50mm près, c'est pas plus méchant que ça



C'est pas surprenant que personne ne sache te répondre parce que ce genre d'instrument est vendu avec des oculaires dédiés qui affichent directement le grossissement obtenu.



Quelle est la focale d'un chercheur optique 6x30 ?

On s'en fout un peu vu que l'usage courant ne nécessite pas cette info.



Bon ciel

[yann35]

si tu trouves les infos sur ce que donnent les oculaires sur ce spotting scope en termes de grossissement et de champ, tupeux faire le calcul "reverse" de Daube-sonne (au message #2), sachant que le champ est souvent donné en xxx mètres sur 1'000 mètres: y a qu'à convertir en degrés en divisant ce xxx par le chiffre 17,45 (ou 17,46 selon les sources que j'ai trouvées) ...

voici ce qu'il y a sur la doc pour un des oculaire, le 20X

Spécification de l'oculaire

grossissement 20X

Champ optique 2,5°

Champ optique apparent 50°

champ optique à 1000m 44m

[yann35]

Tu mesures la lunette de la lentille à l'oculaire (renvoi coudé compris)

Ensuite tu trouves l'arrondi le plus proche à 50mm près, c'est pas plus méchant que ça



C'est pas surprenant que personne ne sache te répondre parce que ce genre d'instrument est vendu avec des oculaires dédiés qui affichent directement le grossissement obtenu.



Quelle est la focale d'un chercheur optique 6x30 ?

On s'en fout un peu vu que l'usage courant ne nécessite pas cette info.



Bon ciel

Difficile de mesurer, il y a des prismes de porro.

je n'ai pas l'oculaire dédié il à été volé, j'ai adapté un 9mm et un 26mm astro et tu as raison, je m'en fout un peu ça marche très bien, mais j'aimerai quand même bien bien savoir combien ça grossi.....

[yann35]

si tu trouves les infos sur ce que donnent les oculaires sur ce spotting scope en termes de grossissement et de champ, tupeux faire le calcul "reverse" de Daube-sonne (au message #2), sachant que le champ est souvent donné en xxx mètres sur 1'000 mètres: y a qu'à convertir en degrés en divisant ce xxx par le chiffre 17,45 (ou 17,46 selon les sources que j'ai trouvées) ...

oui, j'ai 2,5° de champ divisé pas 17,45 = 0,143 ça donne quoi?

[starac]

Bonsoir,



J'ai beau retourner le problème dans tous les sens, il me manque soit la focale de l'oculaire, soit le diaphragme de champ de l'oculaire, que ce soit en passant par les formules de pupille de sortie ou de champ apparent ou réel offert par l'oculaire en question sur le spotting scope RA II en 60mm de diamètre.



Les simples données de champ apparent ou réel, ou encore les données de grossissement font toujours intervenir sous une forme ou une autre deux paramètre dont, pour le moment, il m'est impossible d'en déduire au moins un, ce qui m'inciterait à me rabattre sur l'estimation donnée suite aux posts #2 et #3 ci-avant, soit 360mm de focale instrument (ce qui me paraît tout à fait réaliste, mais boudiou, doit bien y avoir un moyen ).



Quant au champ réel: clair que 44m / 17.45, ça donne +/- 2.5° - donc info "doublon" donnée par Nikon. Cela ne nous avance pas, désolé ...

[Invité]

-De mémoire le fieldscope RAII 60mm n'est plus au catalogue sport optics depuis dix ans,ce doit être la raison pour laquelle les infos ne sont plus accessibles au personnel Nikon.



-Lu je ne sais plus où:

Fieldscope RA II,60mm Objective Scope,Focal Length 800 mm,

Effective ƒ stop13.3,Picture Angle 3 º



en espérant ne pas vous induire en erreur.

Modifié 2 juillet 2015 par Invité

[yann35]

-De mémoire le fieldscope RAII 60mm n'est plus au catalogue sport optics depuis dix ans,ce doit être la raison pour laquelle les infos ne sont plus accessibles au personnel Nikon.



-J'ai lu je ne sais plus où:

Fieldscope RA II,60mm Objective Scope,Focal Length 800 mm,

Effective ƒ stop13.3,Picture Angle 3 º



en espérant ne pas vous induire en erreur.



Fin de la commercialisation en 2006, mais il n'a rien a envier à ce qui ce fait maintenant.

[Moot]

Lu je ne sais plus où:

Effective ƒ stop13.3

Ça peut paraître étrange vu la longueur du tube, bien en-dessous des 800 mm, mais il est fréquent qu'il y ait une sorte de Barlow dans ce type d'instrument. Je ne serais pas étonné d'ailleurs que la mise au point soit faite par déplacement d'un élément optique interne, un peu comme dans les objectifs de photo les plus modernes. Et à cause de ça, la longueur focale doit varier (légèrement) lorsque l'on fait la mise au point...

[yann35]

Voici les dernières infos de Nikon, je ne sais pas si ça permet d'aller plus loin:



"Les informations de focale des spotting scope seuls ne sont effectivement pas disponibles, le grossissement étant calculé avec l'oculaire monté.



Pour reprendre votre exemple, le BDB90037 monté sur le spotting scope donne une focale de 1000mm (équivalence au format 35mm).



Nous ne disposons toutefois pas de ce type d'information sur les éléments séparés dans la mesure où ce matériel fut conçu pour être utiliser conjointement et non séparément.



Nous sommes désolés de ne pouvoir vous aider davantage et restons à votre disposition pour tout renseignement supplémentaire."
