C'est un problème de collimation ou de mise au point?

[hdryx]

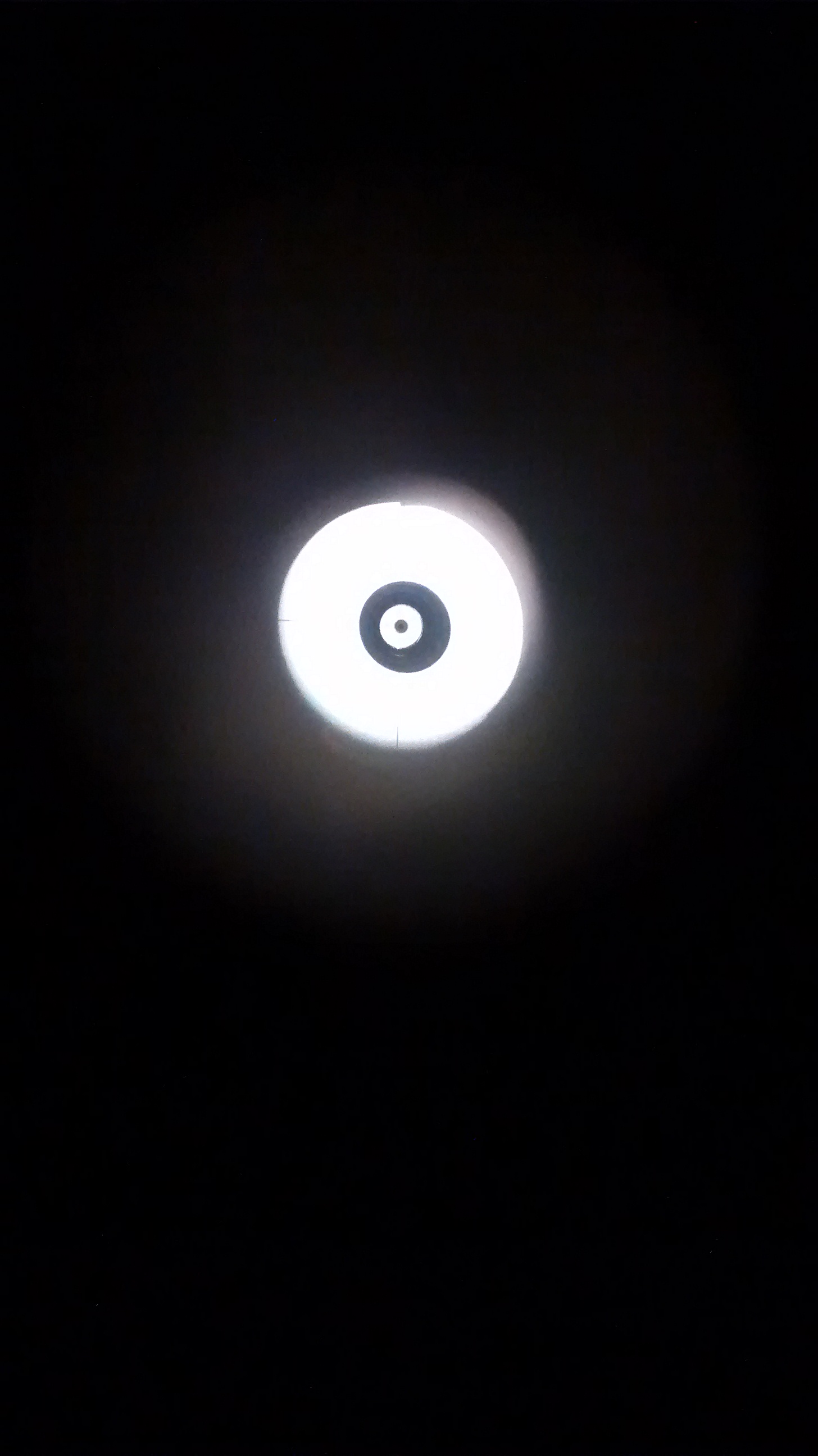

Vous pensez que la collimation est bonne comme ça? (la photo n'est très claire, mais au cheshire je peux maintenant voir très bien les 3 pattes de fixation du miroir primaire)











Ps : désolé de squatter ton post... si ça t'embête je peux en ouvrir un autre !

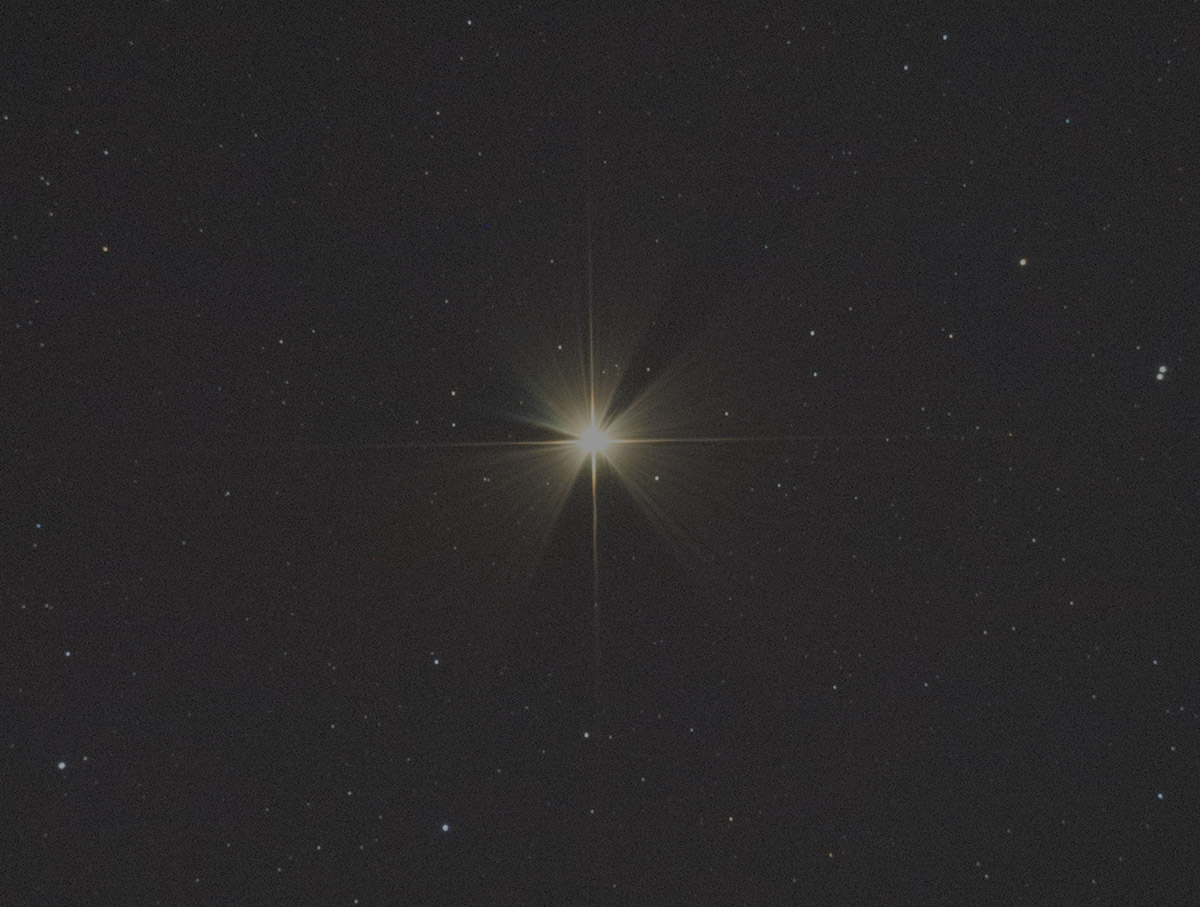

Sans problème, espérant que ça règle mon problème de reflet bizarre sur les étoiles brillantes

[hdryx]

Bon visiblement le problème est toujours là et ce qui est étrange c'est que même alors que l'écran secondaire a été bougé, le reflet lui reste toujours exactement le même.

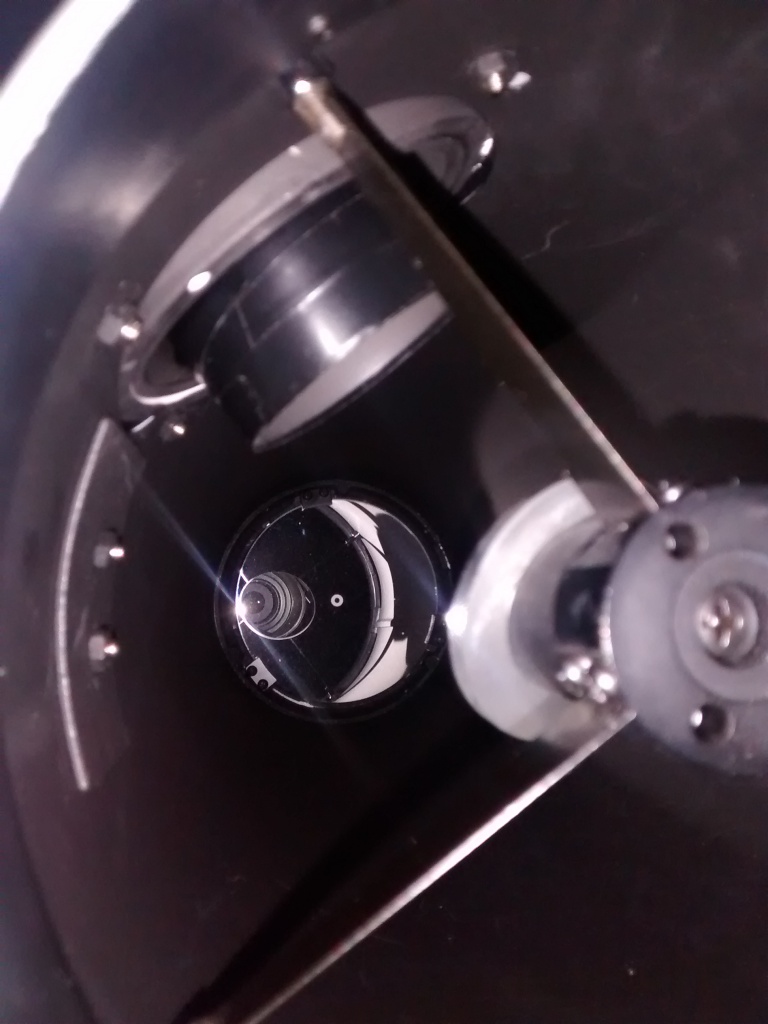

Sinon à l'intérieur du tube j'ai vu quelques petits vis du côté du porte oculaire. Vous pensez que ça peut être la cause? Ou bien c'est normal?



[serge14]

je peux me tromper mais il me semble que dès lors que toute vis ou objet (noir mat) en périphérie intérieur du tube ne dépasse pas l'écartement entre le barillet et le bord du primaire il ne peut y avoir d'incidence sur la qualité de l'image

j'ai aussi appris que l'obstruction de l'araignée peut générer des reflets multiples ... à quelque part dans le forum il y a un montage d'un système à découper et à poser sur l'araignée pour optimiser l'obstruction ... mais j'sais plus où

[OrionRider]

Hdrix, la photo de ta collim a l'air bonne. D'ailleurs, sur la photo de l'étoile, la déformation a l'air bien répartie dans les 4 coins; de ce côté c'est OK.

Ne cherche pas plus loin, ce qui dépasse devant le miroir primaire et qui cause cette obstruction, c'est le tube du PO. Il est au moins 2cm trop bas.



Tu pourrais nous mettre une photo où on voit le tube avec le PO réglé comme ci-dessus (MAP pour l'imagerie) mais aussi avec l'APN pour voir comment il est monté sur le PO?

[Fred_76]

Ce qui cause les empattements de diffraction, c'est un bord rabattu/relevé sur le pourtour du miroir. Les 3 zones d'ombre correspondent aux griffes anti basculement de ton primaire. Si tu installes un diaphragme qui recouvre tout le bord de ton miroir (même largeur que le recouvrement des griffes), cet empattement disparaîtra.



Regarde : http://www.webastro.net/forum/showthread.php?t=135502

Modifié 3 février 2016 par Fred_76

[hdryx]

Ce qui cause les empattements de diffraction, c'est un bord rabattu/relevé sur le pourtour du miroir. Les 3 zones d'ombre correspondent aux griffes anti basculement de ton primaire. Si tu installes un diaphragme qui recouvre tout le bord de ton miroir (même largeur que le recouvrement des griffes), cet empattement disparaîtra.



Regarde : http://www.webastro.net/forum/showthread.php?t=135502



ça a marché pour toi ?

[Fred_76]

J'attends le ciel.. mais pas de raison que ça ne marche pas ! Et ca ne coute qu'une feuille de Canson...

[kmille16]

Depuis le temps que je vous le dit que cest les pattes du primaire qui foutent la merde... et quil faut les masquer. ... ca te prend 5 minnpour tracer 2 ronds concentrique et les découper. .. m enfin....

[Fred_76]

Non ce ne sont pas les pattes du primaire qui "foutent la merde". Au contraire, elles masquent le bord mal fini là où elles sont. Il faut maintenant masquer le reste avec un anneau en Canson noir rendu imperméable avec un verni mat.



Cet anneau peut être posé entre le miroir et les pattes, sans être serré, ou maintenu au dessus des pattes.



Pour découper des beaux cercles, va chez un papetier demander un compas à découper (la pointe de crayon est remplacée par une lame de cutter). Ça ne coûte que 5-10€. Assures toi qu'il peut faire ton diamètre !

[kmille16]

Au post #22 c'est ce que j'ai montrer non?....

[Fred_76]

Au post #22 c'est ce que j'ai montrer non?....



Oui, mais ce n'était pas les pattes du primaire qui "foutaient la merde", mais le bord relevé/rabattu du miroir.



On ne va pas en faire une tartiflette ! Un disque comme tu as fait (et que j'ai fait, mais en canson) doit gommer ET les pattes du primaire ET le défaut de bord. Et inutile de massacrer les pattes du primaire comme tu l'as fait...

[kmille16]



On ne va pas en faire une tartiflette !



c'est certain mais c'est dommage -->miam miam:)

Modifié 3 février 2016 par kmille16

[hdryx]

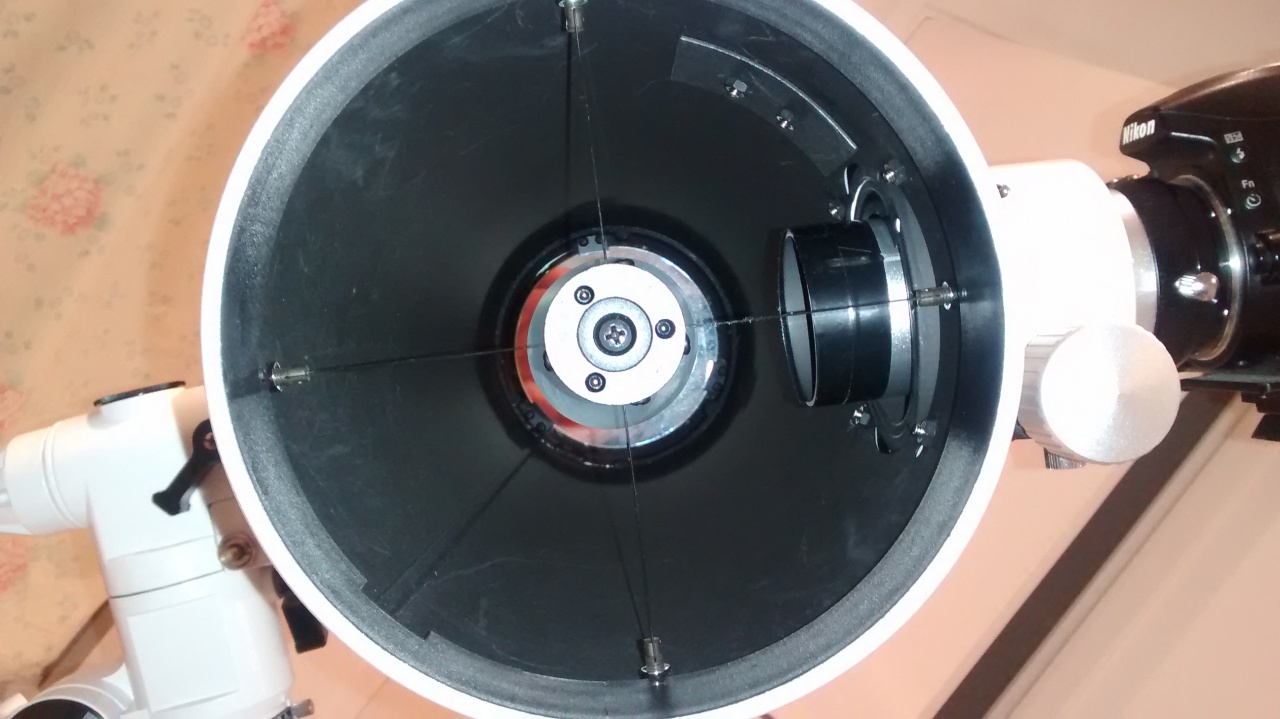

Tu pourrais nous mettre une photo où on voit le tube avec le PO réglé comme ci-dessus (MAP pour l'imagerie) mais aussi avec l'APN pour voir comment il est monté sur le PO?



Voilà







[hdryx]

Problème apparemment disparu en suivant les conseils de notre cher kamille16, un grand grand merci pour ton idée ingénieuse qui est de cacher les pattes du miroirs primaire

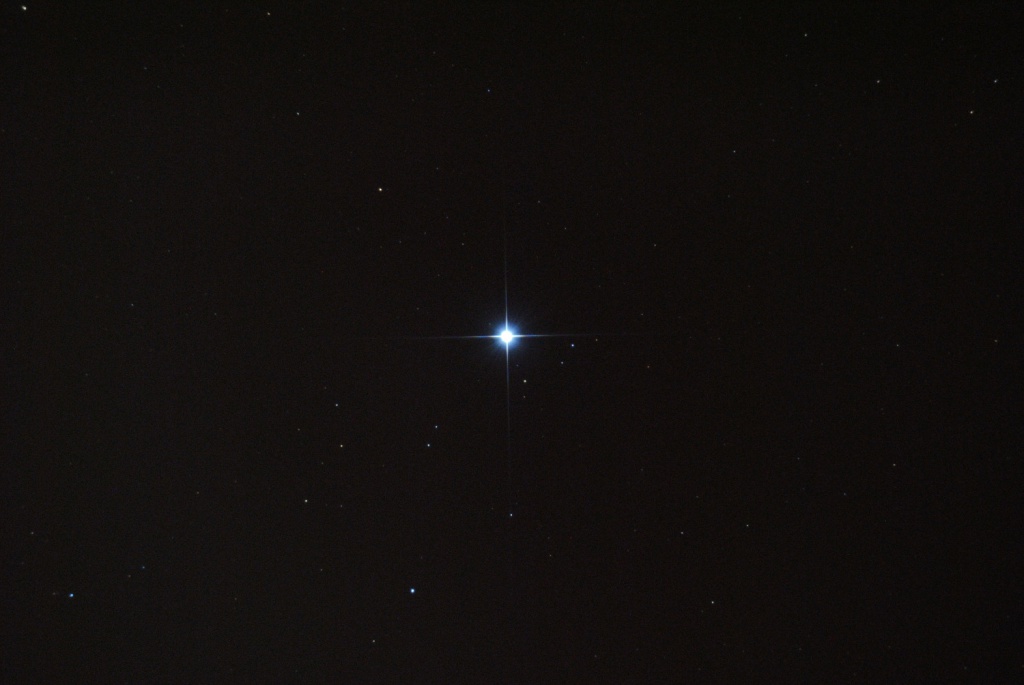

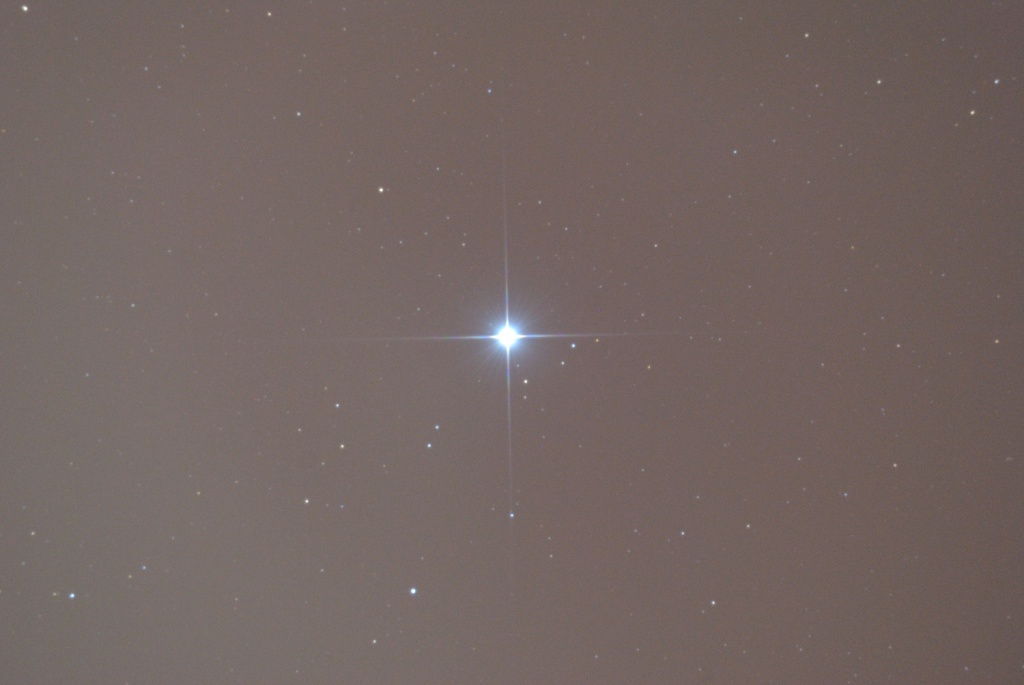

2 images de l'étoile sirius à 6s et 30s (800 iso)

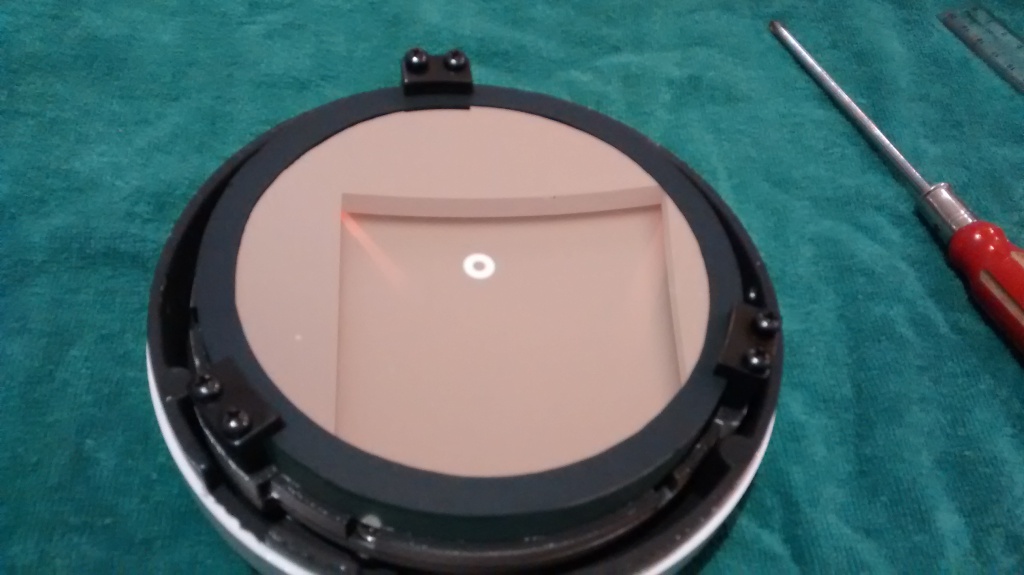

Et voilà le miroir primaire après avoir mis une rondelle en papier canson noir :









Il reste encore un petit reflet toujours apparemment qui entoure l'étoile, mais déjà c'est une très très grande amélioration, je suis très content du résultat. Peut être que le reflet restant vient du PO ?



Bonne journée à tous

[F83eric]

Bravo pour ta persévérance dans la recherche de ce phénomène.

Je vais de ce pas vérifier ma config.



Comment as tu géré le problème d'humidité sur ce canson ?

[hdryx]

Comment as tu géré le problème d'humidité sur ce canson ?



Euh j'avoue que j'avais pas pensé à ça des idées? refaire le même mais en plastique ?

[kmille16]

Et bien voila la bonne nouvelle!!!



Refait la meme avec avec une chemise a rabat plastoc!!!!

[Fred_76]

La chemise en plastique va avoir un petit reflet. Il serait bien de la peindre avec une peinture très matte, genre peinture à tableau noir ou à cheminée en bombe.



Pour le Canson, on peut aussi le rendre imperméable en le recouvrant de verni en bombe (mat aussi), qui va boucher les pores.



En ce qui me concerne, j'ai fait l'anneau en Canson mais c'est pour tester le miroir. Ensuite je verrais... On peut aussi le faire dans du velours adhésif qu'on aura au préalable collé sur une feuille de plastique.

[F83eric]

...- il me semble voir une butée latérale en liège entre le primaire et le barillet sur la tranche du primaire. C'est une bonne idée, mais le problème du liège est qu'il en glisse pas assez. Aussi, la colimation bouge, donc ça ne doit pas fonctionner correctement comme prévu : trop de jeu

Tu peux le remplacer par du ruban téflon autocolant (glisse peuble) ou même du ruban adhésif pour électricité. Il faut que le miroir puisse redescendre sous son propre poids au final, sans bouger latéralement.

à tester à basse température, (frigo ou freezer) le barillet se rétractant plus que le primaire...

Pour que je comprenne bien, le barillet c'est tout le pourtour qui contient le primaire ?

Et tu mets l'autocollant téflon sur l'ensemble du pourtour ? et la totalité de l'épaisseur ?



Merci
