planète Saturne /tempête / satellites en RVB et Infrarouge avec la ZWO ASI 224 MC le 30062015

[xs_man]

On continue les test, 2e Saturne, toujours avec l'ASI 224 MC (désormais en précommande sur le site de

ZWO pour ceux que cela intéresse). Cette fois j'ai utilisé 2 filtres : le classique Ir/UV cut

utilisé pour la luminance/RVB et un filtre Ir685 pour imager en Infrarouge.

La caméra étant équipé d'une fenêtre transparente, on a accès à tout le spectre, donc

à la couleur classique RVB avec la matrice de Bayer mais aussi aux infrarouges, cette

fois comme un capteur monochrome (donc à pleine résolution, si non débayerisée).



La matrice de bayer laisse une trame visible sur les images non débayerisées, ce qui rend plus

délicat les traitements car les softs 'accrochent' la trame.

Donc si on l'utilise en Infrarouge avec filtre, 2 conseils importants :



- suréchantillonner l'image pour que les plus fin détails soient suffisamment faciles à extraire

de la trame. Perso j'utilise un FD de 30 environ (soit le double du F/D résolvant d'un capteur monochrome avec

des pixels de 3.75 microns).



- un excellent'truc' vu sur le groupe Yahoo Firecapture : afficher l'image débayerisée dans

Firecapture (l'image est logiquement très rouge), ensuite ajuster les curseurs 'Wblue' et 'Wred'

pour obtenir une image la plus proche d'une image monochrome neutre, du moins en théorie.

Avec l'Ir685 le meilleur équilibre est obtenu avec une dominante rouge donc faites des tests

avec votre setup.

Une fois à l'équilibre,, la contribution des pixels rouge, vert et bleu est équilibrée au mieux et la trame

réduite au minimum, presque invisible.

Ne pas oublier de décocher l'option de débayerisation avant de lancer les captures !

Ne pas débayeriser pendant le traitement (débayerisation en Ir = perte de résolution)





J'ai choisi cette fois d'imager à 60 et 75 images/seconde avec des captures de 4 minutes

pour la couleur (3 captures d'affilée) . Pour l'infrarouge, là j'étais à 50 images/sec mais

les brutes étaient complètement déséquilibrée (je n'ai pas suivi mon 2e conseil, pas bien ! )

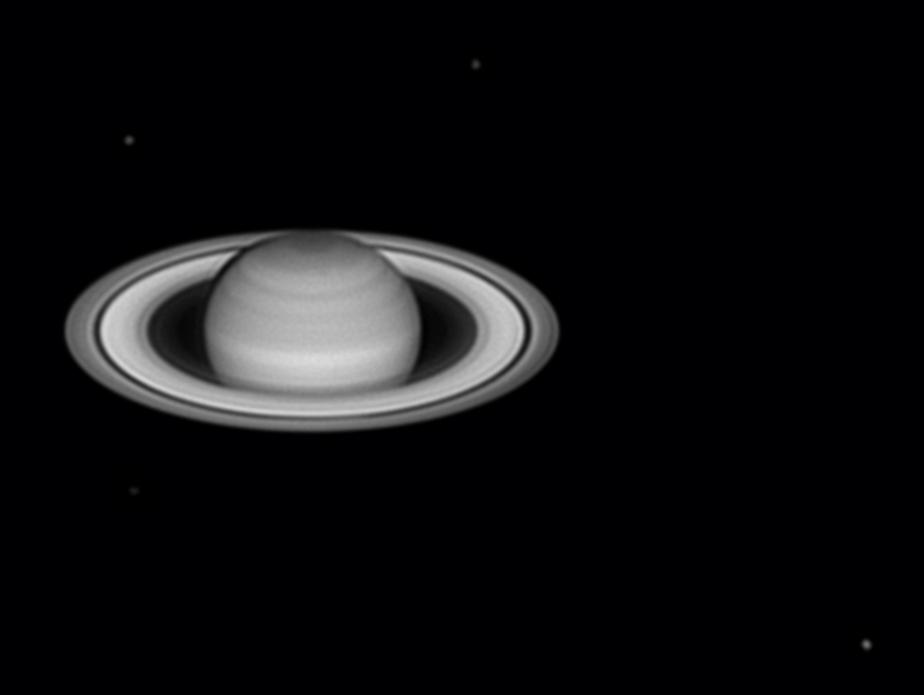

Les images sont à taille d'acquisition. Sur l'image infrarouge, on voit clairement la tempête.

ouf j'ai cru ne jamais tomber au bon moment !



Me reste encore toutes les images du 29/06 !













SETUP :

-------



Télescope Newton 400/1800 maison sur monture LXD 750.

barlow 3x + ADC + filtre de luminance (Ir/UV Cut) ou Infrarouge Ir685 + caméra ZWO ASI 224 MC.



Pour la couleur, 3 captures de 4 minutes, (soit 36800 brutes), tri à l'oeil, 5850 images conservées.

Pour l'infrarouges 2 captures de 4 minute (soit 25000 brutes), tri à l'oeil, 3530 images conservées.

Capture avec Firecapture 2.4.



Registration sous Autostakkert 2 puis traitement Iris puis Photoshop pour finaliser les

retouches cosmétiques. Les satellites sont traités à part.



Albéric

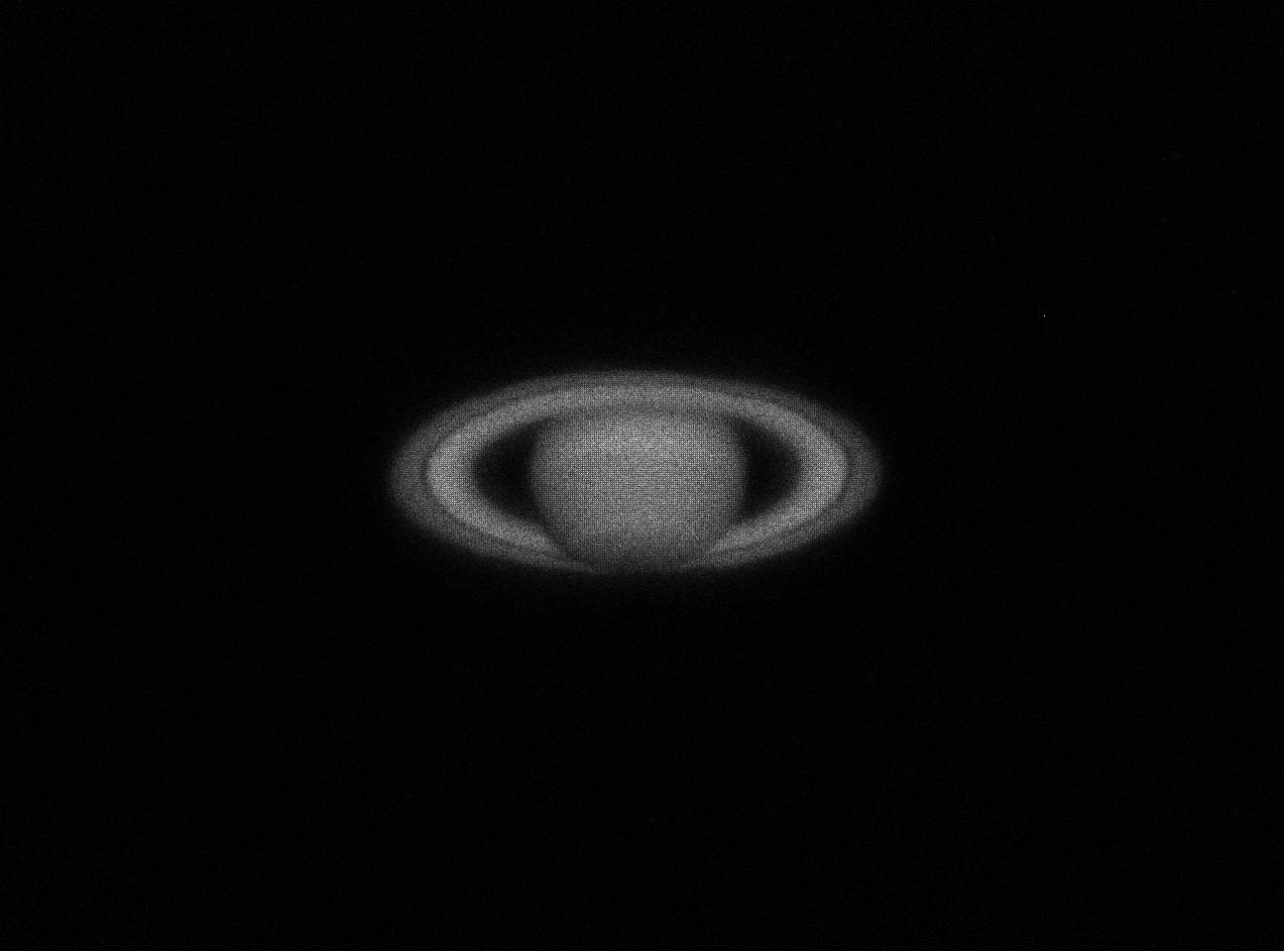

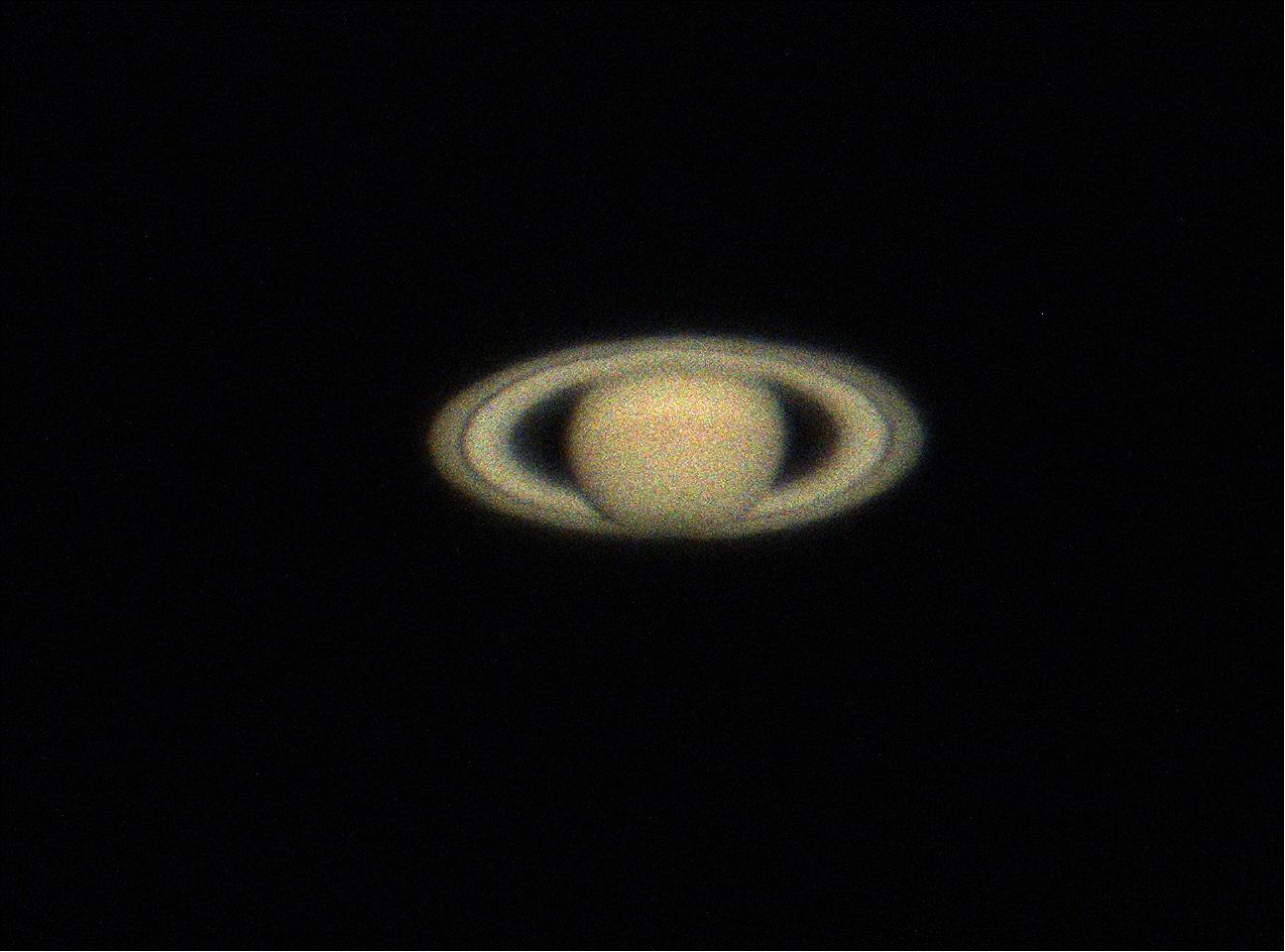

Voici 2 belles brutes (une grande majorité est moins bonne) pour donner une idée :



Modifié 14 juillet 2015 par xs_man

[exaxe]

salut

elle a l'air incroyablement sensible cette camera! et en exposition pour l'infrarouge tu étais a 20ms pour un histogramme à combien?



oui, je la vois la tempete! et sur la couleur il me semble voir des spots blancs sur le globe à droite...



je crois que bientôt , cette hiver avec Jupiter, le tri à l’œil va devenir quasi impossible!



et au fait tu as un site ou quelque chose de ressemblant où tu stockent tes clichés?



stephane

[Marc Delcroix]

Bravo Alberic, même sur l'écran de mon portable l'infrarouge me semble super détaillée, avec la perturbation atmosphérique!



Pour le conseil numéro 2, il faut bien debayeriser avec AS2 après?

Au passage, pour moi la matrice est une RGGB, et elle est invisible au traitement après debayerisation ... !?!

[xs_man]

Bravo Alberic, même sur l'écran de mon portable l'infrarouge me semble super détaillée, avec la perturbation atmosphérique!



Note : les images ne sont pas 'dérotées'.



Pour le conseil numéro 2, il faut bien debayeriser avec AS2 après?



Non car si tu débayerises tu perdras l'avantage de travailler comme avec un capteur monochrome, donc à pleine résolution en Ir. Donc il faut faire avec la trame. Mais en équilibrant correctement le rouge et le bleu, la trame est nettement atténuée.



Au passage, pour moi la matrice est une RGGB, et elle est invisible au traitement après debayerisation ... !?!



Oui la matrice est bien une RGGB, comme sur ma Point Grey. Au début il y avait un petit bug dans une DLL et il fallait débayeriser en GBRG. Mais c'est corrigé depuis.

La matrice après débayerisation disparait puisque un algoritme interpolle les pixels manquant pour obtenir une image 'propre'. Mais qui dit interpolé, dit aussi perte de résolution.



Albéric

[lock042]

Bravo !! Elle est superbe



Tu aurais la nomenclature des satellites ? .

[xs_man]

salut

elle a l'air incroyablement sensible cette camera! et en exposition pour l'infrarouge tu étais a 20ms pour un histogramme à combien?



J'ai vérifié, j'étais au taquet, à 100%. Gain = 41 dB.

Par contre attention, les canaux RVB étaient déséquilibrés pour ces captures, rouge très fortement majoritaire (l'Ir685 'gratte' un peu de rouge profond du visible) et trame de la matrice de Bayer bien visible.

Si tu équilibres correctement ça diminue la dynamique, il faut plus de gain.

oui, je la vois la tempete! et sur la couleur il me semble voir des spots blancs sur le globe à droite...

La tempête c'est certain. Pour les spots je pense que c'est du bruit seulement.



je crois que bientôt , cette hiver avec Jupiter, le tri à l’œil va devenir quasi impossible!



A la louche :



50/60 images/seconde sur Saturne = 100/120 images/seconde sur Jupiter = 200/240 images/seconde sur Mars (en fenêtrant).



Sur Jupiter avec des captures de 2 minutes = 12000/14400 brutes

Sur Mars avec des captures de 5 minutes = 48000/57600 brutes



et au fait tu as un site ou quelque chose de ressemblant où tu stockent tes clichés?

stephane



Non je n'ai pas de site perso, je n'en vois pas l'intérêt.



Albéric

[jonathan49]

elle est grandiose cette saturnette et pleine de details merci pour le partage !!

[xs_man]

Bravo !! Elle est superbe

Tu aurais la nomenclature des satellites ? .

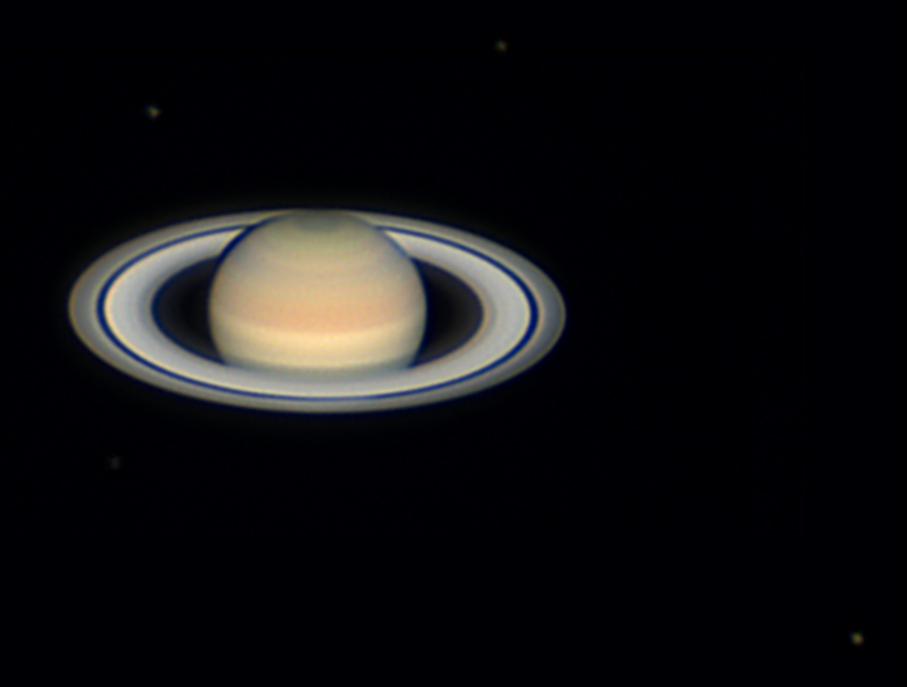

Rhéa, Thétis, Dioné et Encelade.





Albéric

[exaxe]

merci Albéric pour toutes ces précisions, et moi comment je fais pour voir toutes tes photos sans galérer avec la recherche!

Quoique, déjà tu dois passer un max de temps sur l'ordi avec les yeux rouges alors si il faut rajouter plus de temps encore pour faire une gallerie flickr ou autre!

[olivdeso]



36800 brutes, tri à l'oeil, 5850 images conservées.



Albéric





...le clavier fume encore ? pas de crise d'épilepsie ?



Le résultat est excellent.

[xs_man]

....

Quoique, déjà tu dois passer un max de temps sur l'ordi avec les yeux rouges alors si il faut rajouter plus de temps encore pour faire une gallerie flickr ou autre!



Tu as tout compris !





...le clavier fume encore ? pas de crise d'épilepsie ?

Le résultat est excellent.

Encore vivant mais c'est vrai qu'il faut une certaine dose de patience et de ténacité (et une ptite aspirine de temps en temps. )



Albéric

[wilexpel]

Tu as tout compris !





Encore vivant mais c'est vrai qu'il faut une certaine dose de patience et de ténacité (et une ptite aspirine de temps en temps. )



Albéric



Tu portes des lunettes maintenant Albéric ou tu as une canne blanche ?

Très beaux résultats avec une belle tempête bien définie, bravo !

[zeubeu]

Bravo c'est superbe.

Par contre où se situe la tempête ???



Fred

[Quercus]

Ouh la...mais c'est qu'elle est superbe cette saturne. Bravo à toi.

Je suis impressionné par les détails...il y aurait moyen de voir une brute svp??

Juste comme ça par curiosité

[wilexpel]

Bravo c'est superbe.

Par contre où se situe la tempête ???



Fred

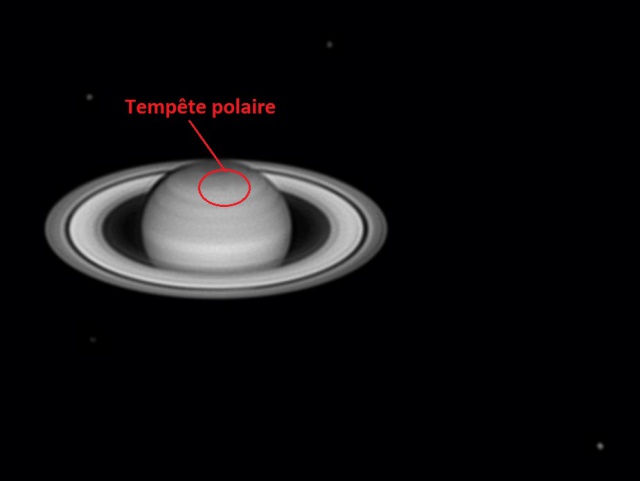

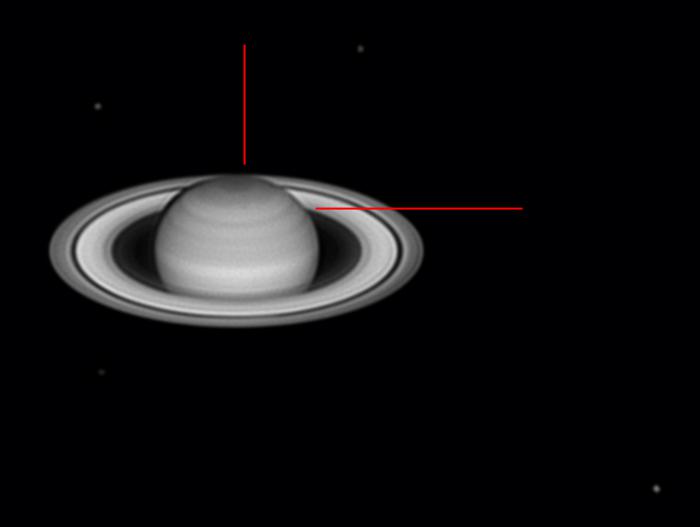

Ici :



[xs_man]

Tu portes des lunettes maintenant Albéric ou tu as une canne blanche ?

Très beaux résultats avec une belle tempête bien définie, bravo !



Pas de lunettes pour l'instant mais bon le temps ne s'écoule que dans un seul sens !



Bravo c'est superbe.

Par contre où se situe la tempête ???

Fred



Ici :





Ouh la...mais c'est qu'elle est superbe cette saturne. Bravo à toi.

Je suis impressionné par les détails...il y aurait moyen de voir une brute svp??

Juste comme ça par curiosité



2 belles brutes (mais elles ne sont pas toutes comme ça) :



[wilexpel]

"Pas de lunettes pour l'instant mais bon le temps ne s'écoule que dans un seul sens ! "



Malheureusement !

[xs_man]

"Pas de lunettes pour l'instant mais bon le temps ne s'écoule que dans un seul sens ! "

Malheureusement !



Au moins on aura vu les images de Pluton et Charon !
