Brochage prises DB9 et RJ des EQ6/AZEQ6

[Fred_76]

Bonjour



N'ayant pas envie de racheter un nouveau câble EQDir/EQTooth après changement de monture, est-ce que vous auriez le brochage des fils sur les prises DB9 des EQ6 et celui des prises RJ des HEQ5/AZEQ6 ?

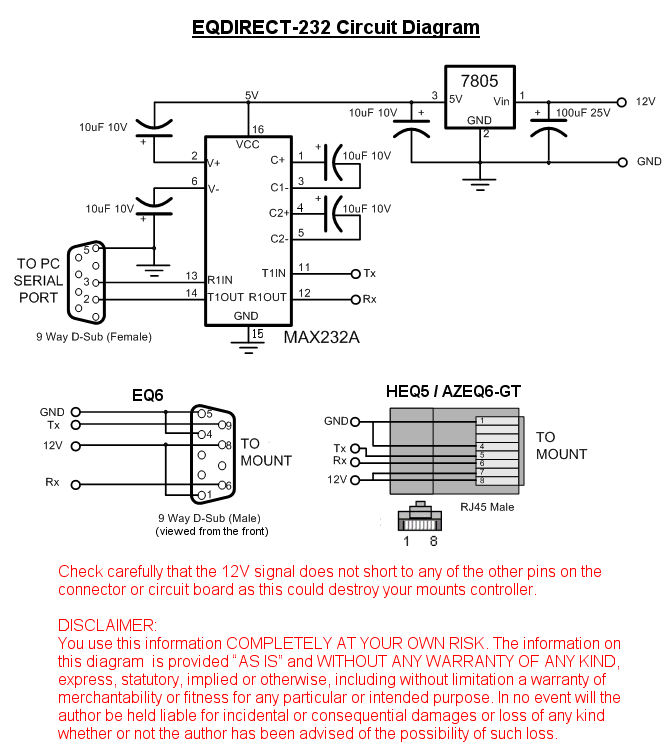

J'ai bien trouvé ce schéma, mais sans une photo me montrant comment regarder les prises DB9 et RJ45, je n'arrive pas à savoir dans quel sens les broches sont numérotées...





Le module EQTooth (Pierro Astro) que j'ai a un connecteur DB9 indémontable. Dans le module on voit qu'il y a 4 fils qui sont reliés :

1 bleu, 1 rouge, un blanc et un noir. Les autres sont coupés.



Comme la prise DB9 est un modèle indémontable, je doute fort que les fils 12V et GND soient affectés à deux broches comme sur le schéma ci dessus...



A+



Fred

Modifié 12 juillet 2015 par Fred_76

[Astroced69]

Essayes avec un multimètre ;-)

Il n'y a aucun chiffre sur la prise DB9?

[Fred_76]

Non rien. C'est une prise moulée monobloc, rien n'est accessible...

[Astroced69]

Si je dis pas de bêtise, il faut regarder la prise côté "face", c'est à dire à l'opposé de la partie soudure, pour avoir l'ordre de numérotation

[Gandalf]

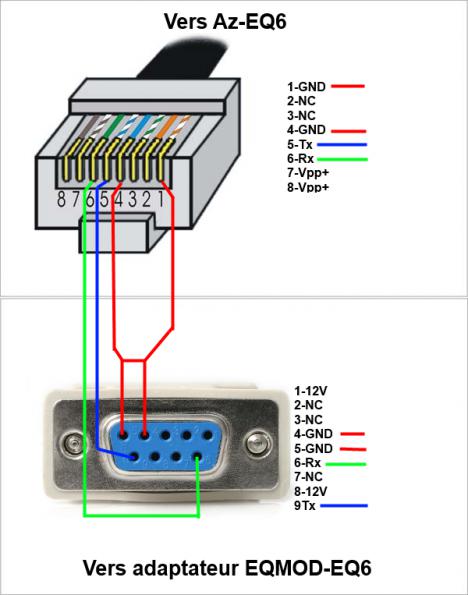

Tu peux faire une rallonge/adaptatrice comme ceci:

JL

[ZeSly]

Regarde tes DB9 d'un peu plus prêt : il y a les numéros a côté de chaque broches. D’ailleurs on les voit sur la photo de Gandalf.

[Fred_76]

Arghhh, oui, avec mes vieux yeux... il y a effectivement des tous petits chiffres que j'ai pu voir avec une loupe... Cela dit la photo de Gandalf montre une prise femelle, la prise du module EQTooth est une prise male : donc attention aux numéros qui sont à lire en "miroir".



Ca y est, l'AZEQ6 est commandée, mon EQ6 est donc à vendre (600 EUR avec kit courroies 2 axes des chez Rowan, câble EQDir, 2 contrepoids, VSF neuve en DEC, roulements neufs sur VSF, raquette, et modification de l'ergot de réglage d'altitude, pas d'alim mais un câble, intensité de LED du viseur polaire non réglable sur ce modèle, quelques accrocs sur la peinture).

Modifié 13 juillet 2015 par Fred_76

[Captain Flam]

Attention



Il me semble que la connexion DB9 en haut a droite à un branchement



Fab

[Fred_76]

Multimetre acheté. Avec ça, les fils seront vite repérés... Il ne me reste plus qu'à trouver un bout de câble avec une fiche RJ45 déjà montée.

[Fred_76]

Bon, c'est fait mais pas encore testé. Le module EQTooth est relié à la prise DB9 par 4 fils, bleu, rouge, blanc et noir.



La prise DB9 Pierro Astro était distribuée comme ça :

1 : blanc

2 : jaune

3 : orange

4 : gris

5 : noir

6 : bleu

7 : vert

8 : marron

9 : rouge



Les prises RJ45 précablées ont un brochage standard et les couleurs sont toujours les mêmes. La prise RJ45 a le brochage suivant :

1 : blanc-orange

2 : orange

3 : blanc vert

4 : bleu

5 : blanc bleu

6 : vert

7 : blanc marron

8 : marron



Muni de ces renseignements et du brochage indiqué par Gandalf ci-dessus on a alors les connexions suivantes à réaliser.



RX : fil bleu (6) du boitier sur fil vert (6) RJ45

TX : fil rouge (9) du boitier sur fil blanc-bleu (5) RJ45

12 V : fil blanc (1) du boitier sur fils marron (7) et blanc-marron (8) RJ45

Masse : fil noir (5) du boitier sur fils bleu (4) et blanc-orange (1) RJ45

Modifié 29 juillet 2015 par Fred_76

[Fred_76]

Testé hier soir, ça marche !!!
