problème : 80ed astigmate ?

[metzfr]

Bonjour à tous,



J'ai un soucis sur ma 80ed, mes étoiles ne sont pas rondes, mais prennent une forme triangulaire :



(crope venant de l'image suivante : http://www.astrobin.com/full/193150/0/ )



En nettoyant mon optique, je me suis aperçu que la lentille frontale bougeait un peu. Ce pourrait-il que ce soit l'origine de mes problème ?



Je n'ose pas trop y toucher de peur d'aggraver les choses.



Que pourrais-je faire pour améliorer ça ?



Merci pour votre aide.

[Qorche]

Bonjour Fred !

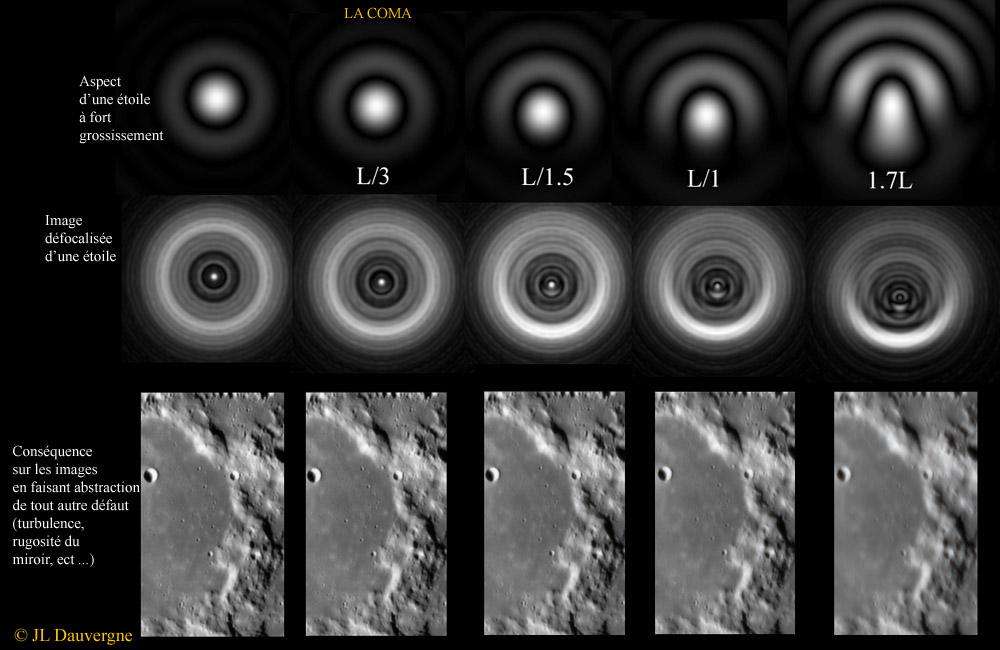

A priori vu la forme avec une pointe d'un côté il s'agit plus de coma que d'astigmatisme. Ce qui corrobore un défaut d'alignement.





Si la lentille frontale bouge un peu, c'est probablement un manque de vissage sur la bague de resserrage. Tu peux tester le serrage en utilisant un compas pour visser/dévisser les deux trous. N'hésite pas à faire un star test visuel pour valider la correction.

Modifié 14 juillet 2015 par Qorche
Merci Christian pour l'idée d'illustration :)

[christiand]

Bonjour

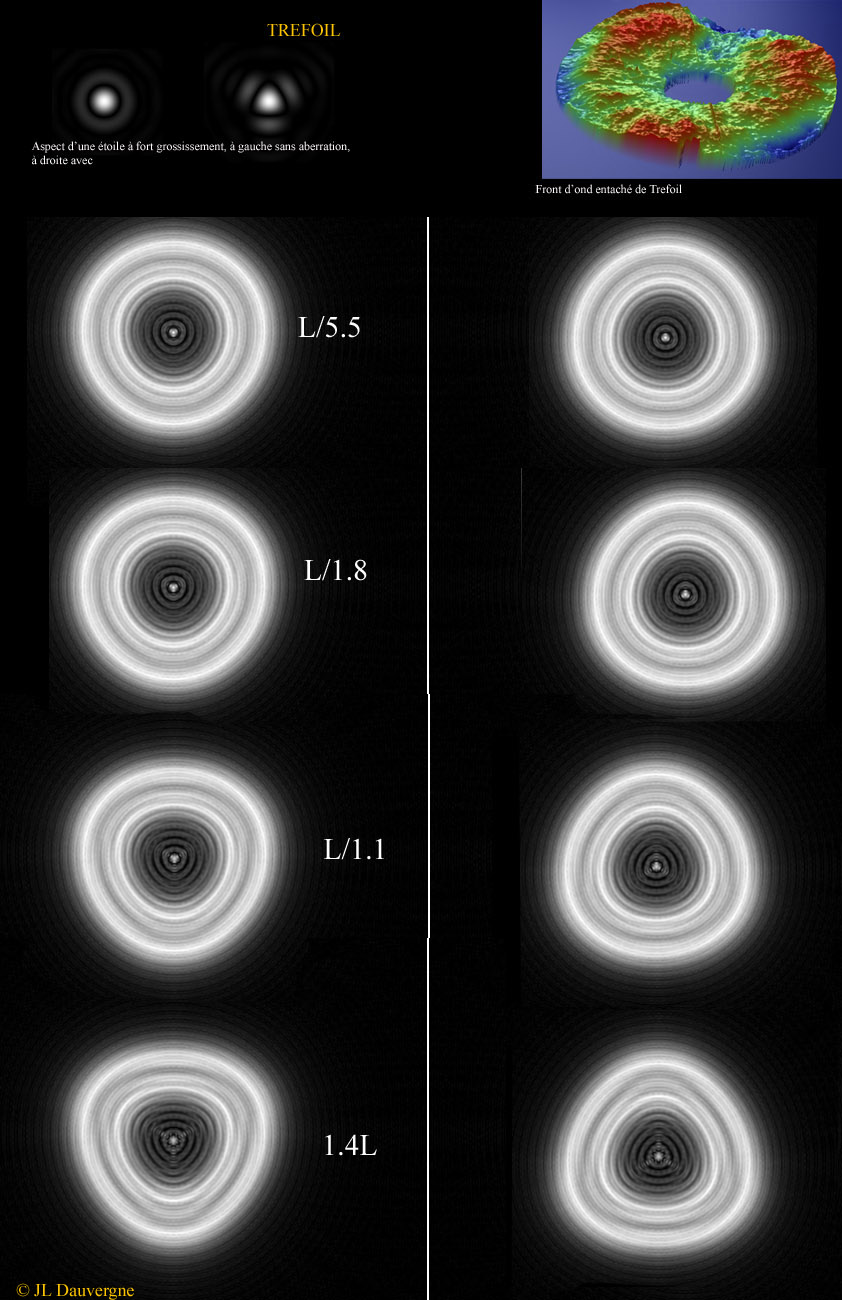

Une étoile qui présente un aspect triangulaire : je verrais plus un "trefoil" plutôt qu'un astigmatisme.

Le tréfoil est souvent associé au pincement du miroir , ou de l'une des lentilles. C'est bien expliqué sur des sites qui d'écrivent le "star test", exemple :













Christian

[metzfr]

Bonjour Fred !



A priori vu la forme avec une pointe d'un côté il s'agit plus de coma que d'astigmatisme. Ce qui corrobore un défaut d'alignement.







J'ai monté récemment un nouveau porte oculaire Kepler sur ma 80ed. Le défaut d'alignement pourrait-il venir de là ?

D'un autre côté, vu qu'il y a 3 vis à serré, je ne vois pas trop comment je pourrais ne pas être aligné.

Mais dans le doute je peux essayer de tout démonter/remonter



Merci pour ta réponse.

[metzfr]

Bonjour



Une étoile qui présente un aspect triangulaire : je verrais plus un "trefoil" plutôt qu'un astigmatisme.



Bonjour Christian,



Affectivement, la forme correspond bien ! Je vais regarder de ce côté là.

[olivdeso]

oui tréfoil = lentille coincée probablement, dans la lunette ou dans le réducteur/aplanisseur.

Si la lentille frontale bouge un peu, probable que ça ne vienne pas d'elle. Probable aussi que la deuxième lentille du doublet ne soit pas trop serrée, elle sont ouvent serrées ensemble, en sandwich avec une cale entre les 2, mais à vérifier.



- Donc bien vérifier sur une pose courte (sans effet de suivit)

- Vérifier sans correcteur sur une étoile au centre



très possible que ça ne vienne pas de ta lunette au final...

[BGI]

Salut,



En regardant ta full à 400% dans les coins, moi je dirais pb d'alignement de l'axe du nouveau PO avec l'axe optique...

[metzfr]

- Donc bien vérifier sur une pose courte (sans effet de suivit)

- Vérifier sans correcteur sur une étoile au centre



très possible que ça ne vienne pas de ta lunette au final...



Lors des dernière poses, je n'ai pas utilisé le réducteur pour vérifier que ça ne venait pas de lui.

Et j'ai le même problème.

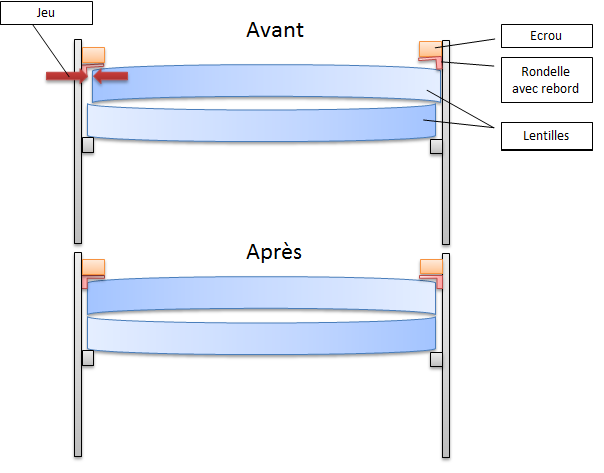

Par contre, j'ai démonté l'optique. Sous l'écrou (je ne sais pas comment ça s'appelle l'écrou avec le 2 trous), il y a une rondelle. Cette rondelle à un rebord extérieur.

En la recalant bien avec la lentille, j'ai l'impression que le rebords se place entre la lentille et le bord du tube.

Et maintenant, ça ne bouge plus !

J'ai resserré modérément l'écrou pour ne pas forcer sur la lentille.



Faut que je teste sur le ciel, mais si ca se trouve, la lentille n'était simplement pas bien calée par la rondelle.

Je croise les doigts ! :-)

[metzfr]

Après un nouveau test hier soir, je pense être sur la bonne piste. Il faudra faire d'autres tests avec le tubes dans différentes positions, mais pour le moment, c'est mieux.



Le problème en image :





Les tests d'hier soir :



La photo source :

http://i18.servimg.com/u/f18/16/81/60/60/ic507010.jpg

[christiand]

Le trefoil n'est plus visible.... action efficace ! A confirmer avec d'autres images.





Christian

[hdryx]

Salut à tous,



Je détererre cette discussion car j'ai aussi un problème de tréfoil mais avec un Newton 150/750. J'ai desserré les vis du miroir primaire et c'est toujours pareil.





très possible que ça ne vienne pas de ta lunette au final...



Cette remarque est intéressante. Ca peut venir d'où le problème? Dans mon cas j'ai juste un APN Nikon monté directement au foyer avec une bague T2.



Merci.

[olivdeso]

il vaudrait mieux ouvrir une nouvelle discusion spécifique, c'est très différent comme tube.



Il est bien collimaté ?



Tu as un correcteur de coma ?



Partout pareil ?

[hdryx]

Oui il est bien collimaté et sans correcteur de coma.



Voilà la suite de la discussion : http://www.webastro.net/forum/showthread.php?t=129594
