Ecran digital pour sonde de température

[-Amenophis-]

Bonjour,

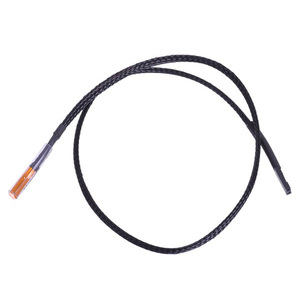

Je possède une sonde de température ultra plate et j'aimerais la connecter à un afficheur digital.





Descriptif technique

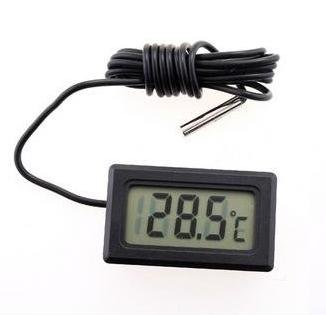

Puis-je prendre n'importe quel afficheur ? Genre celui-là :





Couper sa sonde et installer la mienne ?



Merci d'avance pour vos réponses les amis

[Fred_76]

Si tu ne t'intéresse qu'à un écart relatif de temperature, oui ça pourrait le faire. Si tu cherches une température précise, non ça ne le fera certainement pas. Il faut en effet calibrer la valeur affichée (point 0 et facteur d'échelle).

[-Amenophis-]

C'est pour afficher la température du cul du miroir primaire ....



Moi qui pensait que ça serait simple.

Comment fais-tu pour calibrer ?

[Fred_76]

En général les sondes sont des PT100. Elles ont une résistance de 100 Ohms à 0°C. C'est la résistance de la sonde et de son câble qu'il faut mesurer. Les sondes "génériques" vendues sur Internet ne sont pas toutes calibrées pour faire du 100 Ohm à 0°C et les boitiers de lecture "bas de gamme" ne permettent pas tous de modifier la calibration.



Pour ton primaire, le principal pour toi est de vérifier que sa température est stabilisée, donc si tu lis 12.4°C au lieu de 10.8 ou 13.6°C, tu t'en fous, ce qui importe c'est qu'elle soit stabilisée !

[-Amenophis-]

Donc suffisant pour un écart de température en faisant juste la connexion des files.



Merci pour tes réponses

[Fred_76]

La coupe + soudure va bien changer la résistance de la chaine de mesure. Donc ton afficheur risque de donner un chiffre fantaisiste. Mais il variera avec la température, ce que tu recherches en fait.



Cet afficheur devrait mieux convenir, il est fait pour des PT100, il suffit juste de l'alimenter entre 7 et 12V et de brancher les deux fils de ta sonde (sans les couper/rallonger) :



http://fr.aliexpress.com/item/Freeshipping-Digital-display-thermometer-temperature-meter-PT100/1433387844.html

Modifié 21 juillet 2015 par Fred_76

[trasher]

Attention toutes les sondes de temperature ne sont pas de simple thermistances resistive.



Sur mon arduino c une sonde a 3 fils, un pour l'alim un pour la masse et un pour le train binaire d'info pour la temperature.



Bien verifier que ta sonde colle avec ton afficheur !



A+
