Support Filtre solaire (Baader Astrosolar)

[QuantumAtomos]

Bonjour à tous !



Suite a l'echec de la première réalisation du filtre solaire pour mon newton 200mm (pour une simple bétise d'incompréhension), j'ai décidé de recommander une feuille astrosolar baader et de tout recommencer.



Je vais poster içi quelques photos de la réalisation du support afin de donner des idées aux personnes voulant faire un support similaire.



Tout d'abord, j'ai commander la feuille : http://www.teleskop-express.de/shop/product_info.php/language/en/info/p547_Baader-Astro-Solar-Filterfolie---Visuell---A4-Stueck.html



et j'ai également commandé un bouchon de fermeture pour tube de 200mm afin de l'utiliser comme support : http://www.teleskop-express.de/shop/product_info.php/info/p4215_GSO-additional-dust-cover-for-8--Newtonians-and-8--RC.html

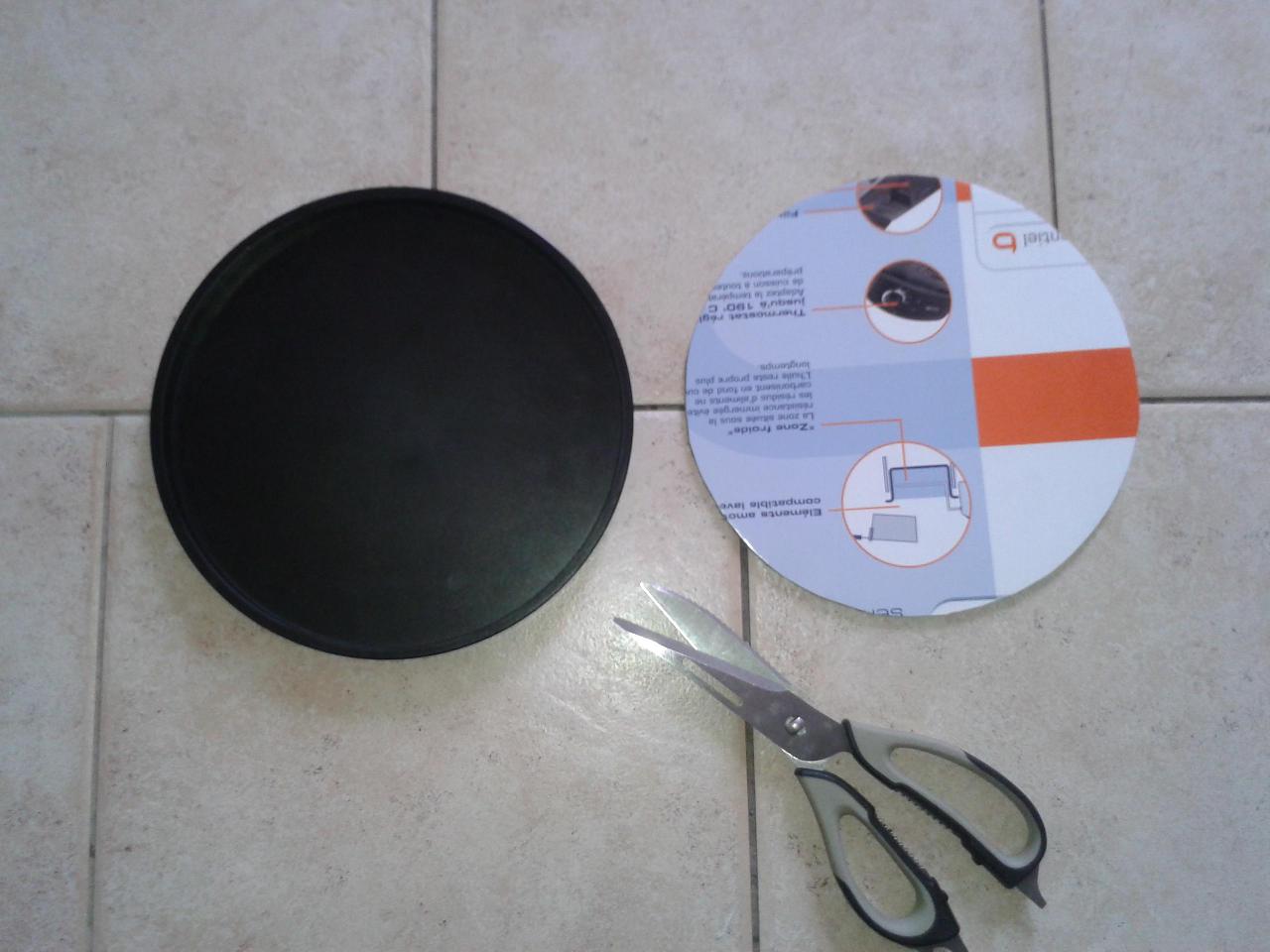

J'ai découpé un cercle en carton au diamètre interne du bouchon de fermeture :

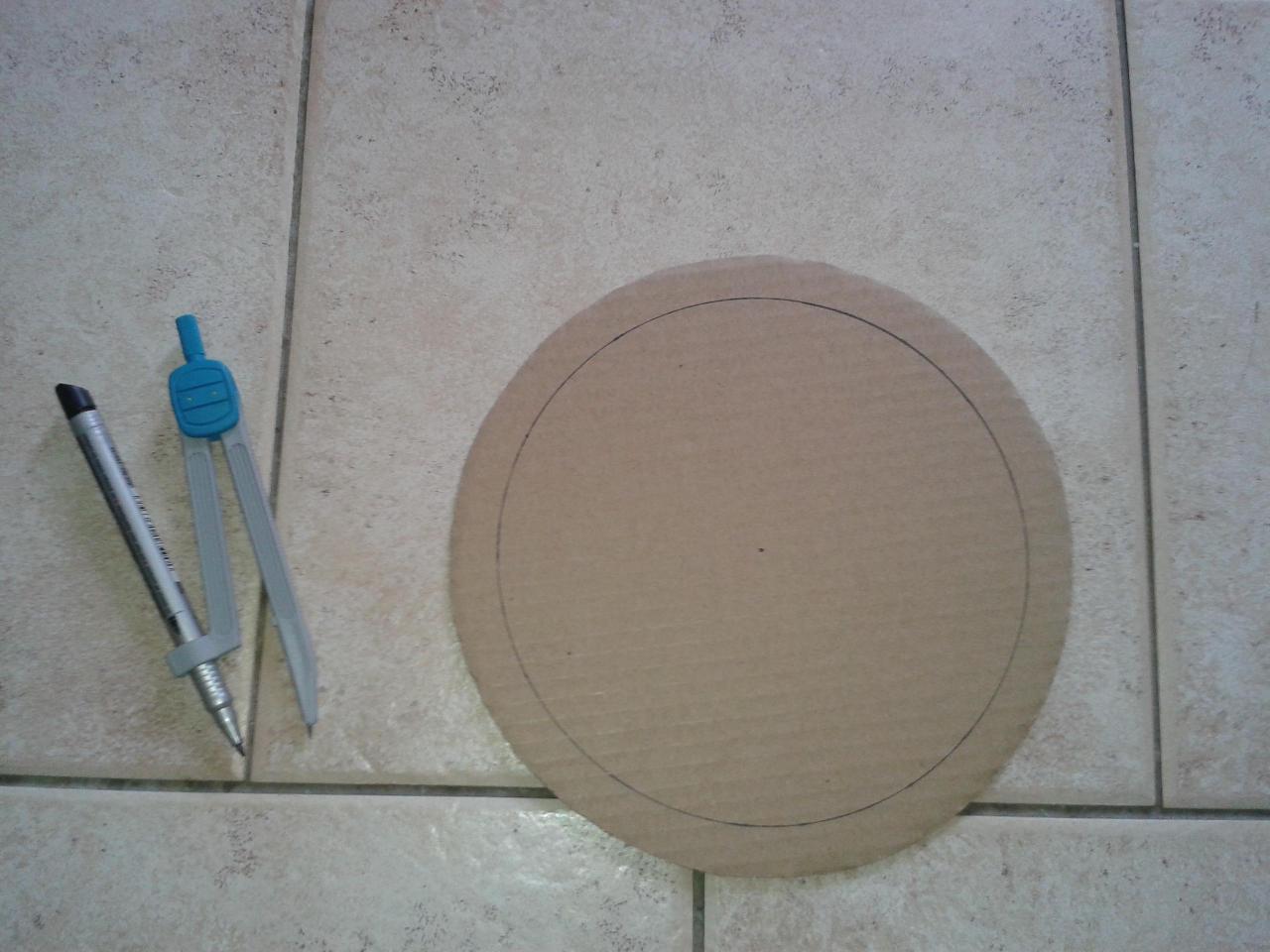

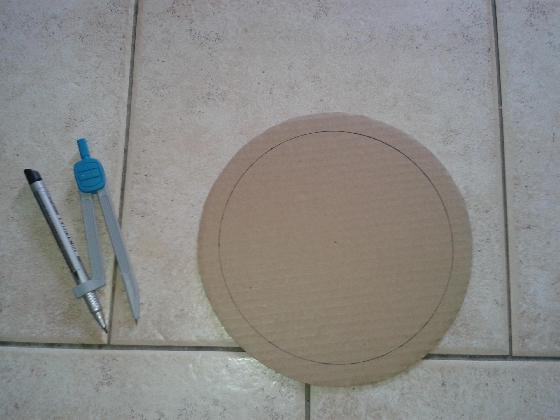

J'ai ensuite, à l'aide d'un compa, tracé un cercle afin de pouvoir évider le cercle en carton :

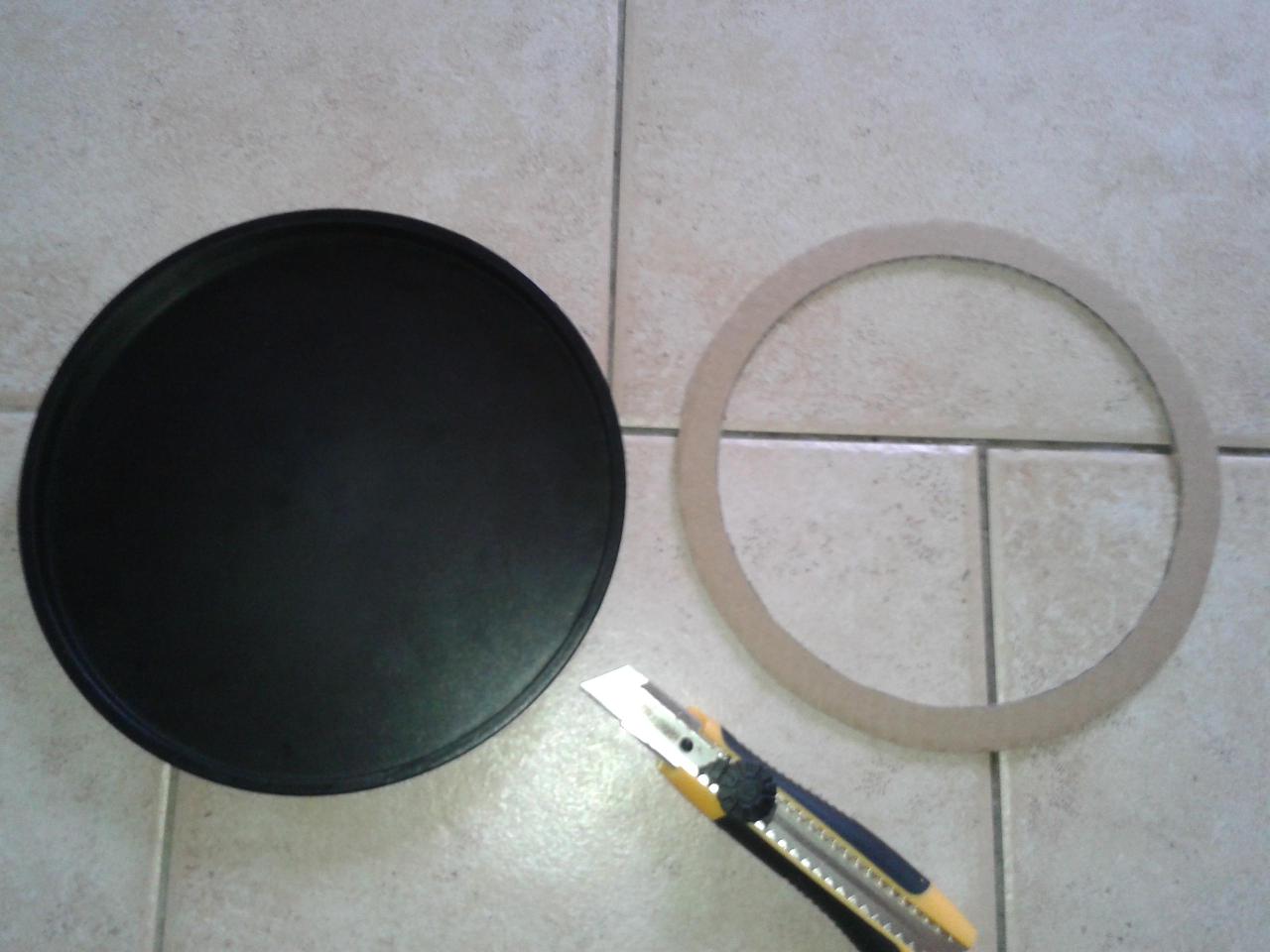

Le carton évidé a l'aide d'un cuter, cela me donne un anneau :

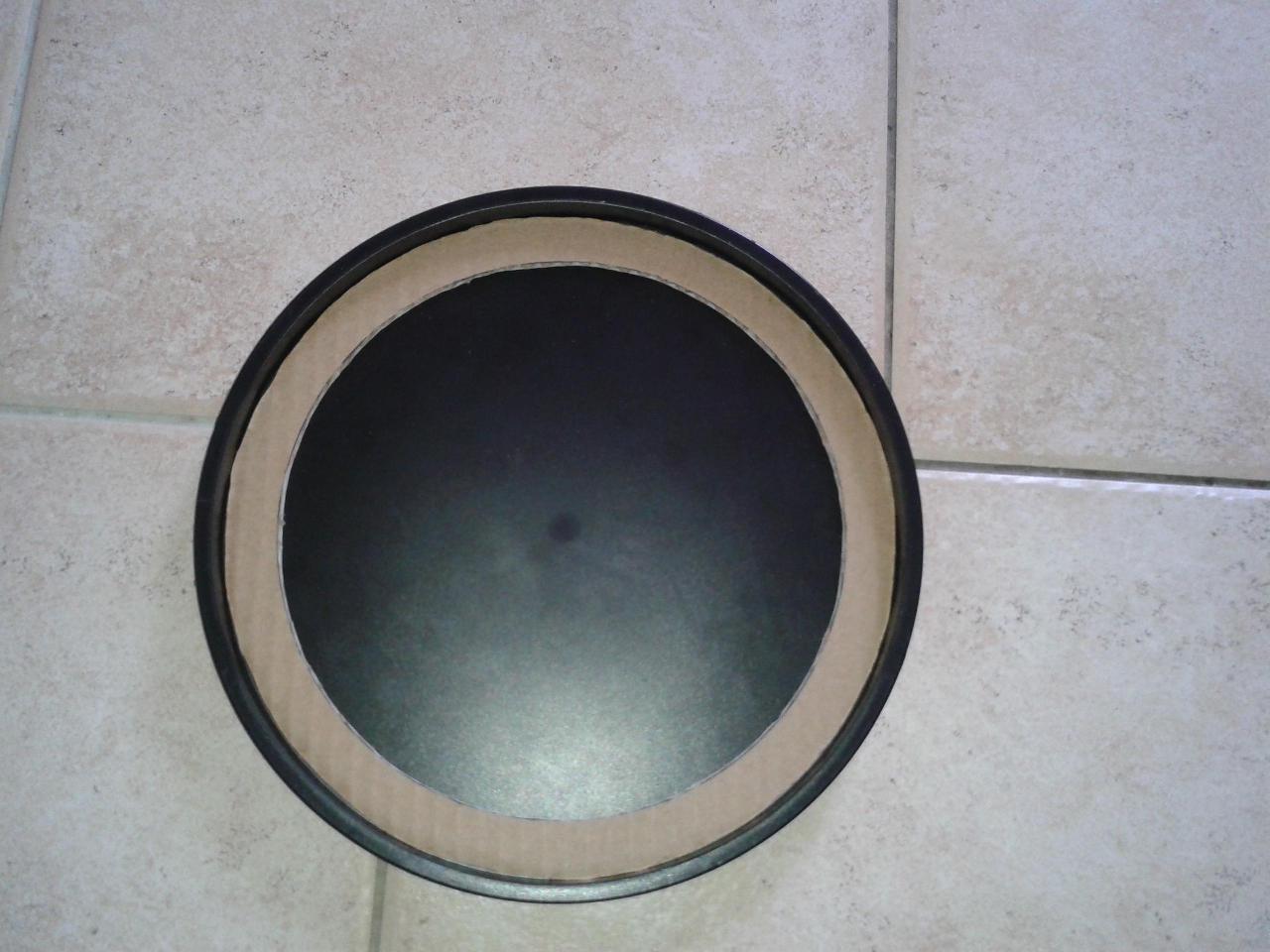

L'anneau peut ainsi venir se loger pile poil dans le bouchon du tube :

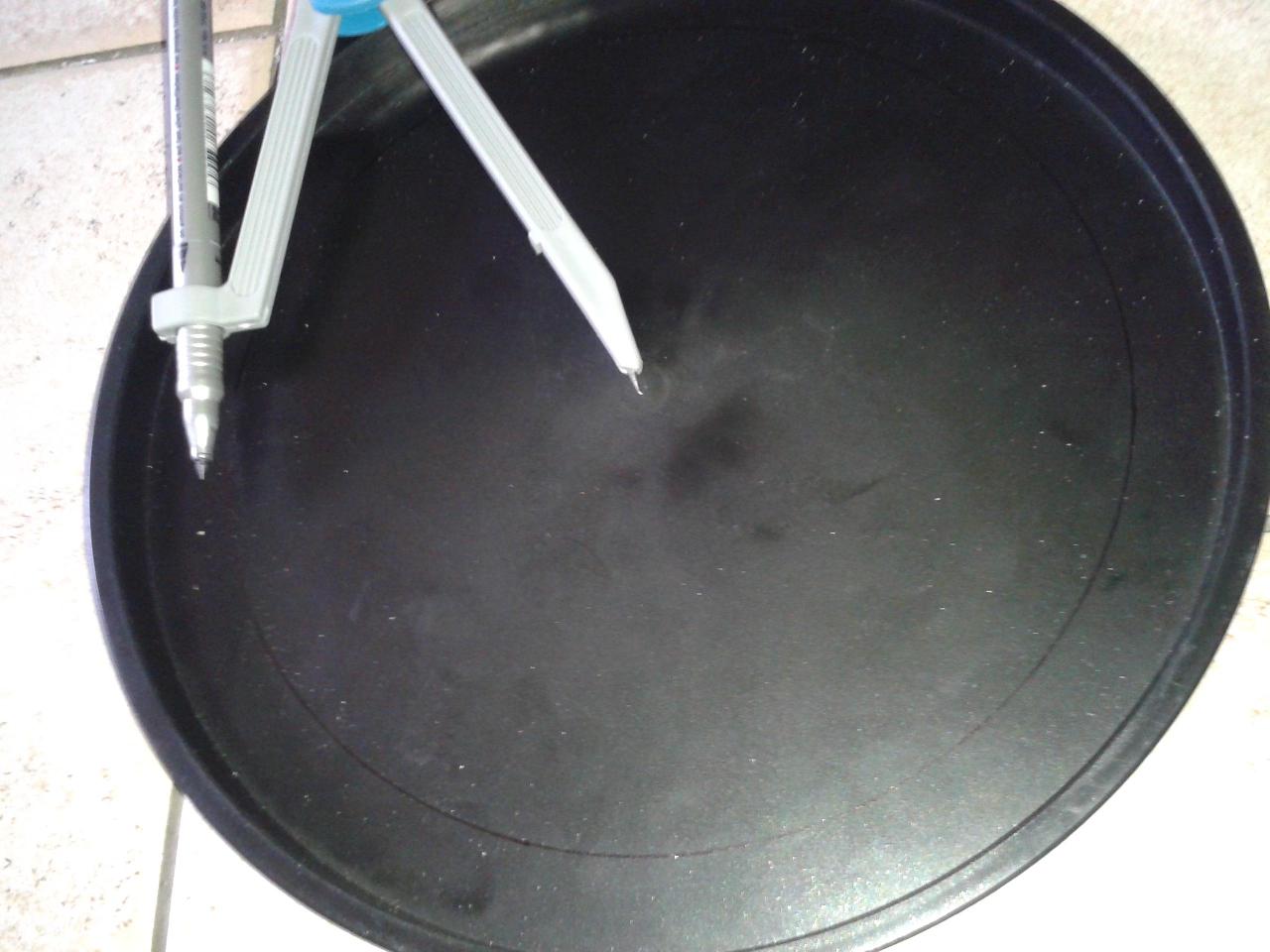

A l'intérieur du bouchon, je trace le même cercle que celui fait sur le carton (au même diamètre donc) :

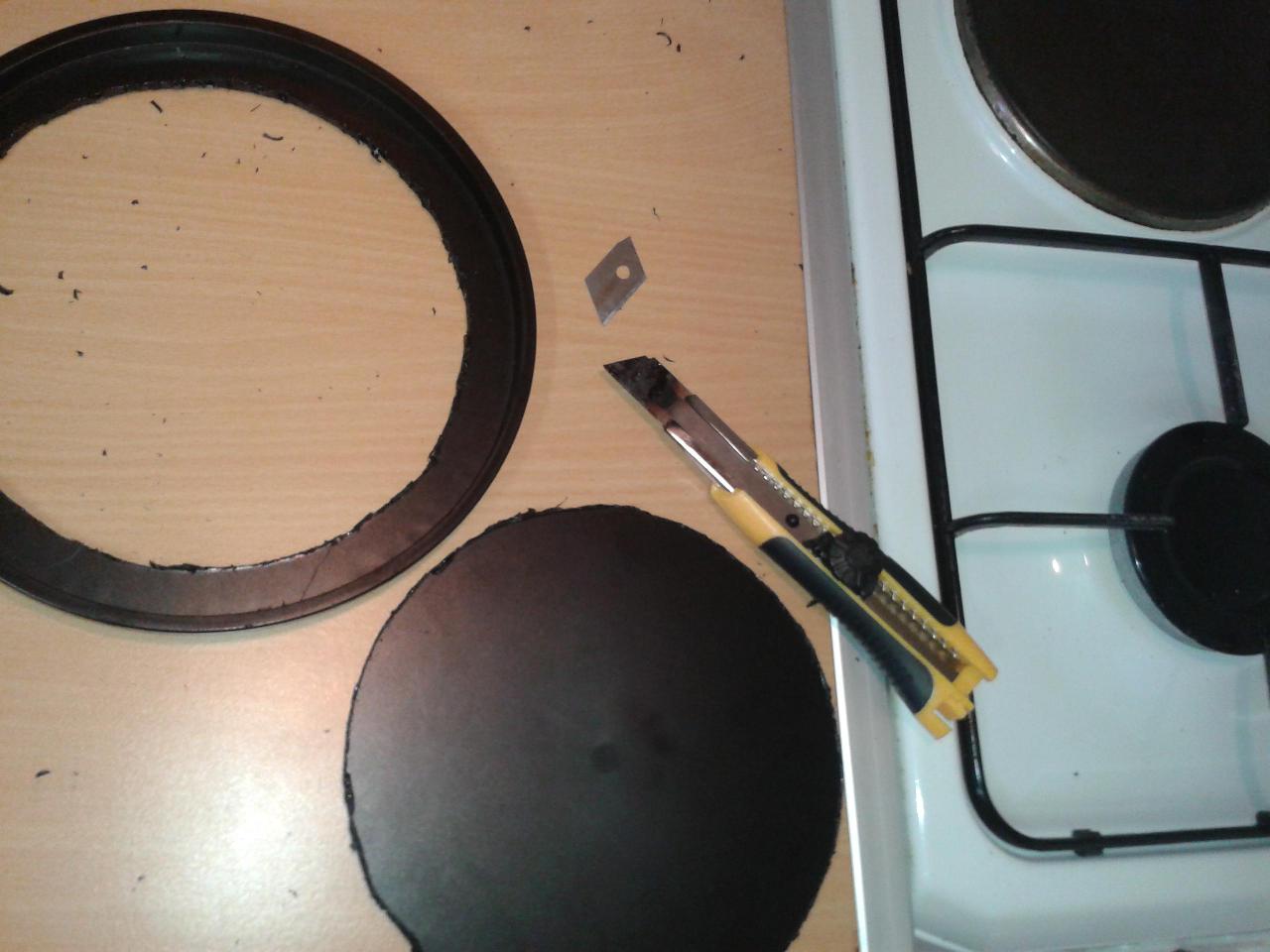

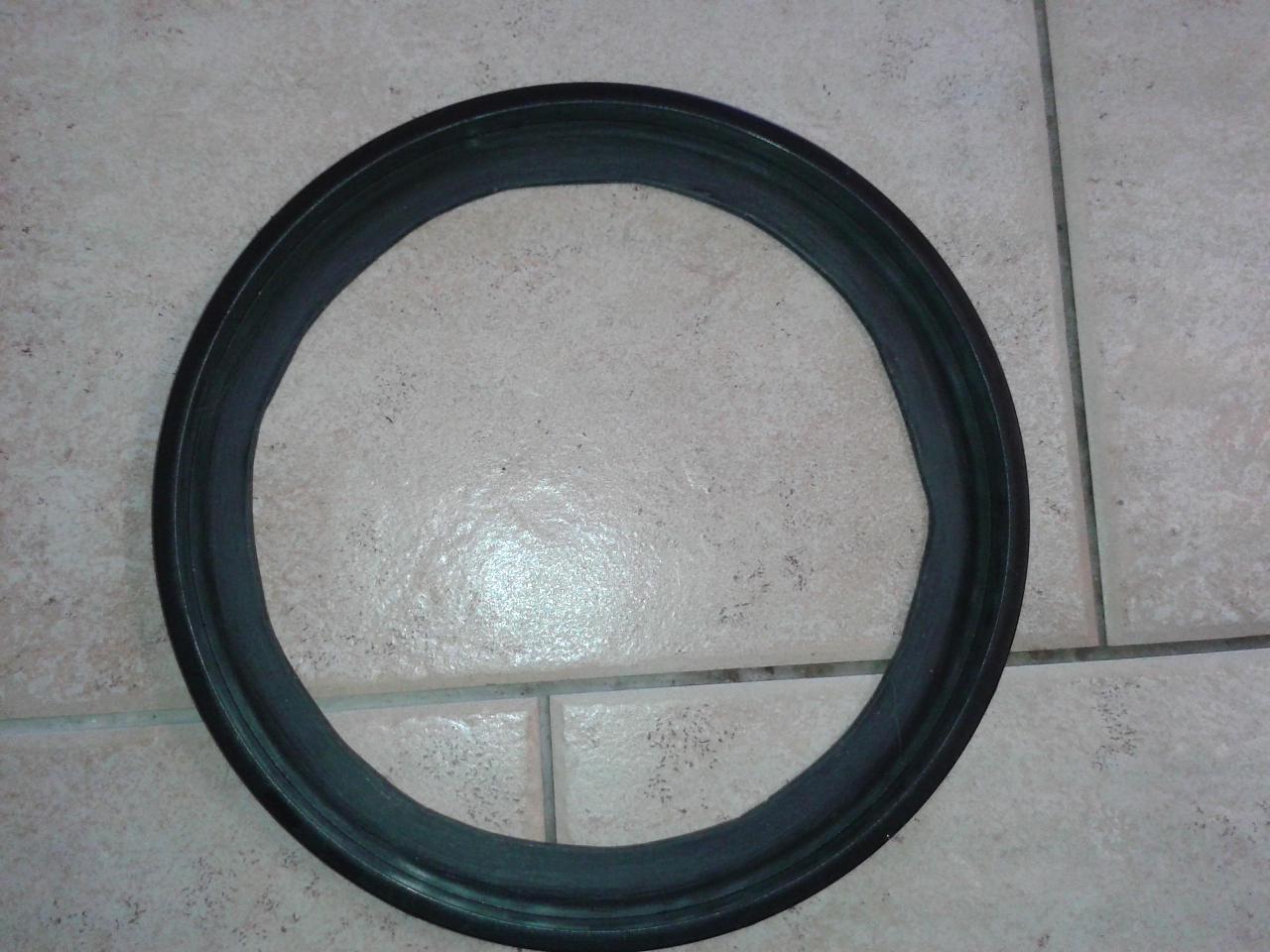

La phase la plus difficile pour moi était de découper le bouchon du tube : n'ayant absolument aucun matériel pour découper, j'ai découper l'épais plastique à l'aide de mon cuter dont la lame était chauffer avec ma gazinière afin de faire fondre le plastique. C'était long (presque 45min pour tout découper!) et l'odeur du plastique brulé n'était pas top mais ça valait le coup :







Avec un petit coup de papier de verre fin pour lisser les bords :

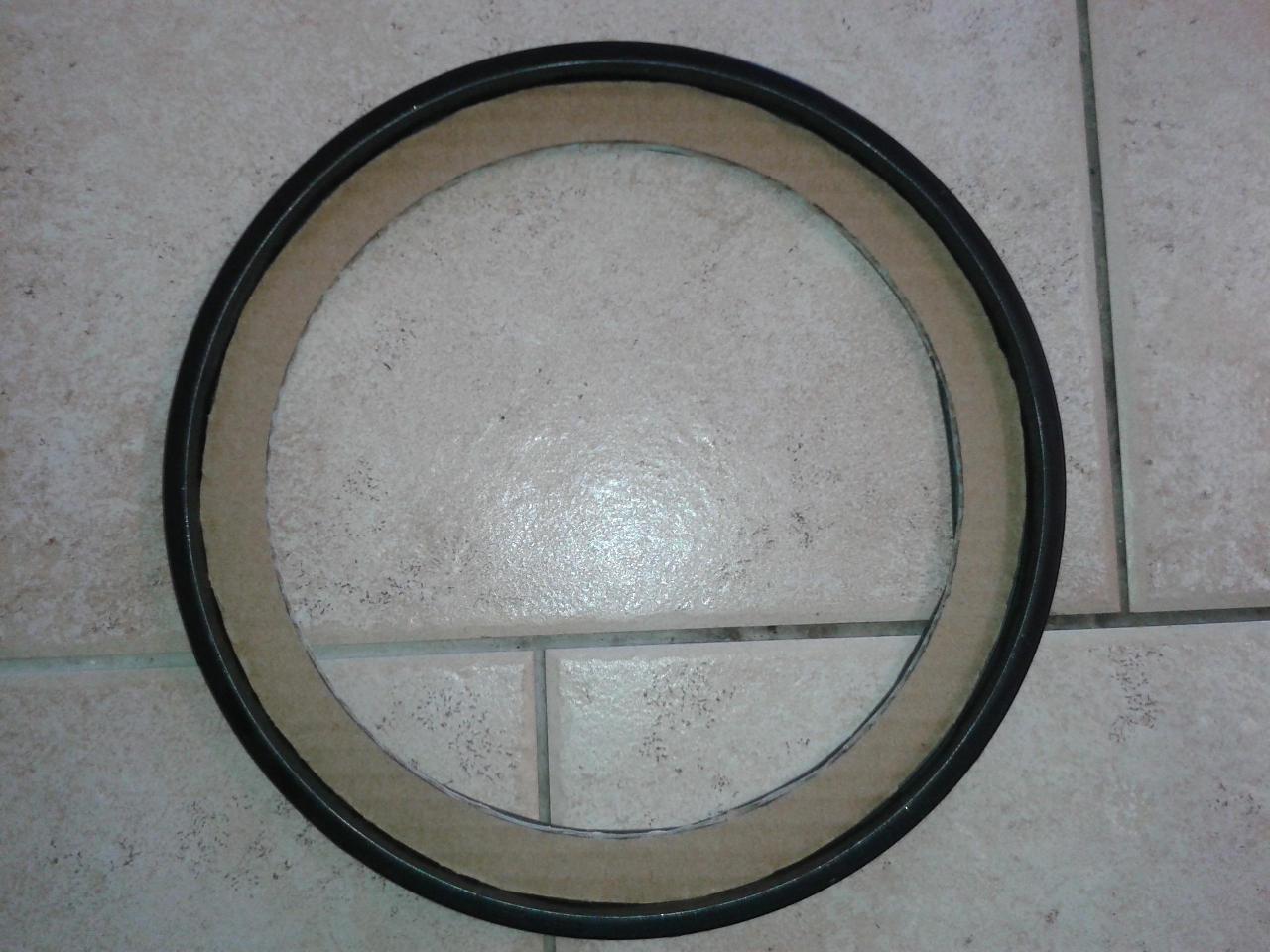

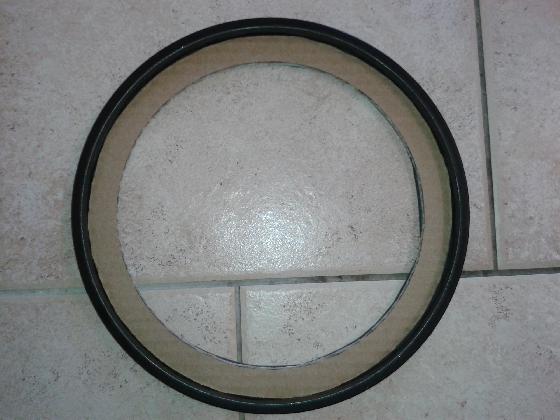

Voila ce que donne l'anneau en carton avec l'anneau du bouchon du tube :







Il ne reste plus qu'a mettre la feuille en place !

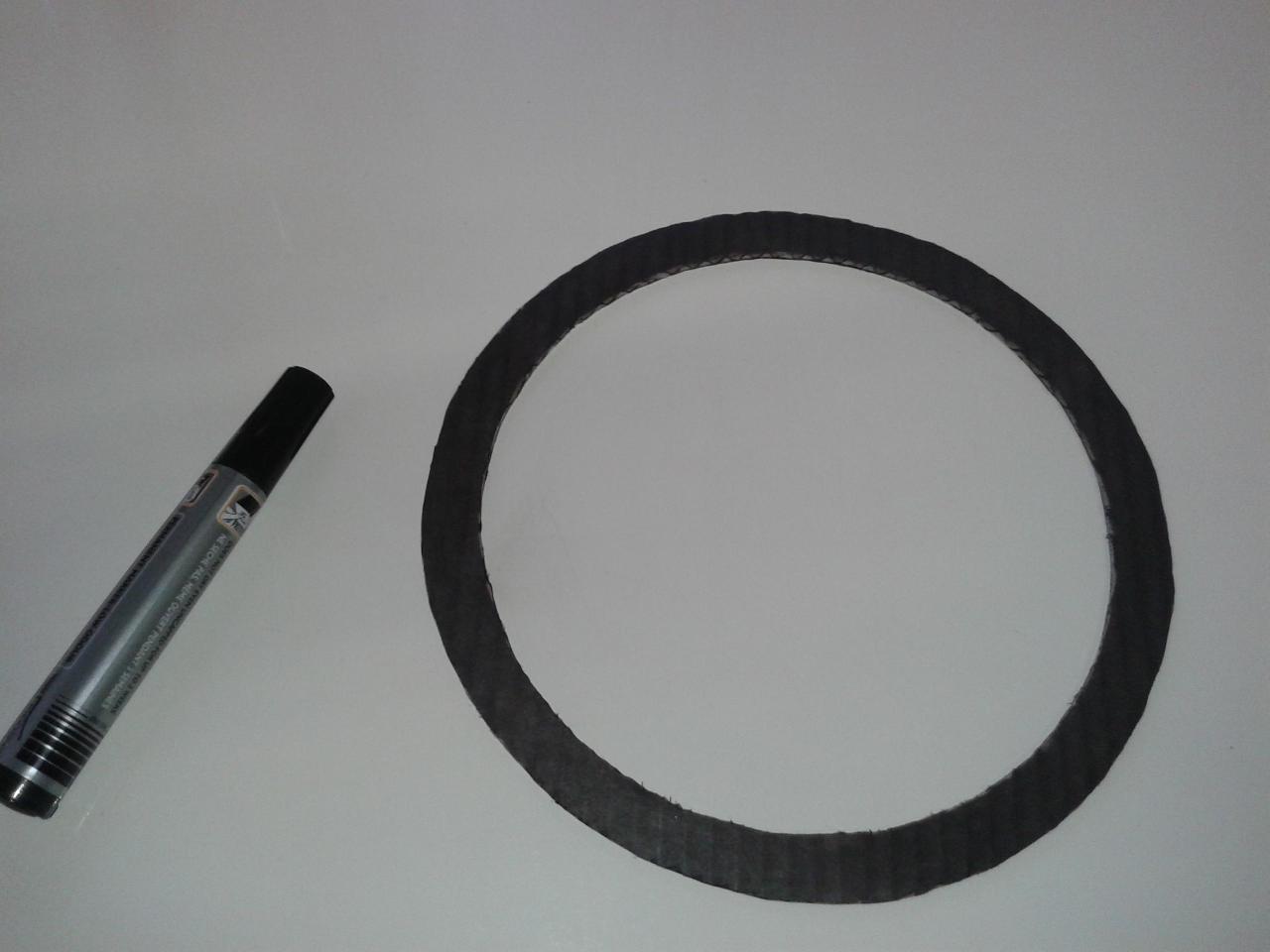

Un petit coup de marqueur noir sur la partie extérieur de l'anneau en carton pour cacher la couleur "carton":

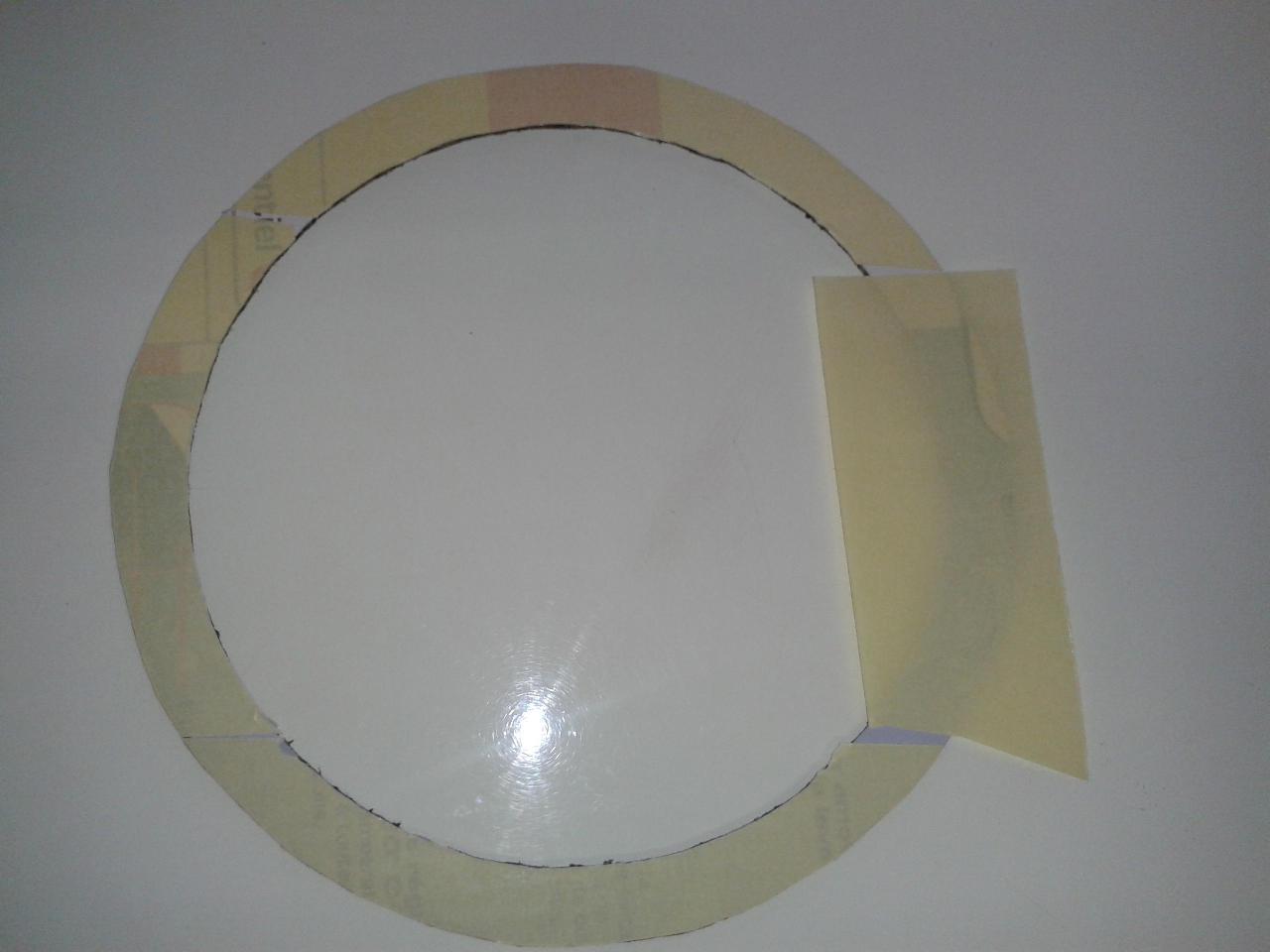

Pose de double face sur la partie intérieur de l'anneau en carton :

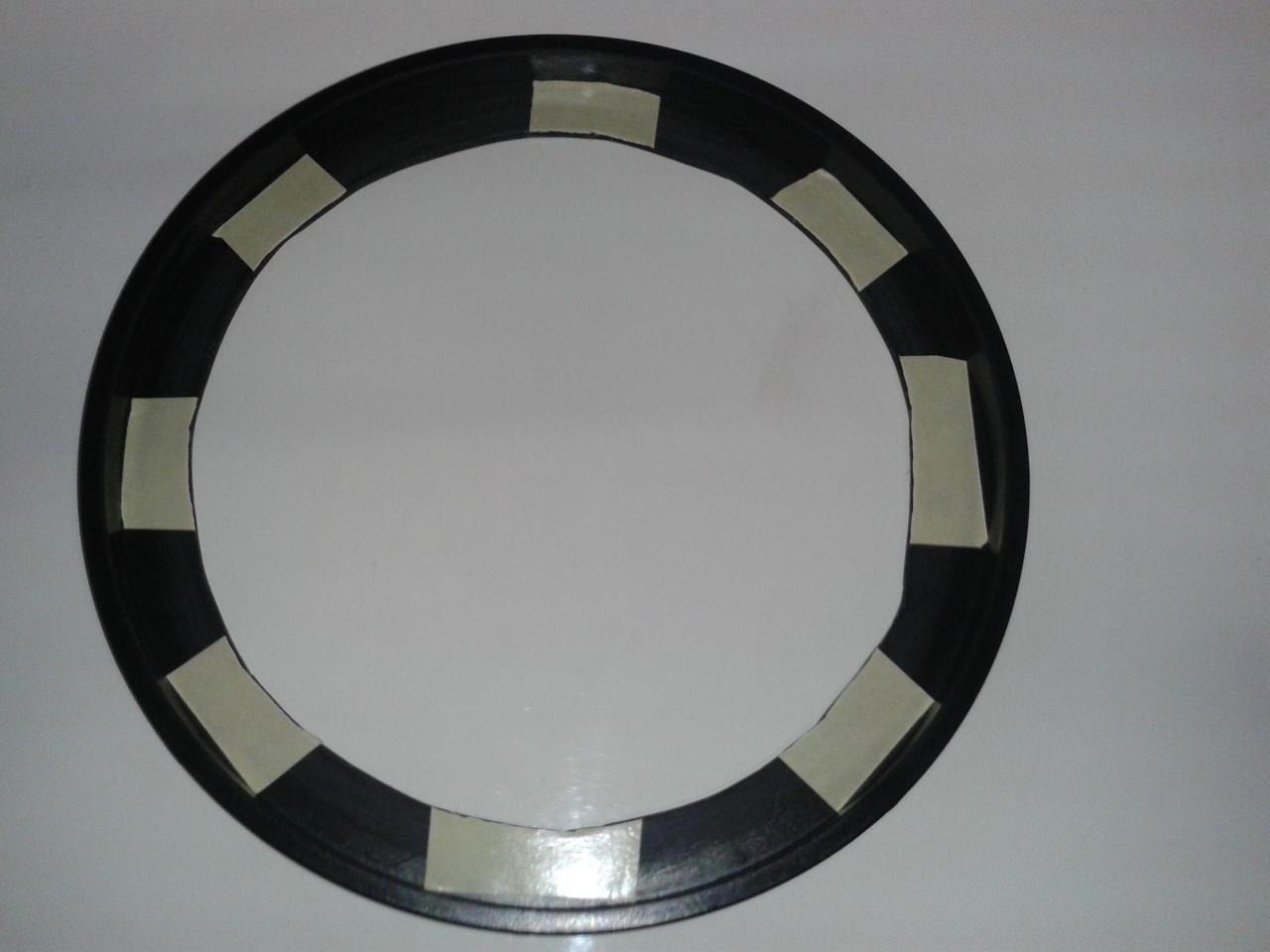

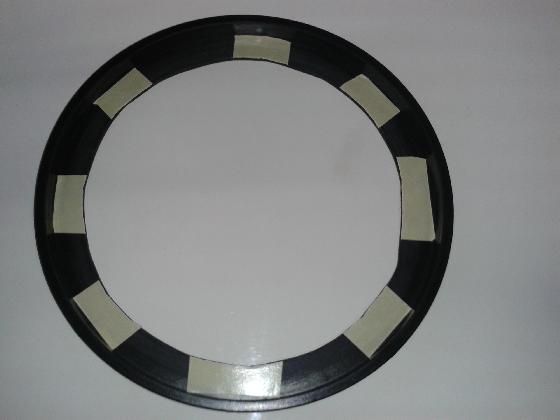

Pose de double face sur le bouchon du tube afin d'acceuillir et fixer l'anneau en carton qui viendra se loger dedans :

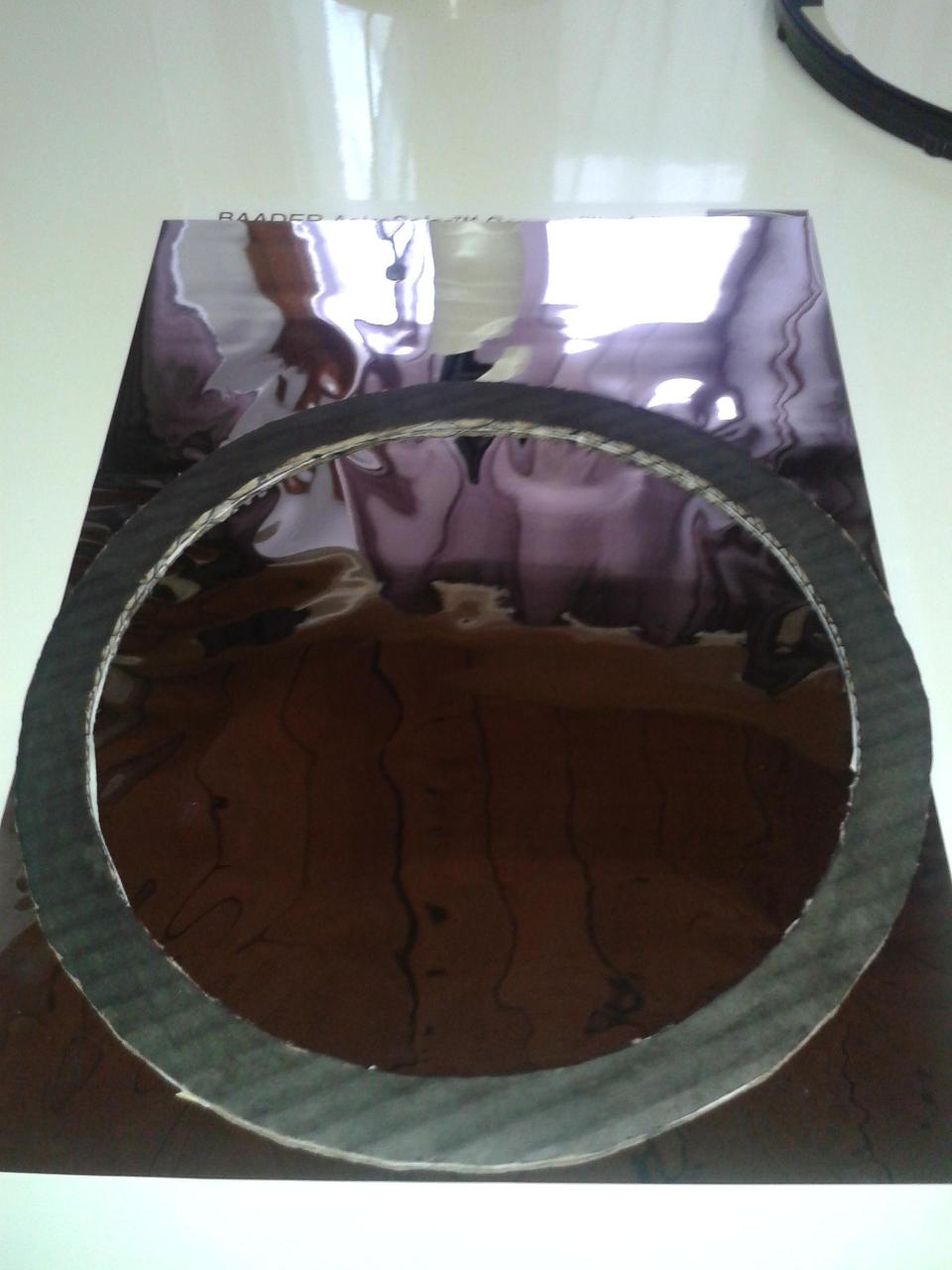

On attaque les choses sérieuse et stressante avec la pose de l'anneau en carton coté double face sur la feuille astrosolar :

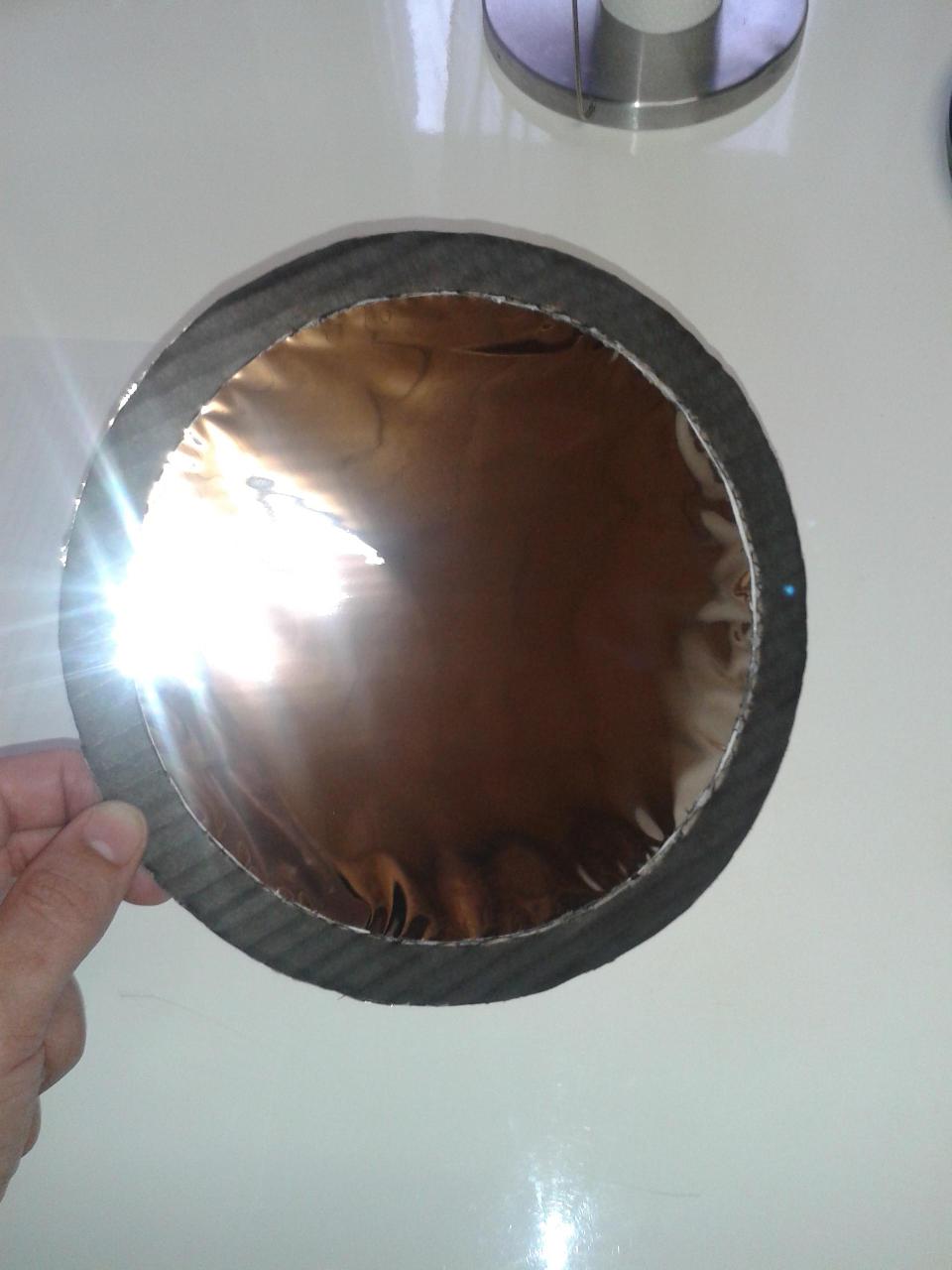

Ensuite on découpe tout ce qui dépasse afin de ne laisser que l'anneau avec la feuille :

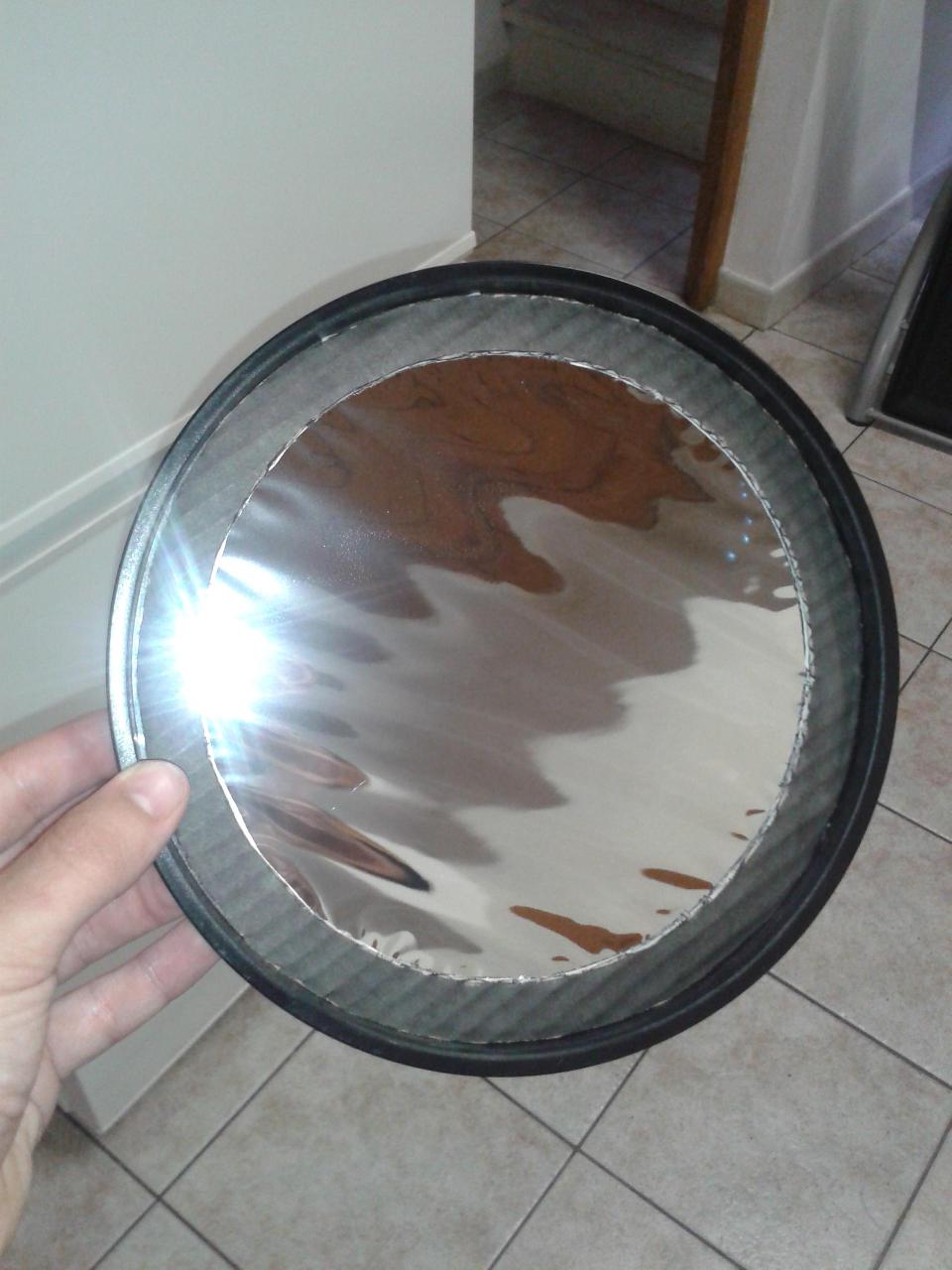

Il ne reste plus qu'a loger l'anneau dans le support du tube en plastique en le collant grace au double face préalablement posé :

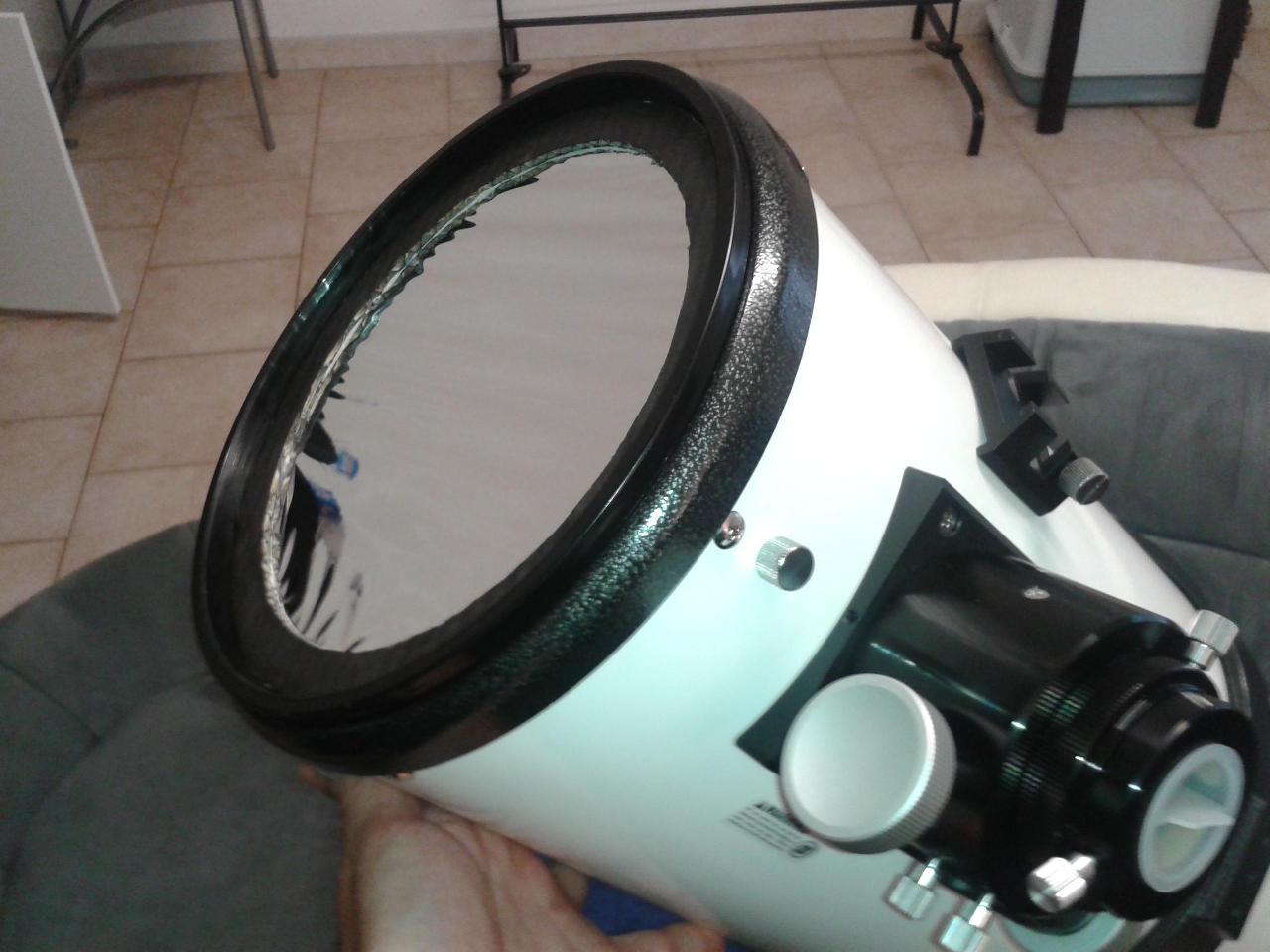

Voilà c'est terminé ! Il n'y a plus qu'a poser le tout sur l'ouverture du tube :







J'espère que cela donnera des idées a certains



Pour info, je me suis inspiré de ça : http://www.astroshop.de/fr/filtres-souples-montes/orion-sonnenfilter-fuer-8-spiegelteleskope/p,46737



Voili voilou

[louisspaul]

Bonjour



Beau travail...



Reste plus qu'à faire la boite de protection qui va bien !



Bon ciel

[Leimury]

Pas vraiment besoin d'une boite de protection, il suffit de deux disques en plastique d'intercalaire.

C'est fin et plutôt opaque, ça protègera l'astrosolar d'un contact direct et tu laisseras le couvercle sur le tube.



En plus tu peux choisir la couleur



En usage normal tu mets un disque dehors, ton filtre solaire et l'autre disque dedans.



Bon ciel

[astronome04]

Pas mal ton tuto, ça va surement en aider certains, en tout cas l'idée est pas mal et surtout y'a plein de belles photos, moi a la place du carton qui avec l'humidité (ou autres) peut se détériorée, j'aurais pris un couvercle de seau, fin, souple, facilement coupable au kutter, au sinon super tuto, merci

[QuantumAtomos]

Merci à tous, ça fait plaisir de voir que mon idée de support plait



J'ai déjà trouvé sa place de rangement : ça sera dans ma mallette d'oculaire (si si c'est vrai !) mais bien protégé je vous rassure. J'ai crée un petit compartiment spécial afin d’accueillir le filtre. Je mettrai bientot des photos sur le topic "La plus belle mallette" afin de vous montrer si c'est une bonne idée ou non (mais je pense que oui )



Astronome04 : c'est vrai que j'aurai pu (du !) utiliser autre chose que du carton... Mais comme la plupart des filtres solaire "made in home" sont fait en carton, je n'y ai pas pensé.
